在现代化道路工程的壮阔画卷中，RTK技术如同一位拥有“天眼”的精密画师，能将图纸上的每一条曲线、每一个高程点，毫厘不差地复刻于大地之上。再强大的画师也需要准确的颜料与画稿。对于RTK道路放样而言，这些“颜料”与“画稿”便是其赖以运行的核心数据。许多测量新手常怀揣疑问：究竟需要准备哪些数据？又如何将这些数据顺利地导入设备，启动这场与精度共舞的作业？本文将为您层层剥茧，不仅揭示RTK道路放样所需的数据奥秘，更手把手带您走通数据导入的每一处关键路径，让您的测量工作从此事半功倍，精准高效。

一、 道路设计的灵魂：平纵横断面数据

道路放样的基石，源于完整且精确的道路设计数据。这主要包括平曲线、竖曲线与横断面数据，它们共同构成了道路在三维空间中的“骨骼”与“轮廓”。

平曲线数据定义了道路的平面走向，即路线在水平面上的弯曲形态。常见的输入方式有交点法和线元法。交点法适用于大多数标准路段，仅需输入交点坐标、转角、半径及缓和曲线长度等参数，效率极高。而对于复杂的立交匝道、卵形曲线或回头弯，则必须采用更为灵活的线元法，逐段描述线型的起点方位、长度和曲率变化。竖曲线数据则负责描述道路的纵向坡度与变坡，确保行车平稳。它通常包括变坡点里程、高程以及竖曲线半径等要素。横断面数据则描绘了道路的“截面”形态，包括路基宽度、路拱坡度、边坡坡度及结构层厚度等，是控制填挖方与边坡放样的关键。

这些数据通常来源于设计单位提供的“直线、曲线及转角表”（直曲表）、“纵坡、竖曲线表”以及“路基设计表”。在导入RTK手簿前，务必反复核对数据的完整性与准确性，一个微小的数据错误就可能导致现场放样出现重大偏差，可谓“失之毫厘，谬以千里”。

二、 空间定位的桥梁：坐标系统与转换参数

拥有了完美的设计数据，还需为其找到在大地上的正确“归宿”，这就是坐标系统与转换参数的重要性所在。设计数据通常存在于国家统一的坐标系（如CGCS2000）中，而RTK设备接收的则是基于WGS-84椭球的卫星信号坐标。

若要使RTK放样的点位与设计图纸完全吻合，就必须进行精确的坐标转换。这一过程通常通过“点校正”或“参数计算”来完成。您需要在测区内至少采集两个（建议三个或以上）已知控制点的WGS-84坐标和地方施工坐标，通过手簿软件计算出一套转换参数（包括平移、旋转和尺度因子）。这套参数就如同一个精密的翻译官，能将RTK实时测得的卫星坐标，瞬间“翻译”成施工现场可用的工程坐标。

值得注意的是，转换参数的精度直接决定了整个放样工程的成败。务必确保所用控制点本身精度可靠、分布合理，且参数计算后要通过其他已知点进行检核。一旦参数有误，所有后续放样工作都将建立在错误的基础之上，导致全线返工的灾难性后果。

三、 数据导入的通道：格式准备与手簿操作

当设计数据与坐标参数准备就绪，下一步便是打开数据通往RTK手簿的“通道”。这涉及到数据格式的转换与具体的导入操作，是连接理论与实践的临门一脚。

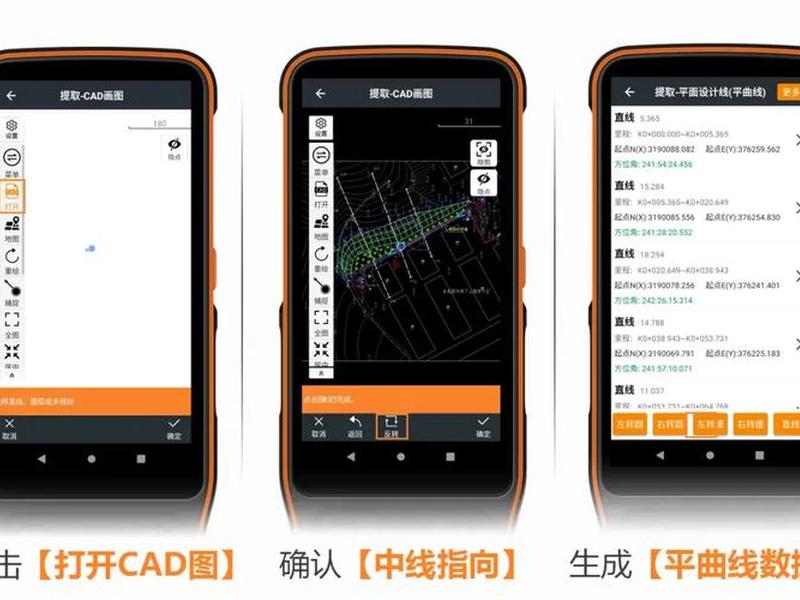

需要将设计数据整理成RTK手簿软件能够识别的特定格式。对于道路文件，常见格式有`.road`（特定品牌自定义格式）、`.txt`或`.csv`等。例如，平曲线数据可以整理为包含点名、北坐标（X或N）、东坐标（Y或E）、交点桩号、半径、缓和曲线长度等字段的表格。许多测量软件（如南方SG、中海达HBC等）都提供了便捷的道路设计模块，支持从Excel直曲表直接导入并生成标准道路文件，大大提升了效率。

在手簿端，操作流程通常清晰一致。以主流软件为例，进入“测量”或“程序”菜单，找到“道路放样”或“道路设计”功能。选择“导入”或“打开”选项，从手簿存储目录中找到您事先拷贝进去的道路设计文件（或通过云端、蓝牙等方式传输的文件）。选中文件后，软件会自动解析并加载道路中线。加载成功后，务必在软件中预览道路线形，检查关键桩号的坐标是否与设计一致，完成这最后的数据校验。

四、 逐点放样的指引：点坐标库与实时导航

除了整体的道路线形数据，对于具体的结构物、特征点或批量待放样点，还需要建立独立的点坐标库。这是对道路放样的重要补充，尤其适用于涵洞、桥梁桩位、管线井位等离散点位的精准定位。

您可以提前在电脑上使用Excel等工具，按照“点名，东坐标，北坐标，高程”的格式整理好所有待放样点的坐标。将文件另存为`.csv`或`.txt`格式，并通过数据线、蓝牙或网络共享传输到RTK手簿中。在手簿软件的“点管理”或“坐标库”功能中，选择“导入”，指定文件格式和路径，即可将成百上千个放样点一次性导入，建立完整的任务点库。

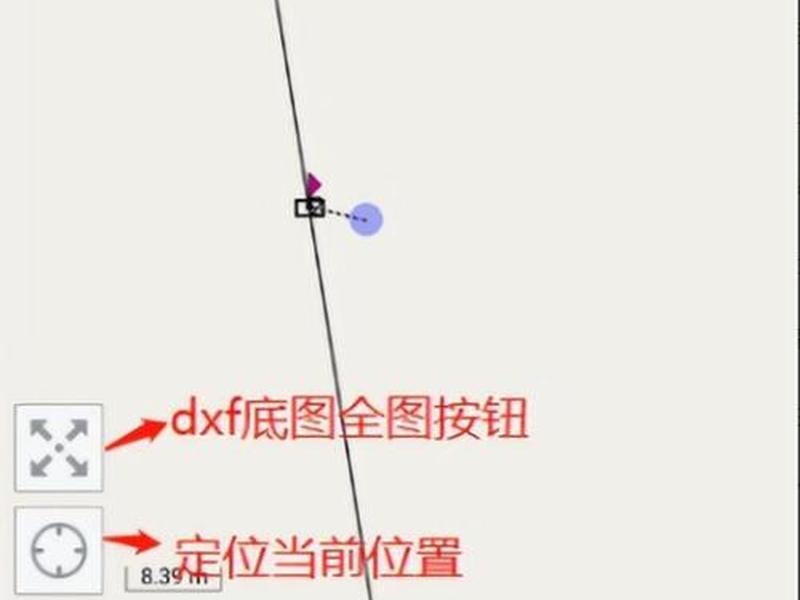

在放样时，只需从点库中选择目标点，设备便会进入点放样模式。屏幕会实时显示当前移动站位置与目标点的方位、距离和高差，通过直观的箭头指示（如“向北3米，向东2米”）或图形化界面引导测量员快速抵达目标位置。这种“寻宝”式的导航，将复杂的空间定位转化为简单的方向指引，极大地提升了外业效率。

五、 作业效能的保障：设备设置与状态检核

精良的数据和流畅的导入，最终需要依托于稳定可靠的设备状态才能发挥威力。在开始道路放样前，一系列关键的设备设置与状态检核不可或缺。

首要条件是确保RTK达到“固定解”状态，这表示移动站与基准站（或CORS网络）之间建立了稳定、高精度的差分连接，通常手簿屏幕会显示“固定”或类似提示。必须确认之前进行的点校正或参数转换已正确应用且有效。可以在现场已知点上进行快速测量，比对实测坐标与已知坐标，验证平面和高程精度是否符合规范要求。

在道路放样软件界面中，还需根据项目需求进行个性化设置。例如，设置放样时的“桩间距”以控制中桩放样的密度；设定“放样限差”，当实际位置与目标点偏差超过此值时设备会发出警告；以及选择是否“使用里程作为点名”等。这些细致的设置，如同为自动巡航系统设定规则，能让整个放样过程更加智能、规范，避免人为疏忽。

六、 成果质量的闭环：数据导出与过程检核

一个完整的RTK道路放样流程，不仅在于“放出去”，更在于“管起来”和“验得明”。数据的导出与放样过程的检核，构成了质量控制的闭环。

在放样过程中，尤其是进行横断面采集时，软件会实时记录下每个测量点的三维坐标及其对应的里程、偏距信息。完成一个断面或一段路线的采集后，务必通过软件中的“成果”或“导出”功能，将原始测量数据导出为`.txt`、`.csv`或专业软件（如纬地、海地）兼容的格式，以备内业成图、计算土方量或质量验收之用。

道路放样软件通常提供“道路检核”功能。您可以在任意已完成放样的点位（包括中桩、边桩、边坡点）上对中仪器，软件会立即显示该点的实际里程、偏距以及与设计高程的“填/挖”值。这个功能是现场快速验证放样准确性、排查施工偏差的利器。通过定期的过程检核，能够及时发现问题并纠正，确保每一寸道路都按照设计蓝图精准铺筑。
