在当今数字化与智能化浪潮席卷工程建设的时代，道路施工的精度与效率正经历着前所未有的变革。曾经依赖全站仪与复杂计算的繁重放样工作，如今正被一种更为高效、精准的技术所重塑——那就是RTK道路放样。它如同一双洞察毫厘的“智慧之眼”，将设计蓝图上的每一条曲线、每一个桩点，精准地投射到广阔的大地上。无论是蜿蜒的山路，还是笔直的高速，这套流程正成为现代测量员手中的“神兵利器”。本文将深入剖析RTK测量仪进行道路放样的详细操作过程，为您揭开其从准备到验收的全流程奥秘，助您在工程实践中游刃有余。

前期准备与数据导入

万事开头难，充分的准备是成功的一半。在启动RTK进行道路放样之前，一系列周密的前期工作至关重要。确保设备状态完好：检查RTK主机、手簿、对中杆、电台或网络模块的电池电量与连接稳定性，这是获取稳定、高精度“固定解”的物理基础。坐标系统的统一是灵魂所在。必须在手簿软件中新建或选择正确的工程项目，并根据设计图纸要求，设定匹配的坐标系统、投影参数和中央子午线。任何微小的参数错误，都可能导致放样结果“差之毫厘，谬以千里”。

接下来，便是核心数据的导入与道路设计文件的创建。现代RTK手簿软件（如华测测地通、南方工程之星、中海达Hi-Survey等）通常支持两种主流道路设计模式：元素法和交点法。设计单位提供的《直曲表》是输入的蓝图。对于由直线、圆曲线、缓和曲线组成的标准道路，使用“交点法”输入各个交点的坐标、半径、缓和曲线长度等参数，通常更为直观简便。而对于包含卵形曲线、回头曲线等复杂线形的高速公路匝道或山区道路，则必须采用更为灵活的“元素法”，将道路分解为点、直线、缓曲、圆曲等基本元素逐一拼接。数据输入完毕后，务必使用软件的“验算”功能，计算并比对几个关键里程桩的设计坐标，与《逐桩坐标表》进行核对，确保设计文件准确无误，这一步是杜绝后续所有错误的关键阀门。

不要忘记参数转换。如果项目使用的是地方坐标系，需要通过现场测量至少两个已知控制点来求解转换参数（如四参数或七参数），将RTK接收的WGS-84坐标无缝转换到施工坐标系下。只有完成了精准的“点校正”，仪器测量的每一个点才能与设计图纸完美契合，为后续放样打下坚实的地基。

现场设站与初始化

当数据在手簿中准备就绪，战场便从室内转向了广阔的施工现场。现场设站是连接虚拟设计与现实世界的第一道桥梁。需要选择基准站的架设位置。理想的地点应视野开阔，无显著遮挡，远离高压线和大面积水体等强干扰源，并尽量靠近测区中心，以优化电台信号的覆盖范围。架设好基准站主机，精确对中、整平，输入或自动获取基准站坐标，启动发射差分信号。

流动站（即移动站）的准备同样关键。将对中杆气泡精确居中，在手簿软件中完成与主机的连接（通过电台或网络CORS），等待接收差分信号直至状态栏显示为“固定解”。获得固定解意味着定位精度已达到厘米级，这是进行高精度放样的前提。应再次测量一个已知点进行复核，确认平面和高程误差均在允许范围内（通常要求平面误差小于2厘米）。这个“固定”状态，就像是测量员获得了在大地上自由行走并精准定位的“通行证”，一切放样行动都基于此展开。

还需进行一些必要的软件设置。进入道路放样功能模块，加载之前创建好的道路设计文件。根据放样需求，预先设置好“桩间距”（如每20米一个中桩）、是否“使用里程作为点名”、“放样限差”等参数。这些贴心的设置能极大地提升后续批量放样的自动化程度与作业流畅感，让测量员能更专注于导航与定位本身。

中桩与边桩放样实战

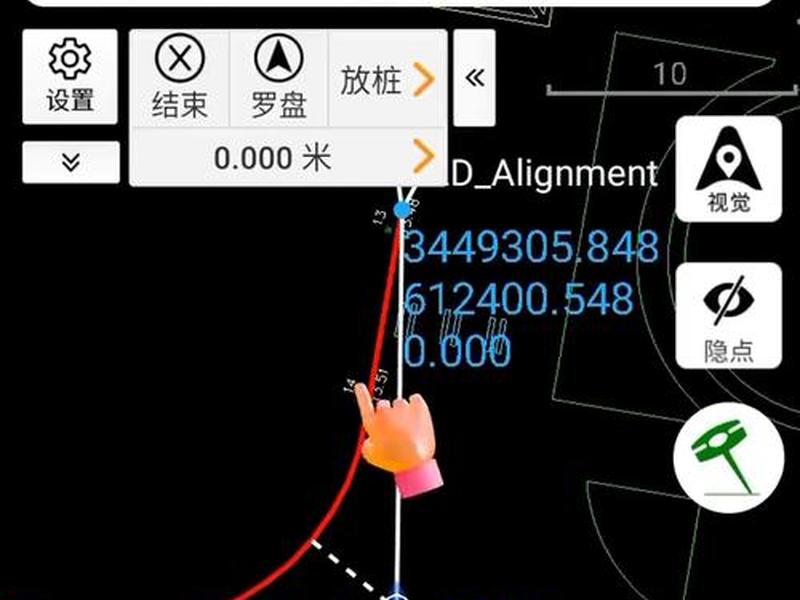

核心的放样工作由此正式拉开帷幕。中桩放样是道路施工的骨架。在道路放样界面，软件通常会以图形化方式显示道路中心线。从起点桩号开始，点击“放样”或按“+”键，软件会根据预设的桩间距自动跳转到下一个目标桩号。手簿屏幕会变为一个动态导航仪，清晰显示当前站立点与目标中桩的方位、水平距离和高程差。跟随箭头和距离提示移动，当水平距离接近零且对中杆气泡居中时，即可保存该中桩点。这个过程高效且直观，如同在玩一个现实版的“寻宝游戏”，目标点就是隐藏在大地坐标中的宝藏。

边桩放样则是在骨架基础上勾勒道路的轮廓。根据设计横断面图，确定边桩距中桩的偏移距离（左偏或右偏）。在软件中，通常有两种方式：一是直接输入偏距（如左偏10米），软件会自动计算出边桩坐标并进行导航放样；二是利用软件内置的“横断面”或“板块编辑”功能，直接选择“路基边缘”、“坡脚线”等预设板块，软件会自动计算对应偏距。放样边桩时，导航界面同样会指示横向偏距，引导测量员快速定位。通过中桩与边桩的配合，道路的平面位置便被清晰地标定在了实地。

在这个过程中，实时显示的“填挖值”是另一个强大工具。它直接指示了该点位的实际地面高程与设计路面高程的差值（正为填，负为挖），为土方施工提供了即时数据指导。测量员无需任何复杂计算，便能知道此处需要填土多高或挖方多深，实现了真正的“所见即所得”式施工指导。

复杂要素与横断面采集

现代道路远不止一条简单的中心线，它包含边坡、挡墙、边沟、涵洞等诸多复杂结构物。RTK道路放样功能同样能对这些要素进行精准定位。例如，在“边坡放样”模式下，选择特定里程的边坡，手簿界面会图形化显示该处边坡的设计断面。当持杆人站在边坡附近时，软件不仅显示横偏距，还会动态提示“到坡顶/脚高差”、“到平台距离”以及该点的“填挖值”，引导测量员快速找到边坡的坡脚线、平台线等关键位置，极大简化了复杂地形下的施工边界标定。

涵洞、通道等结构物的放样也变得更加智能。在软件中输入涵洞中心桩号、角度、长度等参数后，即可对涵洞的进出口、中心点等特征点进行逐一放样。软件甚至能以图形方式显示涵洞轴线，使抽象的设计数据变为可视化的放样引导线。

横断面测量是验收与土方计算的重要环节。在横断面采集模式下，软件会生成一条垂直于道路中心线的红色断面线。测量员需要先采集该断面的中桩点，然后沿断面方向移动，采集两侧的地面变化点。软件会实时显示“纵偏”（距断面线的垂直距离）和“横偏”（距中桩的水平距离），当“纵偏”接近于零时，表示正好位于断面线上。系统化地采集各个桩号的横断面数据后，可直接导出用于生成横断面图、计算填挖方量，实现了外业数据采集与内业成图的无缝衔接。

过程检核与成果管理

精度是工程测量的生命线，因此过程中的检核不可或缺。RTK道路放样软件通常提供“道路检核”或“任意点检测”功能。在施工过程中的任意点（即使是已填筑的路基上），将对中杆放置上去，软件会立刻解算出该点实际对应的道路里程、偏距以及该处的设计高程与填挖值。通过与设计值比对，可以快速验证施工是否满足精度要求，及时发现并纠正偏差，防患于未然。

成果的有效管理同样重要。所有放样和测量点都会自动保存在手簿的坐标管理库中，并附带点名、里程、偏距、填挖值等丰富属性。作业结束后，可以通过数据线或无线方式，将数据轻松导出为常见的CSV、TXT或DXF格式，方便导入CAD或其他专业软件进行后续处理、成图或存档。这种数字化的成果流转，彻底告别了纸质记录易错、难查的弊端。

一些先进的RTK解决方案还支持与云端平台的协同。外业采集的数据可实时同步至云端，内业人员可即时查看、处理，甚至远程指导外业工作，实现了工程项目全流程的数字化、智能化管理，将测量工作的价值从单纯的放点提升到了施工全过程的数据服务与质量管控。

常见问题排解与进阶技巧

即使流程再完善，实战中仍可能遇到挑战。例如，手簿始终显示“单点解”而无法“固定”。这可能是基准站坐标输入错误、电台信号受阻或网络CORS账号异常所致。解决方法是检查基准站设置、更换架设位置或检查网络连接。又如，放样点坐标整体存在偏差，这很可能是因为转换参数求解有误或控制点坐标输入错误，需要重新检核控制点并计算参数。

掌握一些进阶技巧能让工作事半功倍。对于长距离线性工程，可以采用“分段放样”和“项目点校正”结合的方式，以控制误差积累。在信号遮挡严重的桥隧路段，可提前在开阔处布设图根点，用RTK测出坐标，再使用全站仪进行导线引测，实现技术的优势互补。善用软件的“自动递增里程”、“批量放样”等功能，能大幅提升规则桩点放样的效率。

安全意识须常驻心间。在道路施工现场作业，必须穿戴反光衣，设置安全警示牌，时刻注意往来机械与车辆。保护好昂贵且精密的RTK设备，避免磕碰和淋雨，定期进行维护与校准，才能让这套“智慧之眼”长久地保持明亮与精准。
