当工程现场的尘土与精确到厘米的数字化蓝图相遇，一场关于效率与精准的变革悄然发生。传统放样方式中，测量员需要手持图纸，在复杂的现场环境中反复计算、比对，不仅耗时耗力，更易受人为经验与环境制约。而如今，RTK（实时动态差分）技术结合智能手簿，正将道路施工带入一个“所见即所得”的智能时代。本文将深入核心，为你彻底解开“RTK道路放样怎么设置”以及“如何将设计图纸的精髓输入设备”这两大关键谜题，助你掌握这把开启高效施工大门的钥匙。

一、放样前的基石：坐标系统与参数校正

任何精密的放样工作都始于一个稳固的基准。在打开设备、导入数据之前，确保坐标系统的统一与转换参数的精确，是避免“失之毫厘，谬以千里”的首要步骤。

工程实际使用的往往是地方坐标系或国家平面坐标系，而RTK设备接收的卫星信号基于WGS-84坐标系。必须通过“点校正”或“求转换参数”将两者关联起来。这个过程通常需要在测区内已知至少两个或三个控制点（已知其在地方坐标系和WGS-84坐标系下的坐标）来完成。软件会自动计算出一套转换参数（如四参数或七参数），后续所有测量和放样数据都将基于此参数进行实时转换，确保放样点位置在现场的绝对正确。忽略这一步，所有后续的精确放样都将失去意义。

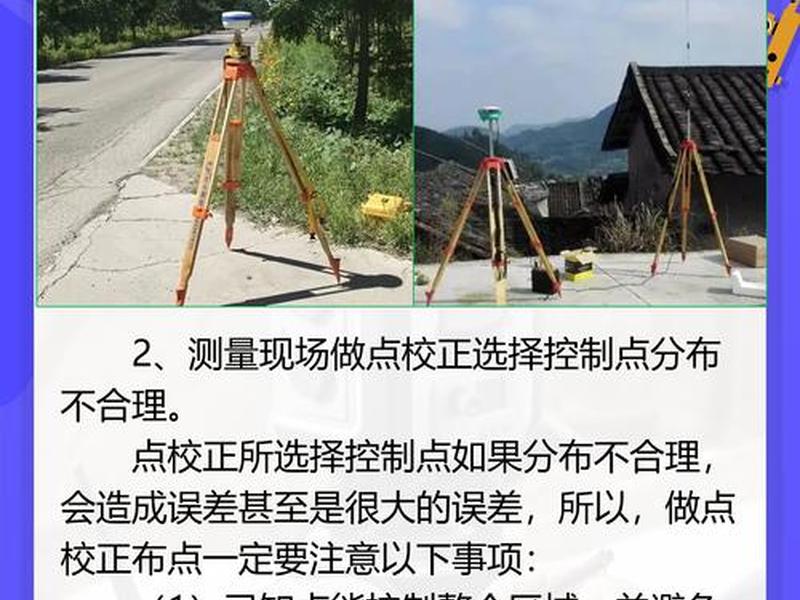

参数的精度直接决定了放样成果的可靠性。选择控制点时，应确保其分布均匀，能覆盖整个作业区域，并且点位本身稳定、精度高。完成参数计算后，务必通过其他已知点进行检核，确认无误后方可开展后续工作。这是将虚拟设计坐标“锚定”在真实大地上的第一步，也是整个放样工作的生命线。

二、道路设计的灵魂：三大数据输入法解析

设计图纸上的蜿蜒曲线如何变为设备可识别的数字语言？关键在于道路设计文件的生成。目前主流的RTK道路设计方法主要有元素法、交点法和坐标法，它们是将《直曲表》等图纸数据“翻译”进手簿的核心手段。

元素法是最基础、最灵活的方法。它将整条道路分解为点、直线、缓和曲线、圆曲线等基本“元素”，并按照线路走向逐一添加组合。这种方法尤其适用于包含卵形曲线、回头曲线等复杂线形的道路，因为它能精确描述每一段线元的几何特征。输入时需严格遵守规则，例如第一个元素必须是点，第二个必须是直线，并以直线元素结束。

交点法则更为直观便捷。它直接以图纸上的交点（JD）为单元进行输入，每个交点下输入其坐标、圆曲线半径、前后缓和曲线长度等。这种方法符合大多数道路设计人员的思维习惯，操作简单，但对于上述的复杂曲线则无法处理。坐标法是一种更新的方法，它无需输入复杂的半径和方位角，只需输入线路关键点的坐标和部分曲线参数，软件便能自动拟合出道路中线，特别适用于一些由直线和不相切圆曲线组成的特殊路段。

选择哪种方法，取决于设计图纸的提供形式和道路线形的复杂程度。正确理解并运用这三种方法，是将纸质图纸或CAD电子图转化为可执行放样指令的关键桥梁。

三、数据导入与验证：从文件到图形的闭环

在软件中手动输入数据固然是一种方式，但效率更高的方法是直接导入已有的设计文件。现代RTK手簿软件通常支持导入多种格式的道路设计数据，如常见的`.rod`、`.txt`格式，或由专业道路设计软件（如纬地、道路测设大师）导出的特定格式文件。

导入数据后，绝不能立即开始放样。必须进入软件的“图形显示”或“预览”功能，仔细核对生成的路线图形是否与设计图纸完全一致。检查内容包括：路线走向、曲线位置、里程桩号连续性等。还应利用软件的“坐标计算”功能，随机抽取几个里程桩号，计算其中桩坐标，并与设计图纸上的《逐桩坐标表》进行比对，确保坐标完全吻合。

这个过程构成了一个重要的质量闭环。它确保了从“图纸数据”到“软件数据”的转换过程零误差。任何在此环节被忽略的细小差错，都将在现场放样中被放大，可能导致严重的施工错误。数据导入后的验证，是守护施工精度的一道坚实防火墙。

四、放样参数设置与实战启航

当道路设计文件准确无误地存在于手簿中后，便可进入激动人心的实战放样阶段。在开始放样前，需要进行一系列精细的参数设置，这些设置将直接影响放样过程的效率和体验。

在道路放样功能模块中，打开对应的设计文件。接着，进行放样设置：桩间距决定了自动提示下一个放样点的间隔，可根据施工精度要求设定为20米、50米等；放样限差则设定了允许的误差范围，当实际位置与目标点的偏差超过此限值，设备会发出警告，确保每次测量都在精度可控范围内；勾选“使用里程作为点名”，可以让保存的点名自动记录为里程号，极大方便了后续的数据整理和溯源。

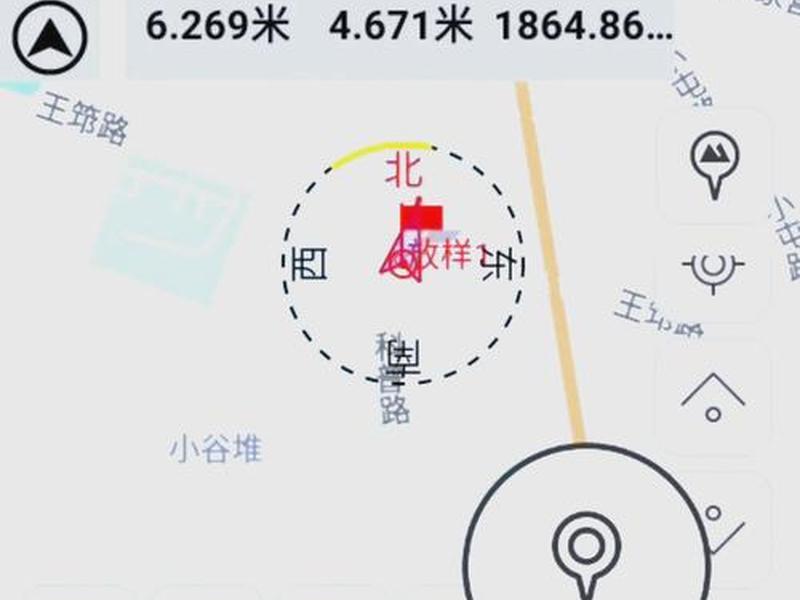

设置完成后，即可选择“中桩放样”。软件界面会清晰显示目标点的设计坐标、当前位置的实时坐标，以及两者之间的“横偏”（左右偏差）、“纵偏”（前后偏差）和“填挖值”（高程偏差）。测量员只需根据导航箭头和偏差数值的指引移动对中杆，直至所有偏差接近为零，即可确定该中桩的精确位置并采集保存。这是将数字坐标转化为实地桩位的魔法时刻。

五、进阶放样与全要素施工

现代RTK道路放样的强大，远不止于放出中桩。它实现了道路全要素的图形化、智能化施工。掌握了中桩放样后，便可进一步探索更丰富的功能。

边桩放样：可根据需要，输入固定的偏距（如距离中线左/右20米），或直接选择道路横断面设计中的特定板块（如行车道边缘、路肩、坡脚线）进行放样。软件会自动计算出边桩的设计坐标和高程。

横断面采集：此功能用于测量垂直于道路中线的断面地形数据。测量时，软件会显示一条红色的横断面线，引导测量员在该断面上采集多个点，这些数据可直接用于计算土石方量或绘制横断面图。

结构物放样：对于涵洞、边坡、挡墙等结构物，软件提供了专门的放样模块。例如放样涵洞时，只需输入其中心里程、角度和长度，软件便会计算出涵洞特征点的坐标，并引导逐一放样。边坡放样则能实时显示当前位置相对于设计边坡的填挖量，指导开挖或填筑。

这些功能将复杂的计算和空间想象工作全部交由软件完成，测量员只需跟随直观的图形和导航提示操作，大幅降低了技术门槛，提升了作业效率和准确性。

六、精度保障与常见问题排雷

即使流程无误，在实际作业中仍可能遇到各种挑战。了解常见问题并掌握应对策略，是保障放样工作顺畅进行的必备技能。

卫星信号与固定解：确保RTK始终处于“固定解”状态是精度的前提。在桥梁下、高楼旁等信号遮挡严重区域，可使用带惯导（IMU）功能的RTK，它能在信号短暂丢失时保持短时间内的测量精度，或尝试寻找更开阔的设站位置。

放样偏差排查：若放样点始终存在系统性偏差，首先应检查转换参数是否正确，控制点是否被移动或破坏；其次检查对中杆圆气泡是否精确居中，杆高设置是否准确；最后复核道路设计文件的起点里程、坐标输入是否有误。

复杂曲线处理：在回头曲线或小半径弯道处，有时会出现里程跳变或导航不连续的情况。此时可尝试在曲线段加密计算桩号，或直接使用“加桩”功能，输入特定里程进行放样。对于卵形曲线等特殊线形，务必确认在设计时使用了正确的“元素法”输入。

通过预先了解这些“雷区”并备好解决方案，测量员就能在复杂现场环境中从容应对，确保每一次放样都精准、高效。
