在现代化道路建设的宏大乐章中，精确的测量是确保每一个音符都准确无误的基石。而RTK（实时动态差分）技术，正是这场精密交响乐中的“指挥家”，它将厘米级的定位精度带到了施工现场。你是否曾对复杂的道路放样感到无从下手？是否渴望掌握一套高效、准确的RTK道路放样全流程？本文将为你揭开神秘面纱，从核心设置到实战放样，提供一份详尽的全教程指南，带你一步步征服道路测量中的每一个关键点。

前期准备与数据导入

工欲善其事，必先利其器。成功的RTK道路放样始于周密的前期准备。首要任务是确保你的RTK设备处于最佳工作状态。这包括检查设备电量，确保基准站与移动站之间的通讯链路（无论是电台模式还是网络CORS模式）稳定可靠。在空旷、无强电磁干扰的环境下架设基准站至关重要，这是获取高精度固定解的基础。许多作业失败的原因都可追溯到前期准备工作的疏忽，例如在手机信号微弱的山区盲目使用网络模式，或在高压线附近使用电台导致信号受扰。

准备工作就绪后，核心步骤是将设计图纸上的道路“搬进”手簿软件。这通常意味着你需要将设计单位提供的道路设计文件（如直曲表、逐桩坐标表等）导入到手簿的测量软件中，如工程之星、Hi-Survey等主流平台。这个过程不仅仅是简单的文件传输，更是一次数据校验。务必仔细核对导入后的道路要素，包括起点里程、终点里程、平曲线（直线、圆曲线、缓和曲线）、竖曲线以及横断面参数。一个微小的数据输入错误，都可能导致现场放样点位的巨大偏差。完成导入后，利用软件的“道路检核”或坐标反算功能，抽查几个关键桩号的坐标与设计值进行比对，这是杜绝“垃圾进，垃圾出”的关键一步。

软件关键参数设置详解

进入软件的道路放样模块，一系列的参数设置将决定放样过程的智能与便捷程度。首先关注“道路文件管理”，打开你已导入或设计好的线路文件。在放样开始前，有几个关键设置项需要仔细配置：“使用里程作为点名”选项，勾选后软件在采集点时将自动使用当前里程作为点名称，极大方便了后续的数据整理与归档。“放样限差”设置则定义了允许的误差范围，当仪器当前位置与目标放样点之间的平面或高程偏差超过此限值时，软件会发出警告，提醒测量员尚未达到放样精度要求。

另一个重要设置是“桩间距”。它决定了当你使用“加桩”或顺序放样时，软件自动递增的里程间隔。合理设置桩间距可以匹配道路施工的桩号密度要求。在横断面采集模式下，需确保软件中横断面采集的“采集方式”与你的作业意图一致，例如是采集地形点还是放样边坡坡脚线。不同的软件可能还有“自动记录”、“偏距超限提示”等高级功能，充分了解并设置这些参数，能让RTK从一台高精度仪器，转变为一个智能的施工引导伙伴。

核心放样流程实战演练

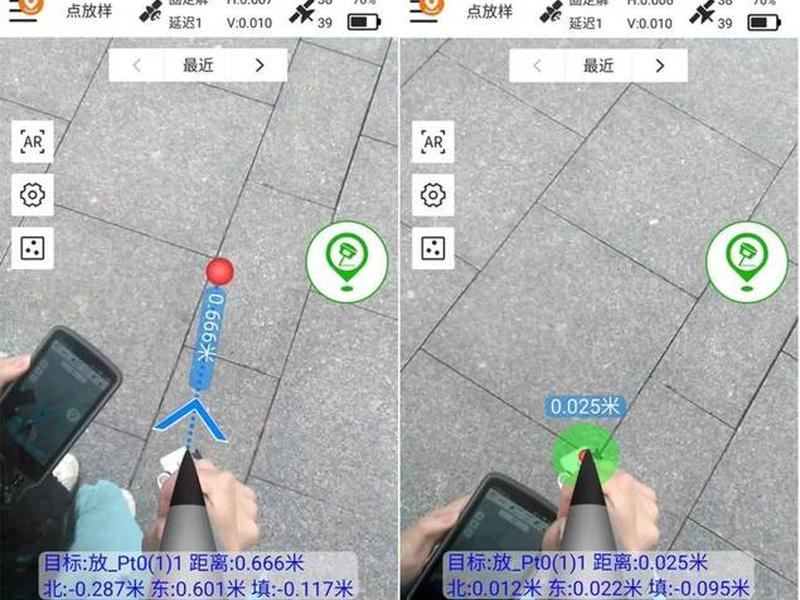

一切设置妥当，激动人心的现场放样正式开始。最基础也是最核心的是“点放样”与“中线放样”。若要放样某个特定里程的桩点（如K1+234.567），只需在目标列表中选择或输入该里程，进入点放样模式。手簿界面会清晰地以图形和数字形式显示当前仪器位置与目标点的关系：DX、DY代表北向和东向的偏移量，引导你前后左右移动，直至偏差接近零，此时杆尖下方即为精确的放样点位。

而对于需要连续放样道路中桩或边桩的情况，“中线放样”模式更为高效。在此模式下，软件会实时计算并显示你当前位置的“里程”和“偏距”。里程指当前位置垂直投影到道路中线上，该投影点距离道路起点的长度；偏距则是当前位置到该投影点的垂直距离，左偏为负，右偏为正。你的任务就是手持移动站，在实地行走，通过观察手簿上实时变化的里程与偏距，引导自己走到目标里程且偏距为零的位置，该点即为道路中线点。对于边桩放样，只需在软件中输入一个固定的偏距值（如左边距20米），然后同样寻找使实时偏距等于该设定值的位置即可。

横断面与边坡放样精要

道路施工远不止一条中心线，复杂的横断面地形与边坡结构同样需要精确定位。横断面采集是获取施工前原始地貌或施工后验收数据的关键。操作时，首先在道路上确定要采集横断面的中桩位置并做好标记。然后在软件中选择“横断面采集”功能，并选中该中桩里程。沿着垂直于道路中线的方向移动，软件会实时显示“纵偏”（距横断面线的垂直距离）和“横偏”（距中桩的水平距离）。当纵偏接近零时，表示你正好走在横断面线上，此时可以按固定间隔采集地形点，完整描绘出该断面的地面线。

边坡放样则是将设计图纸上的斜坡位置在实地标定出来。在软件中选择边坡放样功能，并输入或选择对应的里程，手簿屏幕上会直观显示该里程处的设计边坡线。同样通过观察实时偏距和高程信息，结合“填/挖”提示（正值需填方，负值需挖方），可以精准地找到边坡的坡顶线、坡脚线以及各级平台的位置。这对于控制路基宽度、坡率和土方量计算至关重要。

特殊结构物与成果管理

现代道路工程中，涵洞、挡土墙、桥梁桩基等结构物的放样精度要求极高。RTK软件通常集成了“结构物放样”或“涵洞放样”专用模块。以涵洞为例，你需要输入涵洞中心桩号、与路中线的夹角、长度等参数。软件会自动计算出涵洞进出口、角点等特征点的坐标。进入放样界面后，你可以逐个选择这些特征点进行放样，其流程与点放样类似，但所有点都基于统一的设计参数自动计算生成，保证了结构物整体的几何关系绝对正确。

放样过程中或结束后，高效的数据管理不可或缺。所有放样点、横断面采集点都应及时保存到手簿的坐标管理库中。软件通常支持将数据导出为多种格式（如.txt, .csv, .dxf），方便导入CAD成图或工程量计算软件。养成“边测边存”、定期备份的习惯，并做好清晰的备注（如“K10+200左边坡脚”），能为后续的施工交底、质量检查和竣工资料整理节省大量时间，避免数据混乱或丢失。

常见问题排查与精度保障

即使流程再熟悉，现场也难免遇到挑战。最常见的便是仪器始终无法获得“固定解”。此时应依次检查：卫星数量与信号质量、基站与移动站间的数据链路是否通畅（电台频道、网络信号）、当前点的坐标转换参数是否正确。若在放样过程中发现所有点都存在系统性偏移，极有可能是项目坐标系或转换参数设置错误，需要重新校核控制点。

为了保障放样成果的绝对可靠，必须牢记“先控制后碎部”的原则。在开始大面积道路放样前，一定要用RTK复测至少两个已知控制点，确认平面坐标和高程均吻合。在放样过程中，对于关键点位（如路线交点、曲线主点），应采用“二次放样复核法”，即第一次放样打桩后，移开仪器，再次设站对该桩点进行测量，比对实测坐标与设计坐标的差异，确保万无一失。精度，是测量工作的生命线。
