你是否曾为复杂的道路施工放样而头疼?面对设计图纸上密密麻麻的线条与坐标,传统方法不仅耗时费力,还容易出错。如今,RTK技术的出现彻底改变了这一局面。本文将为你揭秘RTK道路放样的核心奥秘——如何将设计图纸精准“搬”进设备,以及如何在现场高效应用,让你从“看图施工”跃升为“智能放样”的行家。
将设计图纸导入RTK设备,是实现智能放样的第一步。这个过程如同为设备注入“灵魂”,让冰冷的坐标在屏幕上鲜活起来。常见的图纸格式包括CAD设计的.dwg、.dxf文件,以及专门的道路设计文件.road。现代RTK手簿软件通常支持多种导入方式,你可以通过数据线直接连接电脑传输,也可以利用蓝牙、微信文件助手或厂商提供的云服务(如分享码功能)实现无线传输。

导入时需特别注意坐标系统的匹配。设计图纸往往采用项目独立的施工坐标系,而RTK设备接收的是WGS-84经纬度坐标。在导入图纸后,必须进行坐标系转换参数计算。通常的做法是,在项目现场测量至少两个已知控制点的WGS-84坐标,然后与图纸上的设计坐标进行匹配,计算并应用转换参数。这一步至关重要,它确保了图纸上的每一个点都能与地球上的实际位置一一对应。
成功导入并校准后,你将在手簿屏幕上看到与现场地形叠加的设计图纸。道路中线、边线、边坡线乃至复杂的涵洞、结构物位置都清晰可见。这不仅仅是数据的迁移,更是将设计师的意图完整无损地“移植”到了施工现场,为后续的精准放样奠定了坚实基础。
对于道路工程,放样不仅需要平面位置,还涉及纵断面、横断面、边坡等立体信息。仅仅导入CAD图形往往不够。专业的RTK道路放样功能允许你加载完整的道路设计数据包。在软件中进入“道路设计”或“道路库”模块,你可以分别导入平曲线、竖曲线、标准横断面、边坡设计等文件。每个文件导入后,务必点击“应用”使设置生效。
数据加载完成后,进行一次彻底的数据核对是避免后续返工的关键。检查道路的起点和终点里程是否正确,平曲线要素(如交点坐标、半径、缓和曲线参数)是否与设计一致。许多软件提供“逐桩坐标表”生成或预览功能,你可以将软件计算的坐标与设计院提供的坐标表进行抽查比对。任何微小的数据偏差都可能在现场被放大成严重的施工错误。
完成核对后,在道路库列表中选择本次需要放样的道路线路,点击确定。你的RTK设备已经承载了这条道路完整的“数字DNA”。从平面走向到高程变化,从路面宽度到边坡坡度,所有信息都已准备就绪,等待在现场被逐一“唤醒”并转化为实际的桩位和标线。
进入现场放样阶段,RTK软件提供了多种强大的工具来应对不同需求。点放样是最基础的功能,适用于放样特定的桩号点,如百米桩、加桩或特定结构物中心点。你只需输入目标点的里程和偏距(左负右正),软件便会实时显示当前位置与目标点的方位和距离偏差(DX, DY),引导你快速抵达目标。
中线放样模式则是连续作业的利器。在此模式下,设备会持续解算你当前站立点所对应的道路里程和偏距。你可以沿着道路前进方向行走,实时观察里程的增加和偏距的变化,轻松地将道路中线上的无数个点“踩”出来。这对于快速标定道路中心线走向极具效率。
对于需要采集横断面数据或放样边桩、坡脚线的情况,横断面采集和边坡放样功能便大显身手。在横断面模式下,软件会引导你移动到指定里程的横断面法线方向上,并提示你采集该断面上的地形点。边坡放样则能根据加载的边坡设计参数,实时计算并引导你找到坡顶线、坡脚线或各级平台的位置,确保填挖方量精确可控。

掌握一些高效技巧能让你事半功倍。利用采样点列表或里程偏距文件导入功能,可以提前将一整批需要放样的点录入系统,现场只需按顺序导航,避免频繁手动输入。设置合理的放样限差(如平面5厘米,高程3厘米),当接近目标时软件会自动提醒,防止过度追求精度而浪费时间。

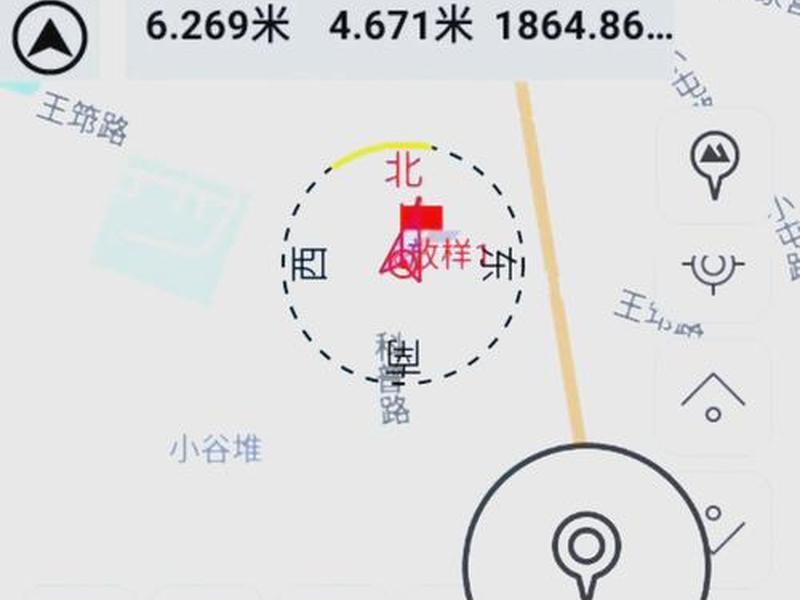

自定义高程选项在特定场景下非常有用。例如,在放样路基顶面设计高程时,你可以勾选此选项并输入设计高,软件将直接显示当前位置的填挖高度,直观指导施工。熟悉图形界面与罗盘导航界面的切换,能让你在不同场景下选择最直观的引导方式。图形界面适合宏观把握与位置关系判断,而罗盘模式则提供精确的方向和距离指引。
参数设置中的“桩间距”决定了在中线放样时,软件自动提示下一个桩位的间隔。合理设置可以平衡放样密度与作业效率。确保设备处于固定解状态是获得厘米级精度的前提,在信号不佳区域可考虑使用惯导(IMU)技术辅助,即使对中杆短暂倾斜也能维持高精度测量。
放样完成后,道路检核是必不可少的质量闭环。你可以在任意已放样点位或怀疑有误的区域,将对中杆放置在地面标志上,软件会立即显示该点的实测里程、偏距以及与设计高程的差值。这能有效发现因参数错误、数据录入失误或现场干扰导致的系统性偏差。
遇到放样位置明显错误时,需系统排查。最常见的问题是坐标系或坐标输入顺序错误,导致点位整体旋转或镜像。检查设计坐标的X(北坐标)、Y(东坐标)顺序是否与软件要求一致。若放样点总是偏离固定方向,可能是转换参数计算有误或控制点坐标用错,需要重新校核。

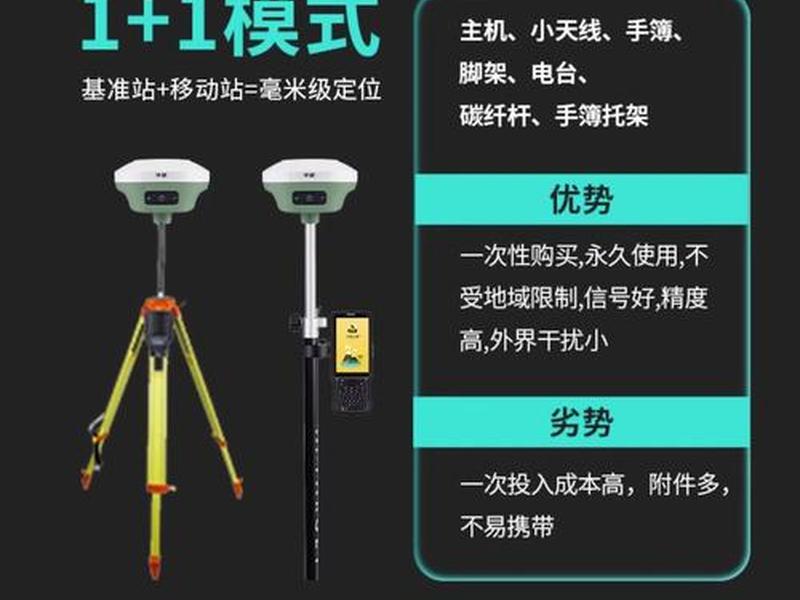

当设备长期无法获得固定解时,应检查网络信号(CORS模式)或电台连接(电台模式),并远离高压线等强干扰源。如果手簿显示坐标跳动剧烈,可能是多路径效应影响,稍移动点位或选择卫星状况更好的时间作业。养成随时保存测点和导出数据备份的习惯,能为可能出现的争议提供原始依据。
RTK道路放样技术正朝着更智能、更直观的方向飞速演进。无感惯导技术的普及,让测量员摆脱了必须严格对中整平的束缚,即使肩扛、斜靠杆子也能快速测量,在边坡、桥下等困难地形中优势尽显。这不仅是工具的升级,更是作业自由度的革命。
增强现实(AR)与CAD融合技术已将放样体验提升至新维度。通过AR眼镜或手簿屏幕,设计图纸中的道路红线、桩号能如同全息投影般叠加在真实的施工现场视野中。测量员无需再在图纸与地面间反复对照,实现了“所见即所放”的直观作业。这极大地降低了对经验的要求,提升了新手的工作效率和精度。
随着云计算和物联网的发展,未来RTK放样将与施工管理平台深度集成。放样数据实时上传云端,与BIM模型比对,进度和质量自动更新。无人机巡检与RTK放样联动,可实现大范围摊铺或挖填方的高程控制。技术的融合正在将道路放样从一个孤立的测量环节,转变为贯穿设计、施工、验收全流程的智能神经中枢。
