你是否曾为复杂的道路施工放样而头疼？面对设计图纸上密密麻麻的坐标与曲线，传统的放样方法不仅效率低下，还极易出错。今天，我们将一同揭开RTK道路放样的神秘面纱。这不仅仅是一篇教程，更是一把开启高精度、高效率现代工程测量的“钥匙”。无论你是刚入行的测量新手，还是希望提升技能的老手，这篇结合了RTK道路放样教程视频精髓的指南，都将带你深入核心，掌握从数据准备到现场实操的全流程，让你在工地上游刃有余，成为同事眼中的技术达人。

一、 核心原理与准备工作

在开始任何操作之前，理解RTK道路放样的基本原理至关重要。RTK（实时动态差分）技术通过基准站和移动站的协同工作，能够实时提供厘米级精度的三维坐标。这意味着，我们可以将设计图纸上的“点、线、面”精准地“投射”到现实世界中。

成功的放样始于充分准备。你必须获取由设计单位提供的《直线、曲线及转角表》（简称《直曲表》）。这份表格是道路的“基因蓝图”，包含了路线所有关键点的坐标、里程、转角、曲线半径和缓和曲线参数等核心数据。确保你的RTK设备（包括手簿和移动站）已经完成必要的设置，如项目创建、坐标系统参数输入以及至关重要的“点校正”工作。只有在设备处于稳定的“固定解”状态，且校正符合要求后，后续的放样数据才是可靠可信的。就像战士上战场前要检查，测量员在放样前也必须确保设备状态万无一失。

二、 道路设计文件创建

有了《直曲表》，下一步就是在RTK手簿软件中创建道路设计文件。目前主流软件如南方工程之星、中海达Hi-Survey、华测测地通等，通常提供两种设计模式：元素法和交点法。

元素法如同用积木搭建道路，将整条路线分解为最基本的路基元素——点、直线、缓和曲线、圆曲线，并按照“点-直线-第一缓和曲线-圆曲线-第二缓和曲线-直线...”的严格顺序逐一添加组合。这种方法非常灵活，能够处理卵形曲线（常见于高速公路匝道）和回头曲线（常见于山区公路）等复杂线形。在输入时需特别注意：第一个元素必须是点，第二个必须是直线（长度可为零但需方位角），且软件通常不允许出现“圆曲线直接连接圆曲线”的情况。

交点法则更为直观简便，它直接以《直曲表》中的每个“交点”为单元进行输入。你只需要按顺序输入每个交点的坐标、圆曲线半径、前后缓和曲线长度即可，软件会自动计算单元内的线形。但需要注意的是，交点法无法处理卵形曲线和回头曲线。对于大多数标准道路，交点法足以胜任且效率更高。设计完成后，务必使用软件的“图形显示”功能预览路线，并与《逐桩坐标表》进行比对校验，确保设计文件准确无误。

三、 中线与边桩放样操作

设计文件导入后，真正的放样工作便开始了。进入软件的“道路放样”模块，打开对应的道路设计文件。界面通常会实时显示当前位置的里程、偏距（左负右正）和填挖值。

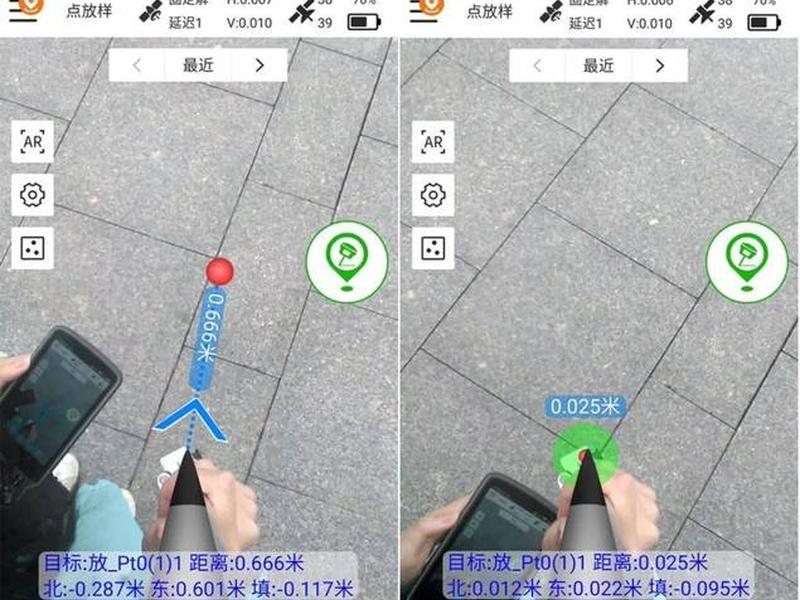

中桩放样是基础。你可以通过输入目标里程，或使用“+”/“-”号按预设桩间距（如20米）自动递增里程，手簿屏幕会以图形和数字（DX, DY）形式引导你移动，直到箭头图标与红旗目标点重合，即表示该中桩点放样完成。这个过程仿佛在玩一个高精度的“寻宝游戏”，屏幕上的导航信息就是你的藏宝图。

边桩放样则更为常用。除了直接输入距离中桩的左/右偏距来放样特定点外，高级功能允许你自定义道路横断面板块。例如，你可以预先定义好“行车道”、“路肩”、“排水沟”等结构相对于中桩的位置和宽度。放样时，只需选择对应的板块名称，软件便会自动计算出边桩坐标并进行导航，极大提升了复杂断面道路的放样效率。

四、 横断面与边坡采集

道路施工不仅需要控制中线，还需要精确控制每个断面的形状，这就是横断面采集和边坡放样的用武之地。

进行横断面采集前，一个关键步骤是必须首先采集该断面里程的中桩坐标。之后，切换到“横断面采集”模式，沿垂直于道路中线的方向移动，软件会记录下你采集的每一个点的坐标和高程。屏幕上会显示“纵偏”（到断面的垂直距离）和“横偏”（到中桩的水平距离），帮助你保持在正确的采集线上。采集的数据可直接导出，用于计算土石方量或检验施工是否符合设计。

边坡放样是路基施工的难点。在软件中选择“边坡放样”功能，并输入或选择目标里程，屏幕会直观显示该里程处的设计边坡形状。当你持杆在边坡附近移动时，软件会实时提示“向内/外移量”和“上/下移量”，以及当前的“填/挖”值，精确指导你找到边坡的坡脚线、坡顶线或各级平台位置，确保边坡坡率和平台宽度符合设计要求。

五、 特殊结构物与道路核验

一条完整的道路还包括众多特殊结构物，如涵洞、挡土墙、桥梁桩位等。现代RTK道路放样软件通常集成了这些功能。以涵洞放样为例，你只需输入涵洞中心里程、长度以及与路线的夹角，软件便能计算出涵洞两端及轴线上关键点的坐标，并引导你逐一放样。

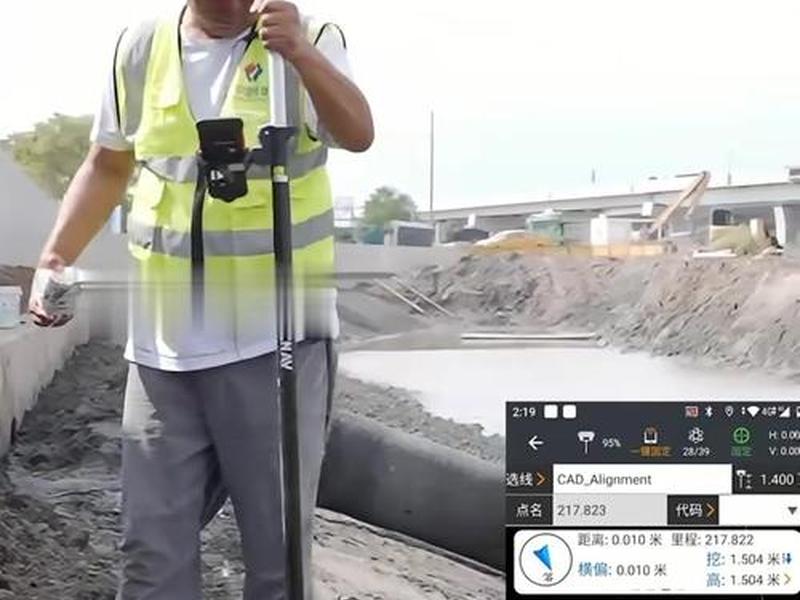

在所有放样工作结束后或施工过程中，道路核验环节必不可少。你可以将RTK对中杆立于任意已施工或待检的位置（如路基顶面、边坡面），软件会立即显示该点的实际里程、偏距以及与设计高程的差值（填挖值）。这就像给道路做一次“CT扫描”，能快速发现施工偏差，确保工程质量。这个功能对于监理和施工自查来说，是一个极其高效的工具。

六、 效率提升技巧与避坑指南

掌握基础操作后，一些高阶技巧能让你事半功倍。批量导入里程偏距文件便是其中之一。你可以提前在电脑上编辑好一个需要放样的所有点位（中桩、边桩、特征点）的里程和偏距清单，保存为CSV格式文件，然后直接导入到手簿软件中。软件会按列表顺序自动切换放样点，省去手动输入和查找的时间，特别适用于大量点位的重复放样。

“避坑”同样重要。断链处理是常见难题。当路线因改线等原因出现里程不连续时，必须将道路分成两段单独设计成两个文件，分别进行放样。对于虚交、复曲线等复杂线形，务必仔细研究《直曲表》说明，并优先采用元素法进行设计。时刻关注设备的卫星信号状态和电池电量，在信号遮挡严重的区域（如桥下、丛林），应考虑使用电台模式或提前布设控制点辅助，避免因信号失锁而耽误工期。
