在道路、桥梁、铁路等大型工程建设的宏伟蓝图中，如何将图纸上精密的线条与坐标，毫厘不差地“复刻”到广阔而复杂的大地上？这曾是困扰无数测量工程师的难题。如今，随着RTK（实时动态差分定位）技术的成熟与普及，这一切变得前所未有的高效与精准。本文将为您奉上一份详尽、生动且实用的RTK道路放样教程，带您一步步揭开这项现代测绘技术的核心面纱，掌握将数字设计转化为实体标桩的“点金术”。

一、 前期核心：数据导入与道路设计

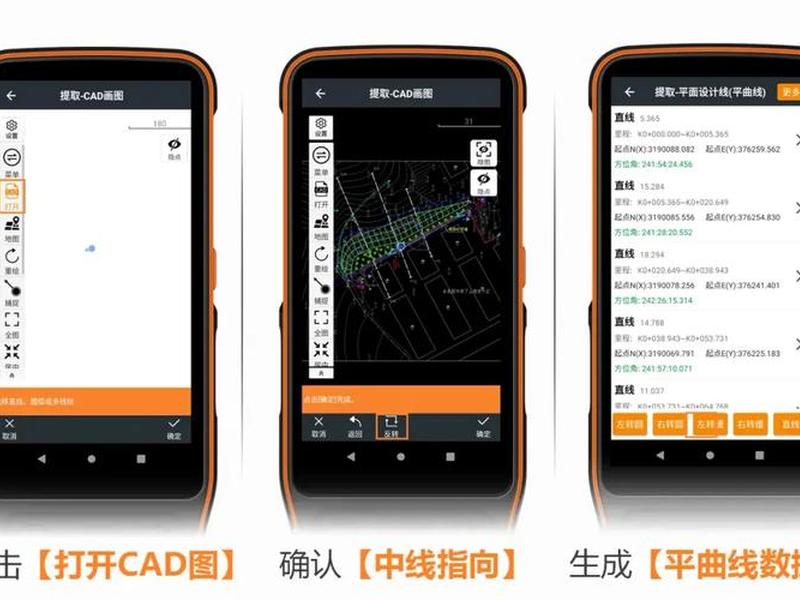

一切精准放样的基石，始于严谨的数据准备。在奔赴现场之前，测量人员必须在室内完成道路设计文件的创建。这通常依赖于设计方提供的《直线、曲线及转角表》（简称《直曲表》）。主流RTK手簿软件，如工程之星，提供了两种主流设计模式：交点法和元素法。

交点法更为直观，适用于大多数由直线-圆曲线-缓和曲线标准组合而成的道路。你只需按顺序输入各个交点的坐标、转角方向（左偏或右偏）、圆曲线半径以及前后缓和曲线的长度即可。软件会自动计算并生成完整的道路中线。

而对于包含卵形曲线、回头曲线或存在断链的复杂线路，元素法则是不二之选。它将整条道路分解为起点、直线段、缓和曲线段、圆曲线段等基本“元素”，并严格按照“点-直线-第一缓和曲线-圆曲线-第二缓和曲线-直线…”的顺序逐一输入。这种方法虽然步骤稍繁，但能完美应对任何复杂线形，是处理高难度设计的利器。设计完成后，务必通过软件生成的“逐桩坐标表”与设计方提供的资料进行比对校验，确保万无一失。

二、 现场根基：仪器设置与坐标校准

当精心准备的道路设计文件载入手簿，真正的战场从办公室转移到了野外。确保RTK系统正常工作，是获取可靠数据的前提。需要架设基站或连接网络CORS服务，使移动站（流动站）能够获得实时差分信号，达到“固定解”状态。这是高精度作业的生命线。

紧接着，是至关重要的一步——坐标系统转换与参数校正。工程坐标系与卫星定位的WGS-84坐标系之间存在差异，必须通过“点校正”或“参数计算”来统一。通常需要在测区内测量至少三个已知控制点的坐标，通过软件计算转换参数（如四参数或七参数）。校正完成后，必须对另一个已知点进行复核测量，验证平面与高程精度是否满足规范要求（通常要求平面误差在2厘米以内）。只有校准无误，后续所有的放样点才会落在正确的地理位置上。

三、 核心操作：中线与边桩放样

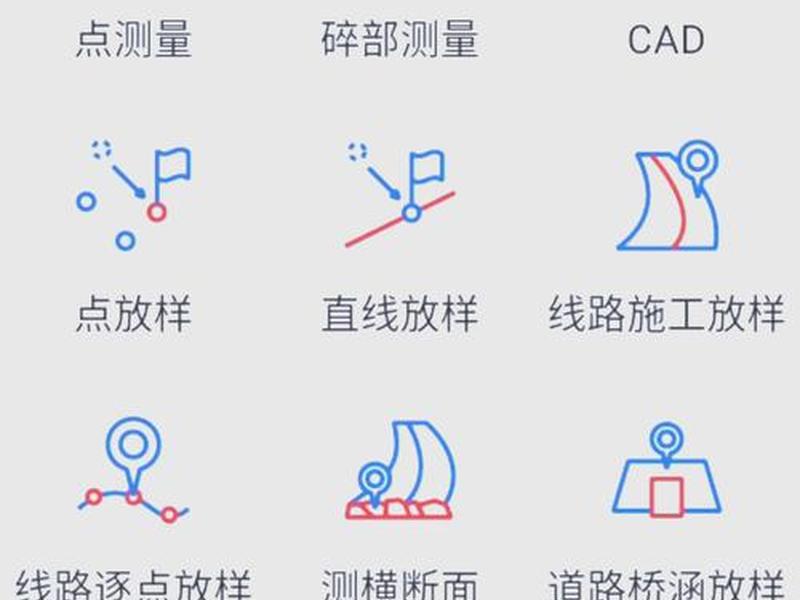

准备工作全部就绪，激动人心的放样环节正式开始。在软件主界面进入“道路放样”模块，打开之前设计好的道路文件，你将看到道路中线的图形化显示。中线放样是最基础也是最常用的功能。

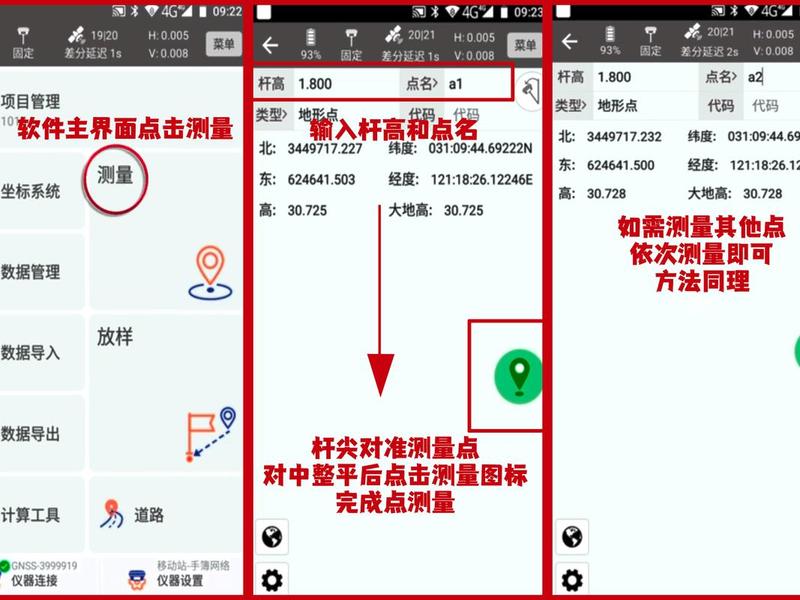

手簿屏幕会实时显示当前位置的里程（沿道路中线到起点的距离）和偏距（当前位置到中线的垂直距离，左负右正）。你的任务，就是根据导航提示（如“向前5米，向左0.3米”），移动对中杆，直至里程接近目标桩号（如K0+100），同时偏距无限接近于零。杆尖下方就是道路中线点的精确位置，打桩标记即可。这个过程如同玩一个高精度的“寻宝游戏”，目标就是让屏幕上的数值归零。

对于边桩放样，操作同样便捷。你可以直接输入边线距中线的距离（例如，左10米，右10米），软件会自动计算出边桩坐标并引导你前往。许多软件还支持标准横断面模板，可一次性放样出路基、路肩、边坡坡脚等一整排特征点，极大提升了边坡和结构物放样的效率。

四、 进阶应用：横断面与边坡采集

道路施工不仅需要中线，还需要精确的横断面地形数据来计算土方量。横断面采集功能专为此而生。在道路放样界面中，选中某个特定里程（如K0+150），然后切换到“横断面采集”模式。

屏幕上会显示一条垂直于道路中线的红色参考线。你只需沿着这条法线方向移动，按照一定间隔采集地面点的高程和偏距。软件会自动记录每个点相对于中桩的位置（横偏）和高程差（填挖高）。采集完成后，可以导出标准格式的横断面数据，直接用于工程量计算和施工指导。

边坡放样则是将设计边坡的坡顶线、坡脚线等精准落实到实地。在边坡放样模式下，手簿会实时显示当前位置与设计边坡面的关系，包括到坡顶或坡脚的垂距、填挖高度等。根据提示向内或向外移动，可以快速找到需要开挖或回填的边界线，对于控制路基成型和边坡修整至关重要。

五、 精准保障：关键技巧与误差控制

即使拥有先进的设备，细节决定成败。要时刻关注RTK的信号质量，避免在高压线、高大建筑物或茂密树林下作业，确保始终处于“固定解”状态。对于关键桩点，如曲线主点、桥位控制点，建议采用多次测量取平均值的方法，以消除偶然误差。

在放样过程中，灵活运用软件的“加桩”功能。当设计桩间距较大，而施工需要更密的点位时，可以随时输入任意里程，软件会立即计算出该处的坐标供你放样。完成一段放样后，应进行道路检核：随机测量几个已放样点或中线上的其他点，检查其里程、偏距与设计值是否吻合，这是确保整体放样精度的最后一道保险。

六、 常见问题与快速排障

实战中难免遇到问题。如果发现放样点理论位置就在附近，但手簿提示距离异常遥远，首先应检查坐标系统和校正参数是否设置正确，以及目标点坐标是否输入有误。若放样时导航箭头跳动剧烈，可能是启用了电子罗盘模式，在远离目标点时此现象明显，可切换为“北东”坐标指示模式，会更稳定。

当软件提示“放样偏差超限”时，意味着当前点位精度未达到预设标准（通常在设置中可调），应继续调整位置直至满足要求再打桩。记住，耐心和复核是测量工作永不褪色的信条。每一次成功的精准放样，都是对工程质量的庄严承诺。
