一、前期准备：图纸解读与数据提取

万事开头难，成功输入数据的第一步始于对设计图纸的深刻理解。通常，设计院提供的《直线、曲线及转角表》（简称“直曲表”）或CAD电子图纸，是道路中线设计的核心载体。你需要从中提取关键信息：起点、终点、交点坐标，以及各段曲线的要素（如半径、缓和曲线长度、转角方向）。对于复杂的立交匝道、卵形曲线或回头曲线，图纸上可能标注了更为详细的线元参数。

提取数据时务必保持极度严谨，一个坐标的小数点错误，就可能导致现场放样出现数米的偏差。建议将图纸数据整理成规范的表格形式，例如Excel或TXT文档，按里程顺序列出每个特征点的北坐标（X）、东坐标（Y）和高程（H）。这一步是后续所有操作的“源代码”，务必反复核对。

如果拥有CAD电子版图纸，操作将大为简化。许多RTK配套的PC端软件（如南方的工程之星桌面版、华测的测地通等）支持直接导入DXF或DWG格式的CAD文件，并自动识别道路中线。这能极大避免手动输入可能带来的错误，是实现高效、准确数据输入的“捷径”。

二、核心方法：三大输入模式详解

将整理好的数据输入RTK手簿软件，主要有三种主流方法，它们各有适用场景，如同打开宝藏的三把不同钥匙。

元素法（线元法）：这是最基础、最万能的方法。它将道路分解为最基本的几何元素：点、直线、缓和曲线、圆曲线，并严格按照“点-直线-第一缓曲-圆曲-第二缓曲-直线…”的顺序依次输入。这种方法尤其适用于任何复杂线形，包括其他方法无法处理的卵形曲线、回头曲线。输入时需要准确输入每个元素的方位角、长度、半径等参数，对操作者的道路设计原理理解要求较高。

交点法：对于由多个交点构成的常规道路，交点法更为直观简便。你只需按顺序输入每个交点的坐标、圆曲线半径以及前后缓和曲线的长度即可，软件会自动计算并连接成完整道路。这种方法操作快捷，但局限性明显：它无法处理虚交、卵形曲线等特殊情况。在输入前，务必确认道路线形符合交点法的使用条件。

坐标法：这是近年来兴起的一种更智能的方法，堪称“新手福音”。你无需记忆复杂的曲线参数，只需将道路中线上的一系列逐桩坐标点（可以从设计文件中直接获取）按顺序导入即可。软件会根据这些点的序列，自动拟合出道路线形。这种方法极大降低了输入门槛，但前提是拥有的坐标点必须足够密集，特别是在曲线段，才能保证拟合精度。

三、软件实操：手簿端操作步步为营

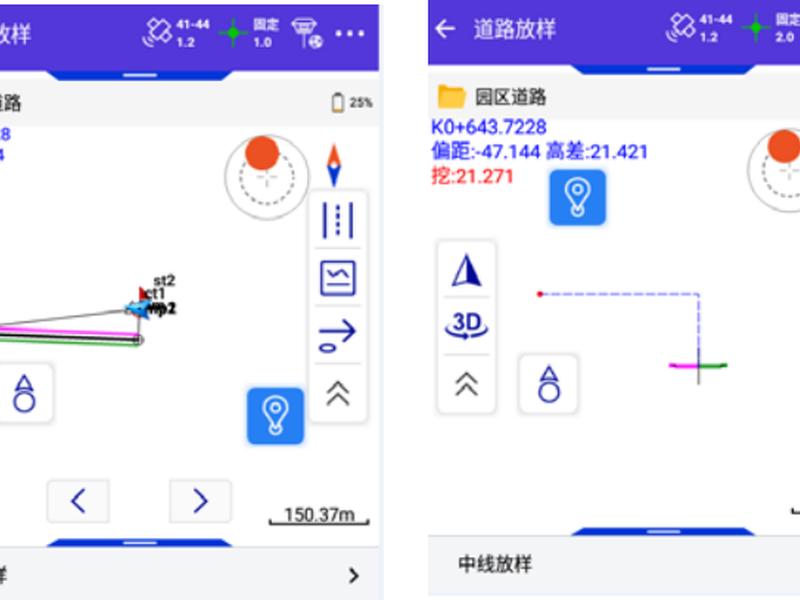

理论了然于胸，接下来便是实战。以常见的操作流程为例，进入手簿测量软件（如Landstar，工程之星）的“道路设计”或“线路设计”功能模块。首先新建一个道路文件，为其命名以便管理。

根据你选择的数据输入方法（元素法、交点法或坐标法），进入相应的界面。如果是手动输入，便对照事先整理好的表格，将每个数据项谨慎填入。软件界面通常会有“添加”、“插入”、“删除”等按钮，方便你对线路进行编辑和修改。

输入完成后，千万不能跳过“保存”与“验算”这一关键步骤。保存后，软件会生成道路文件。务必使用软件的“预览”或“图形显示”功能，查看生成的道路线形是否与设计图纸吻合。可以手动计算几个关键里程点的坐标（特别是曲线主点），与设计文件中的《逐桩坐标表》进行比对，确保万无一失。这是将图纸成功“植入”仪器的临门一脚，也是避免现场重大失误的最后防线。

四、高效技巧：文件导入与数据同步

对于长距离、多匝道的复杂道路项目，手动输入不仅效率低下，且错误率高。文件导入功能是你的得力助手。你可以在电脑上，使用RTK厂商提供的桌面端软件，提前将设计数据（如直曲表、坐标列表）编辑成软件支持的特定格式文件（如.rod, .txt, .csv）。

然后，通过数据线、蓝牙或U盘，将这个道路设计文件传输到RTK手簿中。在手簿软件内，选择“导入”或“打开”功能，定位到该文件即可直接加载整条道路。这种方法实现了“办公室准备，现场调用”，极大提升了外业工作效率，并保证了数据源的唯一性和准确性。

另一种高级技巧是直接导入CAD图形文件。部分高端RTK软件支持将含有道路中心线的CAD文件（.dxf）直接导入，并在软件内进行简单的图形选择和定义，即可快速生成放样道路。这几乎实现了从图纸到仪器的“无缝衔接”，是未来技术发展的明确趋势。

五、进阶应用：横断面与结构物输入

成功的道路放样远不止于放出中线。完整的道路模型还包括横断面设计（边坡、平台、边沟）以及涵洞、挡墙等结构物。在输入道路平曲线（即中线）后，软件通常提供“纵断面设计”和“横断面设计”模块。

纵断面设计需要输入变坡点的里程和高程，以及竖曲线半径。横断面设计则采用“标准断面”或“边坡模板”的方式，为不同里程段定义路基宽度、边坡坡率、平台宽度等参数。这些数据同样来源于设计图纸，输入后，RTK在进行边坡放样或计算填挖量时，就能提供精确的“向内/外”和“填/挖”指引。

对于涵洞、桥梁桩基等结构物，则需要根据其与道路中线的相对位置（桩号、偏距、角度）进行定义。输入完成后，在放样模式下，可以直接选择“结构物放样”，仪器便会自动导航至该结构物的特征点，实现精准定位。

六、检核与避坑：确保输入万无一失

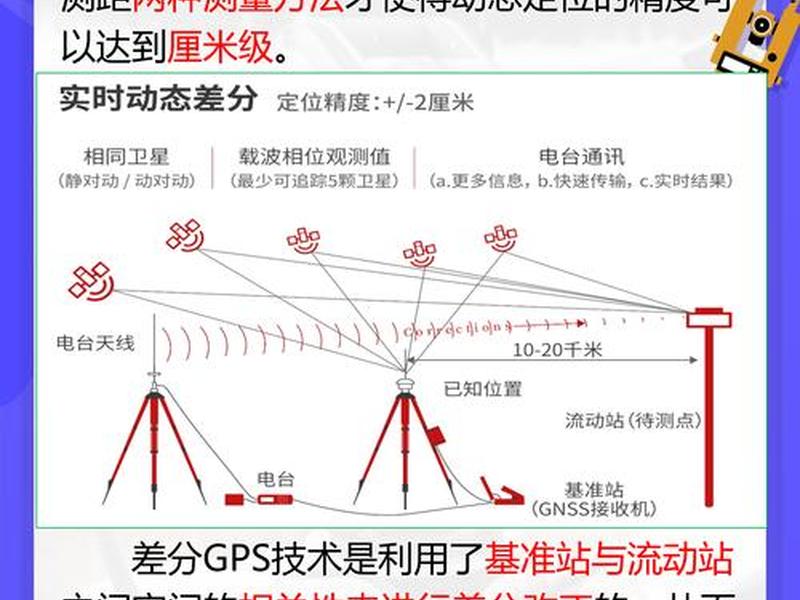

数据输入完成，并非大功告成。在正式投入放样前，必须进行严格的现场检核。最有效的方法是在道路的已知控制点或明显特征点（如交点、曲中点）上进行坐标比对。将RTK移动站对中在该点上，查看手簿显示的实时里程、偏距和设计高程与实际是否一致。

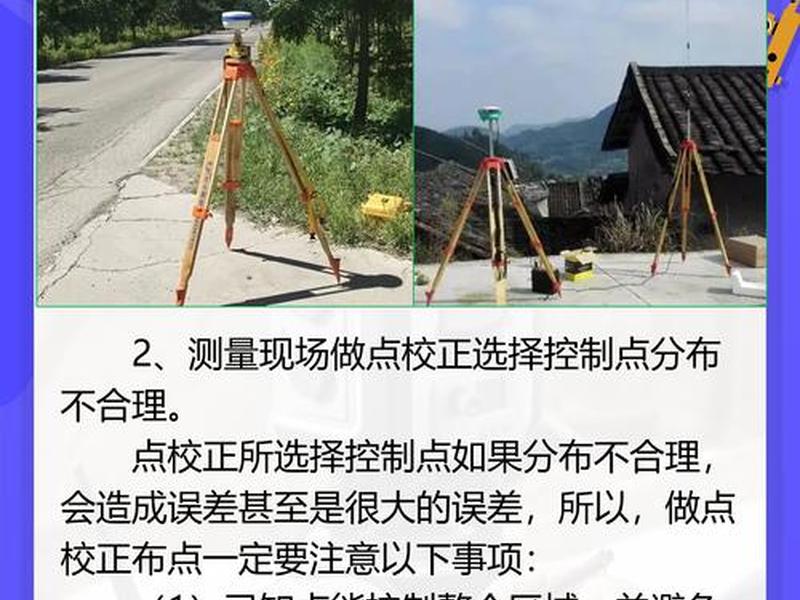

常见的“坑”包括：坐标系或投影参数设置错误，导致整个道路模型发生平移或旋转；断链处理不当，造成里程系统混乱；缓和曲线参数（如A值）输入有误，导致曲线形状畸变。务必确保仪器已获得“固定解”且完成正确的点校正，这是所有RTK测量工作得以成立的前提。

记住，当你感觉导航指示“南辕北辙”或放样点偏差巨大时，首先应回归数据源头进行核查。一次精心的事前检核，胜过十次事后的返工补救。
