在道路、桥梁、隧道等线性工程建设中，如何将设计图纸上优美的曲线精准地“复制”到现实的大地上？这曾是测量工程师们面临的巨大挑战。传统全站仪放样效率低下，受通视条件限制严重。而如今，随着卫星定位技术的飞跃，RTK（实时动态差分）技术彻底改写了游戏规则。它如同一双洞察秋毫的“天眼”，让道路放样工作变得高效、精准且智能。本文将深入剖析RTK道路放样的一般步骤与方法，带您领略从数据准备到现场实操的完整技术画卷，揭秘这项让工程蓝图落地生根的核心工艺。

前期核心：道路设计与数据导入

任何精密的放样都始于完备的设计。RTK道路放样的第一步，并非匆忙打开仪器，而是要在软件中构建一条完整的“数字道路”。工程师需要将设计单位提供的《直曲表》——这份包含交点坐标、转角、曲线半径、缓和曲线长度等核心参数的“道路基因图谱”——准确无误地输入到手簿软件中。

目前主流的道路设计方法有“交点法”和“元素法”。对于由直线、圆曲线、缓和曲线标准组合而成的常规道路，“交点法”因其输入直观、操作简便而广受欢迎。它按照交点顺序，依次输入每个交点的坐标、曲线半径及前后缓和曲线长度即可。当遇到卵形曲线、回头曲线等复杂线形时，“元素法”便展现出其强大灵活性。它将整条道路分解为点、直线、缓曲、圆曲等基本元素，并按“点-直线-第一缓曲-圆曲线-第二缓曲-直线…”的严格逻辑顺序进行组合输入，确保任何复杂线形都能被精准定义。

完成数据输入后，至关重要的一步是“验算”。软件会根据输入参数自动计算生成《逐桩坐标表》。测量员必须抽取数个关键桩号（如起点、终点、曲线特征点）的坐标，与设计方提供的逐桩坐标表进行比对校验。只有两者完全吻合，才能证明这条“数字道路”是设计蓝图的真实镜像，为后续的实地放样打下坚实可靠的基础。这一步的严谨，直接决定了后续所有工作的成败。

基石工作：仪器设置与参数校正

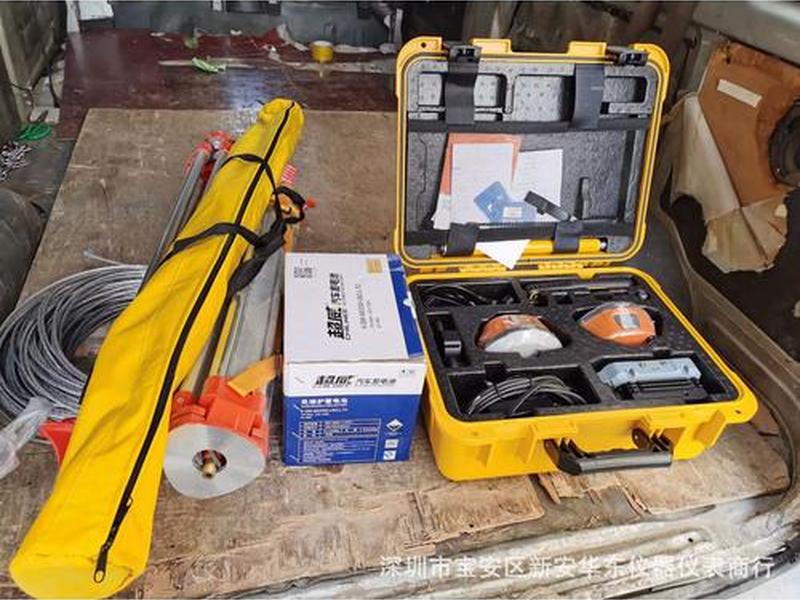

当“数字道路”在手簿中构建完毕，便迎来了连接虚拟与现实的桥梁——RTK设备的现场设置与校正。这是确保所有测量数据都位于统一、正确坐标系下的关键环节，绝不可有任何疏忽。

仪器需要达到“固定解”状态。这意味着RTK移动站通过数据链路（网络或电台）持续接收到基准站的差分改正信号，能够实现厘米级甚至毫米级的实时定位精度。屏幕上显示的定位状态必须是“固定”或“浮动”中的稳定固定模式，任何“单点解”或“差分解”都无法满足道路放样的精度要求。

紧接着是至关重要的一步：参数校正，或称“点校正”。工程现场使用的通常是国家坐标系或地方独立坐标系，而RTK接收机直接获取的是WGS-84经纬度坐标。参数校正就是通过至少两个（通常三个以上）已知控制点的两套坐标（WGS-84经纬度和当地平面坐标），求解出两者之间的转换参数（平移、旋转、尺度）。完成校正后，仪器测得的任何点都将自动转换到工程需要的坐标系中。校正完成后，必须对已知控制点进行复测，比对测量值与已知值的差异，确保校正精度符合规范要求。只有通过这道“质检关”，仪器才获得了在特定工区进行高精度测量的“通行证”。

核心操作：中桩与边桩放样

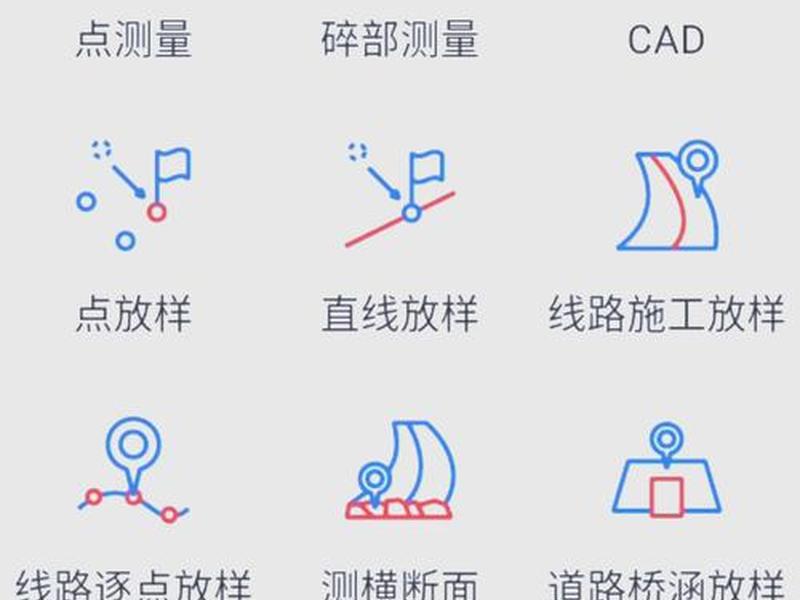

一切准备就绪后，激动人心的实地放样正式开始。道路放样的首要任务是放出道路中线桩，即“中桩放样”。在手簿软件中进入“道路放样”功能模块，加载已验算通过的道路设计文件。屏幕上会清晰显示道路中心线的线形图。

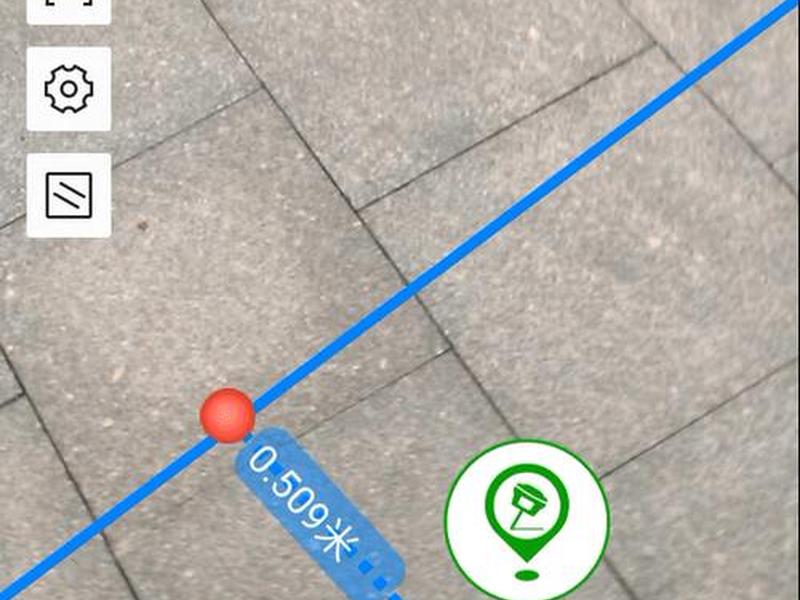

放样界面通常会实时显示两个核心导航参数：“里程”和“偏距”。“里程”代表当前位置沿道路前进方向距离起点的长度；“偏距”则代表当前位置垂直于道路中线方向的左右偏离距离，通常规定左负右正。放样员手持对中杆移动，目标就是使“偏距”归零，同时“里程”接近目标桩号。手簿会通过图形箭头、数值提示和语音播报（如“向左0.5米”“向前1.2米”）引导放样员快速抵达目标点。到达后，打桩或喷漆标记，一个中桩便精确落地。

中桩确定后，边桩放样随之展开。边桩是确定道路边界、边坡坡脚、路肩等位置的关键。操作非常灵活：一种方法是直接输入边桩到中桩的设计距离（例如左20米，右15米），软件会自动计算出边桩坐标并进行导航放样；另一种更高效的方法是使用“横断面”或“结构物”放样功能，软件可自动根据道路横断面设计，同步放样出同一断面的多个边桩点，极大提升了横断面测量的效率。

深化应用：横断面与专项放样

随着道路主体轮廓的呈现，放样工作向更精细的层面深化。横断面测量是获取原地貌信息、计算土石方量的关键。在放样软件中选择“横断面测量”模式，当放样员沿着垂直于道路中线的方向行走时，手簿会实时显示“纵偏”（距理论横断面的前后距离）和“横偏”（距中桩的左右距离）。测量员需在纵偏接近于零的线上，采集一系列横偏值不同的点，从而完整还原该桩号处的原始地形断面。

对于道路沿线的专项构造物，如涵洞、边坡、挡土墙等，RTK也能进行精准定位。例如涵洞放样，需要输入涵洞轴线与道路中线的夹角、涵洞长度等参数，软件即可计算出涵洞进出口、中心点等特征点的坐标，并引导放样。边坡放样则更为直观，当仪器移动到边坡设计范围内时，手簿不仅显示位置偏差，还会提示“填挖值”（即该处需要填土或挖土的厚度），直接指导施工。

道路检核功能也不容忽视。它允许测量员在道路任意位置（包括已填筑的路基、铺设的路面）检查实际施工位置与设计位置的偏差，确保施工质量始终处于受控状态。这是动态控制施工精度、避免误差累积的重要手段。

流程闭环：数据管理与成果输出

放样作业不仅仅是“找点打桩”，更是一个完整的数据流管理过程。每一个放样点或测量点，在确认无误后，都应被及时保存到手簿中。现代RTK手簿软件都具备强大的坐标管理库功能，可以按照项目、日期、点类型进行分类存储，并记录点号、坐标、高程、属性代码、测量时间等丰富信息。

外业工作结束后，需要通过数据线或无线网络，将手簿中采集的所有数据导出到电脑。导出的数据格式（如CSV、TXT、DXF等）应能与内业成图软件、工程量计算软件无缝对接。例如，横断面测量数据可直接用于生成横断面图、计算填挖方量；所有放样点坐标可导入CAD软件，与设计图进行叠合比对，生成放样成果图。

完整、规范的数据管理不仅是为了归档，更是工程追溯、质量评估和后续施工（如路面层、附属设施安装）的重要依据。它标志着一次RTK道路放样作业形成了从设计输入到成果输出的完整闭环，让每一步操作都有据可查，每一个点位都可追溯。

精进之道：注意事项与技巧

要真正驾驭RTK进行高效精准的道路放样，还需掌握一些关键注意事项与实用技巧。环境是首要因素：应避开强电磁干扰源、高大建筑物或茂密树林的遮挡，确保卫星信号稳定；在复杂地形，必要时可使用加长对中杆或设置多个基准站。

人是核心因素：操作员必须理解道路线形的基本原理，能判断软件提示的合理性。例如，在曲线段放样时，要理解“偏距”的方向是垂直于该点的切线方向，而非简单的左右。对于断链（因局部改线导致里程不连续）情况，必须分段处理道路文件，否则会导致里程混乱。

过程控制技巧：可设置“放样限差”，当实时位置与目标点距离超过设定阈值（如5厘米）时，仪器发出警告，防止误操作。对于批量放样中桩，可设置“桩间距”，每放完一个点，里程自动累加，快速跳至下一个目标。定期检查仪器基座、对中杆气泡是否居中，这些细节往往决定了最终的成果精度。
