在现代道路工程建设中，精确、高效的放样工作是确保施工质量与进度的基石。传统的全站仪放样模式，常常受制于设站繁琐、通视要求高、效率低下等瓶颈，尤其在长距离、复杂线形的项目中更是举步维艰。而随着卫星定位技术的飞跃，RTK（实时动态差分定位）技术以其厘米级的高精度、无需通视、单人即可操作的革命性优势，彻底重塑了道路放样的作业范式。它如同为测量员装上了“天眼”，让图纸上的每一条线、每一个点，都能在广袤的实地精准复现。本文将深入剖析RTK道路放样的核心方法与一般步骤，带您揭开这项高效测绘技术的神秘面纱，掌握从数据准备到现场实操的全流程精髓。

一、放样前的精密准备

任何成功的放样都始于周密的前期准备，这是确保后续工作流畅无误的关键。首要任务是获取并理解设计资料，核心是道路的《直曲表》与《逐桩坐标表》。这些表格如同道路的“基因图谱”，详细记录了路线的交点坐标、曲线要素、桩号里程等信息。测量员必须仔细核对数据的完整性与准确性，任何微小的输入错误都可能导致实地放样出现巨大偏差。

接下来是创建道路设计文件。打开RTK手簿中的配套软件（如工程之星、测地通等），进入道路设计模块。通常，用户需要新建一个道路文件，并选择合适的设计方法。最常用的是“交点法”，它直观地通过输入路线交点（JD）的坐标、圆曲线半径、缓和曲线长度等参数来构建道路模型。对于复杂的虚交点、卵形曲线等情况，软件也提供了相应的处理功能，确保复杂线形也能被精确描述。输入完成后，软件会自动生成道路中线，并计算出各桩号的坐标。必须将软件生成的逐桩坐标与设计方提供的《逐桩坐标表》进行严格比对验算，这是验证数据输入正确性的“铁律”，只有完全一致，才能进入下一步。

仪器与参数的准备工作同样不容忽视。确保RTK设备（包括基准站与移动站）电量充足，并完成必要的仪器设置，如坐标系、投影参数、中央子午线等，必须与项目设计文件完全匹配。在作业现场通过“点校正”功能，求取将WGS-84坐标系转换到当地施工坐标系的转换参数。只有所有准备工作一丝不苟，才能为后续的精准放样铺平道路。

二、核心数据录入与道路建模

将设计数据转化为RTK设备可识别的数字模型，是承上启下的核心环节。在道路设计软件中，数据录入主要有交点法、元素法和坐标法几种方式。对于大多数标准道路，交点法因其逻辑清晰、操作简便而被广泛采用。操作时，需按照《直曲表》顺序，依次输入起点、各交点坐标、圆曲线半径、前后缓和曲线长度。对于没有缓和曲线的路段，相应栏位留空或填零即可。

当遇到特殊线形时，则需要更精细的处理。例如，在道路设计中因地形限制无法直接获取实际交点位置时，会采用“虚交点”。处理虚交点时，通常需要将其分解为两个辅助交点（如JD-A和JD-B）进行输入，其中一个交点的半径需设置为特定值（如-1），并在软件中勾选相应的虚交选项。另一种常见复杂情况是“卵形曲线”（不完全缓和曲线），其缓曲段的起点与终点半径不同。输入时，必须在对应栏位手动输入起点或终点半径，而不能依赖软件默认的无穷大值，否则将导致曲线形态错误。

完成所有平曲线数据输入后，软件会生成完整的道路平面线形图。应通过软件的图形预览功能，仔细对比生成的线形与设计图纸是否完全吻合。确认平面线形无误后，还可根据需要，进一步输入道路的纵断面设计线（竖曲线）、标准横断面、超高、加宽、边坡等数据，从而构建出完整的三维道路模型。一个精准的数字道路模型，是实现后续所有智能化放样功能的基础。

三、现场放样的实战操作流程

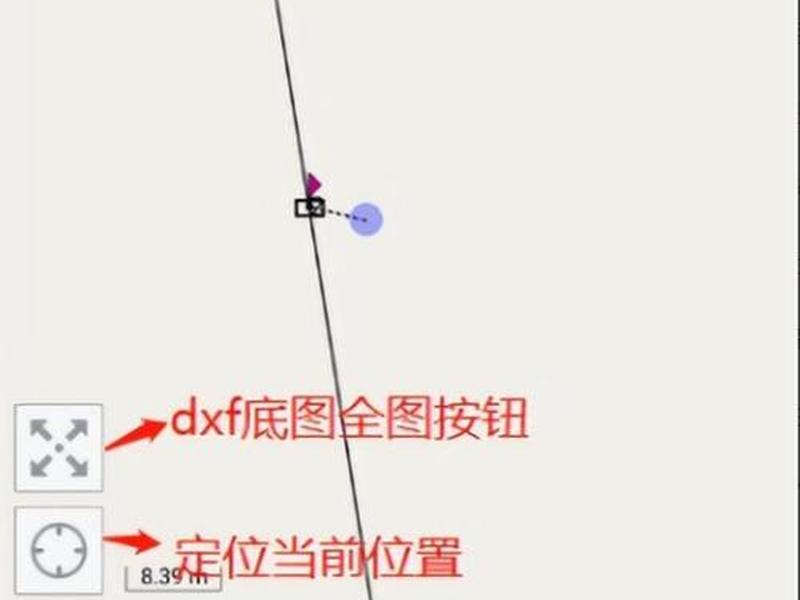

带着构建好的道路模型来到施工现场，真正的“魔法”就此开始。进入RTK手簿的“道路放样”功能模块，加载已创建好的道路设计文件。界面通常会清晰显示道路的中线、桩号、实时里程和偏距信息。放样的核心逻辑，就是引导测量员移动至目标桩号，并使偏距归零。

具体操作时，首先选择放样模式，最常见的是“中桩放样”。系统会显示当前移动站天线中心所在位置相对于道路中线的里程和偏距。例如，屏幕显示“里程：K1+235.6， 偏距：-1.5m”，这表示当前位置在起点之后1235.6米处，且位于道路中线左侧1.5米。测量员只需根据手簿上直观的方向箭头和距离提示（如“向前2.3米，向右0.8米”），手持对中杆移动，直至里程接近目标桩号，且偏距趋近于零。当两者同时满足精度要求时，该点即为道路中桩的精确位置，可立即打桩标记。

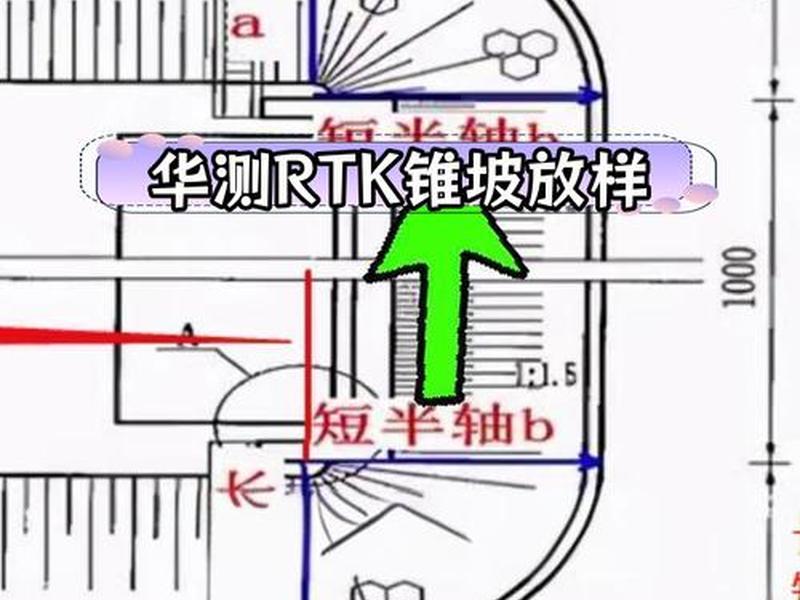

除了基本的中桩放样，现代RTK道路放样功能已高度集成化。通过切换模式，可以轻松进行“边桩放样”，只需输入边桩距中桩的固定距离（如左20米、右15米），系统便会自动计算并导航至边桩位置。对于横断面测量，软件能生成垂直于道路中线的断面线，指导测量员采集断面上的地形点数据。更高级的系统还支持涵洞、边坡、挡墙等结构物的图形化放样，直接在屏幕上标注出特征点，实现了从“放样点”到“放样物”的跨越。

四、精度保障与关键注意事项

RTK技术虽然后强大，但其精度和可靠性依赖于一系列严格的操作规范。首要条件是稳定的卫星信号与“固定解”状态。作业前应选择开阔无遮挡的场地架设基准站，并确保流动站与基准站之间的距离在有效作用范围内（通常建议不超过10公里）。在整个放样过程中，必须时刻关注手簿显示的定位状态，确保其为“固定解”而非“浮动解”或“单点解”，只有“固定解”才能保障厘米级的放样精度。

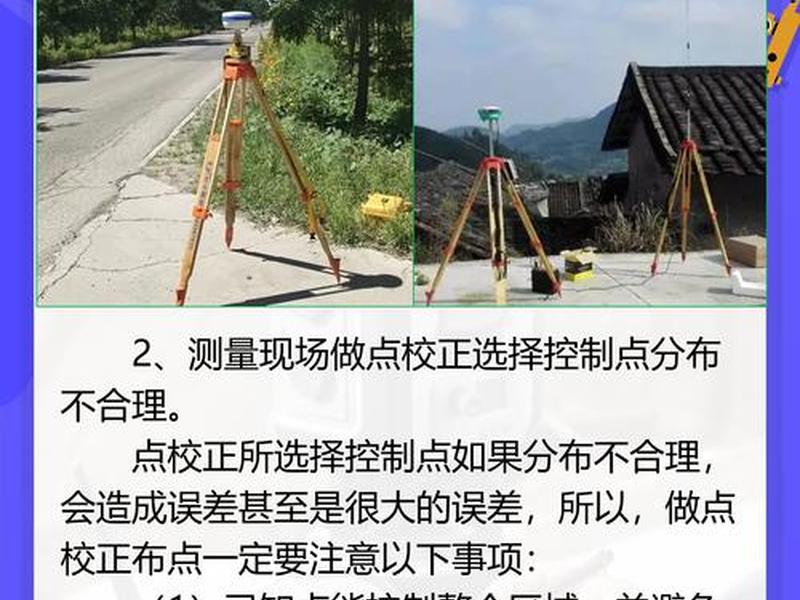

参数设置是另一个容易出错的环节。工程坐标系、中央子午线、投影面高等参数必须与设计图纸完全一致。在项目开工前或进入新测区时，必须使用至少两个（建议三个以上）已知控制点进行“点校正”，以获取可靠的坐标转换参数。每次校正后，都应用其他已知点进行检核，确保参数无误。

一些细节同样关乎成败。流动站对中杆上的圆气泡必须严格居中，以减小对中误差。在高压线、大面积水域或高大建筑附近，需警惕多路径效应干扰信号。对于长大型项目，建议分段进行放样和复核，避免误差累积。养成及时保存数据的习惯，防止意外断电导致数据丢失。记住，再智能的设备也只是工具，测量员严谨负责的态度才是精度的最终守护神。

五、技术演进与未来展望

RTK道路放样技术本身也在不断进化，向着更智能、更直观、更高效的方向迈进。最引人注目的趋势是“实景放样”或“AR放样”技术的应用。新一代RTK设备集成了高清摄像头和增强现实（AR）技术，能够在手簿屏幕的实时摄像画面中，直接叠加显示道路中线、边线、待放样点位的虚拟图像。测量员无需再抽象地理解里程和偏距数字，而是像玩AR游戏一样，看着屏幕中的虚拟道路线与实际地貌重合，直接走到目标点打下木桩。这极大地降低了操作门槛，提升了放样直观性和效率。

云计算与AI技术也开始融入传统测绘流程。部分先进软件支持将设计文件上传至云端，由AI算法自动识别、编译和检查道路数据，一键生成可用于放样的道路文件，避免了繁琐的手工输入和人工检核。内业数据处理也变得更加自动化，横断面测量数据可直接在电脑端软件中一键生成CAD断面图，彻底告别了手工连线的时代。

从依赖经纬仪、全站仪的“古典时代”，到如今RTK技术大行其道，再到AR实景放样初露锋芒，道路放样技术完成了一场深刻的效率革命。它不仅解放了测量员的体力与脑力，更以前所未有的精度与速度，保障着国家路网建设的宏伟蓝图精准落地。未来，随着5G、物联网与更高精度卫星星座的融合，实时动态放样必将变得更加无缝、智能与强大。
