在工程测量的广袤战场上，你是否曾因两个控制点互不通视而陷入困境？是否渴望在任意未知点自由架设仪器，却能精准定位自己的“坐标王国”？这并非魔法，而是测量领域中一项强大而灵活的技艺——全站仪后方交会法。它犹如一位精于计算的“空间魔术师”，仅凭对已知点的几次观测，便能反演出仪器自身的精确坐标，为后续的放样与测量铺平道路。本文将为你层层剥开这项技术的神秘面纱，详细解析从准备工作到成功建站的每一个操作流程，助你彻底掌握这项在复杂地形中化被动为主动的测量利器。

一、原理基石：三角交汇的定位智慧

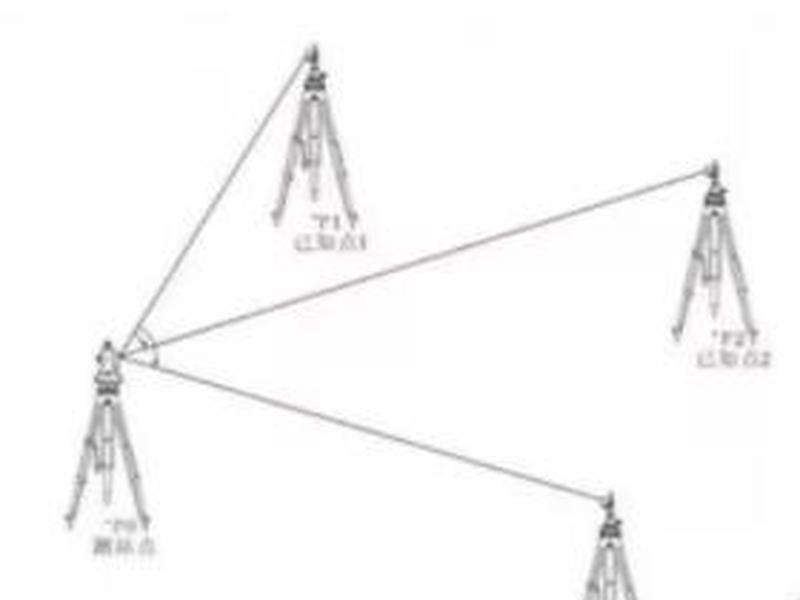

后方交会的核心，植根于经典的三角几何原理。想象一下，你站在一个未知的P点，能看到远处三个已知坐标的A、B、C点。通过全站仪精确测量出从P点看向这些已知点之间的水平夹角（如∠APB、∠BPC），理论上，你就能唯一确定自己所在P点的平面位置。这就是角度后方交会的基本思想。

在实际操作中，现代全站仪的后方交会功能更为强大和智能。它通常采用“边角后方交会”或“自由设站”模式，即仪器不仅测量角度，同时测量到各已知点的斜距（或平距）。通过观测至少两个（通常建议三个或以上）已知控制点的角度和距离，仪器内置的处理器便能运用最小二乘法等平差算法，快速解算出测站点（仪器中心）的精确三维坐标（X, Y, H）。

理解这一原理至关重要，它能让你明白操作每一步的意义，而非机械地执行。你知道，输入已知点坐标、精确照准、测量距离，所有这些动作都是在为仪器内部的“数学大脑”收集解算方程的必要数据。选择的已知点分布越合理（如构成良好的三角形，夹角在30°至120°之间），观测数据越多，解算出的测站坐标精度就越高，可靠性也越强。

二、战前筹备：细节决定成败

成功的后方交会，始于周密细致的准备工作。这并非简单的架设仪器，而是一场需要精心布局的“战役”。首要任务是现场勘察与选点。你需要寻找一个理想的测站点位，要求该点与所有计划使用的已知控制点之间都必须通视良好，无任何遮挡。要尽量保证从测站点到各已知点的视线夹角适宜，避免过小或过大，更严禁已知点与测站点近乎共线，否则会陷入“危险圆”区域，导致解算失败或精度急剧下降。

接着是设备检查与参数设置。取出全站仪，检查其光学对中器、管水准器是否正常，电池电量是否充足。然后，开机并进入参数设置界面，根据当前测量环境，正确设置温度、气压值以修正大气折射对测距的影响，确认棱镜常数是否与所使用的棱镜匹配。这些初始设置如同校准武器的准星，微小的误差都可能在长距离测量中被放大。

最后是数据准备。确保你将要用到的所有已知控制点的坐标（包括点名、X、Y、H）准确无误，最好提前手工录入或导入仪器内存中，并核对一遍。准备好卷尺，用于准确量取并记录仪器高（从测站点地面到全站仪横轴中心的高度）以及后续要使用的棱镜高。将这些数据了然于胸或记录在手簿上，能极大提升后续操作的流畅度。

三、核心操作：步步为营的测量仪式

一切准备就绪，正式操作流程开始。在选定的未知点P上稳妥架设仪器。展开三脚架，高度适中并大致整平，将全站仪牢固安装到基座上，进行精确的对中与整平。这个步骤是所有测量工作的基础，必须一丝不苟，确保仪器中心对准地面点，且水平度盘处于水平状态。

然后，启动后方交会程序。按下全站仪的菜单键，在测量程序菜单中找到“后方交会”或“自由设站”功能项（不同品牌仪器菜单名称可能略有差异，如“新点”、“交会测量”等）。选择该程序后，按提示创建一个新的作业文件或选择已有文件，并输入当前测站点的临时点名（如P1）。

接下来进入循环观测与数据输入阶段。这是流程中最关键的环节。仪器界面会提示你开始第一个已知点的测量。以第一个已知点A为例：在点名栏输入或调用其点名，输入该点上架设的棱镜高度。然后，转动全站仪望远镜，精确照准已知点A上的棱镜中心。所谓精确照准，是要求十字丝的竖丝严格平分棱镜杆，横丝对准棱镜中心。确认瞄准无误后，按下“测量”键（通常是“测距”或“测角测距”模式）。仪器会发出测距声波并记录下水平角、竖直角和斜距数据。测量完成后，按“确认”保存该点数据。

紧接着，按照完全相同的步骤，进行第二个已知点B的观测：输入点名B和棱镜高，精确照准B点棱镜，测量并保存。如果仅观测两个已知点，仪器通常已具备计算条件，但为了提高精度和可靠性，强烈建议继续观测第三个甚至第四个已知点C、D，方法同上。每增加一个观测值，就为平差计算增加了一个检核条件。

四、计算检核：信任但需验证

当所有计划内的已知点观测完毕后，即可命令仪器进行坐标解算。在程序界面选择“计算”或类似选项。全站仪的处理器会利用所有观测到的角度和距离数据，以及已知点坐标，瞬间完成复杂的平差计算，并显示出它“思考”后的结果——测站点P的推算坐标（N, E, Z）或（X, Y, H）。

与此仪器会给出一个至关重要的指标——残差或点位误差。这个数值（通常以毫米为单位）直观反映了本次后方交会结果的内符合精度。它综合体现了观测质量、已知点精度及图形强度。残差越小越好，对于大多数工程测量，平面残差控制在5毫米以内，高程残差控制在10毫米以内通常是可以接受的。如果残差超限，屏幕可能会提示“误差过大”或建议“增加观测”。

此时切勿匆忙确认。必须进行结果检核。一个有效的方法是：利用刚刚设好的站，测量一个未参与后方交会计算的、已知坐标的检核点。将测量得到的该点坐标与它的真实已知坐标进行比较，差值应在允许误差范围内。如果检核通过，说明设站成功且可靠；如果偏差较大，则需要分析原因，检查已知点坐标输入是否正确、观测时照准是否精确、仪器和棱镜高量取是否有误，甚至考虑重新选择测站点位并再次进行后方交会。

五、精度提升与疑难排解

要获得高精度的后方交会成果，需要掌握一些进阶技巧并了解常见问题。在图形强度优化方面，尽量选择使测站点与已知点构成近似等边三角形的点位，避免所有已知点分布在测站点的同一侧。夹角最好介于60°到120°之间，距离不宜相差过于悬殊。已知点数量上，观测多于最低要求的点数（如观测4个点），可以利用多余观测提高精度并发现粗差。

操作过程中的稳定性是精度的生命线。测量时，要确保三脚架稳固，人员尽量远离仪器脚架站立，避免触碰；照准目标必须清晰稳定，在大气湍流严重或光线不佳时应等待条件好转。每次测量后，可稍微变动仪器照准部再次照准测量，取多次测量平均值以减小偶然误差。

遇到计算失败或残差异常大时，首先检查已知点坐标是否输入错误，或点名与坐标对应关系是否混乱。检查已知点与测站点是否近乎共线或构成了“危险圆”（即测站点位于已知点构成的外接圆上），这种情况会导致方程解算出现奇异性。确认观测时是否每个点都进行了精确的测距和测角，是否存在误操作。系统性排查这些问题，往往能迅速找到症结所在。

六、优势应用与场景延伸

熟练掌握后方交会操作流程后，你将深刻体会到其带来的巨大优势。最大的优点莫过于设站的极度灵活性。你无需再将仪器笨重地搬运到已知控制点上，而是可以在通视条件良好、便于观测和开展后续工作的任何未知点自由架设仪器。这在地形复杂、已知点位于沟底、山顶或难以到达的区域时，优势无可比拟。

它在控制点加密和恢复中扮演着关键角色。当原有控制点部分丢失或损坏时，可以通过在通视良好的新点上设站，观测剩余的健康已知点，快速恢复测量坐标系。它也广泛应用于自由设站法施工放样。在大型桥梁、隧道、线性工程中，测量员可以在施工区域中心附近方便的位置设站，一次性完成多个设计点的放样，极大提高工作效率。

随着技术的发展，后方交会思想也与自动化监测、多测站联合平差等先进技术结合。通过在不同时期、不同测站进行后方交会，可以监测基准网的稳定性。而在大型测区，通过多个测站同时观测多个公共已知点，进行网平差，可以获得更高精度的整体成果。理解基础操作流程，是迈向这些高级应用的第一步。
