在工程测量与定位的精密世界里，后方交会法犹如一位技艺高超的“定位侦探”，它能在一个未知的坐标点上，仅凭对远方几个已知点的观测，就精准地“锁定”自己的位置。无论是测绘新图、加密控制网，还是复杂施工现场的灵活放样，掌握后方交会的操作步骤是每一位测量技术人员的核心技能。本文将深入浅出，为你层层剥开后方交会的操作面纱，从核心原理到实战细节，提供一份从入门到精通的完整指南。

核心原理与准备工作

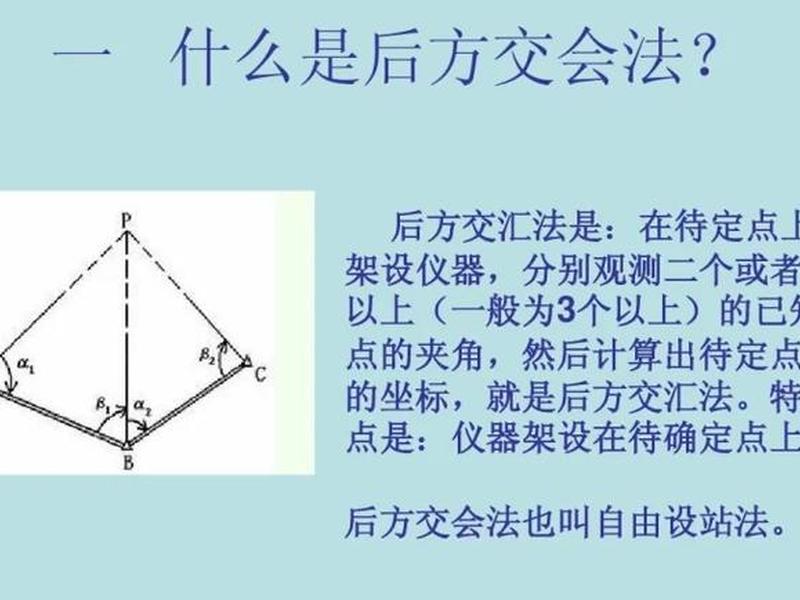

后方交会的魅力，源于其巧妙的几何原理。想象一下，你站在一个未知的P点，手中有一台全站仪。你看到了远处三个已知坐标的点A、B、C。通过测量从P点看向这些已知点的角度（或距离），你就能利用数学公式反推出P点自身的精确坐标。这就像是在迷宫中，通过观察几个已知出口的方向来确定自己的所在。

在开始实际操作前，充分的准备工作是成功的一半。必须确保已知控制点（A、B、C等）的坐标数据准确无误，这是所有计算的基石。要根据现场地形和通视条件，精心选择待定点P的架站位置。理想的位置应能同时清晰观测到至少两个（建议三个及以上）已知点，且这些已知点与P点构成的图形应尽量饱满，避免点位近乎成一条直线或位于同一个圆周（即“危险圆”）附近，否则会严重影响解算精度甚至导致计算失败。检查全站仪、棱镜、对中杆、三脚架等设备是否完好，电池电量是否充足。

仪器架设与初始化

选好点位后，便进入仪器的架设阶段。将三脚架稳稳地架设在P点上方，通过移动脚架，使架头大致水平且对中器粗略对准地面点。然后，小心地将全站仪安装到三脚架上并旋紧连接螺旋。

接下来的整平对中是关键步骤。通过调节三脚架腿和仪器的三个脚螺旋，使圆水准器气泡居中，完成粗平。然后，转动照准部，使管水准器与任意两个脚螺旋的连线平行，相对旋转这两个脚螺旋，使气泡居中。再将照准部旋转90°，调节第三个脚螺旋，使气泡再次居中。如此反复，直至照准部旋转到任何方向，管水准气泡的偏移均不超过一格。微松中心连接螺旋，在架头上轻轻平移仪器，使光学对中器的十字丝中心精确对准地面点标，再旋紧螺旋。这一过程需要耐心与细致，因为稳固、精确的仪器状态是所有观测数据质量的保证。

完成对中整平后，按下电源键开机。全站仪会进行自检和初始化。进入测量模式后，根据仪器菜单，找到“后方交会”或“自由设站”功能模块。不同品牌仪器的菜单路径可能略有不同，但核心功能名称相似。进入该功能后，通常需要创建一个新的作业文件或选择现有文件，以便存储本次测量的所有数据。

已知点观测与数据采集

这是后方交会操作的核心环节。在仪器菜单中选择“后方交会”模式后，系统会提示输入或调用第一个已知点（如A点）的信息。你需要手动输入A点的点名、坐标（X, Y, H）和棱镜高，或从仪器内存的坐标库中直接调用。

输入完毕后，仪器会提示你照准A点。转动全站仪照准部与望远镜，用十字丝精确瞄准架设在A点上的棱镜中心。确保十字丝竖丝与棱镜中心重合，横丝对准棱镜的照准标志。瞄准完成后，根据仪器提示选择测量方式。后方交会通常支持“角度后方交会”（仅观测水平角）和“距离后方交会”（观测斜距、竖直角和水平角）。在条件允许的情况下，推荐使用“距离后方交会”模式，因为它能同时获取角度和距离信息，解算结果更可靠。

按下测量键，仪器会自动测量并记录下至A点的方向值、斜距、天顶距等数据。第一个点观测完成后，仪器界面会提示你继续观测第二个已知点B。重复上述步骤：输入或调用B点坐标和棱镜高，精确照准B点棱镜，进行测量。为了获得更高的精度和进行检核，强烈建议观测第三个甚至第四个已知点。观测的点越多，多余观测值就越多，仪器可以通过最小二乘法进行平差计算，不仅能提高待定点P的坐标精度，还能发现粗差，评估观测质量。

坐标解算与精度检核

当完成对所有已知点（至少两个，建议三个）的观测后，即可命令全站仪进行坐标解算。按下“计算”或“求解”键，仪器内部的处理器会迅速根据你输入的已知点坐标和观测到的角度、距离数据，运用后方交会的数学模型，计算出待定点P的坐标（X_P, Y_P, H_P）。

计算完成后，仪器屏幕通常会显示本次后方交会的“残差”或“标准偏差”。这是一个至关重要的精度指标。残差反映了观测值与通过计算得到的理论值之间的符合程度。平面坐标残差应控制在几毫米以内（例如±5mm），具体精度要求根据工程等级而定。如果残差过大，屏幕可能会提示“误差超限”或建议“使用第三个点”。这意味着观测或输入可能存在问题。

必须进行仔细检核。检查所有已知点的坐标和棱镜高是否输入正确。回顾观测过程，是否有瞄准不精确、棱镜晃动、仪器被碰动等情况。如果使用了三个以上已知点，可以尝试剔除残差最大的那个点重新计算，看结果是否改善。若问题依旧，可能需要重新选择架站点P的位置，或重新进行所有点的观测。绝不能忽视精度检核步骤，它是确保测量成果可靠性的最后一道防火墙。

设站完成与后续应用

一旦坐标解算通过检核，残差满足要求，就可以确认并保存本次后方交会的结果。仪器会提示你将计算出的P点坐标设置为当前测站坐标。确认后，全站仪便成功在P点完成了“设站”。仪器的坐标系已经与已知控制网坐标系完全统一，P点成为了一个新的、坐标已知的控制点。

设站完成后，全站仪就可以立即投入到后续的测量工作中，其应用场景非常广泛。你可以进行“放样”：输入设计好的待放样点坐标，仪器会实时显示需要移动棱镜的方向和距离，引导作业人员快速精准地将图纸上的点定位到实地。你也可以进行“数据采集”：测量周围地形、地物点的坐标，用于绘制地形图或进行工程量核算。这种“自由设站”的能力，使得测量工作摆脱了必须在已知点上架设仪器的束缚，极大地提升了在复杂、隐蔽区域（如基坑底部、桥墩附近、隧道内部）开展工作的灵活性和效率。

注意事项与技巧提升

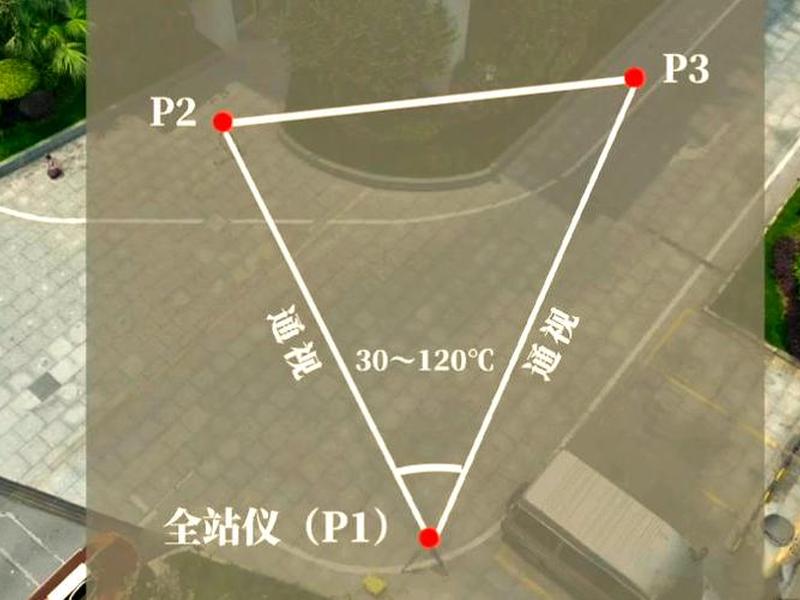

要精通后方交会，必须牢记一些关键注意事项和提升技巧。首要的是规避“危险圆”，即待定点P与所观测的已知点不能近似位于同一个圆周上，否则方程会出现病态，解算结果极不稳定甚至失败。实践中，应尽量使已知点分布在P点的不同象限，构成的交会角最好在30°至120°之间。

观测环境的影响不容小觑。应避免在强光、雾气、热浪抖动剧烈或电磁干扰强的环境下观测，这些都会影响测距和测角精度。棱镜要安置稳固，对中杆气泡要居中。观测时间较长时，需注意检查仪器水准气泡是否偏移。

养成良好习惯能事半功倍。观测前规划好已知点的观测顺序；测量时，同一个点可以多次照准测量取平均值；对于重要项目，采用“双人复核”制，即由不同人员独立进行两次后方交会设站，比对结果。随着经验积累，你会逐渐学会根据现场条件，灵活选择最合适的已知点组合和观测方案，将后方交会法的优势发挥到极致。
