在工程测量的广袤战场上，你是否曾因视线受阻、控制点难以到达而束手无策？当传统设站方法陷入困境，一种名为“后方交会”的测量技术便如一把钥匙，开启了在任意未知点快速、精准建立坐标基准的大门。它不仅是加密控制网的利器，更是复杂地形施工放样的“自由通行证”。本文将深入剖析后方交会测量步骤与核心要求，带你层层剥开这项技术的面纱，从原理认知到实战精要，助你成为测量场上的“定位大师”。

一、 原理探秘：三角网中的坐标“魔术”

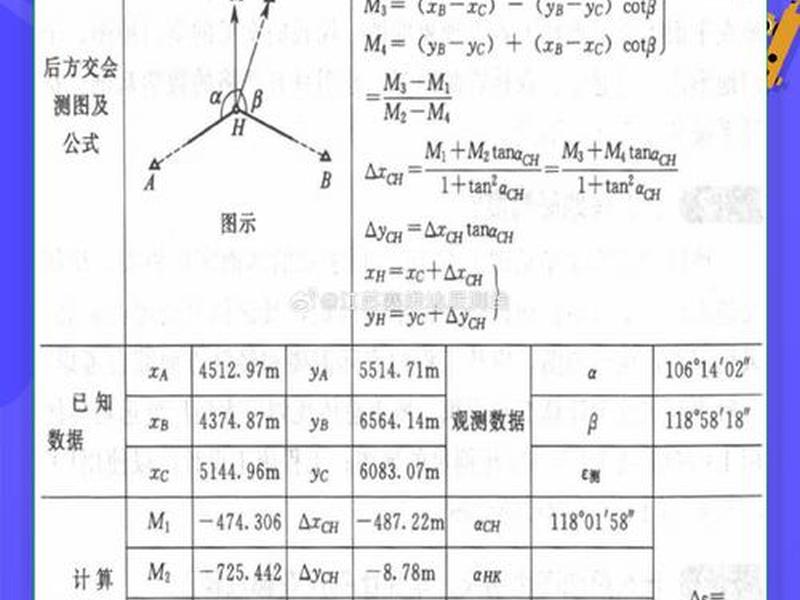

后方交会的核心魅力，在于其“无中生有”的定位能力。它摒弃了必须在已知点上架设仪器的传统束缚，允许测量员在待定点（即测站点P）自由安置全站仪。其基本原理是，通过观测至少两个已知控制点（如A、B点）与测站点P之间的水平夹角和/或距离，构成一个或多个几何三角形。利用已知点的精确坐标作为“锚点”，通过解算三角形的几何关系，即可反推出测站点P自身的平面坐标乃至高程。这就像在一个无形的三角网络中，通过测量与几个固定灯塔的角度与距离，来确定自己所在的精确位置。

这种方法尤其适用于地形复杂、已知点之间不通视，或已知点不易到达的施工现场。它大幅减少了因频繁搬站、设置转点带来的误差累积和工作强度，实现了“一站多能”的高效作业。理解这一原理，是掌握所有后续操作步骤与质量要求的思想基石，它能让你在操作时不仅知其然，更知其所以然。

二、 前期准备：奠定精准测量的基石

成功的后方交会，始于周密细致的准备工作。首要任务是现场勘察与选点。测站点P的选择并非随意，它必须满足一个黄金准则：与所有计划使用的已知控制点保持良好的通视条件，同时应尽量靠近后续需要放样或测量的区域，以缩短观测距离、提高效率。理想情况下，测站点应选在土质坚实、易于安置仪器且相对安全的位置。

是已知控制点的核查与确认。必须确保所用已知点的坐标数据绝对准确、可靠。出发前，应核对图纸或控制网成果表，明确点名、坐标值及高程。在现场，需实地确认点位标志完好无损，防止误用已被破坏或移动的点位。是仪器与附件的检查。包括全站仪的对中器、管水准器、光学或激光对点器是否正常，棱镜常数设置是否正确，电池电量是否充足，以及三脚架、基座是否稳固。这些看似琐碎的环节，恰恰是避免后续返工、保障测量精度的第一道防线。

三、 操作流程：步步为营的实战演练

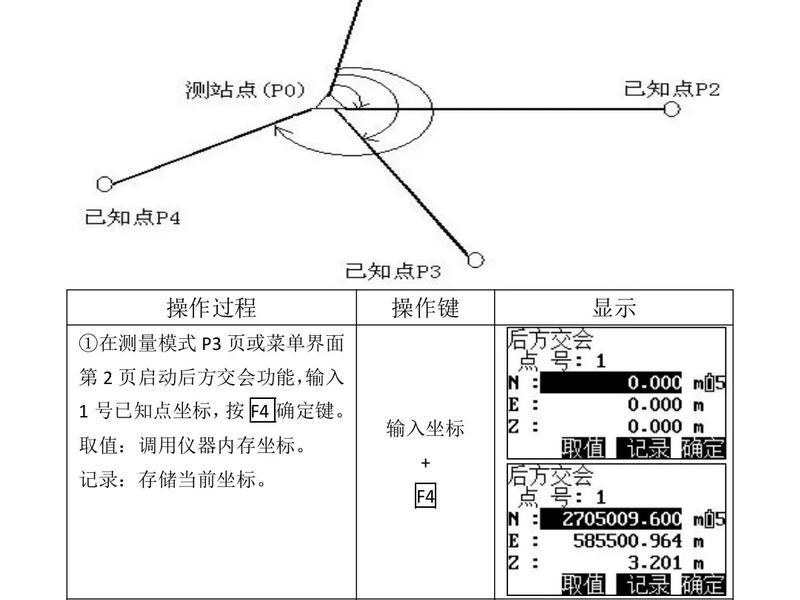

当准备工作就绪，便可进入核心的操作阶段。现代全站仪通常内置了后方交会程序，使流程大大简化。第一步，安置仪器与粗略整平。在选定的测站点P上架设全站仪，踩实三脚架腿，利用圆水准器大致整平仪器。开机后，进入仪器的“程序”或“测量”菜单，选择“后方交会”或“自由设站”功能。

第二步，输入已知点信息与观测。按仪器提示，首先输入（或从内存调用）第一个已知点A的点名和坐标。正确输入该点的棱镜高（目标高），这一点至关重要，错误的目标高将直接导致计算出的测站点高程错误。然后，精确照准立于已知点A上的棱镜中心，通常采用盘左、盘右两个盘位分别进行测距（有时也测角），以消除部分仪器误差。完成对A点的观测并确认保存后，依照同样流程，对第二个已知点B进行信息输入和观测。部分仪器支持观测两个以上已知点，观测点越多，通过最小二乘法平差后得到的测站点坐标精度通常越高。

第三步，计算与设站确认。当完成至少两个已知点的观测后，仪器会自动根据观测数据计算测站点P的坐标及设站精度（通常以点位中误差形式显示）。操作者必须仔细审视这个计算结果：点位中误差是否在项目允许的限差之内（例如通常要求小于5mm）？如果误差超限，仪器可能会提示“残差过大”或建议“增加已知点”。此时需检查已知点坐标输入是否正确、目标高是否输错、观测时照准是否精确，或考虑重新选择测站点位置。确认结果合格后，选择“记录”或“设置”，即可将计算出的P点坐标设为当前测站坐标，并通常以第一个观测的已知点（或另行指定）为后视方向完成定向。至此，仪器便可以在新的测站上如同在已知点上一样，进行后续的放样或测量工作。

四、 精度控制：规避“危险圆”陷阱

追求高精度是测量的永恒主题，而后方交会的精度受多种因素制约，其中最著名的便是“危险圆”问题。所谓危险圆，是指由已知点A、B和潜在测站点P构成的三角形，其外接圆。当测站点P恰好位于或非常接近这个外接圆时，即使已知点坐标和观测值有微小的误差，也会导致计算出的P点坐标产生巨大偏差，甚至无法解算。这是因为此时的几何图形条件恶劣，交会角α和β的变化对定位结果极其敏感。

一个关键的技术要求是：必须确保测站点P远离由已知点构成的危险圆。在实际操作中，应通过点位选择主动规避。通常建议，由已知点A、B与测站点P构成的交会角（即∠APB）应避开0°、180°附近，最好保持在30°至150°之间，以60°至120°为佳。测站点到两个已知点的距离不宜相差悬殊，也应避免距离过近。增加观测的已知点数量（如观测3-4个点），利用多余观测进行平差，是提高精度和可靠性的有效手段。每一次设站后，如果条件允许，应观测第三个已知点作为检核，比对实测坐标与已知坐标的差异，确保设站万无一失。

五、 注意事项：实战中不容忽视的细节

魔鬼藏在细节里，后方交会的成功应用离不开对一系列操作细节的严格把控。仪器整平与稳定是基础中的基础。整个观测过程中，特别是在多测回观测时，必须确保仪器精平且三脚架稳固，避免人员来回走动或触碰脚架，防止因仪器微小位移引入误差。在风力较大或振动明显的环境中需格外小心。

观测过程中的照准质量直接影响距离和角度数据。要确保棱镜严格对中、整平于已知点，全站仪十字丝精确照准棱镜中心。对于有多个已知点需要观测的情况，应遵循相同的观测顺序和照准标准。环境与仪器参数也不可忽视。测量前应检查并设置正确的大气折光与地球曲率改正参数（如温度、气压），确认棱镜常数与仪器匹配。在高温或温差大的天气，要注意仪器自身的热稳定性。

要养成实时记录与复核的习惯。虽然仪器可以存储数据，但在关键步骤，如输入的已知点坐标、观测的原始读数、计算的残差等，建议进行手簿记录或屏幕拍照备份，便于事后追溯和问题排查。一个严谨的测量员，总是将过程可控、结果可查作为职业信条。

六、 优势与应用：测量效率的革命性提升

掌握了正确的步骤与要求，后方交会法的优势便在工程实践中展露无遗。其核心优势在于灵活性与高效率。它免去了在已知点上对中整平的繁琐，允许测量员在最方便、最有利的位置设站，尤其适用于基坑底部、高楼林立的城区、隧道洞口等通视条件差或已知点难以直接利用的复杂场景。这大大减少了支导线传递的次数，降低了误差积累，也节约了时间和人力成本。

在实际应用中，后方交会大显身手。在高铁、桥梁的施工中，用于快速建立桥墩、轨道板的加密控制点；在大型工业厂房安装中，用于在设备基础群中自由设站，高效放样大量预埋件；在变形监测中，用于在稳定区域设站，同时观测多个变形监测点。它不仅是传统极坐标法的重要补充，更是现代智能化、自动化施工测量中不可或缺的一环。随着测量机器人和自动化监测系统的发展，后方交会原理更成为其实现自主设站、连续运行的关键技术支撑。

从步骤精通到艺术驾驭

后方交会测量，远不止是仪器菜单里的一个选项，它是一门融合了几何智慧、严谨步骤与丰富经验的测量艺术。从理解其三角定位的原理内核，到执行一丝不苟的准备工作与操作流程，再到精准规避危险圆、把控每一个影响精度的细节，最终实现工程应用中的效率飞跃——这完整的链条，构成了后方交会测量步骤及要求的深邃内涵。

它要求测量者既是严谨的科学家，也是灵活的现场工程师。当你熟练驾驭这项技术，便能在任何复杂的测量环境中，找到那个最优的“支点”，撬动整个项目的精准空间定位。将这规范的步骤化为肌肉记忆，将严格的要求刻入职业本能，你便掌握了在广袤大地上绘制精确蓝图的又一把金钥匙。让每一次后方交会，都成为一次精准、高效、可靠的完美空间解析。
