在精密工程测量的世界里，每一个毫米的偏差都可能牵动整个项目的命脉。后方交会法，这项看似依托于两个已知坐标点来确定未知测站位置的技术，实则是测量工程师手中一把充满智慧与挑战的双刃剑。它解放了设站的自由度，却也引入了误差的幽灵。本文将深入后方交会建站的核心，层层剥开其误差范围的秘密，并透过一份详实的放样实验报告，揭示从理论到实践，如何驾驭精度，铸就工程测量的基石。这不仅是一篇技术解析，更是一场关于空间、数据与控制的深度对话。

后方交会误差的根源探秘

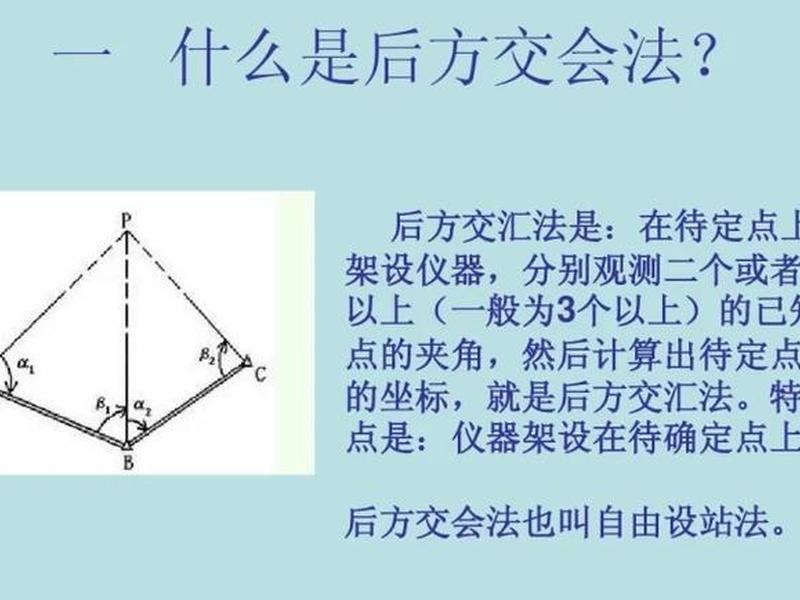

误差如同测量世界中的暗流，无声无息却无处不在。后方交会建站的误差，首先深植于其基本原理的土壤之中。该方法依赖于对至少两个已知控制点的角度和距离观测，任何输入条件的微小瑕疵——无论是已知点坐标本身的偏差、仪器对中整平的缺陷，还是观测时的环境扰动——都会通过复杂的几何关系传递并放大，最终影响测站点的定位精度。

观测过程中的误差来源错综复杂。仪器误差首当其冲，包括测角系统的分划误差、测距系统的频率与相位误差，以及光学系统的视准轴误差等。这些属于仪器自身的“先天不足”，需要通过定期检定与校正来约束。人为操作误差则是另一个关键变量，如仪器与棱镜的对中精度、目标照准的准确性、以及数据录入的疏忽，都会直接注入误差。即便使用自动化程度高的全站仪，人的因素依然至关重要。

环境因素扮演着“隐形推手”的角色。大气折射会使光线弯曲，影响距离和角度的观测值；温度变化会引起仪器构件和反射棱镜的微妙形变；甚至地面的微小震动或观测路径上的气流扰动，都可能成为误差的来源。理解这些根源，是控制误差范围的第一步，也是进行高质量后方交会建站的前提。

误差范围的定量分析与控制标准

那么，后方交会建站的误差究竟应该控制在什么范围内？这并非一个固定的数字，而是一个与工程等级、仪器精度和测量要求紧密相关的动态标准。在一般工程测量中，建站完成后仪器自动计算的点位误差通常要求控制在5毫米以内，这是一个广泛采用的实践门槛。这个数值综合反映了已知点精度、观测质量和几何图形强度的共同作用。

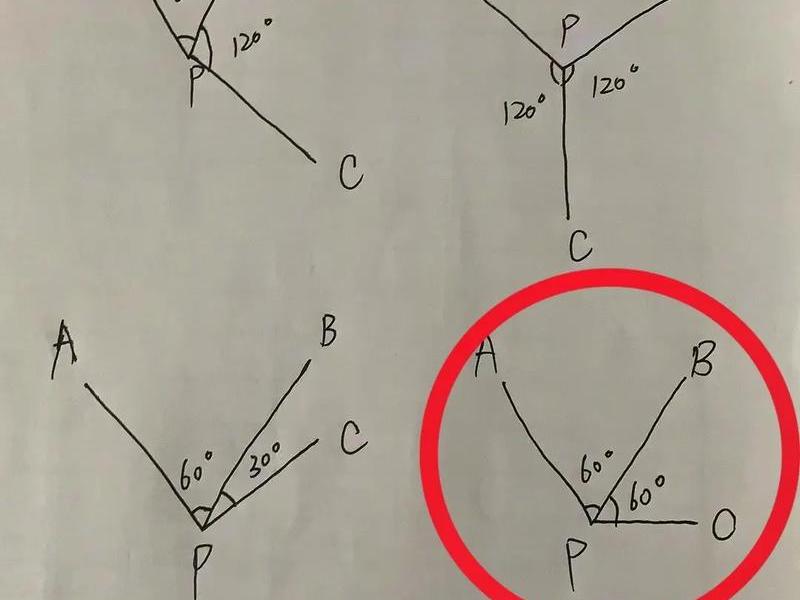

精度的量化分析揭示了更深层的规律。通过点位中误差公式可以明确，交会精度与观测边长的长度成反比，与交会角γ的正弦值成正比。这意味着，当测站点与两个已知点构成的交会角接近90度时，图形强度最佳，理论精度最高。相反，当交会角过小（如小于15度）或过大（如大于165度），甚至接近180度时，图形强度急剧恶化，会形成所谓的“危险圆”区域，此时微小的观测误差会导致解算出的测站点坐标产生巨大偏差，甚至无法计算。

在实际作业中，除了关注最终的点位误差数值，更需要在建站前进行图形设计。优先选择与未知点构成近似直角关系的已知点，并确保观测边长适中，避免过短或过长。许多高精度项目甚至要求采用多余观测，即观测三个或更多已知点，通过最小二乘法进行平差计算，从而有效发现粗差、提高精度和可靠性。现代高端全站仪支持同时后视多达十个已知点，为精度控制提供了强大的技术手段。

建站操作流程中的精度保障要点

将误差控制在允许范围内，离不开严谨、规范的操作流程。建站伊始，仪器的架设就奠定了精度的基础。站点应选在通视条件良好、地基稳固的位置，确保能同时清晰观测到所有已知点及后续需要放样的目标点。架设三脚架时，应踩实架腿，高度适中，并在整个观测过程中避免仪器附近有人员走动，以防震动导致仪器偏移。

仪器的对中与整平是影响精度的关键环节。先通过移动脚架使圆水准器气泡大致居中，然后利用电子补偿器或管水准器进行精确整平。操作时，应使水准管平行于任意两个脚螺旋的连线，调整这两个螺旋使气泡居中，再将仪器旋转90度，调整第三个脚螺旋使气泡居中。如此反复，直至仪器旋转到任何方向气泡偏差均满足要求，通常要求电子补偿器显示的倾斜值在数秒之内。

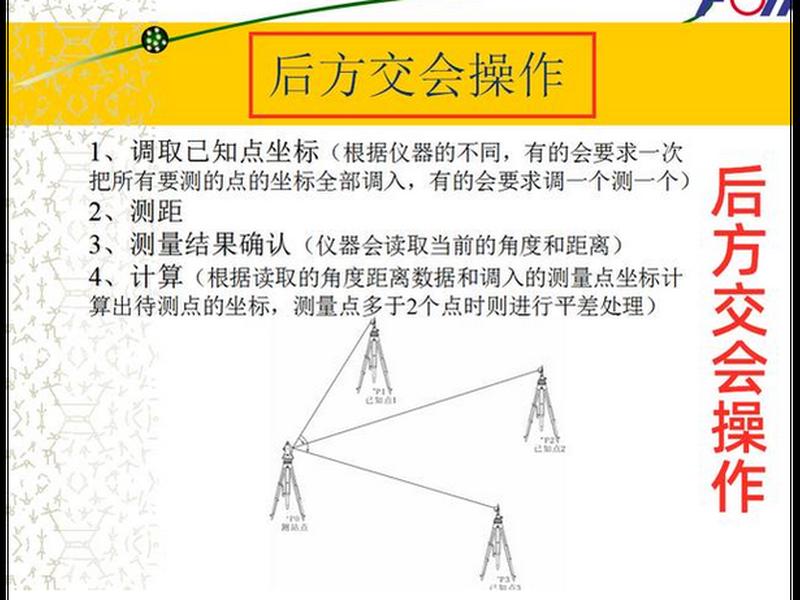

进入后方交会程序后，需要依次输入已知点坐标、仪器高和棱镜高。这些数据必须反复核对，确保无误。照准已知点上的棱镜时，要使用望远镜的十字丝精确对准棱镜中心，采用正确的测量模式（如棱镜模式）。每个点观测完成后，应稍等片刻，待测量值稳定后再记录。完成所有已知点的观测后，仪器会自动计算建站误差。若误差超限，系统会提示，此时需检查输入数据、重新照准观测，或考虑重新选择测站位置与已知点组合。

放样实验的实施与数据记录

一次完整的后方交会实践，不仅包括建站，更延伸至其核心应用——施工放样。实验报告应详细记录从准备到完成的每一步。实验目的应明确：掌握后方交会法建站与放样的全过程，理解误差来源，并验证其在实际工程中的适用性与精度。所需仪器通常包括全站仪、三脚架、反射棱镜及杆、钢卷尺、记录板等。

实验步骤需条理清晰。首先进行控制点与放样点设计，在实地布设至少两个已知坐标点（控制点）和数个待放样点。接着，在未知点P架设全站仪，使用后方交会程序，依次观测已知点A和B，输入对应坐标、仪高与镜高，完成建站并记录仪器显示的点位中误差。建站成功后，进入放样模式，输入第一个待放样点设计坐标，仪器会显示角度和距离偏差，引导司镜员移动棱镜，直至偏差接近零，定点并做标记。如此循环，完成所有点的放样。

数据记录与分析是实验报告的灵魂。应详细记录已知点坐标、观测的角度和距离、仪器计算出的测站点坐标及建站误差。放样完成后，必须进行检核：使用钢尺或全站仪测量已放样点之间的实际距离、角度，与设计值进行比较，计算差值，评估放样精度。一份优秀的实验报告还会讨论操作中遇到的问题（如通视障碍、读数波动等）及解决方案，并对最终成果的精度和可靠性进行分析，思考如何优化操作以减小误差。

误差超限的常见原因与处理策略

即使遵循了所有步骤，建站误差偶尔也会超出允许范围，这时需要系统性的排查与解决。首要怀疑对象是已知点本身的质量。如果已知点坐标存在误差，或者点位在布设后发生了位移（如沉降、碰撞），那么无论观测多么精确，建站结果必然存在系统偏差。验证方法之一是换用另一组已知点重新建站对比，或者用建站结果反测已知点坐标进行检核。

观测过程中的粗差是另一大主因。这可能包括照准错误（瞄准了错误的棱镜或目标）、数据输入错误（输错了坐标或高度）、或者测量时棱镜未严格对中整平。仪器未完全整平、对中杆气泡不居中，也会引入显著误差。处理策略是耐心复核每一个步骤：重新精确整平仪器，核对所有输入数据，确保棱镜严格对中，并在稳定的环境下重新进行观测。

图形条件不佳是容易被忽视但影响深远的原因。如前所述，当交会角不佳或边长比例失调时，图形强度弱，抗差能力差。即使观测值本身很精确，微小的随机误差也会被放大。解决方案是重新选择测站位置，改善与已知点之间的几何关系，或者增加观测已知点的数量，利用多余观测提高解算的稳健性。有时，大气条件剧烈变化（如正午热浪引起的抖动）也会导致观测值质量下降，选择更合适的时间段进行测量是明智之举。

技术演进与未来展望

后方交会技术并非一成不变，它正随着测绘科技的浪潮不断演进。传统的光学后方交会已逐步被自动化、智能化的方法所增强甚至替代。现代测量机器人能够自动识别、照准并测量多个目标点，大幅减少了人为操作误差，提高了作业效率。集成GNSS（全球导航卫星系统）的全站仪，可以在信号良好的区域直接获取测站点的近似坐标，再通过后方交会进行精细定位，实现了优势互补。

多传感器融合与云计算是未来的重要方向。将全站仪与惯性测量单元（IMU）、激光扫描仪等结合，可以在复杂环境下获得更丰富、更可靠的数据。观测数据实时上传至云端平台，利用强大的算法进行在线平差与质量评估，即时反馈建站精度和可靠性，指导现场人员调整策略。这使后方交会从一项孤立的操作，融入到了数字化施工管理的闭环中。

精度与效率的平衡永无止境。对于超大型工程或形变监测等特殊应用，后方交会的精度要求可能达到亚毫米级。这催生了更精细的误差模型、更严密的观测方案（如增加测回数、采用强制对中装置）以及更高级的数据处理算法。后方交会建站，这门融合了空间几何、误差理论与实践技艺的学问，将继续在基础设施建设、国土测绘、工业安装等众多领域，扮演着不可替代的“定位之眼”角色。
