你是否曾想象过，在广袤的施工现场，测量员无需将仪器架设在已知的坐标点上，只需在一个未知的、视野开阔的任意位置架设全站仪，通过观测几个远处的已知点，就能瞬间“无中生有”，精准确定自己所处的位置坐标？这并非魔法，而是现代工程测量中一项至关重要且充满智慧的技术——后方交会建站。它不仅是加密控制网、自由设站施工放样的核心手段，更代表了测量工作从“依赖已知”到“创造已知”的思维飞跃。本文将深入剖析后方交会建站的原理、操作精髓、优势局限及应用要诀，带你领略这门空间几何与精密仪器完美结合的艺术。

后方交会建站的核心原理

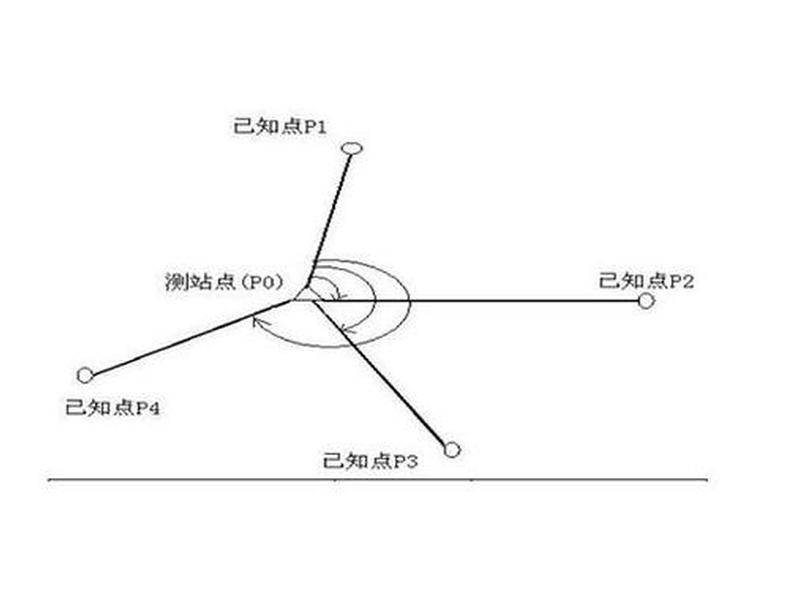

后方交会建站的原理，植根于经典的三角测量学，堪称空间几何在现实工程中的绝妙应用。其本质是在未知点P上架设仪器，通过观测至少两个（通常为三个或以上）已知控制点（A、B、C等）的方向（水平角）和距离（斜距或平距），从而反算出测站点P自身的三维坐标（X, Y, H）。

这个过程就像在茫茫空间中为自己进行一次“三角定位”。仪器测量得到的是从P点看向各个已知点的角度和距离信息，这些数据构成了一个或多个空间三角形。通过严密的数学模型和计算公式（如角度后方交会公式、边角联合交会公式），系统可以解算出唯一满足所有观测条件的P点坐标。全站仪内置的强大处理器，使得这一系列复杂的解算在瞬间完成，并自动将结果设为新的测站坐标和方位基准，为后续的放样或测量工作奠定基础。理解这一原理，是掌握后方交会技术并灵活运用的基石。

详细操作流程与步骤分解

掌握原理后，规范的操作是确保精度的关键。虽然不同品牌的全站仪菜单略有差异，但后方交会建站的核心流程是相通的。

是准备工作与点位选择。在未知点P架设并精密整平全站仪，确保仪器稳固。在选定的至少两个（建议三个或更多）已知控制点上安置棱镜，并确保全站仪与所有棱镜之间通视良好，无遮挡。点位选择应尽量使交会角度保持在30°至120°之间，避免过小或过大的锐角或钝角，同时已知点与未知点之间的距离不宜相差过于悬殊。

进入仪器的建站或设置程序。通常在菜单中找到“建站”、“设站”或“程序”选项，选择“后方交会”或“自由设站”模式。随后，按照仪器提示，依次输入或调用第一个已知点（如A点）的点名和坐标，输入当前安置在A点的棱镜高度。然后精确照准A点的棱镜中心，选择测量模式（通常为“测角&测距”或类似的精密测量），完成第一次观测并保存数据。

接着，重复观测其他已知点。以同样规范的操作流程，对第二个已知点B、第三个已知点C等进行观测、输入和数据保存。当观测了足够数量的点后（一般至少两个点可解算，但三个点以上可进行平差，提高精度），选择“计算”或“解算”。仪器会基于所有观测数据，自动计算测站点P的坐标、高程以及本次建站的残差或精度评定结果。

检核与确认。检查计算出的建站误差（如点位中误差）是否满足工程要求的限差（通常要求毫米级，例如3-5mm以内）。若符合要求，确认并将该点坐标设置为当前测站坐标，同时通常需要照准最后一个已知点或任意一个已知点进行定向，完成整个建站过程。至此，仪器就如同“长”在了这个新创造的坐标点上，可以开始进行后续的放样或数据采集工作。

相较于传统方法的显著优势

后方交会建站之所以在复杂地形和现代工程中备受青睐，源于其对比传统极坐标法等方法的多重优势。

第一，设站灵活自由，突破地形限制。这是其最突出的优点。在深基坑、隧道洞口、桥墩中心等已知控制点无法直接通视或架设仪器困难的区域，测量员无需布设繁琐且精度逐级降低的支导线，可以直接在基坑边、隧道内或桥墩施工平台等方便操作且能通视多个已知点的地方自由架站。这极大地减少了工作量，提高了作业效率。

第二，保护已知控制点，提升测量可靠性。线性工程（如铁路、公路）的控制点通常布设在线路两侧，距离中心线一定距离以避开施工干扰。若采用极坐标法从这些控制点直接放样基坑内的承台角点，往往需要频繁转站或设置临时点。而后方交会允许仪器架设在更靠近放样区域的位置，减少了对已知控制点的依赖和因多次转站带来的误差累积，同时也降低了对控制点的人为破坏风险。

第三，具备自检核能力，数据质量更高。当观测三个及以上已知点时，后方交会计算过程中会产生多余观测值，仪器可以进行最小二乘平差，给出本次建站的点位精度评定（残差）。这相当于对建站结果进行了一次实时“体检”，让测量员对本次设站的可靠性心中有数，这是从单一已知点简单设站所不具备的质量控制环节。

必须警惕的“危险圆”陷阱

后方交会并非，它有一个著名的理论缺陷——“危险圆”。这是应用时必须高度警惕的陷阱。

所谓“危险圆”，是指当测站点P与所观测的所有已知点（至少三个点）恰好位于或接近位于同一个圆周上时，后方交会的解算会出现问题。从几何上理解，在这种情况下，无论P点在这个圆周上的哪个位置，观测到的各个已知点之间的夹角（α, β, γ）都保持不变。导致计算公式中的分母趋近于零，无法计算出唯一确定的P点坐标，或者计算结果极不稳定，微小的观测误差会被无限放大，导致解算出的坐标偏离真实位置极远。

在实际作业中，必须精心选择已知点的组合。要避免测站点与已知点构成近似等腰三角形或共圆的情况。实践中，应尽量选择分布在不同方向、与测站点构成良好图形强度（如近似等边三角形）的已知点。许多智能全站仪在计算后也会提示图形强度或警示危险圆情况，测量员需根据提示判断结果的可靠性。

精度控制与关键注意事项

要确保后方交会建站的高精度，必须关注一系列操作细节和环境因素。

观测条件与图形强度是关键。除了避开“危险圆”，应保证交会角度适宜（理想区间为60°-120°），已知点到测站的距离不宜过短，且各边长比例不宜过于悬殊。增加观测的已知点数量（如观测4-8个点）可以利用多余观测进行严密平差，有效提高点位精度并剔除粗差。

仪器操作务必规范严谨。仪器的对中、整平必须精细，尤其是在松软或不平整的地面架设时，要踩实脚架，防止在观测过程中仪器下沉或偏移。照准棱镜时，要严格消除视差，瞄准棱镜中心。输入已知点坐标和棱镜高时需仔细核对，避免数据输入错误导致前功尽弃。

环境因素不容忽视。强烈的日照、大风、地面震动都可能影响仪器的稳定性和观测精度。在长距离观测时，应正确设置大气改正参数（温度、气压），以减小气象因素对测距的影响。定期对全站仪进行检定和校准，确保其测角、测距精度符合标称指标，是保证一切测量成果可靠的根本。

在重大工程中的创新应用

后方交会建站技术在高标准、高难度的现代大型工程中发挥着不可替代的作用，其价值在特定场景下被发挥得淋漓尽致。

在高速铁路无砟轨道施工中，对轨道的平顺性要求达到了毫米级。施工时，控制点（CPⅢ点）布设在轨道两侧的接触网杆或专用基座上。为了高效精准地放样轨道板或调整钢轨，测量员经常在轨道中间或方便操作的位置自由设站，利用后方交会原理，快速建立高精度的测量基准，大大提升了轨道精调的效率。

在大型桥梁的深水墩台施工中，墩身中心点的定位尤为关键。在波涛汹涌的水面上，无法在墩心位置预先设置稳固的控制点。测量员可以在稳定的施工平台或已完成的桥墩上架站，通过对岸上多个已知控制点进行后方交会，快速确定测站坐标，进而精准放样出水下或水上的墩心位置，攻克了水上测量的难题。

在隧道贯通测量和复杂工业设备的安装定位中，后方交会同样大显身手。它允许测量人员在隧道内或设备丛中灵活选择通视良好的位置设站，通过对洞口外或远处稳定的控制点进行观测，将外部控制坐标精确引入施工区域内部，保证了长距离、多环节施工的最终精准对接。
