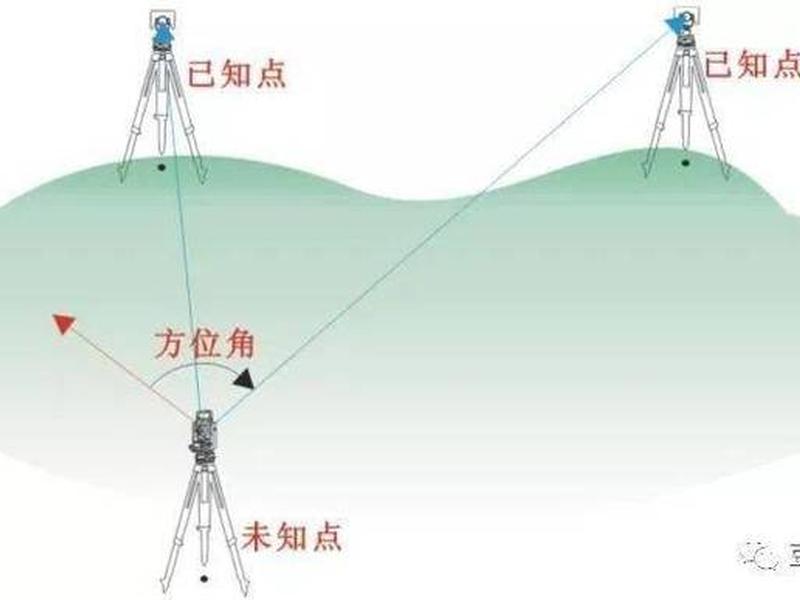

在工程测量的浩瀚世界里，确定一个点的精确位置，如同在茫茫大海中寻找唯一的坐标。而后方交会法，正是这样一把神奇的“定位钥匙”。它允许测量员在未知点上自由设站，仅通过观测远处几个已知控制点的角度或距离，便能反算出自身所在的精确坐标。这种方法以其设站灵活、效率高而备受青睐，广泛应用于桥梁施工、隧道贯通、建筑放样乃至卫星定位等众多领域。这把钥匙的精度并非无限，其核心奥秘深深隐藏在建站数据的质量与误差范围的严密控制之中。数据的毫厘之差，可能导致结果的千里之谬；误差范围的严格把控，则是确保工程质量的最后防线。本文将深入剖析后方交会法建站数据的奥秘与误差范围的边界，带您领略精密测量背后的严谨艺术。

建站数据的核心构成与获取

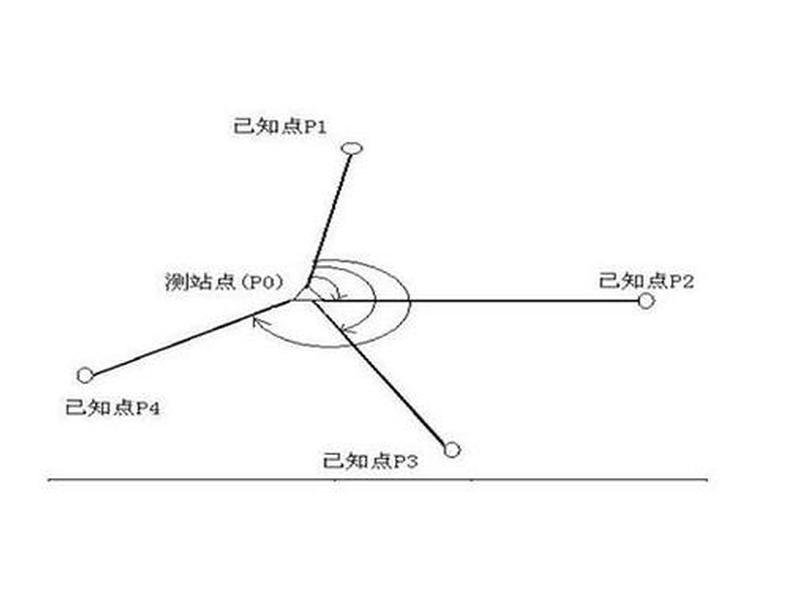

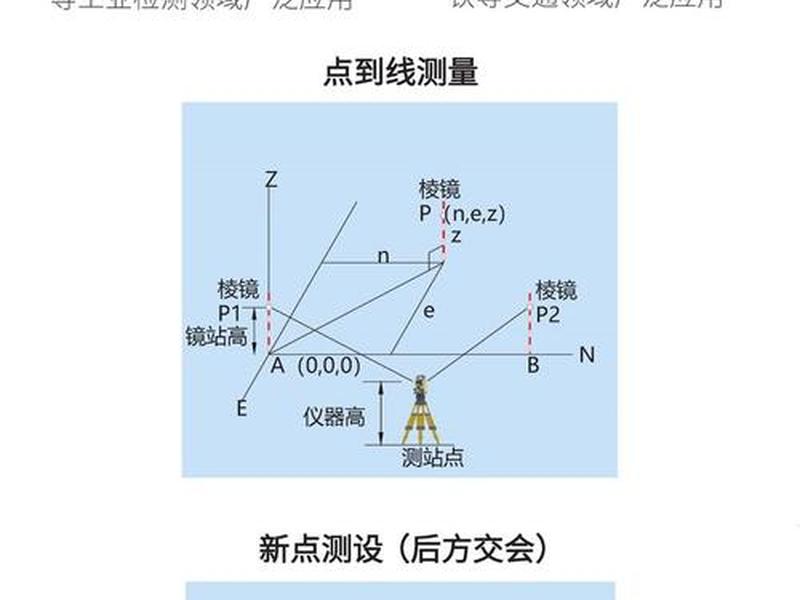

后方交会法的灵魂，在于其输入的数据。这些数据是解算未知点坐标的基石，主要分为角度观测数据和距离观测数据两大类。角度数据通常通过全站仪对至少三个已知点进行水平角观测获得，要求观测者具备娴熟的瞄准与读数技巧，确保十字丝精确对准棱镜中心。距离数据则通过全站仪的红外或激光测距功能获取，测量时需考虑大气折射、温度、气压等因素的影响，并进行相应的改正。

高质量的数据获取离不开规范的操作流程。仪器架设必须稳固，三脚架腿应踩实，避免在观测过程中因震动产生偏移。观测环境也至关重要，应避开强磁场、热浪湍流等干扰源，选择通视条件良好、目标清晰的时段进行。每一个已知点的坐标输入都必须准确无误，一个数字的错误就可能导致整个建站失败。数据的获取并非简单的机械记录，它是一场与仪器、环境、乃至细微人为因素的精妙对话。

现代智能全站仪的发展，为数据获取提供了极大便利。仪器内置的后方交会程序可以引导操作者逐步完成已知点坐标录入、瞄准、测量等步骤，并实时显示残差等质量指标。自动化并不意味着可以放松对数据本身的警惕。操作者仍需深刻理解每一步测量的意义，对异常数据保持敏感，因为再智能的仪器也只是工具，数据的真实性与可靠性最终取决于使用它的人。

误差来源的多维透视

后方交会的误差如同一张无形的网，由多个环节交织而成。首要的误差来源在于仪器本身，包括测角系统的误差、测距系统的误差（如加常数、乘常数未正确校正）以及仪器的轴系误差（视准轴误差、横轴误差、竖轴倾斜误差）。即使是一台经过检校的仪器，其标称精度（如±1″，±（1mm+1ppm×D））也框定了误差的理论下限。

观测过程中的人为与环境因素影响显著。对中误差、整平误差、目标瞄准误差是人为操作的主要误差源。棱镜是否严格对中、是否垂直竖立，都会直接影响距离和角度测量结果。环境方面，大气的抖动、温度梯度变化会引起光线折射率变化，从而影响测距和测角精度。在长边测量中，这种影响尤为突出。

已知控制点自身的质量是常被忽视却至关重要的误差源。如果作为基准的已知点坐标本身就存在误差，或者点位发生了沉降、位移而未及时更新，那么无论后续观测多么精确，解算出的测站点坐标都将是“建立在流沙上的城堡”。已知点与待定点之间的几何图形强度，即交会角的大小，更是决定了误差传播的放大倍数。当点位靠近所谓的“危险圆”时，微小的观测误差会被急剧放大。

误差范围的量化标准与控制

在工程实践中，误差不能仅仅停留在定性分析，必须进行严格的量化控制。对于后方交会建站，一个关键的量化指标是建站误差或点位中误差。通常，在完成已知点观测后，全站仪内置程序会计算并显示此次建站的残差或点位精度估算值。在一般精度要求的施工测量中，建站误差要求控制在5毫米以内是一个常见的门槛。这个数字背后，是无数工程经验与精度理论综合平衡的结果。

控制误差范围，必须从源头抓起。在观测阶段，需遵循“多余观测”原则，即观测多于最低要求的已知点数量（如观测4个已知点，仅需3个即可解算）。通过多余观测，仪器可以进行最小二乘平差，计算出最或是值，并能评估观测值之间的符合程度，剔除粗差。严格执行测量规范，如采用测回法观测角度，增加测回数，可以有效降低偶然误差。

图形强度的控制是精度保障的几何法宝。已知点与待定点构成的交会角应避免过小或过大，理想范围在30°至150°之间，60°至120°被视为最佳区间。绝对应避免已知点与待定点近乎共线（交会角接近0°或180°）的情况，此时图形强度极弱，会落入“危险圆”区域，解算结果极不可靠甚至无法解算。合理选择已知点，优化图形结构，是测量方案设计时必须深思熟虑的环节。

精度提升的进阶策略

当常规操作无法满足超高精度要求时，便需要祭出更高级的精度提升策略。空间后方交会法便是其中之一，它通过建立严密的误差方程矩阵模型，并引入验后权估计理论，对观测值进行合理的定权，从而在数据处理层面优化解算结果，相比单纯的边角后方交会，能更有效地处理不同精度、不同性质的观测值。

采用测边后方交会或边角同测的后方交会，是提升精度的有效手段。特别是在图形条件不佳（如交会角不理想）时，加测精密的边长信息可以极大地改善点位精度。距离观测与角度观测相互校验，构成了更强大的观测网，其解算结果更为稳健可靠。一些高端全站仪支持同时后视多达10个已知点，通过海量观测数据的平差，将点位精度推向极致。

外界环境的精细化改正不容忽视。使用气象计实时采集温度、气压、湿度数据，输入全站仪进行自动气象改正；在长距离测量中，甚至需要考虑地球曲率与大气折光的影响。建立稳定的观测墩，采用强制对中装置，从根本上消除对中误差。这些细节上的精益求精，共同构筑了毫米级乃至亚毫米级精度的坚实堡垒。

实践应用中的典型问题剖析

理论是灰色的，而实践之树常青。在实际操作中，后方交会法常会遇到各种棘手问题。一个典型的案例是，使用两台不同品牌的全站仪在相同条件下进行后方交会建站，随后放样同一点位，结果发现偏差达到3公分。这往往不是角度夹角没控制好的单一问题。深入排查，可能涉及棱镜常数设置错误、仪器加乘常数未正确输入、甚至是操作员误将棱镜高与仪器高混淆输入。这种“张冠李戴”式的操作失误，是实践中导致粗差的主要原因之一。

另一种常见情况是建站误差始终超限。除了检查已知点坐标、观测瞄准精度外，必须警惕已知点本身是否存在问题。例如，先后照准A、B点和先照准B、A点，计算出的测站点坐标不一致，且用这两个坐标分别去检测A、B点时，误差呈现“互补”特性（一个点准，另一个点差），这强烈暗示已知点A和B的相对关系存在误差。简单的平均处理或许是一种权宜之计，但根本之道是复核已知控制点本身的可靠性。

在深基坑、复杂钢结构内部等通视条件极差的场合，后方交会法大显身手，但也面临挑战。可能只能观测到少数几个已知点，且交会角不理想。更需借助高精度全站仪、增加测回数、采用精密微型棱镜，并在数据处理时采用稳健估计等方法，从有限的观测中榨取最大的有效信息，确保在恶劣条件下的设站精度。

技术演进与未来展望

后方交会法并非一成不变，它正随着测量技术的发展而不断演进。与传统光学测量深度融合的激光跟踪仪、扫描仪，其内置的后方交会算法更加复杂高效，能够实现动态、多点的快速定位。GNSS（全球导航卫星系统）技术与全站仪的结合，产生了超站仪等设备，实现了绝对坐标与相对坐标的无缝衔接，将后方交会的自由设站优势与GNSS的全球框架优势完美结合。

在算法层面，人工智能与机器学习开始渗透。通过历史数据训练模型，算法可以自动识别并剔除观测粗差，智能优化已知点组合方案，甚至在图形强度不佳时预测可能达到的精度，为测量方案设计提供智能决策支持。自动化、智能化是后方交会技术发展的清晰方向，未来的测量员可能更像一位数据质量管控师和方案优化师。

从更宏大的视角看，后方交会法所代表的自由设站、多源数据融合的思想，正是构建数字孪生城市、实现智慧工地精细化管理的基础。无数个通过后方交会精确建立的测站，如同神经网络的一个个节点，实时采集着工程实体的空间信息，驱动着虚拟模型与物理世界的同步。其误差范围的控制水平，直接决定了数字模型的保真度，是连接现实与数字世界的精度桥梁。
