在工程测量的精密世界里，确定一个点的坐标，就如同在迷雾中寻找唯一的灯塔。传统方法往往需要测量者奔波于已知点之间，过程繁琐且受制于地形。有一种方法打破了这一局限——后方交会法。它允许测量员在未知点上自由设站，仅通过观测数个已知点，便能神奇地“反推”出自身的位置坐标，进而建立起工作的基准。与之齐名的极坐标法，则是通过已知点和已知方向来确定新点的经典手段。两者犹如测量领域的“矛”与“盾”，各自闪耀，又相辅相成。本文将深入剖析后方交会法建立坐标系的奥秘，并与极坐标法进行全面对比，带您领略现代测量技术的智慧与魅力。

一、原理溯源：几何与数学的交响

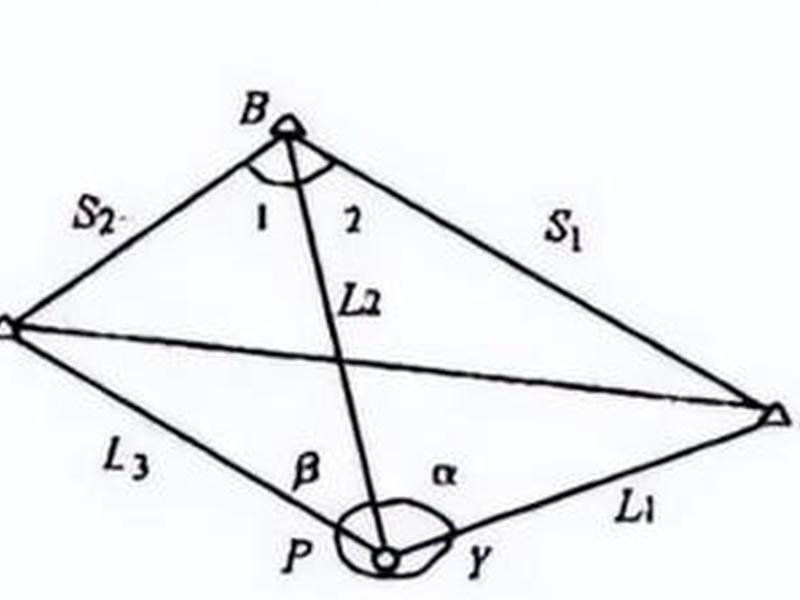

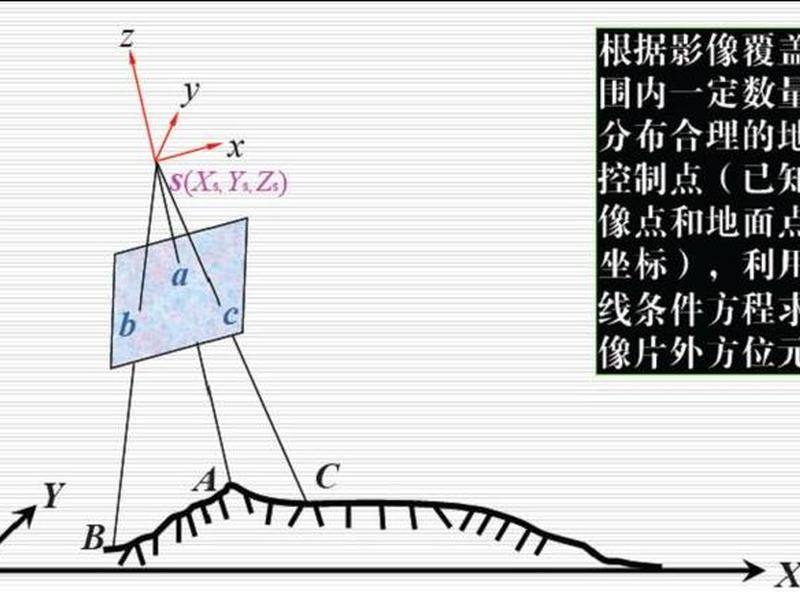

后方交会法的核心思想，源于平面几何的确定性原理。当你在一个未知点P上，能够观测到至少三个已知坐标点（A、B、C）之间的水平夹角（例如∠APB和∠BPC），那么点P在平面上的位置就被唯一确定了。这就像一个迷途的旅者，通过观察远处三座已知位置的山峰之间的夹角，就能在地图上标出自己的所在。其数学基础是三角函数与坐标几何的严密结合，通过观测角值，构建一系列方程，最终解算出待定点的精确坐标。

极坐标法的原理则更为直观。它需要一个已知的测站点坐标和一个已知的方向（通常通过后视另一个已知点来确定）。确定新点时，只需测量从测站点到待定点的水平距离，以及该方向与已知方向之间的水平夹角。本质上，它是将极坐标系（角度和距离）转换为直角坐标系（X，Y坐标）的过程。这种方法思路直接，计算简便，是工程放样中最基础、最广泛应用的方法之一。

两者原理的差异，决定了其应用场景的分野。后方交会是一种“无中生有”的定位艺术，在控制点难以到达或需要灵活设站时大放异彩；而极坐标法则是一种“由点及点”的精准传递，在通视良好、控制点便于利用的场景下效率极高。

二、操作流程：自由设站与定向测量的对决

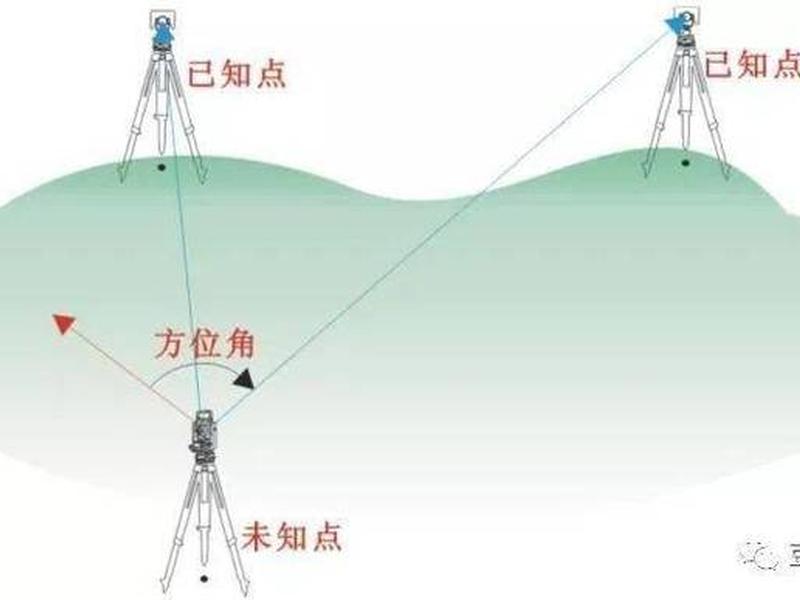

后方交会法的现场操作，充满了现代测量的智能与便捷。作业人员无需事先知道测站点的坐标，可以先将全站仪架设在便于观测、视野开阔的任意未知点上。完成整平对中后，进入仪器的“后方交会”程序，依次照准并测量三个或更多个已知控制点。仪器内置的微处理器会实时采集角度和距离数据，并瞬间完成复杂的坐标解算，自动将当前架设点设为新的测站，并完成定向。这个过程极大地减少了迁站次数，保护了原有控制点不被破坏，尤其在桥梁基坑、隧道内部等通视条件受限的复杂环境，优势无可比拟。

极坐标法的操作流程则体现了经典测量学的严谨步骤。必须将仪器精确架设在已知坐标的测站点上，并输入该点坐标。接着，需要后视另一个已知点进行定向，建立绝对的方位基准。只有完成这些前期设置，才能开始对待放样点进行观测。每测量一个点，都需要照准、测距、记录。其流程环环相扣，对测站点与后视点的通视性要求极高，一旦这两个已知点被遮挡或破坏，整个测站便无法建立。

从流程对比来看，后方交会是“先观测，后建站”，赋予了测量工作前所未有的灵活性；而极坐标法是“先建站，后观测”，依赖于稳定、可靠的已知点网络。

三、精度与误差：条件约束下的博弈

任何测量方法都无法摆脱误差的纠缠，后方交会法与极坐标法在精度控制上各有其独特的“命门”。后方交会的精度高度依赖于已知点图形的几何强度。最理想的情况是待定点位于由三个已知点构成的三角形内部，且观测角度在30°至120°之间。如果已知点与待定点近乎共圆（即落入所谓的“危险圆”），则方程会出现多解或无解，导致解算失败或精度急剧下降。选点时必须刻意避开这种危险图形，有时需要增加观测已知点的数量（如观测4个或更多点）来提升冗余观测，进行平差计算以提高精度和可靠性。

极坐标法的误差来源相对直接，主要包含测站点点位误差、定向误差、测角误差和测距误差。其中，定向误差的影响会随着放样距离的增加而被放大。极坐标法要求后视距离尽可能长，以减小定向偏差对结果的影响。它的精度传递是线性的，容易预估和控制，但在长距离或需要多次转站的工程中，误差容易累积。

可以说，后方交会的精度是一场与几何条件的“智能博弈”，而极坐标法的精度则是一场与仪器性能和操作规范的“硬性较量”。

四、应用场景：复杂环境与常规放样的舞台

在实际工程中，两种方法根据其特性，占据了不同的应用舞台。后方交会法是解决棘手测量难题的“王牌”。在大型线性工程（如高铁、高速公路）中，控制点常布设在线路两侧，远离施工中心区域。当需要在深基坑底部、高墩柱顶部或隧道开挖面进行放样时，从原有控制点直接使用极坐标法往往无法通视。测量员可以在基坑边、墩旁或隧道内找一个能同时看到多个远处控制点的位置，使用后方交会法快速建立临时测站，从而高效完成局部精细放样，避免了布设复杂支导线的繁琐和误差积累。

极坐标法则是常规施工放样的“主力军”。在场地平整、建筑物轴线投测、规则结构物构件安装等场景下，控制点布设密集，通视条件良好，使用极坐标法流程标准化、速度快、技术员熟悉度高。它就像测量界的“标准流水线”，在适合它的环境中，能稳定、高效地输出成果。

五、技术演进：智能化与一体化的未来

随着全站仪技术的飞速发展，两种方法都在向智能化、自动化演进。现代智能全站仪的后方交会功能已经高度集成和简化。仪器可以自动识别并照准棱镜，快速完成多组观测，实时显示点位精度估计和残差，并给出图形化提示，警告用户是否接近危险圆条件。一些高端型号甚至支持“自由设站”功能，可以融合后方交会与多测回测角，实现更高精度的自动化设站。

极坐标法也早已告别了手工计算的时代。全站仪内置的放样程序，可以引导测量员快速瞄准设计坐标所对应的方向，并实时显示当前棱镜位置与设计位置的偏差，实现“所见即所得”的引导式放样。两者都已成为现代数字化施工测量系统中不可或缺的模块，与BIM模型、三维设计数据无缝对接，推动着测量工作从“定位”向“数字化建造导航”的深刻变革。

六、选择策略：权衡利弊的智慧

面对具体的测量任务，如何在这两种强大工具中做出最优选择？这需要基于现场条件和工程需求的综合判断。当已知控制点稳固但通视条件差、需要频繁变换测站位置、或需要保护控制点免受施工干扰时，后方交会法是首选。它牺牲了一点理论上的绝对精度（在图形良好时仍可很高），换来了无与伦比的灵活性和作业效率。

反之，当测区范围不大、控制点通视良好、放样点密集且对绝对精度要求非常严格时，极坐标法则是更稳妥、更直接的选择。它流程清晰，误差来源明确，易于检核，是建立施工基准和控制主轴线的不二法门。许多时候，两者并非互斥，而是交替使用。例如，先用后方交会在施工区域中心加密一个高精度的临时控制点，再以此点为测站，用极坐标法进行大范围的详细放样，从而兼得灵活与高效。

测量，是工程建设的眼睛。后方交会法与极坐标法，正是这双眼睛中两种不同视角的智慧。后方交会法以其“以未知求未知”的反向思维，打破了空间束缚，赋予了测量者更大的自由；极坐标法则以其“从已知到未知”的严谨逻辑，构建了精度传递的可靠链条。它们并非简单的孰优孰劣，而是在不同的战场各显神通的利器。理解它们的原理、掌握它们的特性、洞察它们的局限，方能在地形复杂的现场，灵活运用，精准定位，用数据和坐标，勾勒出现代工程的宏伟蓝图。从传统的手工计算到今天的智能全站仪一键解算，技术改变了形式，但追求精确与高效的核心精神，始终是测量技术永恒的灵魂。
