在测绘与工程测量的神秘世界里，有一种方法能让测量员如同一位运筹帷幄的军师，只需在未知的战场上安营扎寨，环顾四周已知的“坐标灯塔”，便能精确计算出自身所在的位置。这便是后方交会法，一种融合了几何智慧与数学美学的定位艺术。它不仅是传统测量中加密控制网、自由设站放样的利器，更是连接现实空间与数字坐标的关键桥梁。本文将深入后方交会公式推导的数学腹地，层层剥开其精妙的内在逻辑，带您领略从几个简单角度观测到最终坐标解算的完整思想旅程。

一、核心原理与问题构建

后方交会的核心思想，源于一个朴素而强大的几何构想：在一个平面上，若已知三个固定点A、B、C的精确坐标，并在一个未知点P上，观测得到三个方向之间的两个水平夹角（例如∠APB和∠BPC），那么点P的位置在理论上就被唯一确定了。这好比在茫茫大海上，通过测量到三座已知灯塔的方位角差，来确定船只的精确位置。

这一构想将实际的测量问题，抽象为一个纯粹的平面几何问题：已知三角形ABC三个顶点的坐标，以及点P对边AB、BC所张的视角（即α和β），求解点P的坐标。问题的美妙之处在于，它无需在已知点架设仪器，实现了“单站定全局”的高效作业模式，特别适用于已知点难以到达或需要快速设站的场景。

将这一几何构想转化为可计算的数学模型，并非一目了然。我们需要建立角度观测值与坐标未知数之间的数学关系。通常，推导的起点是方向角或方位角的概念。设从点P指向点A、B、C的方向角分别为θ_A, θ_B, θ_C。那么，观测得到的夹角α = θ_B

二、关键公式的经典推导路径

经典的推导路径致力于消去难以直接求解的方向角θ，直接建立已知点坐标、观测角与待求点坐标的方程。一种广为流传的推导方法，巧妙地利用了三角形中的正弦定理和坐标几何。

考虑三角形PAB和三角形PBC。在△PAB中，根据正弦定理，有边PA与PB的比值与角α及其对角（即∠ABP或∠BAP，具体取决于P点相对于AB的位置）的正弦有关。但直接应用正弦定理会引入新的未知边角。更精妙的思路是引入“辅助角”或利用“cot函数”进行变换。

另一种更代数化的推导，是从方向角正切公式出发。由tan(θ_B

历史上，测量学家们推导出了多种等价的计算公式，其中一种优雅的形式表现为加权平均公式：P点的坐标是三个已知点坐标的加权平均，即 x_P = (P_A x_A + P_B x_B + P_C x_C) / (P_A + P_B + P_C)，y坐标同理。这里的权P_A, P_B, P_C并非随意设定，而是由观测角α、β以及已知点构成的三角形内角计算得出，具体表达式包含观测角余切值的组合。这个公式形式简洁，物理意义鲜明：P点的位置被三个已知点“拉拽”，每个点的“拉力”大小（权）取决于P点看向其他两点所张的视角。

三、危险圆的几何陷阱与规避

在后方交会这片数学沃土上，隐藏着一个著名的几何陷阱——危险圆。这是指当未知点P恰好位于由三个已知点A、B、C所确定的圆周上时，后方交会问题将失去唯一解，或者说解算公式会出现分母为零的情况，导致计算失败。

从几何视角看，位于同一圆弧上的点，对弦AB所张的圆周角相等。当P位于A、B、C的外接圆上时，无论P在圆弧的哪个位置，观测到的角度α和β（或其某种组合）都保持不变。这就导致了无穷多解，P点坐标无法确定。从上述加权平均公式的推导过程来看，此时计算权值的分母会趋于零，导致权值无法定义。

这一特性决定了后方交会布点时的重要原则：必须确保待定点P远离三个已知点构成的外接圆。实践中，通常要求P点至危险圆的距离大于该圆半径的五分之一。已知点的分布也至关重要，应尽可能使P点与已知点构成良好的图形结构，例如近似等腰三角形或直角三角形，而避免已知点几乎共线或P点与已知点构成的图形过于扁平，这些都会严重影响交会精度，甚至使计算过程不稳定。

四、从平面到空间的算法演进

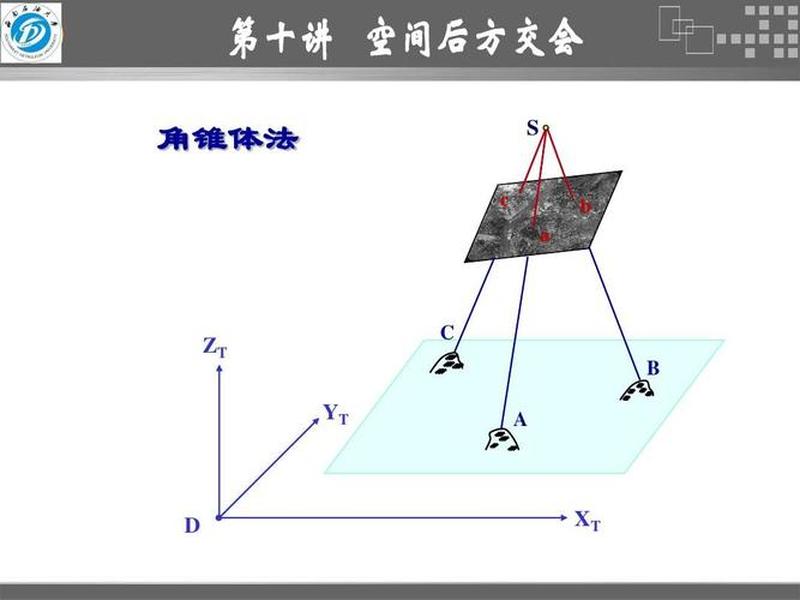

随着摄影测量与计算机视觉的发展，后方交会的思想从二维平面飞跃至三维空间，演变为空间后方交会。此时的目标不再是求解平面坐标，而是确定一张像片或一个相机在空间中的方位（六个外方位元素：三个线元素Xs, Ys, Zs确定摄影中心位置，三个角元素φ, ω, κ确定像片姿态）。

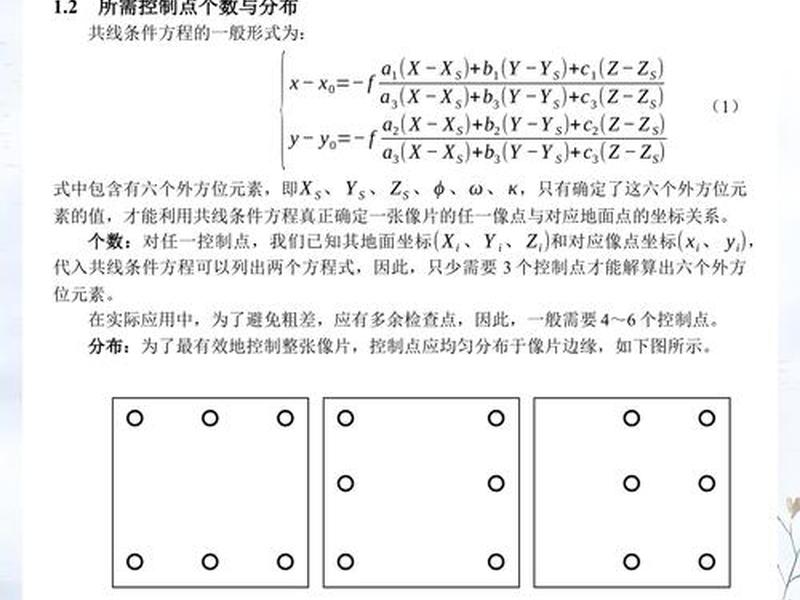

空间后方交会的数学模型基于共线条件方程：理想情况下，地面点、摄影中心（镜头中心）和相应的像点应位于同一条直线上。这个方程建立了像点坐标（x, y）、地面点坐标（X, Y, Z）、相机内方位元素（焦距f，像主点坐标x0, y0）以及待求的六个外方位元素之间的严密关系。

由于共线方程是非线性的，直接求解困难。标准的解法是采用迭代逼近的策略：首先给定外方位元素的初始近似值；然后将共线方程按泰勒级数展开，取一次项线性化，得到误差方程式；接着利用至少三个（通常需要更多以进行平差）地面控制点及其像点坐标，组成误差方程，按最小二乘原理建立并解法方程，解算出外方位元素的改正数；用改正数更新近似值，反复迭代直至改正数小于预设限差。这个过程完美体现了测量平差理论与现代计算技术的结合。

五、现代应用与计算实现

在当今的工程实践中，后方交会的计算大多已集成到全站仪、GNSS接收机或专业测量软件中，实现了自动化与智能化。操作者只需在未知点架设仪器，照准几个已知控制点进行观测（测角或边角同测），仪器内部的处理器便会自动完成前述复杂的推导与计算，瞬间给出测站点的精确坐标。

算法的实现代码，无论是嵌入仪器固件还是作为独立程序，其核心都围绕着前述的公式展开。以平面后方交会为例，程序需要处理观测数据的输入、角度系统的转换（度分秒与弧度的转换）、危险圆的判定、权系数的计算，最后执行加权平均或解算线性方程组。对于空间后方交会，程序则需要实现复杂的旋转矩阵计算、偏导数矩阵的构建、法方程的组成与求解等迭代循环。

值得注意的是，为了提升解算的稳健性和收敛速度，学者们不断探索新的算法。例如，引入更多的控制点进行最小二乘平差以提高精度和可靠性；利用验后单位权中误差评价成果质量；发展适用于任意旋转角度的稳健迭代算法，甚至探索基于监督学习等人工智能方法为迭代提供更好的初始值，以克服传统方法对初值依赖性强、可能陷入局部极值的问题。

六、精度影响与优化策略

后方交会的精度如同精密的钟表，受到多重齿轮的咬合影响。观测值本身的质量是首要因素，角度观测的误差会直接传递给坐标解算结果。控制点的精度更是基础，已知点坐标若存在误差，将系统性影响待定点的定位结果。

图形结构被证明是比单纯增加控制点数量更为关键的因素。理想的图形是待定点位于由已知点构成的三角形中心附近，且交会角（如α和β）在30°至150°之间，避免过小或过大。已知点本身的分布也应构成形状良好的三角形，而非接近共线。当图形条件不佳时，即使增加观测已知点的数量，对精度的提升也较为有限。

优化后方交会精度的策略是全方位的。在观测上，采用多测回观测取平均值来削弱偶然误差。在图形设计上，精心选择已知点，确保构成强图形。在计算方法上，采用边角联合后方交会，即同时观测角度和距离，可以极大改善图形强度不佳时的点位精度。引入第四个已知点进行检核计算，通过比较检核角的观测值与由坐标反算的计算值之差，可以有效发现粗差，确保结果的可靠性。
