在广袤的大地或复杂的工地上，如何仅凭几个已知点，就能迅速而精确地确定一个未知点的位置？这背后倚赖的，正是工程测量中一项堪称“定位魔法”的技术——后方交会。它颠覆了传统测量必须站在已知点上的束缚，赋予了测量者自由选择最佳观测位置的权力。本文将深入剖析后方交会的基本原理，揭开这项技术如何通过观测与计算，从已知中求解未知，实现空间坐标的精准捕捉。

几何与数学的基石：交会的本质

后方交会的核心，建立在坚实的空间几何与三角学基础之上。其本质是一个“反算”问题：在一个未知点P上架设仪器，通过观测至少两个（通常建议三个或以上）已知坐标点（如A、B点）的方向（水平角）和距离（斜距或平距），反向推算出测站点P自身的平面坐标乃至高程。

想象一下，你身处一个完全陌生的十字路口，但手中有地图，并且能清晰地看到远处两座标志性建筑的尖顶。如果你能测量出自己分别看向这两座建筑视线之间的夹角，以及（或）你到它们的距离，那么你在地图上的位置理论上就可以被唯一确定。这就是后方交会最直观的几何构想——通过构建以未知点为顶点的多个三角形，利用已知边长和角度解算未知顶点坐标。

从数学层面看，这个过程具体化为求解一组方程。对于每个已知点i，可以列出距离方程：(X_P

这种由观测值反推未知参数的模式，是后方交会区别于需要已知点设站的前方交会或极坐标法的根本特征。它巧妙地将测量的主动性从“已知点”转移到了“待测点”，为解决通视条件受限、已知点难以到达等实际测量难题提供了优雅的解决方案。

观测模型的演变：从纯角度到边角同测

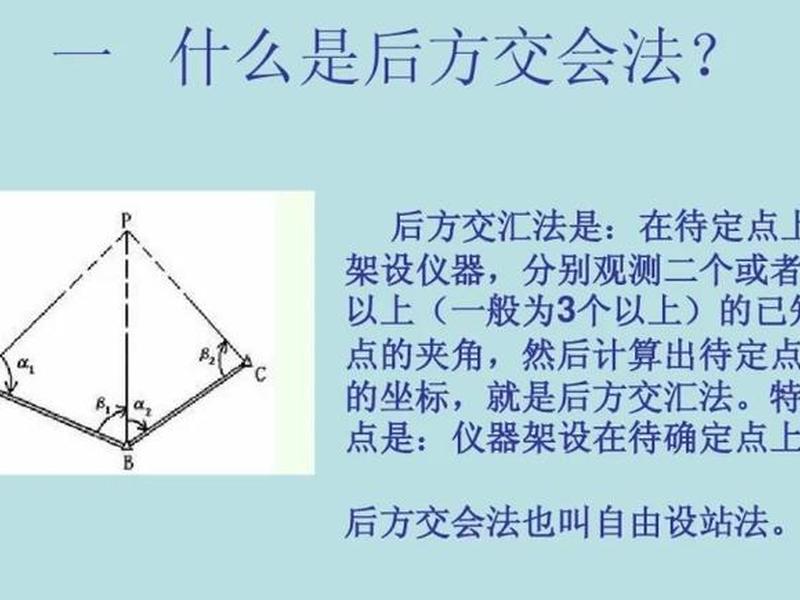

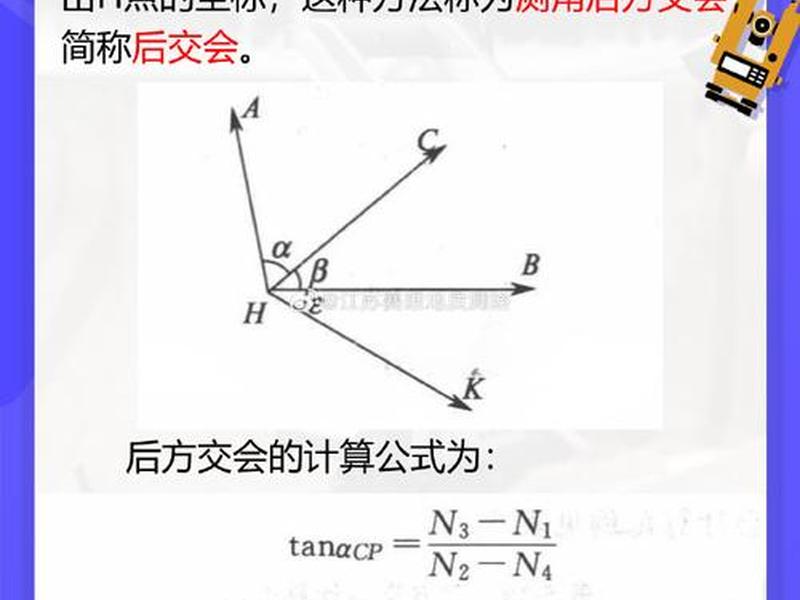

后方交会技术的发展，伴随着观测模型的不断进化，其原理也因观测元素的不同而呈现出不同的面貌和精度特性。最初的经典形式是测角后方交会，它要求至少观测三个已知点的水平方向，通过测量出的两个水平夹角（如∠APB和∠BPC）来解算未知点坐标。这种方法完全依赖于角度观测，其原理可追溯至前方交会公式的逆运算。

纯角度交会对图形结构极为敏感，且存在著名的“危险圆”问题——当未知点P恰好位于由三个已知点构成的外接圆上时，问题将出现无穷多解，导致计算失败。即使接近该圆，微小的观测误差也会被急剧放大，严重影响定位精度。在实际应用中，需要精心选择已知点，避免待定点与已知点接近共圆。

随着电子测距技术的成熟，测边后方交会和边角后方交会成为主流。现代全站仪标配的边角同测能力，使得后方交会原理得到了革命性简化与强化。通过直接测量到至少两个已知点的斜距（或平距）和方向，即可建立更稳健的数学模型。距离观测值的加入，极大地增强了解算的稳定性和可靠性，有效规避了纯角度交会的图形弱点。

边角后方交会的原理，是同时利用角度和距离两类观测值构建误差方程。距离提供了半径约束，方向提供了角度约束，两者结合大大降低了对已知点与未知点之间几何图形的苛刻要求。这使得测量员可以在更广泛的区域内自由选择设站点，只要能与足够数量的已知点通视并精确观测，就能获得高精度的点位结果。这种观测模型的演进，体现了测量技术追求更高效率、更强适应性的内在逻辑。

平差与优化：追求最可靠解

当观测的已知点数量多于最低要求（例如，观测了三个或更多已知点）时，就产生了冗余观测。这看似“多余”的数据，正是现代测量精度保障的灵魂所在。后方交会的原理不仅在于求出坐标，更在于求出在观测误差不可避免存在的情况下最可靠的坐标，这个过程称为平差。

最小二乘法是平差的核心原理。其思想是：由于观测值含有误差，当未知点坐标取某个特定值时，所有观测值的计算值（根据坐标反算的距离或角度）与实际观测值之间的差值（称为残差）的平方和达到最小。这个使残差平方和最小的坐标值，就被认为是未知点的“最或是值”或最优估计值。

全站仪内置的处理器正是基于这一原理，在后方交会测量完成后自动进行平差计算。仪器会快速处理所有方向与距离观测数据，通过迭代计算，求解出使整体改正数最小的测站点坐标(N, E, Z)和定向参数。这相当于用数学方法从一组带有噪声的数据中，提炼出最接近真实情况的信息。

平差过程还能产出宝贵的副产品——精度评定指标。仪器通常会显示本次后方交会的点位中误差、定向中误差或残差大小。这些数值如同定位结果的“健康报告”，让作业员能够客观评估此次设站的可靠性。如果使用三个以上已知点，平差系统还能通过分析残差分布，探测可能存在的粗差（如瞄错目标、输入错误坐标等），从而指导测量员进行检查或重测，确保成果质量万无一失。平差原理将后方交会从单纯的几何解算，提升为一套科学的、带有多余观测的质量控制体系。

危险圆的规避与图形强度

深入理解后方交会原理，无法绕开“危险圆”这一奇特而关键的概念。如前所述，在纯测角后方交会中，当未知点P位于由三个已知点A、B、C所确定的外接圆上时，无论P在圆上如何移动，所观测到的两个夹角α和β将保持不变。这导致方程出现病态，无法求出唯一解，该圆因此得名“危险圆”。

其原理根源在于几何条件的缺失。在危险圆上，已知点构成的约束出现了奇异性，角度观测无法提供径向信息，导致解算失败。即使P点不在危险圆上，但非常接近时，系数矩阵的条件数会变得很大，使得观测误差被显著放大，计算结果极不稳定，精度急剧下降。

在实际作业中，图形强度成为运用后方交会原理时必须考量的首要因素。图形强度指的是交会图形抵抗观测误差影响、保障解算精度的能力。一个理想的图形要求未知点与已知点构成的交会角适中（通常建议在30°至150°之间，避免过小或接近180°），且未知点应远离危险圆区域。

对于边角后方交会，由于加入了距离观测，其对危险圆的敏感度大大降低，但图形强度依然重要。良好的图形意味着距离和角度观测值能相互校验，形成强约束。现代全站仪的后方交会程序通常内置了图形强度分析功能，当用户观测完成后，仪器会提示交会质量，或建议剔除可能引起精度恶化的已知点观测值。理解并主动设计、选择强图形，是确保后方交会原理成功应用于高精度测量的重要实践智慧。

现代集成与自动化流程

今天，后方交会的复杂原理已被封装在全站仪高度智能化的操作流程之中，但其底层逻辑依然清晰可辨。从自由设站到完成定向，全站仪实现了一次完整的“空间定位初始化”。

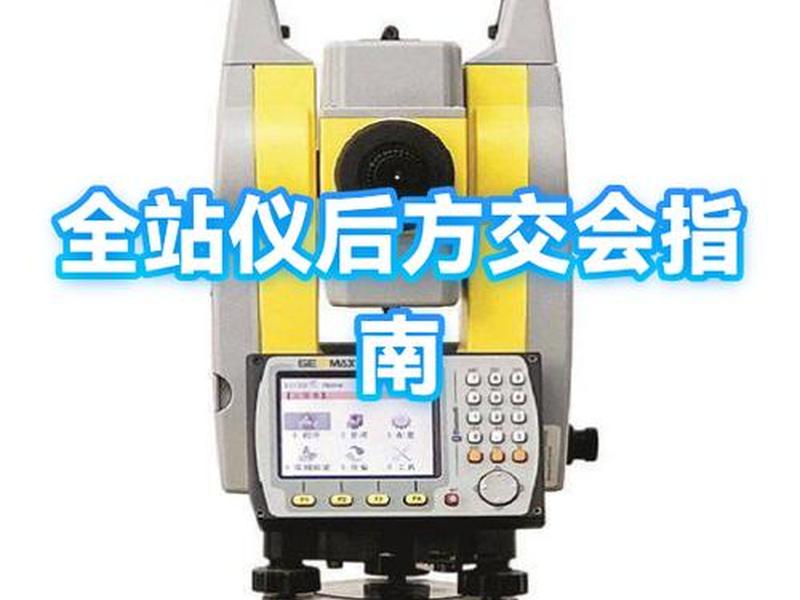

整个过程始于自由设站。测量员将仪器架设在任意通视良好的未知点P，大致整平即可。随后启动仪器的“后方交会”或“自由设站”程序。接着是观测已知点：依次精确照准并测量至少两个（推荐三个及以上）已知控制点上的棱镜。全站仪会同步记录下到每个点的水平方向、垂直角和斜距。

测量完成后，进入自动解算阶段。这是原理发挥作用的核心环节：仪器调用内置的数学模型（基于边角后方交会及最小二乘平差原理），将输入的已知点坐标与刚获取的观测数据一并处理，实时解算出测站点P的最或是坐标和定向角（即仪器零方向与坐标北的夹角）。最后进行精度确认：屏幕显示解算后的点位精度指标，如残差、标准偏差等。作业员判断精度合格后，确认设置，全站仪便瞬间完成了从“未知”到“已知”的蜕变，可以立即开始后续的测量或放样工作。

这一自动化流程，将深奥的数学原理转化为简洁的按键操作，但其每一步都严格遵循着后方交会的基本原理。它不仅是技术的集成，更是原理从理论走向极致便捷应用的体现，极大地降低了技术门槛，提升了工程效率。

原理驱动的广泛应用价值

后方交会的基本原理，决定了它拥有传统方法难以比拟的灵活性与强大的场景适应能力，这构成了其广泛应用的基石。其核心价值在于将设站自由还给测量者。在地形测绘中，测量员可以将仪器架设在山顶、楼顶等制高点，一次性观测四周分散的已知点，快速建立测站，避免反复搬站。在桥梁施工中，墩柱承台基坑深陷，从坑边已知点无法直接观测坑底待放样点，此时将全站仪自由架设于坑内或坑边合适位置，通过后方交会快速建站，便能直接高效地放样基坑内点位，省去了建立繁琐支导线的步骤。

在隧道工程中，洞口投点、地下控制网延伸经常面临通视条件恶劣、已知点难以直接使用的困境。后方交会原理使得仪器可以在隧道内任意适宜位置设站，通过观测洞外或已测段内的多个已知点，迅速确定自身位置和方向，为隧道精准贯通保驾护航。在变形监测领域，通过对固定监测墩的定期后方交会观测，可以精确解算监测点自身的位移变化，原理简单而有效。

正是这种“以不变应万变”的原理特性，使得后方交会成为解决众多特殊、复杂测量难题的钥匙。它打破了空间限制，将测量从“点对点”的线性思维，解放到“网对点”的全局思维，显著提升了外业工作的机动性和内业处理的可靠性。从大型基建到精细工程，其原理持续散发着不可替代的光彩。
