在现代化道路工程建设中，精度与效率是决定成败的双翼。想象一下，一张精密的道路设计图纸，如何精准无误地在大地上“生长”出来？这背后的核心魔法，便是RTK道路设计编辑与放线。这不仅是将数据转化为坐标点的技术过程，更是一场连接虚拟设计与物理世界的空间艺术。本文将为您揭开这层神秘面纱，详细阐述从道路设计文件编辑完成，到现场精准放样的完整流程与核心要点，助您掌握这门让蓝图落地的关键技艺。

道路设计的灵魂：数据编辑与导入

道路放样的前提，是拥有一份精确的“数字地图”——道路设计文件。这通常始于设计单位提供的《直曲表》，其中包含了路线起点、交点坐标、曲线要素（如缓和曲线长度、圆曲线半径）、里程桩号等核心参数。编辑工作的第一步，是在RTK手簿软件（如工程之星）的“道路设计”模块中，选择合适的设计模式。

主流的设计模式有两种：元素法和交点法。元素法如同用积木搭建道路，将整条路线拆解为点、直线、缓曲线、圆曲线等基本元素，并按照“点-直线-第一缓和曲线-圆曲线-第二缓和曲线-直线...”的严格顺序逐一输入组合。这种方法尤其适用于处理复杂的卵形曲线（如高速公路匝道中出现的圆缓圆组合）和回头曲线（转向角接近或超过180°的曲线），因其能灵活应对非标准线形。而交点法则更为直观，它以道路交点（JD）为单元，只需按顺序输入每个交点的坐标、曲线半径、前后缓和曲线长度即可，适用于大多数标准道路设计，但在面对卵形曲线和回头曲线时则无能为力。

完成数据输入后，务必设置正确的起点里程和计算间隔。软件会根据这些参数自动计算出整条路线上每个桩号的详细坐标，生成最终的.rod道路设计文件及对应的.dat坐标数据文件。编辑完成后，利用软件的“图形显示”功能预览路线形状，并与《逐桩坐标表》进行对比校验，是确保设计文件准确无误的关键一步，避免“垃圾进，垃圾出”。

放样前的精密校准：参数与设备准备

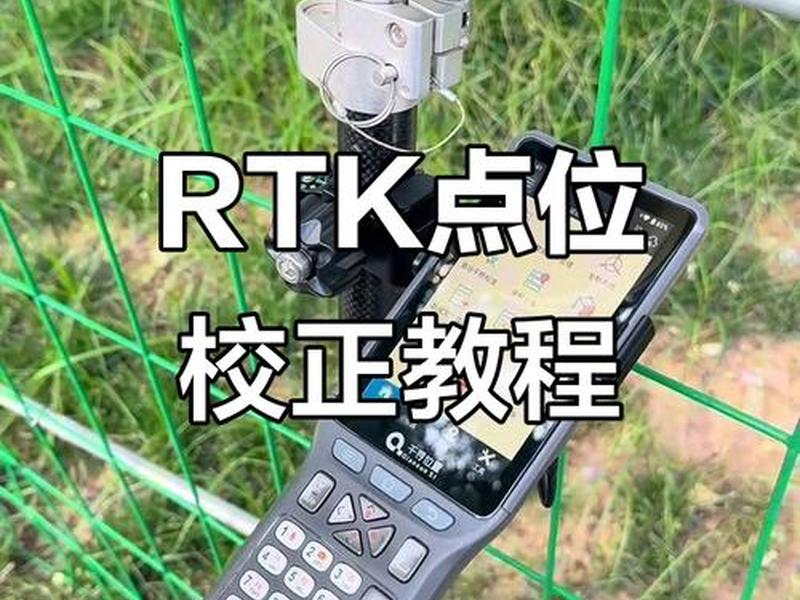

当完美的数字道路准备就绪，下一步便是为RTK设备注入“灵魂”——建立准确的坐标转换关系。RTK接收的原始信号是基于WGS-84坐标系，而工程应用通常需要地方坐标系或国家坐标系下的成果。必须通过参数计算（如四参数、七参数）将WGS-84坐标转换到施工坐标系。

这个过程需要在测区内已知的控制点上进行。将RTK基准站架设在已知点，移动站依次测量其他几个已知点的坐标，然后在软件中输入这些点的已知坐标与实测坐标，软件便会自动解算出转换参数。参数的精度直接决定了后续所有放样点的绝对位置精度。确保RTK设备获得稳定的固定解状态，并远离高压线、大面积水域等强干扰源，是保障数据可靠性的生命线。

放样前的准备工作还包括检查设备电量、对中杆气泡是否居中、手簿软件版本是否支持所需功能等细节。一个周全的准备工作清单，能为后续流畅高效的放样作业铺平道路，将意外中断的可能性降至最低。

核心放样操作：从点到线的空间定位

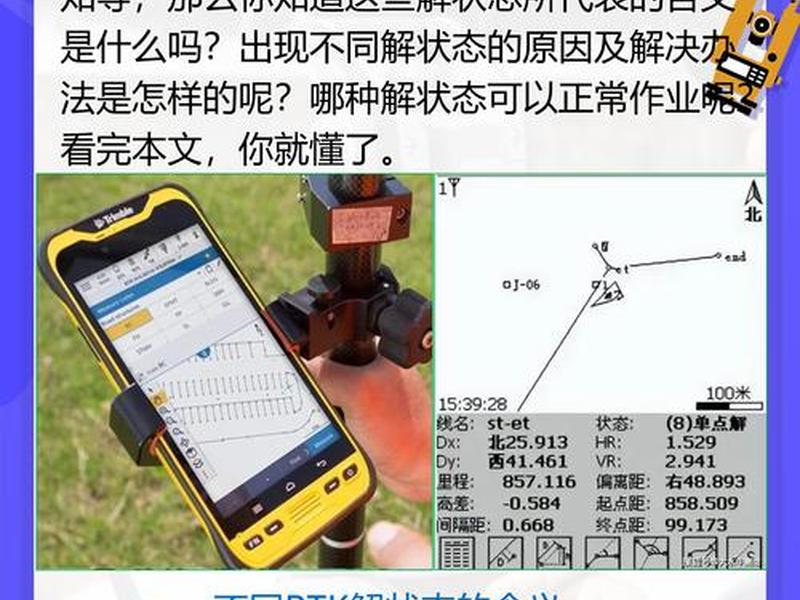

一切就绪后，便可进入激动人心的实地放样阶段。在工程之星等软件的“测量-道路放样”模块中，打开之前编辑好的道路设计文件，丰富的放样功能便呈现在眼前。点放样是最基础的功能，用于精准定位设计中特定的里程桩点。选中目标里程后，软件界面会实时显示当前位置与目标点的平面偏差（DX, DY），引导操作员移动直至偏差归零，此时地面点即为设计桩位。

中线放样功能则用于连续追踪道路的中线或边线。开启此功能后，移动站无论处于何处，屏幕都会实时显示当前位置对应的道路里程和偏距（距离中线的垂直距离，左负右正）。操作员可以根据偏距指示，轻松找到道路中线或指定距离的边线位置，并进行标记。这对于确定道路走向和边界极为高效。

进阶应用：横断面与边坡放样

除了确定道路平面位置，RTK在竖向和高程控制方面同样强大。横断面采集功能专为获取道路横向地形数据而设计。选定某个特定里程后，沿垂直于道路中线的方向移动，软件会自动记录一系列点的坐标和高程，从而快速生成该处的横断面地面线数据，为土方量计算和边坡设计提供依据。采集时务必确保采集了该里程的中桩坐标作为基准。

对于带有标准横断面、超高、加宽设计的复杂道路，自由标准横断面放样功能大显身手。它能根据设计文件，实时计算并显示当前位置相对于设计横断面的填挖高度，指导现场进行路基平整或结构层施工。而边坡放样功能则专注于边坡坡脚、坡顶等关键线的定位。它根据边坡设计参数，计算出边坡与原地面的交线位置，指导开挖或填筑，确保边坡坡度与设计一致，保障工程安全。

精度保障与疑难排解

高精度是RTK技术的生命。为确保放样精度，需多管齐下。设备校准是根基，确保RTK在固定解状态下工作，并定期校验参数。数据复核至关重要，放样前反复核对设计文件与《逐桩坐标表》，避免因编辑错误导致系统性偏差。现场作业时，应实时关注卫星数量与信号质量，避免在信号遮挡严重的区域进行关键点放样。

对于关键点位，采用多次测量取平均值的方法能有效降低随机误差。若遇到放样点与设计意图存在微小偏差，需排查是否为对中杆杆高输入错误、控制点坐标录入有误或坐标转换参数不适用当前区域所致。理解常见问题，如出现“单点定位”无法固定，可能是基准站坐标输入错误或无线电链路不通，方能快速应对。

效率提升与最佳实践

掌握技巧能让放样工作事半功倍。选择良好的作业时段，如避开电离层活跃的午后，有助于获得更稳定的解算结果。团队间通过无线电保持顺畅沟通，能减少移动站等待时间，提升整体效率。养成实时保存与备份数据的习惯，可防止因设备意外断电或软件崩溃导致数据丢失。

在长距离道路放样中，合理规划基准站站址，确保其覆盖整个作业区域，避免中途搬迁。对于大型项目，可以考虑使用网络RTK（CORS）服务，省去自架基准站的麻烦，并能获得更均匀的精度分布。将放样点提前导入手簿，规划最优放样路径，也能有效减少往返跑动的时间消耗。
