在道路建设的宏伟蓝图中，如何将纸上精密的线条，毫厘不差地“复刻”到广阔而复杂的地面上？这曾是测量员们面临的巨大挑战。如今，随着RTK（实时动态差分）技术的普及，这一过程已被彻底革新。它不仅将测量精度推向了厘米级，更将放样效率提升到了前所未有的高度。本文将深入剖析RTK道路放线的核心步骤与方法，带您揭开这项现代测绘技术的神秘面纱，掌握从数据准备到实地标定的完整流程，让道路施工的“第一笔”精准而高效。

一、 前期设计与数据准备

任何精准的放样都始于严谨的设计。在动用RTK设备之前，核心工作是将设计图纸转化为设备能够识别的数字语言。设计单位提供的《直曲表》是这一切的基石，它包含了道路的起点坐标、交点坐标、曲线要素（如半径、缓和曲线长度）、桩号以及转角方向等关键参数。

道路设计在软件中通常有两种模式：元素法和交点法。元素法如同搭积木，将整条道路分解为点、直线、缓和曲线、圆曲线等基本“元素”，并按行车方向逐一拼接。这种方法尤其适用于包含卵形曲线、回头曲线等复杂线形的道路，例如高速公路的匝道。而交点法则更为直观，它以路线交点为核心单元进行输入，每个交点下包含一段完整的线元（直线-缓和曲线-圆曲线-缓和曲线-直线），操作简便，但对于特殊曲线则无能为力。选择合适的设计模式，是确保后续放样数据准确无误的第一步。

完成数据输入后，软件会自动生成道路设计文件（如.rod格式）并计算逐桩坐标。必须进行严格的图形显示核对与坐标表比对。通过软件可视化界面检查道路线形是否平滑、转向是否正确，并抽取关键桩号坐标与设计方提供的《逐桩坐标表》进行复核。这个环节是拦截数据错误的最后防线，确保“垃圾数据”不会导致“垃圾工程”。

二、 设备架设与参数校准

带着完美的设计数据奔赴现场，下一步是让RTK系统“活”起来。系统的组建包括基准站和移动站。基准站需要架设在已知坐标的控制点上，或者通过单点定位获得概略坐标，其任务是连续接收卫星信号并播发差分改正数据。移动站则由测量员持握，负责接收卫星信号和基准站的差分信号，实时解算自身精确位置。

确保放样精度的灵魂在于“参数计算”，即我们常说的“点校正”。这是因为RTK直接输出的坐标位于WGS-84坐标系下，而工程施工使用的是地方坐标系或国家坐标系。通过测量至少两个（通常三个以上更可靠）已知控制点的WGS-84坐标和地方坐标，软件便能计算出两套坐标系之间的转换参数。完成校正后，务必使用移动站复测另一个已知控制点进行检核，只有残差在允许范围内，才证明整个坐标系系统搭建正确。

作业前的状态检查至关重要。必须确认移动站持续获得“固定解”信号（而非浮动解或单点解），并检查卫星数量、PDOP值（位置精度因子）是否良好。在信号遮挡严重的区域，可能需要调整基准站位置或使用网络RTK模式。一个稳定可靠的信号，是厘米级精度的根本保障。

三、 核心放样操作流程

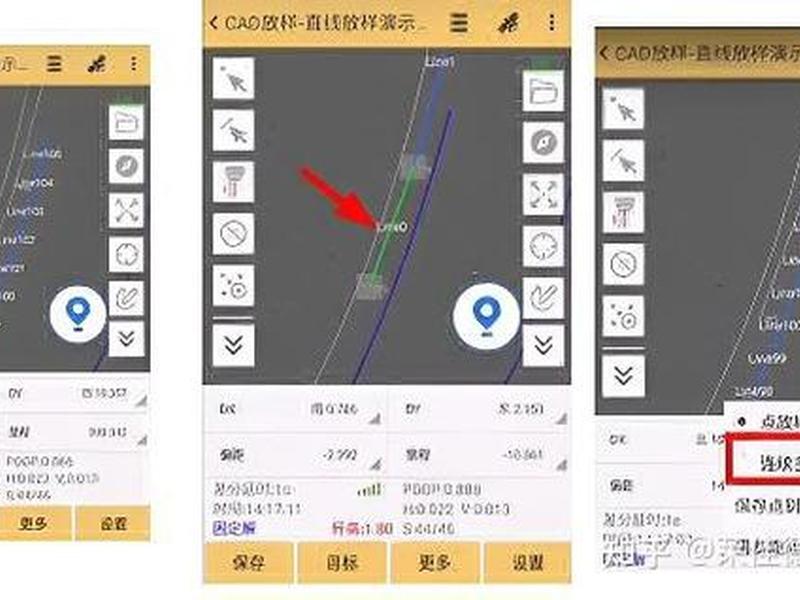

万事俱备，真正的“魔法”开始了。在手簿软件中进入“道路放样”模块，加载预先设计好的道路文件，屏幕上便会清晰地显示出道路的中线线形。放样的核心在于理解并运用两个关键导航参数：里程和偏距。

里程代表了当前位置沿着道路中线方向，距离起点的长度。偏距则代表了当前位置垂直于道路中线方向的水平距离，通常规定左偏为负值，右偏为正值。放样时，手簿界面会实时动态显示这两个数值。我们的目标就是移动移动站对中杆，使屏幕上的“偏距”无限接近于0，“里程”逐渐接近目标桩号（如K0+100）。导航界面通常会用箭头或提示（如“向前2.5米，向左0.3米”）引导测量员移动，当两者都达到允许误差范围内时，该中桩点位置即被确定，打桩标记即可。

除了最基本的中桩放样，软件还提供了丰富的扩展功能。例如“加桩”功能，可以随时输入任意里程，软件即时计算并导航至该位置，这对于加密桩点或放样设计表中未明确的点位极为方便。整个过程直观如手机导航，大大降低了传统放样的技术门槛和劳动强度。

四、 边桩与横断面采集

道路施工远不止一条中心线。确定中桩后，需要依据设计宽度放出边桩，以确定路基开挖或填筑的边界。在道路放样界面中，通常有专门的“边桩放样”或类似功能。测量员只需输入边桩距离中桩的左侧或右侧距离（如左12.5米，右12.5米），软件便会自动计算出边桩坐标，并同样以里程和偏距的方式引导测量员定位。有些软件还支持标准横断面模板，可一次性放样出行车道、路肩、排水沟等多个结构边线。

横断面测量是获取现场地面高程信息、计算土石方量的关键步骤。进入横断面采集模式后，软件会生成一条垂直于道路中线的虚拟断面线。测量员需要首先采集该断面中桩点的坐标和高程，然后沿着断面方向，在地形变化点处采集数据。手簿会实时显示“横偏”（距中桩距离）和“填挖高差”（当前地面高与设计高的差值），指导测量员完整地采集出断面地形。这些数据可直接导出，用于生成横断面图并计算工程量。

这一步骤将RTK从单纯的“放样工具”升级为“数据采集中枢”，实现了从设计到施工，再到工程量核算的全流程数字化衔接。

五、 复杂结构物与边坡放样

现代道路是一条包含多种结构物的立体走廊。RTK技术同样能精准驾驭这些复杂元素的放样。对于涵洞、通道、挡土墙等结构物，可以在道路设计文件中预先定义其中心桩号、角度、尺寸等信息。放样时，选择“结构物放样”功能，软件会自动定位到最近的结构物，并显示其关键特征点（如角点、中心点）的坐标，可逐点进行放样，确保结构物与主路线的空间关系完全符合设计。

边坡放样是路基施工中的难点。在高填深挖路段，设计有复杂的边坡坡率与平台。RTK的边坡放样功能能够根据里程自动调用该断面的边坡设计参数。当测量员持杆在边坡附近移动时，手簿不仅显示偏距，还会动态提示“到坡脚距离”、“到上一级平台高差”以及实时的“填挖量”。它甚至会指示需要“向内”还是“向外”移动才能找到准确的坡面线，如同一位无形的向导，带领施工人员快速找到最经济的填挖界限。

六、 放样成果检核与注意事项

即使依赖高科技，检核环节也绝不能省略。完成一段放样后，应进行道路检核。随机选择已放样的桩点或边坡点，重新立杆测量，检查实测里程、偏距与设计值的吻合程度。可以抽查一些明显特征点，如已完成的路缘石角点，反算其坐标与设计坐标进行比对。这种事后检核是发现系统性错误（如参数错误、设计文件加载错误）的有效手段。

在整个RTK道路放样过程中，还有一些必须牢记的“军规”。信号是生命线，应尽量避免在高压线、密集高楼或茂密树林下作业，并时刻关注信号质量。对中杆气泡要精准居中，杆高要输入正确，这些细节直接影响高程精度。数据备份要养成习惯，每天的设计文件、采集数据都应及时导出并存档。仪器电池、手簿电量也需提前规划，避免野外作业中断。
