在道路建设的宏大画卷上，每一寸精准的线路都承载着发展的脉搏。你是否曾困惑于传统放样方式的繁琐与误差？是否渴望一种能将设计蓝图瞬间“打印”到现实大地上的神奇力量？今天，我们将一同揭开RTK道路设计放样的神秘面纱，探索如何将复杂的曲线与坐标，转化为施工现场清晰无误的指引。这不仅是一项技术，更是一场连接虚拟设计与实体工程的精密舞蹈。掌握它，意味着你握住了提升效率、保障质量的金钥匙。

道路设计的核心：三种输入法揭秘

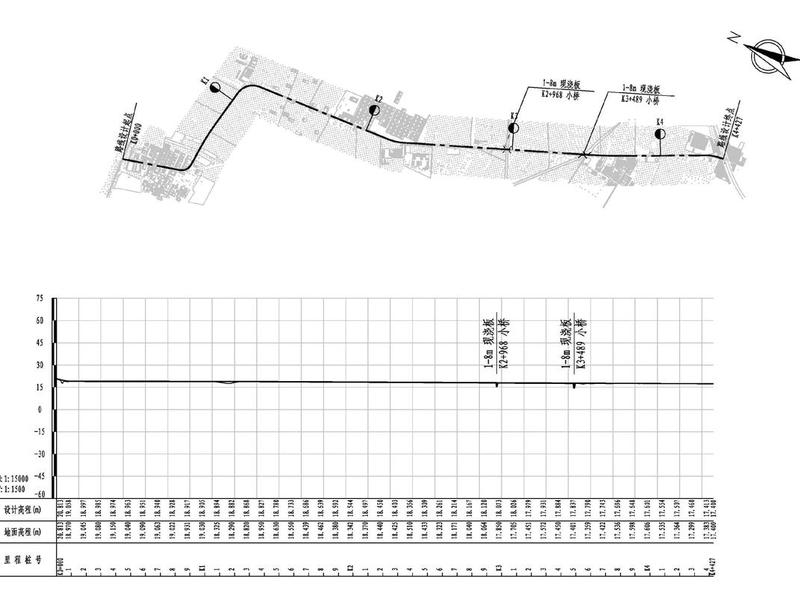

道路放样的基石，在于将设计图纸上的“语言”准确翻译成RTK设备能理解的“指令”。这主要通过三种主流方法实现，它们如同三位性格各异的翻译官。

交点法是最为直观和常用的方式。它直接处理设计单位提供的《直曲表》中的交点数据，你只需依次输入每个交点的坐标、圆曲线半径以及前后缓和曲线的长度。这种方法逻辑清晰，尤其适用于由直线、圆曲线和标准缓和曲线组成的常规道路。当遇到像“回头曲线”或“卵形曲线”这类特殊线形时，交点法可能就力不从心了。

元素法便展现出其强大的灵活性。它将整条道路视为由点、直线、缓曲线、圆曲线等基本“元素”像搭积木一样拼接而成。你需要严格按照“点-直线-第一缓曲-圆曲-第二缓曲-直线……”的顺序逐一添加。这种方法能精准处理任何复杂线形，是应对山区公路、高速公路匝道等复杂场景的利器。虽然输入步骤稍显繁琐，但它提供了对道路几何最根本的控制。

而对于一些由直线和圆曲线简单构成，且连接处并非严格相切的特殊路段，坐标法提供了一条捷径。它无需输入半径和方位角，只需输入特定线元终点的坐标即可，大大简化了输入过程。选择哪种方法，取决于设计数据的呈现形式与道路的实际复杂程度，灵活运用方能事半功倍。

实战演练：从数据到设计文件

拥有了方法，下一步便是亲手在RTK手簿软件中“建造”这条虚拟道路。这个过程，是理论与实践的第一次亲密接触。

以常用的工程之星软件为例，无论选择哪种设计模式，第一步都是新建一个道路设计文件。你需要准确输入道路的起点里程和计算间隔。接下来，便是根据《直曲表》或设计坐标，将一个个交点或元素数据地填入相应的字段。每一个数字都至关重要，一个坐标的小数点错误，都可能在实地导致数米的偏差。

在输入过程中，要特别注意“断链”的处理。断链意味着里程桩号的不连续，这通常是由于局部改线等原因造成的。正确的做法是将其分段处理，生成两个独立的道路设计文件，否则后续的里程计算将一片混乱。数据录入完成后，务必点击“保存”与“计算”。软件会生成道路图形供你预览，并计算出详细的逐桩坐标表。

这是至关重要的一步： 你必须将软件生成的逐桩坐标与设计方提供的《逐桩坐标表》进行逐一比对校验。任何细微的不符都需要回溯检查输入数据，直到完全吻合。这份生成的设计文件（如.rod文件），就是你接下来所有放样作业的“总司令部”。

精准放样：将蓝图“钉”在大地上

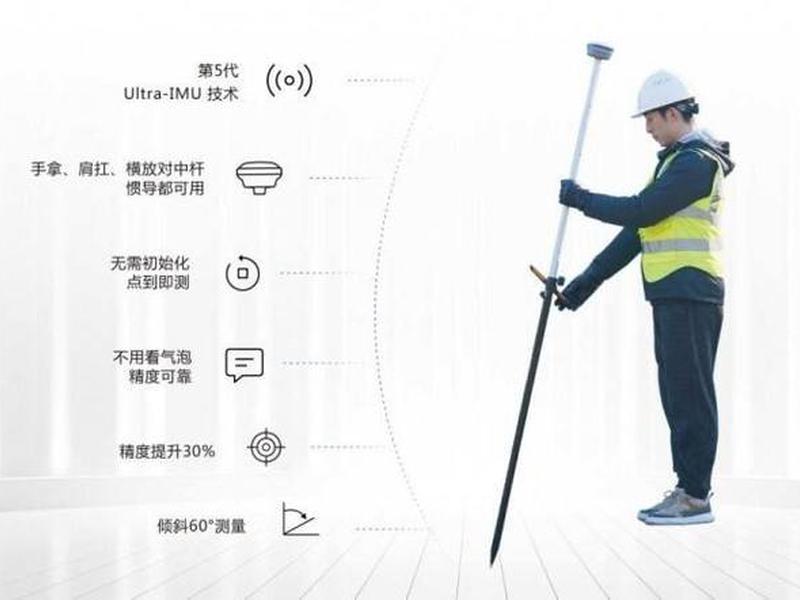

当设计文件准备就绪，激动人心的实地放样环节便开始了。这不再是纸面推演，而是真刀地将虚拟坐标转化为地面上的实实在在的点。

进入软件的“道路放样”功能，加载你精心准备的设计文件。界面会实时显示你当前位置相对于道路中线的里程、偏距和填挖值，导航清晰如同汽车GPS。核心的放样功能主要包括“点放样”和“中线放样”。若需放样某个特定里程的桩点，就使用“点放样”，软件会引导你移动至目标点，直到偏差归零。

而“中线放样”模式则允许你沿着道路中线或设定好偏距的边线自由行走，系统会持续反馈实时位置信息，非常适合进行中桩、边桩的连续放样作业。对于道路施工中的横断面采集、边坡放样等专项任务，软件也提供了对应的模块。图形化的界面让位置关系一目了然，即使复杂的三维空间关系也变得直观可感。

效率飞跃：AI与图形化施工革命

技术的进步永不停歇，现代RTK道路解决方案正在向智能化和图形化深度演进，带来效率的阶跃式提升。

一些领先的厂商已经引入了AI智能识别技术。你只需上传设计单位提供的标准格式文件（如Excel直曲表或PDF图纸），AI算法便能自动识别、提取并编译道路平纵横断面数据，准确率可达95%以上。这直接将过去可能需要数小时的数据录入与检核工作，压缩到喝杯咖啡的时间，从根本上杜绝了人工输入错误。

道路全要素图形化施工已成为新标杆。在放样界面上，道路中线、边坡、边沟、挡墙等所有设计要素都以立体图形实时呈现。你不仅能放样点，更能直观地看到结构物的空间形态与相互关系。施工人员无需再进行复杂的标高与距离换算，只需跟随屏幕上的图形指引和实时填挖数据，就能精准完成各类复杂结构的放样，施工精度和效率得到双重保障。

避坑指南：关键注意事项

再先进的工具，也需要正确的使用方式。掌握以下几个关键要点，能让你在RTK道路放样中避开绝大多数“雷区”。

信号是生命线。 基准站的架设位置必须开阔无遮挡，确保卫星信号稳定；移动站与基准站的距离不宜过远（通常建议10公里内），否则差分信号质量下降会直接影响精度。每次开工前或进入新测区，必须使用已知控制点进行点校正（参数转换），这是将RTK测量坐标与当地施工坐标系统一的关键步骤，跳过它，所有数据都将失去意义。

对于复杂线形，如山区道路中常见的回头曲线（转向角大于180°），在输入时需特别注意。在交点法中，它通常表现为“虚交点”，需要将其拆分为两个子交点（如JD4-1和JD4-2）进行输入，并正确设置半径等参数。而在元素法中，则需严格遵循其独特的元素组合规则。时刻谨记：外业放样的一切精度，都源于内业数据准备的万分细心。

内业成图：闭环与价值延伸

放样工作的结束，并非价值的终点。一套完整的RTK道路解决方案，实现了从外业到内业的无缝闭环。

在现场完成道路横断面数据采集后，这些数据可以轻松导入电脑端的专业软件。软件能够根据设计高程和采集的地面高程，自动批量生成横断面图，并准确计算出土石方填挖量。这彻底改变了传统方式下内业人员需要对照数据手动绘图、计算的繁琐局面，将几天的工作量缩短到几小时。

最终，这些成果可以导出为CAD等通用格式的图纸，直接用于工程计量、竣工资料编制和后续施工指导。这不仅极大地提升了内业工作效率，更确保了外业采集数据与内业成果的一致性，形成了“设计-放样-采集-成图”的数字化闭环，让道路建设的全流程都流淌着精准与高效的数据血液。
