在道路施工的宏大画卷中，精准的测量放样是勾勒第一笔蓝图的基石。传统方式依赖人工经验与图纸的反复比对，不仅效率低下，更易受环境与人为因素干扰，成为制约工程进度与质量的隐形瓶颈。如今，随着高精度定位技术的飞跃，RTK道路放样以其厘米级的精度与革命性的工作流，正重塑着施工现场的作业模式。本文将深入剖析RTK道路现场放样的完整流程，并结合直观的视频教程资源，为您揭开这项智能测量技术的神秘面纱，助您无论是新手入门还是技能提升，都能找到清晰的路径。

核心原理与技术优势

RTK，即实时动态差分定位技术，其核心在于通过基准站与流动站的协同，利用载波相位观测值实现实时的厘米级高精度定位。这项技术如同为测量员装上了“天眼”，能瞬间锁定目标点的三维坐标。相较于传统全站仪，RTK的优势是颠覆性的。它彻底摆脱了测站与目标点之间必须通视的束缚，在开阔地带、长距离线路测量中表现卓越，理论上作业半径可达十余公里。更重要的是，它通常只需一人操作，大幅降低了人力需求，并具备更强的全天候作业能力。在道路施工中，这意味着测量人员可以更快速、更灵活地在复杂地形中穿梭，将设计图纸上的每一条线、每一个点精准地“投射”到现实大地之上，为后续的路基开挖、路面铺设奠定无可挑剔的基准。

设备准备与项目设置

工欲善其事，必先利其器。开启RTK道路放样之旅的第一步，是确保设备处于最佳状态。这包括检查RTK主机、手簿、对中杆、电池等设备的完备性与电量充足。关键环节在于获得“固定解”——即手簿屏幕上的卫星图标显示为绿色固定状态，这标志着设备已接收到稳定的差分信号，精度达到厘米级。若使用网络RTK服务，需确保手簿数据网络通畅；若使用自建基准站，则需完成正确的设置与连接。

项目创建是数字世界与物理世界连接的桥梁。在手簿软件中，需要新建或选择正确的工程文件，并完成至关重要的坐标系统转换参数设置。这一步如同为地图赋予正确的“语言”，确保RTK测量的WGS84坐标能无缝转换成施工现场使用的国家坐标系或工程独立坐标系。参数计算通常需要至少两个已知控制点，输入其当地坐标与实测的WGS84坐标，由软件自动解算。参数精度直接决定后续所有放样工作的成败，因此必须仔细核对，确保无误。

道路设计文件导入与核对

现代道路放样已告别手动输入逐点坐标的繁琐时代。测量人员可以提前在专业的道路设计软件中完成平曲线、竖曲线、标准横断面、边坡、超高加宽等所有设计，生成一个完整的道路设计文件。通过数据线或无线传输，将这个文件导入RTK手簿的测量软件中。主流软件如工程之星等都能良好支持常见格式。

导入后，必须在软件中打开道路文件进行详细核对。这包括检查道路起点、终点里程是否正确，曲线要素是否完整，横断面设计是否加载成功。通过软件的图形预览功能，可以直观地浏览道路的整体线形。这一步骤相当于在虚拟世界中进行一次预演，确保所有设计数据准确无误地抵达现场，避免因文件错误导致大规模返工。核对无误后，这条数字道路便已整装待发，等待被精准地“打印”在施工现场。

中桩与边桩放样实操

中桩放样是道路放样的骨架。在手簿软件中进入道路放样模块，选择“中线放样”功能。软件界面会实时显示流动站当前位置相对于设计道路中线的里程、偏距和高程差。测量员只需手持对中杆，跟随手簿屏幕上箭头或导航条的指引移动——屏幕会明确提示向前、向后、向左或向右移动多少米。当偏距和纵向距离都接近零时，即找到了精确的中桩点位，此时打桩或喷漆标记即可。软件通常支持按固定桩间距自动切换下一个放样桩号，极大提升了连续性放样的效率。

边桩放样则基于中桩进行。在放样界面，可以选择“边桩放样”功能，输入左边或右边距中桩的设计距离。软件会自动计算出边桩的理论坐标，并同样以导航模式引导测量员抵达该点。对于带有标准横断面的道路，软件更能自动计算出路肩、坡脚、排水沟等特定结构物的边桩位置，实现一键放样。这个过程将复杂的几何计算完全交给仪器，测量员只需专注跟随导航，使得即使是复杂的弯道加宽段放样也变得简单直观。

横断面采集与边坡放样

横断面数据是计算土石方工程量的关键。在需要采集横断面的中桩位置，切换到“横断面采集”模式。手簿屏幕上会出现一条垂直于道路中线的红色参考线，代表理论横断面方向。测量员沿着垂直于道路的方向行走，软件会实时显示当前点相对于该中桩的横偏距离和高程。按照一定间隔采集地面点，这些点云数据便构成了该桩号的实地横断面。后期导出后，可与设计横断面叠加，直接计算填挖方面积。

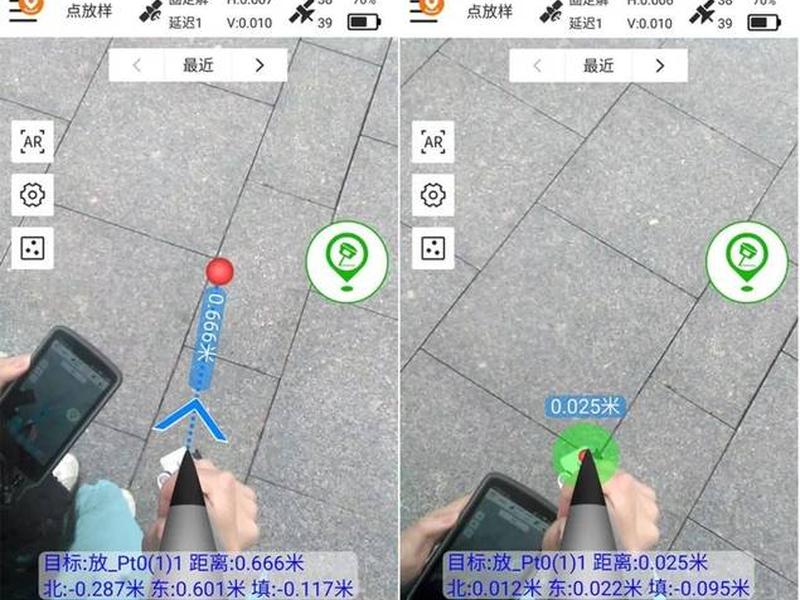

边坡放样是确保路基稳定的重要环节。在软件中选择“边坡放样”功能，并指定需要放样的边坡设计段落。手簿屏幕会以图形或数据方式，清晰指示出坡顶线、坡脚线的理论位置。当测量员持杆在边坡附近移动时，软件会实时显示当前位置相对于设计边坡的偏移量，并提示“向内”或“向外”移动多少距离以找到准确的坡面线。一些先进的RTK系统结合实景AR技术，甚至能将边坡设计线直接叠加在摄像头拍摄的真实场景画面上，实现“所见即所放”，在复杂地形中尤为高效安全。

成果检核与常见问题排解

放样工作并非一放了之，严谨的检核是质量的最后关卡。利用RTK的“道路检核”功能，可以在任意已放样点或关键位置进行复查。将对中杆立于已标记的点位，软件会立即显示该点的实测里程、偏距以及与设计值的偏差。任何超出允许误差范围的点都必须重新放样。还应抽查部分桩位的相对几何关系，例如相邻中桩的距离、边桩与中桩的垂直性等。

实践中常会遇到一些挑战。例如，在树木茂密或高楼旁，卫星信号可能受遮挡导致精度下降甚至失锁。此时应选择更开阔的位置重新获取固定解，或使用具备惯导功能的RTK，它能在信号短时中断时保持短时间内的精准推算。若放样点坐标整体出现系统性偏差，很可能是项目初始参数设置错误，需要重新检查控制点坐标和转换参数。熟悉设备报警信息的含义，并养成定期校核仪器精度的习惯，是保障RTK放样工作顺利进行的智慧。
