在工程测量与施工放样的精密世界里，当两个已知控制点遥相对望却无法直接通视时，一种名为“后方交会”的魔法便悄然登场。它如同一位智慧的侦探，仅凭已知的线索，就能推算出自身的位置。而南方全站仪，作为这一魔法的重要载体，以其稳定可靠的性能，成为众多测量工程师手中的利器。本文将深入剖析南方全站仪后方交会的完整操作流程，揭开其从原理准备到实战应用的神秘面纱，为您呈现一份清晰、详尽的行动指南。

一、原理认知：交会定位的几何基石

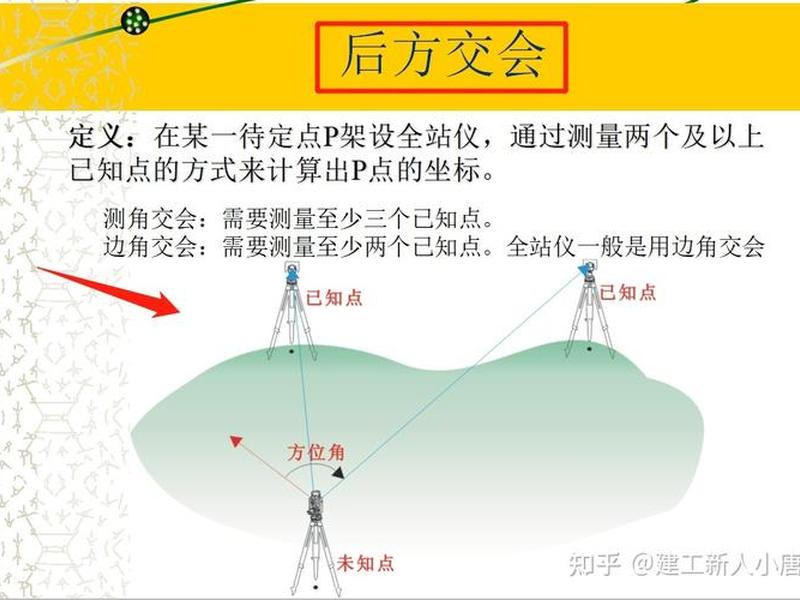

后方交会法的核心魅力，源于其简洁而坚固的几何原理。它本质上是一种“反推”艺术：测量员将全站仪自由架设在未知点P上，通过观测至少两个（通常为两个或以上）已知坐标点（如A、B点）的水平角与距离，构建出空间三角形关系。

这个过程的数学本质，是利用观测得到的角度和边长数据，结合已知点的坐标，通过三角函数公式严密解算出测站点P自身的平面坐标与高程。它打破了传统方法必须将仪器架设在已知点上的限制，赋予了设站极大的灵活性，尤其适用于已知点不通视、地形复杂或现场障碍物多的施工环境。

理解这一原理是成功操作的第一步。它意味着，成功的交会不仅依赖于正确的按键步骤，更依赖于对点位几何关系的深刻把握——已知点与待定点构成的夹角最好在30度至120度之间，避免接近0度或180度，否则将导致解算结果不稳定甚至失败，这就是所谓的“危险圆”问题。

二、前期准备：细节决定成败

一场成功的后方交会测量，始于周密细致的准备工作。现场踏勘至关重要。你需要确认至少两个（推荐三个以上以提高精度）已知控制点的位置，并确保从你计划架设仪器的未知点P处，能够清晰通视这些已知点。检查棱镜杆是否完好，棱镜常数是否设置正确。

仪器与工具的准备不容有失。为南方全站仪充满电，检查其光学对中器、管水准器是否正常。携带经过校准的钢卷尺，用于精确量取仪器高和棱镜高——这两个数值的误差将直接传导至高程结果。一份清晰的已知点坐标清单、记录表格以及适合现场环境的脚架，都是必不可少的伙伴。

是心智的准备。保持耐心与细致，因为测量是一项与微小误差斗争的工作。在脑海中预演一遍流程，明确每个步骤的目的，这能帮助你在实际操作中保持冷静，避免因紧张而误操作。

三、仪器架设与整平：稳定的开端

在选定的未知点P上，张开三脚架，目估使架头大致水平且高度适宜。小心地将南方全站仪从箱中取出，安置在架头上，并立即旋紧中心连接螺旋。安全，永远是第一要务。

接下来进行粗略整平。通过伸缩三脚架腿，使圆水准气泡大致居中。这个过程需要一些手感，目标是让仪器处于一个大致水平的初始状态。然后，进行精密整平。转动仪器的照准部，使管水准器与任意两个脚螺旋的连线平行，同时相向或反向旋转这两个脚螺旋，使气泡精确居中。

将照准部旋转约90度，调整第三个脚螺旋，再次使气泡居中。重复上述过程一至两次，直至仪器旋转到任何方向，管水准气泡均稳定居中。一个稳定且水平的仪器状态，是所有精确测量的物理基础，任何微小的倾斜都将在后续的角度和距离观测中被放大。

四、操作流程详解：步步为营

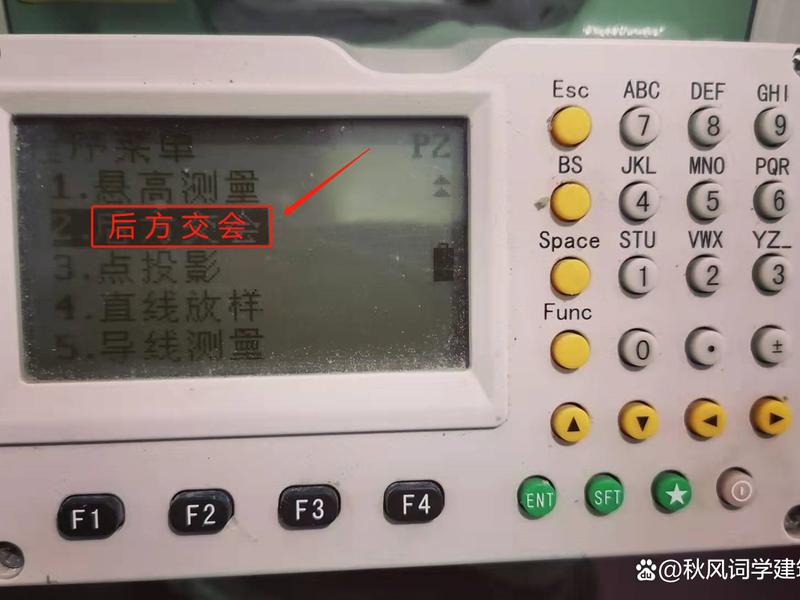

开机进入南方全站仪的主菜单界面。通常按“菜单”或“M”键，在出现的程序列表中找到“测量程序”或“放样”选项，进入后选择“后方交会”功能。系统可能会提示你创建一个新的作业文件或选择已有文件，按提示操作即可。

输入测站点信息。虽然此时测站点坐标未知，但需要给这个待定点设定一个临时点号（如P1），并输入实测的仪器高。仪器高是指地面标记点至全站仪侧方或下方指定标志线（通常是横轴中心）的垂直距离，需用钢卷尺仔细量取两次取平均。

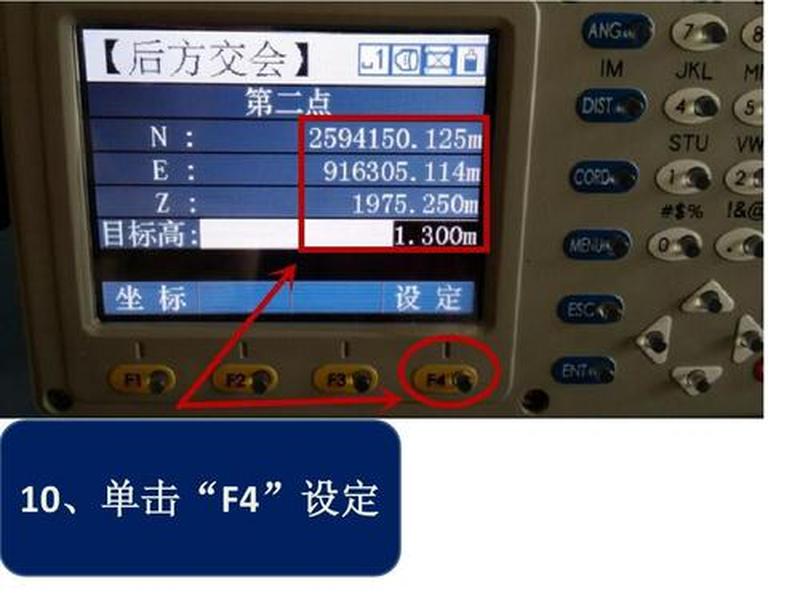

然后，开始观测第一个已知点（如A点）。在“点号”栏输入已知点A的预设点名，或直接手动输入其NEZ坐标。准确量取并输入架设在A点上的棱镜高。指挥司镜员将棱镜立于A点中心，全站仪照准部精确瞄准棱镜中心。确保十字丝横竖丝严密对准，先进行粗瞄，再用水平与垂直微动螺旋完成精瞄。按下“测量”键（通常选择“测距”模式），仪器会发射激光测量斜距，并自动记录水平角和竖直角。测量完成后按“确定”保存数据。

五、观测完成与计算检核

用完全相同的步骤，观测第二个已知点B。输入B点坐标与棱镜高，精确瞄准并测距保存。当观测完至少两个已知点后，仪器界面通常会提示“计算”或显示“残差”。

南方全站仪的内置计算程序会基于您输入的所有观测数据（角度、距离）和已知点坐标，快速解算出测站点P的坐标。关键的一步来了：密切关注屏幕显示的“残差”或“标准差”。这个数值代表了本次交会计算的内部符合精度，一般要求平面坐标残差在几毫米以内（例如5mm）。如果残差过大，系统可能会报警或提示“无法计算”。

残差过大通常意味着观测过程中存在粗差。您需要冷静排查：已知点坐标输入是否正确？点号是否对应？仪器高和棱镜高是否输错？观测时瞄准是否精确？已知点与测站点构成的图形是否太差（如近似直线）？根据提示，您可以返回重新测量某个点，或检查输入数据。

六、设站完成与实战放样

当残差满足精度要求后，果断按下“确定”或“记录”键，接受计算出的测站点坐标。至此，南方全站仪便以这个新解算出的坐标作为当前测站坐标，并自动将后视方向（如至A点的方向）设置为零方向或已知方位角，完成了“设站”过程。

现在，仪器已经“知道”了自己在地球坐标系中的精确位置和方向。您可以立即开始后续的测量工作。进入“放样”菜单，输入您需要放样的目标点设计坐标，仪器会实时显示当前棱镜位置与目标点的方向与距离偏差（如“向左0.123米，向前0.456米”），引导司镜员快速抵达目标点位。

在放样过程中，建议偶尔检查一下后视方向，以确认仪器没有因人为碰动或自身沉降而发生偏移。后方交会法设站的灵活性背后，是对测量员严谨作风的持续考验。每一个放样点的精准落地，都是对前期所有细致步骤的最佳回报。
