在测绘工程与建筑施工领域，精准高效的放样工作是确保项目从图纸走向现实的关键一步。南方RTK测量仪器以其卓越的稳定性和用户友好的操作界面，已成为众多测量工程师的得力助手。掌握其从设备准备到最终点位放样的完整流程，不仅能大幅提升外业作业效率，更能确保测量成果的毫米级精度。本文将深入剖析南方RTK仪器进行测量放样的核心步骤，带您解锁高效精准的测绘新境界。

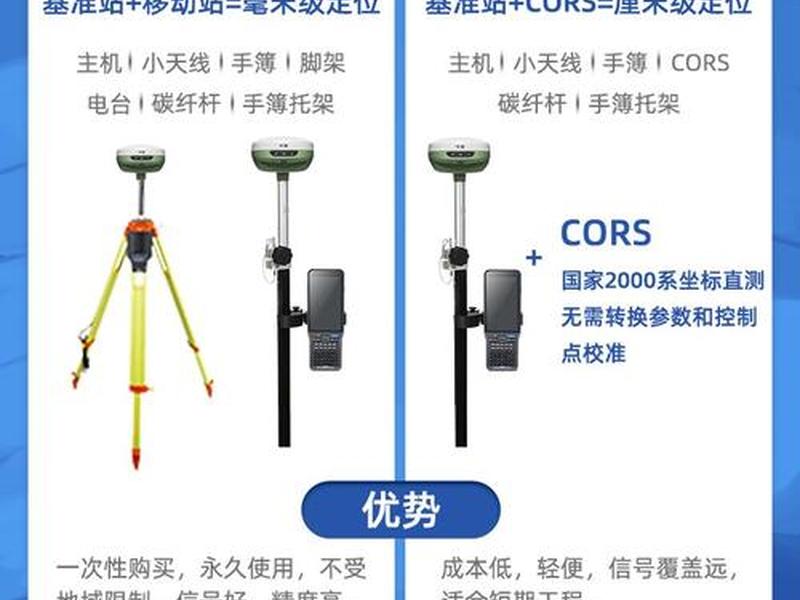

一、设备连接与初始化

万事开头难，稳定可靠的设备连接是成功的第一步。南方RTK系统通常由基准站、移动站及手簿（控制器）组成。开机后，首要任务是通过蓝牙或Wi-Fi建立手簿与移动站主机之间的稳定通讯。高版本工程之星软件通常内置便捷的蓝牙管理器，搜索并连接对应主机编号即可。若使用传统COM口方式，则需在系统设置中手动配对串口。确保连接成功后，手簿界面应显示主机坐标及卫星状态，这是后续所有操作的基石。

连接建立后，需进行工程创建与坐标系统设置。进入工程之星软件，点击新建工程，根据项目需求命名并选择存储路径。紧接着是至关重要的坐标系统配置环节，必须依据设计图纸或甲方提供的坐标系参数，准确输入椭球体、投影方式及中央子午线等信息。一个正确的坐标框架，如同为整个测量工作建立了独一无二的“时空坐标系”，是所有数据准确性的根本保障。

完成基础设置后，需对主机工作模式进行配置。根据作业需求，将基准站设置为信号发射模式（通常选择电台或网络差分），将移动站设置为信号接收模式。若使用网络CORS服务，则需在移动站网络设置中正确输入CORS账号的接入点、端口、用户名和密码。这一切准备工作，如同为一次远航校准罗盘与填充补给，确保仪器在复杂的野外环境中能持续获得高精度的差分信号。

二、基准站的架设与启动

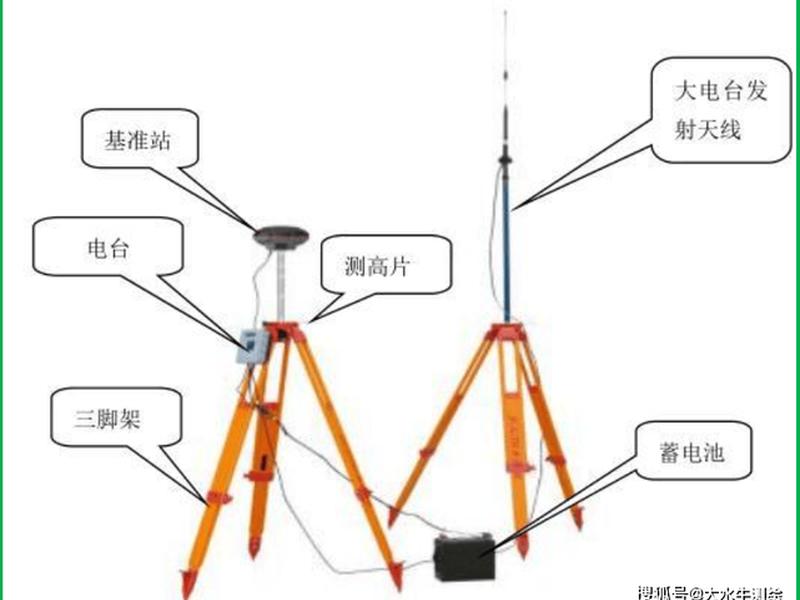

基准站是RTK系统的“心脏”，其位置选择与架设质量直接决定整个测量区域的信号覆盖与精度。应优先选择地势较高、视野开阔、远离强电磁干扰源的地点。将三脚架稳妥架设于已知控制点或未知点（后者需后续转换），严格对中整平，连接主机、电台天线与电源。电台天线应保持竖直，并与主机保持一定距离，避免信号发射干扰卫星接收。

架设完毕后开机，进入工程之星软件配置基准站。连接基准站主机后，在仪器设置中选择“基准站模式”，差分格式通常设置为CMRx或RTCM3.2。关键一步是输入或获取基准站坐标。若架设在已知点，则直接输入该点坐标；若架设在未知点，则需使用“单点定位”或“已知点设站”功能，待卫星信号稳定后获取当前WGS84坐标。随后点击“启动基准站”，当主机DL指示灯规律闪烁且电台TX灯同步闪烁时，表明差分信号已成功发射。

基准站便如同一座永不熄灭的“信号灯塔”，持续向四周广播修正数据。作业期间需确保电源稳定，并定期检查连接线缆与天线状态，防止因人为触碰或风力导致点位偏移。一个稳固的基准站，能为长达数公里的作业半径提供可靠的精度支撑。

三、移动站设置与固定解获取

移动站是测绘员的“延伸之手”。将移动站主机安装在对中杆上，连接天线并开机。在手簿上连接移动站后，将其工作模式设置为“移动站”。数据链模式必须与基准站匹配：若基准站使用电台，则移动站也选择电台模式，并将通道号调整为与基准站电台一致的频道；若使用网络CORS，则移动站选择网络模式并确保SIM卡流量充足、网络设置正确。

设置完成后，移动站开始搜索并接收基准站发射的差分信号与卫星信号。手簿界面上的解状态会从“单点解”逐步变化为“浮动解”，最终达到梦寐以求的“固定解”。固定解状态通常以图标颜色变化（如变绿）和提示信息标明，同时水平残差与高程残差显示为厘米级甚至毫米级微小数值。只有获得固定解，测量数据才具备高精度价值。

获取固定解的速度和稳定性受卫星数量、分布几何精度因子以及数据链质量影响。在建筑物旁或树林下，可能需要耐心等待或轻微移动位置以寻找更佳信号接收点。一旦固定，即可开始后续的坐标转换与测量放样工作，此刻的仪器仿佛拥有了“透视之眼”，能精准感知自身在地球坐标系中的确切位置。

四、坐标转换参数求解

获得固定解后，移动站输出的是WGS84坐标系下的经纬度坐标。而实际施工使用的是北京54、西安80或国家2000等地方平面坐标系。必须通过“求转换参数”将WGS84坐标转换到施工坐标系。这一过程是连接卫星空间与地面图纸的“魔法桥梁”。

需要在测区内至少选择两个（建议三个以上且分布均匀的）已知控制点。这些点既有已知的施工坐标系坐标，也需要用当前移动站在固定解状态下实地测量出它们的WGS84坐标。进入工程之星的“坐标转换”或“参数计算”功能，将每组点的两套坐标依次添加进去。

软件会自动计算出一组四参数或七参数（包括平移、旋转、缩放）。计算完成后，务必检查参数中的旋转角与缩放比是否在合理范围（旋转角通常极小，缩放比接近1），并查看残差值。残差一般应控制在厘米级以内，表明转换模型与已知点吻合良好。计算无误后，应用该参数，至此，移动站屏幕显示的坐标便已神奇地转变为施工所需的平面坐标与高程。

五、点测量与点放样操作

当一切准备就绪，便进入核心的测量与放样阶段。对于点测量，到达待测点后，将对中杆气泡严格整平，在手簿测量界面输入正确的仪器高（对中杆高度），修改点名，然后点击“测量”或“保存”。软件通常会自动采集多个历元的数据并取平均，以削弱随机误差，获得该点最终成果。

点放样功能则是指引测量员到达设计点位的“导航仪”。进入放样界面，从坐标库中选择或手动输入待放样点的设计坐标。软件会实时显示当前移动站位置与目标点的方位、距离偏差。跟随屏幕箭头与距离提示（如“向北5米，向东3米”）移动，当水平偏差与高程偏差均接近零时，即表示放样成功，此时在对中杆底部做标记即可。

在放样过程中，需保持对中杆稳定，接近目标点时宜缓慢移动。复杂环境下可结合“找点”功能，通过图形化界面更直观地定位。每一次成功的放样，都是将虚拟的数字坐标在现实世界中精准锚定的神圣时刻，是工程从蓝图迈向实体的关键落点。

六、数据管理与作业后检查

测量放样成果的妥善管理至关重要。工程之星软件支持将测量与放样点保存在指定工程文件中。应养成实时保存、规范命名的习惯。外业结束后，可通过数据导出功能，将坐标数据以多种格式（如TXT、CSV、DXF）导出至电脑，供内业成图或报表使用。

作业后必须进行精度检核。有效的方法是测量另一个已知控制点（未参与参数计算的点），比较测量值与已知值的差值，从而评估整个RTK作业体系的实际精度是否满足规范要求。还应检查设备电量，妥善收纳仪器，清洁对中杆尖头，为下一次作业做好准备。

整个流程如同完成一次精密的协同舞蹈，从设备唤醒到数据归档，每个环节都环环相扣。掌握南方RTK测量仪器的完整使用步骤，不仅能规避“信号失锁”、“放样偏差”等常见陷阱，更能将测绘工作的效率与可靠性提升至全新高度，让每一次放样都成为精准无误的空间艺术。
