在当今追求精准与效率的工程测绘领域，南方RTK技术如同一把锋利的数字刻刀，将设计蓝图精准镌刻于大地之上。其中，面放样与CAD放样是两项核心应用，它们分别应对场地整体平整与复杂线性工程定位的挑战。掌握这两项技能，意味着测量员能够告别繁琐的传统方法，以厘米级的精度和流畅的数字化流程，驾驭从广阔地块到复杂图纸的各类施工场景。本文将深入剖析南方RTK进行面放样与CAD放样的详细方法步骤，带您领略智能测绘带来的效率革命。

面放样：三维场地的智慧平整术

面放样功能专为不规则场地平整而生，其核心在于将一个设计平面快速、准确地投射到现实地形中。整个过程如同为大地进行“数字美颜”，通过RTK的实时动态定位，指挥施工机械进行精准的填挖作业。

操作始于准备工作。首先需确保RTK设备通过CORS账号或基站模式达到固定解状态，这是厘米级精度的基石。随后，在工程之星软件主界面点击“测量”，进入“面放样”模块。关键在于“目标”的设定：点击“添加”，可以通过手动输入、现场实时采集（点位获取）或从已有坐标点库中导入三种方式，获取构成设计平面的边界点坐标及高程数据。这些离散的点位如同三维空间的锚点，共同定义出目标平面的形状与坡度。

导入边界点数据并保存为特定文件后，软件会自动生成一个三角网模型。将显示参数中的“高程”切换为“高差”，屏幕便会实时显示当前仪器所在位置相对于设计平面的填挖值。测量员只需手持移动站，根据屏幕提示的“高差”数值（正数为填方，负数为挖方）进行移动，即可在现场快速标定出任意一点所需达到的设计高程。这种直观的引导方式，极大提升了场地平整、路基施工等工作的效率与精度。

CAD放样：将图纸直接铺在大地上

如果说面放样处理的是“面”，那么CAD放样则精于“线”与“点”。它实现了从电脑设计图纸到实地标定的无缝衔接，是道路、管线、建筑基础等线性工程放样的利器。其魅力在于，无需手动输入成千上万个坐标，直接调用CAD设计文件即可。

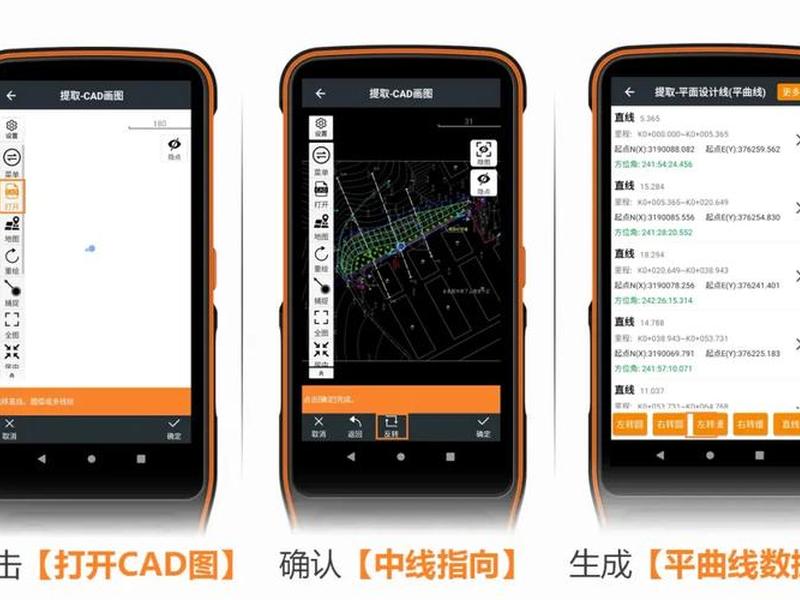

开启这项功能，首先需要在仪器获得固定解后，于工程之星主界面点击“测量”，选择“CAD放样”。进入界面后，点击右侧的文件夹图标，从手簿存储路径中找到并选中需要放样的DWG或DXF格式图纸文件。成功打开后，整个设计图纸便清晰地呈现在手簿屏幕上，实现了从办公室到作业现场的跨越。

图纸加载完毕后，便进入核心的放样环节。对于点状要素，可以使用屏幕上的箭头图标像鼠标一样拖动，精准捕捉图纸上的特定点，软件会自动解析该点的坐标，随后即可按照方向与距离提示进行放样。对于连续的线条，如道路中线、管道走向，则可以使用“连续多段线放样”功能。选中目标线段后，可设置里程间隔（如每20米一个放样点），或选择“线段等分”、“关键节点”等模式，软件会自动计算并生成一系列待放样点，引导测量员依次完成标定，真正做到了“所见即所放”。

核心准备：仪器设置与数据导入

工欲善其事，必先利其器。无论是进行面放样还是CAD放样，前期的仪器正确设置与数据准备工作至关重要，这是所有高精度作业的前提。

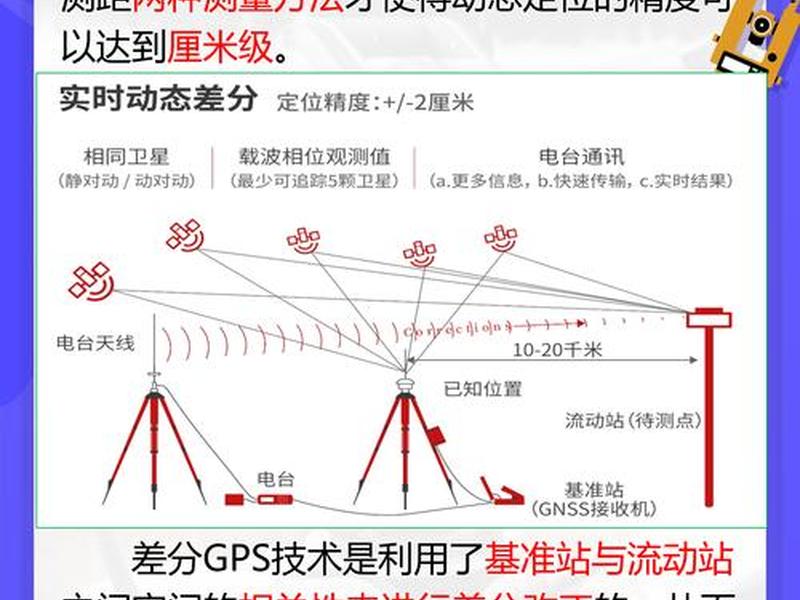

仪器设置的焦点在于建立稳定的差分信号。通常采用CORS网络模式，在工程之星的“配置”-“仪器设置”-“移动站设置”中，选择网络模式，正确输入CORS账号、密码、IP地址与接入点。当手簿屏幕显示“固定解”且卫星数量充足时，才意味着RTK已经达到了工作所需的厘米级定位状态。这是后续所有操作的生命线。

数据导入则是赋予RTK“智慧”的关键。对于面放样，需要提前获取设计平面的边界点坐标数据文件（如.txt、.dat格式），或在外业现场实时采集特征点。对于CAD放样，则需确保CAD图纸文件的坐标系与当前工程坐标系一致，必要时需使用软件内的“图纸校正”功能，通过选取图纸上两个已知实际坐标的点进行配准，防止出现图纸坐标与实际坐标不符的“漂移”问题。规范的数据准备是避免返工、保证放样准确的第一步。

实战流程分解：从点击到标定

了解功能与准备之后，让我们将目光聚焦于从软件操作到实地打桩的完整动作链条。这是一个环环相扣的过程，每一步都需细心谨慎。

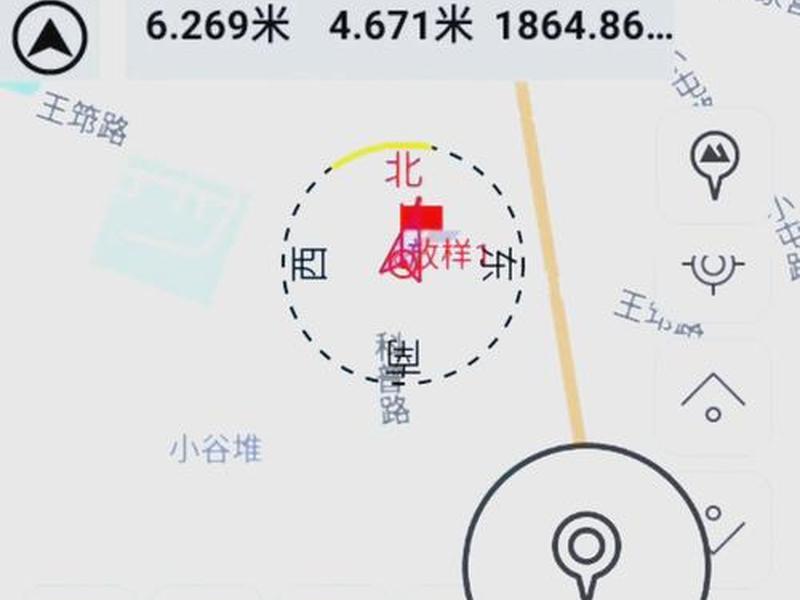

以CAD放样一条道路边线为例。在打开图纸并选中目标多段线后，点击“放样”进入导航界面。屏幕会以图形化方式清晰显示：一个红色箭头代表当前仪器（流动站）位置，一面小旗子或特定图标代表下一个待放样目标点。界面下方会实时更新“北距”、“东距”、“里程”、“偏距”等数值。测量员只需根据箭头指向和“向前/向后”、“向左/向右”的距离提示移动，当“偏距”趋近于0且“里程”接近目标值时，即表示已到达放样点。

需保持对中杆气泡居中，确保测杆垂直，然后点击“保存”记录该点坐标，并可输入点名进行存储。随后，软件会自动跳转或手动选择下一个目标点，重复上述导航、对准、保存的过程。这种沉浸式的图形导航，结合精准的数值反馈，使得即使复杂线路的放样也变得直观简单，显著降低了操作者的劳动强度与精神负担。

效率提升技巧与高级应用

掌握了基础操作后，一些进阶技巧和功能应用能让你如虎添翼，将RTK的效能发挥到极致，应对更复杂的工程需求。

在CAD放样中，善用“计算方式”选择能极大提升效率。对于长直线路段，选择“指定距离”模式，设定固定的桩号间隔进行批量放样；对于需要均匀布设设施的曲线段，“线段等分”功能可将其自动划分为若干等份；若只需放样转折点等关键位置，“关键节点”模式则是最佳选择。利用“方向里程”功能可以切换放样路径的起点方向，以适应作业员从线段不同端开始工作的实际情况。

而对于面放样，其高级应用体现在与设计软件的联动上。例如，可以通过“云协同”功能，将电脑端设计软件（如Tianyu Map工程版）生成的三角网文件（.sjw格式）直接同步到手簿工程之星中，实现内外业数据无缝对接。这意味着，设计人员完成场地设计模型后，测量员可在现场直接调用该模型进行放样，彻底避免了数据导出、格式转换可能带来的错误与延迟，实现了从设计到施工的数字化闭环。

优势总结与未来展望

纵观南方RTK的面放样与CAD放样技术，其核心优势在于精准、高效、直观、集成。它将传统测量中繁复的计算、查表、拉尺工作，转化为可视化的图形导航和实时数字引导，将人力从体力劳动中解放出来，专注于决策与质量控制。厘米级的定位精度保障了施工质量，而流畅的操作流程则大幅压缩了作业时间。

随着技术的不断演进，RTK正与视觉传感、惯性导航、云计算深度融合。例如，集成视觉放样功能的设备，可通过摄像头实现放样点在地面上的增强现实标注，实现“一杆到位”。网络RTK（CORS）的普及，则省去了自架基站的麻烦，使单人单机作业成为常态。未来，结合BIM模型的三维实景放样、AI智能路径规划等，将进一步拓展RTK在智慧工地、自动化施工中的应用边界。掌握当下南方RTK的面放样与CAD放样，不仅是学会了一套工具，更是打开了通向未来智能建造大门的一把钥匙。
