在公路、铁路等线性工程的勘察设计与施工放样中，道路设计是连接图纸与现场的关键桥梁。对于使用南方RTK（如搭配工程之星软件）的测绘工作者而言，能否高效、准确地将设计图纸上的参数输入仪器，直接决定了外业工作的成败。面对复杂的直曲表、令人眼花缭乱的线元要素，许多新手甚至资深测量员都可能感到无从下手。本文将为你彻底揭开南方RTK道路设计参数输入的神秘面纱，系统梳理交点法、元素法、坐标法这三种核心方法的原理、步骤与应用场景，助你从入门到精通，轻松驾驭任何复杂线路。

道路设计基础与参数认知

在动手操作之前，必须理解道路设计的基本逻辑。一条道路的中线，本质上是由一系列基本几何元素——点、直线、圆曲线和缓和曲线——按照特定顺序组合而成的空间曲线。设计单位提供的《直线、曲线及转角表》（简称直曲表）便是这些元素的“密码本”。表中包含了各交点的坐标、转角方向（左偏Z或右偏Y）、圆曲线半径、缓和曲线长度以及里程桩号等核心参数。理解这些参数的含义，是正确输入的前提。例如，转角方向决定了曲线输入的“偏向”选择；缓和曲线连接直线与圆曲线，是为了行车平顺而设置的曲率渐变段，其完整形态的起点或终点半径为无穷大。还需特别注意“断链”、“卵形曲线”、“回头曲线”等特殊线形，它们对输入方法有特定要求，处理不当会导致计算错误。

交点法：化繁为简的经典之道

交点法是最直观、最易于理解的一种输入方法，尤其适用于由多个简单交点构成的常规道路。它的核心思想是以道路中线转折点（即交点）为控制单元，每个交点下包含一段完整的线元组合（直线-缓曲-圆曲-缓曲-直线）。在工程之星软件中，操作路径通常为：输入→道路设计→新建文件→平曲线设计→选择交点法。

输入时，你需要依次添加每个交点。对于起点，通常只需输入点名称和坐标；对于中间的普通交点，则需要完整输入交点名称、交点坐标、第一缓和曲线长度、圆曲线半径、第二缓和曲线长度这五大要素，并在设置中填写道路的起点里程和计算所需的里程间隔。这种方法逻辑清晰，与设计图纸的呈现方式高度一致，大大降低了输入门槛。其局限性在于无法直接处理“卵形曲线”（即两圆曲线之间直接由缓和曲线连接，无直线间隔）和“回头曲线”（转向角接近或超过180°）。对于“虚交点”（因转角过大，实际交点位于线路外侧），需要将其拆分为两个实交点进行输入，并注意对半径等参数做特殊处理（如将其中一个半径设为-1）。

元素法：应对复杂的终极利器

当道路线形异常复杂，存在卵形曲线、回头曲线或缓曲要素不对称时，交点法便力有不逮。元素法成为了不二之选。它将整条道路视为一系列基本线元（点、直线段、缓和曲线段、圆曲线段）的严格顺序拼接，要求使用者严格按照直曲表上的元素排列顺序逐一输入，对测量员的专业素养要求更高。

操作上，在工程之星中选择“元素法”模式后，首要步骤是设置道路的起始里程和里程间隔。接着，必须严格遵守输入序列：起点（一个点元素）→ 第一条直线（需输入长度和起始方位角）→ 第一缓和曲线（需输入长度、起点半径、终点半径、偏向）→ 圆曲线（需输入长度、半径、偏向）→ 第二缓和曲线→ 下一直线……如此循环，直至终点。元素法的强大在于其“无所不能”的灵活性，任何复杂线形都可以被拆解。关键难点在于对缓和曲线起点、终点半径的判断，尤其是在处理不完全缓和曲线（起点半径不等于终点半径）或卵形曲线时，需要根据前后线元的衔接关系精确推算半径值，确保曲率连续。

坐标法：直截了当的便捷之选

对于由一系列已知坐标点构成的简单道路，特别是那些直线与圆曲线连接关系并非严格相切的特殊情况，坐标法提供了一种更为简洁的解决方案。这种方法跳过了对半径、方位角等中间几何参数的繁琐计算，直接利用特征点的坐标进行设计。

在坐标法界面下，操作变得异常简单：设置好起点里程和间隔后，添加起点坐标。随后，遇到直线段，只需添加该直线段终点的坐标；遇到圆曲线段，则添加该圆曲线段终点的坐标，并额外输入该圆曲线的半径和偏向即可。坐标法本质上是一种“点驱动”的设计模式，特别适用于根据已有的逐桩坐标表反推道路线形，或者设计不规则的自由曲线。它的优点在于输入数据少，操作快捷，不易出错。但缺点是生成的路线几何约束较弱，且对于需要精确控制缓和曲线参数的标准化道路设计而言，可能不够精确。

参数输入后的校验与实战

无论采用哪种方法，参数输入完成都绝不意味着大功告成。严谨的校验是确保放样准确的最后一道，也是最重要的保险栓。工程之星软件在道路设计完成后，通常提供“查看”或“逐桩坐标计算”功能。你必须将软件根据输入参数计算出的关键桩号（尤其是起点、终点、曲线主点及各交点）的坐标，与设计图纸上的《逐桩坐标表》进行逐一比对。任何微小的偏差都可能意味着输入错误，必须返回检查，常见错误包括：坐标输反、半径正负号（偏向）弄错、缓和曲线参数填写错误、里程断链未分段处理等。

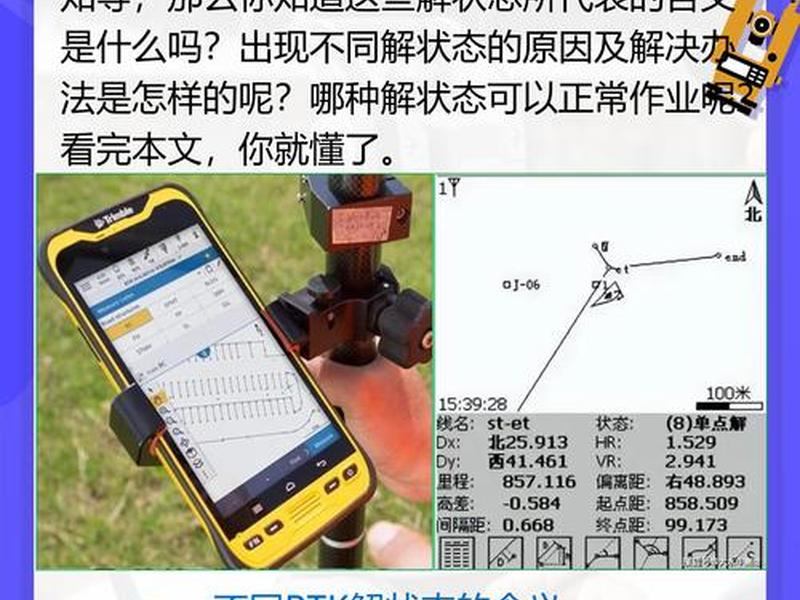

在道路放样功能中，可以通过“加桩”计算任意里程的坐标进行抽查，或直接打开图形显示界面，观察生成的路线形状是否与设计图纸吻合。只有经过多重校验确认无误后，生成的道路设计文件才能用于实际的测量放样工作。这个过程虽然枯燥，但却是将纸上蓝图变为地上通途的基石。

进阶应用与特殊场景处理

掌握三种基本方法后，还需面对更复杂的实战场景。例如，当道路存在“断链”（因局部改线导致里程桩号不连续）时，必须将道路在断链处分割成两个独立的设计文件分别进行输入和放样，并在实际作业时注意里程的换算。对于设有超高（弯道外侧加高）和加宽的车道，需要在道路设计文件中单独进入“超高”、“加宽”或“标准横断面”模块进行参数输入，软件会根据里程和曲线情况自动计算各桩号断面的实际高程和宽度偏移。

另一个高级技巧是将道路设计与纵断面设计相结合，实现三维道路模型。在输入平面线形后，可以进一步输入变坡点里程、高程和竖曲线半径，从而得到道路上任一点的三维坐标，这对于路基施工、桥梁架设等需要高程控制的作业至关重要。理解并熟练运用这些进阶功能，能让你的RTK从“放点工具”升级为真正的“三维数字化施工平台”。
