在测绘技术日新月异的今天，全站仪已成为地形图测绘领域不可或缺的“智慧之眼”。它以其高精度、高效率的特点，将广袤大地的起伏与细节转化为精准的数字坐标，构成了现代工程建设的“数字地基”。而这一切的起点与核心，正是建站流程与数字化测图全过程。本文将深入剖析这一精密工程的完整链条，带您领略从野外设站到内业成图的智慧测绘之旅。

建站基石：坐标系的精准锚定

全站仪数字测图的成败，首先取决于测站建立的精准与否。建站，本质上是在地球自然表面建立起一个精确的、可供测量的空间坐标系。

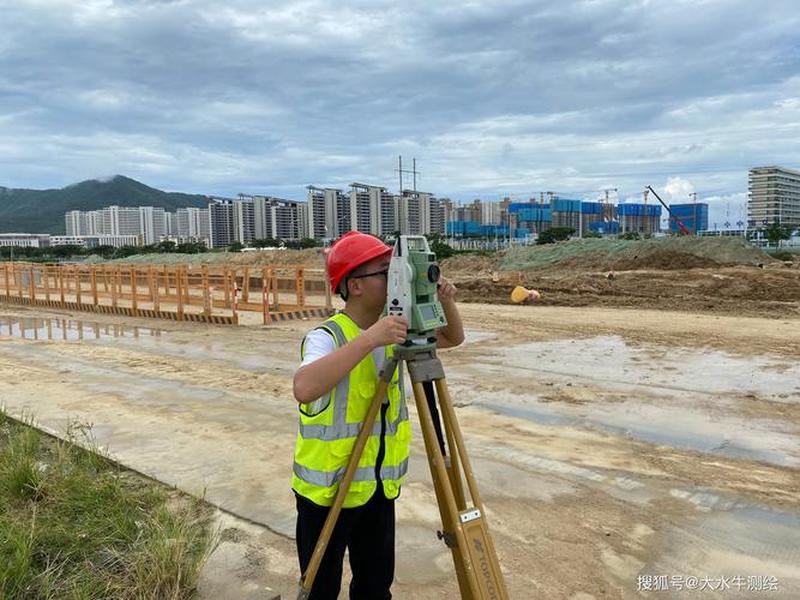

第一步是测站点的选择与安置。这如同为整个测量工程选定“司令部”。测量人员需要根据测区范围和图根控制点分布，选择一个视野开阔、稳固可靠的点位。仪器架设后，必须进行严格的对中与整平，确保仪器中心与地面标志点精确重合，并使仪器水平度盘处于水平状态。这一环节的任何微小偏差，都可能像“失之毫厘，谬以千里”的蝴蝶效应，在后续测量中被不断放大。

紧接着是后视定向，这是赋予坐标系方向灵魂的关键一步。通过瞄准另一个已知坐标的后视点，全站仪得以确定坐标系的方位角，从而将自身的位置和方向与已知的控制网牢牢绑定。定向方式多样，既可以直接输入后视点坐标，也可以通过输入已知方位角来完成。这个过程需要极高的耐心与细心，确保望远镜十字丝精确对准棱镜中心，以获得最可靠的定向结果。

完成定向后，必须进行检核。通过测量第三个已知控制点的坐标，并与已知值进行比较，验证建站的正确性与精度。只有当检核误差在规范允许的范围内，建站工作才算圆满完成，全站仪才能化身为一个可靠的坐标“发射源”，为后续海量碎部点数据采集奠定无可撼动的基础。

数据采集：大地的数字素描

当稳固的测站建立起来，真正的测绘“交响乐”便进入了主乐章——野外数据采集。这是将实地地物、地貌转化为数字信息的核心环节。

采集的核心方法是极坐标法。全站仪测量每一个碎部点（即地形特征点）的水平角、垂直角和斜距，通过内置程序实时解算出该点的三维坐标（X, Y, H）。测量员需要具备敏锐的“地形眼”，能够合理判断并选取足以描绘地物轮廓和地貌形态的特征点，例如房角、道路转折点、坡顶、坡脚等。每一个点的取舍，都影响着最终数字地形图的逼真度。

外业采集主要存在两种作业模式。一种是传统的“先采集，后处理”模式：测量数据暂时存储在全站仪的内存卡或内部存储器中，待外业结束后统一导入计算机。另一种是高效的“实时成图”模式：通过数据线或蓝牙将全站仪与安装了成图软件的笔记本电脑或平板电脑实时连接，测量数据即刻传入，现场就能初步勾绘地物，实现了“所见即所测”。后者大大提升了作业效率，并能即时发现和纠正可能的疏漏。

数据采集不仅是机械的照准与按键，更蕴含着对测量精度的极致追求。测量过程中，需要时刻关注棱镜杆的气泡是否居中，确保棱镜高度量取准确。在复杂环境下，还需根据实际情况选用偏心测量、悬高测量等特殊功能。所有采集的点位数据及其属性编码（如房屋、道路、植被等），共同构成了大地最原始的数字素描稿。

内业成图：从数据到蓝图的蜕变

外业采集的庞大数据流，犹如未经雕琢的璞玉，需要在内业通过专业软件进行精雕细琢，方能成为标准的地形图产品。南方CASS软件是国内该领域应用最广泛的成图平台之一。

数据处理的第一步是数据转换与导入。将从全站仪导出的原始数据文件（通常为特定格式）转换为成图软件能够识别的格式，例如标准的DAT坐标文件。随后，在CASS软件中新建或打开图形文件，执行“展点”命令，将所有的碎部点按其坐标展绘到屏幕上。屏幕上呈现的是密密麻麻的点位，是高程数字的海洋。

接下来是核心的图形绘制阶段。绘图员根据外业草图和相关编码，运用软件丰富的图式符号库，将离散的点连接成有意义的地物。例如，将几个房角点用直线连接形成房屋轮廓，将道路中心线上的点拟合成光滑曲线。等高线的绘制则更为复杂，软件会根据高程点通过三角网构建数字高程模型，再自动生成等高线，最后还需人工进行修饰，使其符合实际地貌走向，更加光滑合理。

最后是繁琐而必要的整饰与出图工作。包括添加图廓、图名、比例尺、坐标格网、测量员信息等；进行不同图幅之间的接边处理，确保相邻图纸内容无缝衔接；检查并修正图形中的错误与矛盾。经过一系列严格的修饰与质量检查，一幅标准、规范、信息完整的数字地形图才最终诞生，成为规划、设计、施工的权威依据。

误差控制：精密艺术的守护法则

全站仪数字化测图虽高度自动化，但依然是一个充满不确定性的过程。从建站到成图，误差如同幽灵般潜伏在每个环节，对其进行有效分析与控制，是保障成果质量的铁律。

误差来源错综复杂。仪器本身存在测角误差与测距误差；作业过程中，对中误差、整平误差、目标偏心误差（棱镜中心未对准测点）不可避免；外界环境如温度、气压、大气折光也会对光波测距产生影响。人为因素如照准误差、读数错误、编码输入错误等，同样不容忽视。理解这些误差的特性，是进行控制的前提。

针对性的控制措施贯穿始终。在仪器方面，作业前后必须进行常规检验与校正。在操作中，要严格遵循规范：对中整平要精益求精；尽量缩短测距边长；在通视不良或地形复杂区域，增加检核测量。对于建站这一关键源头，必须通过测量多个已知点进行严格检核，确保测站坐标和方位角的绝对可靠。数据处理时，利用软件功能对粗差进行筛选和剔除。

精度评定是最终的“审判”。通过计算地物点相对于邻近图根点的点位中误差、高程注记点的高程中误差等指标，对成图成果进行定量化的精度评价。只有各项精度指标均满足《工程测量规范》等标准的要求，这份数字蓝图才具有法律和工程上的效力，才能真正担当起“建设先行者”的重任。

技术前沿：智能化测绘的未来已来

传统的全站仪数字测图流程正在与新兴技术深度融合，不断进化，迈向更加智能、高效的新阶段。

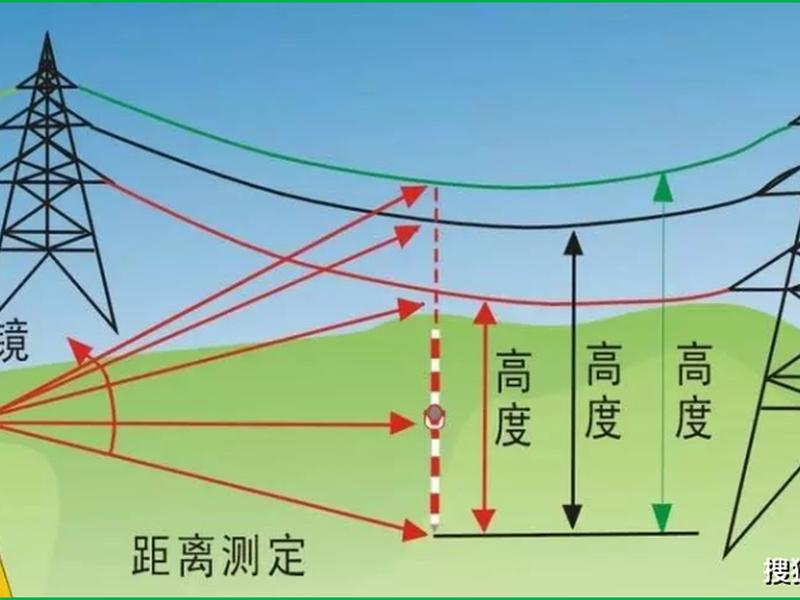

智能建站与辅助程序日益普及。许多新型全站仪配备了向导式建站程序，通过图形化界面引导用户一步步完成设站、定向，大大降低了操作门槛。后方交会等自由设站功能，使得在不通视或已知点难以到达的区域设站成为可能，增强了作业灵活性。手机APP与全站仪的无线连接，允许在移动终端上远程操控仪器、实时查看数据与草图。

内外业一体化进程加速。基于平板电脑的野外电子平板测图系统，集数据采集、属性录入、图形实时编辑于一体，实现了真正意义上的“内外业”。测量员在野外就能完成绝大部分图形编辑工作，返回内业仅需进行少量修饰和整饰，甚至可以通过云平台实现数据的实时同步与多人协同作业，革命性地提升了作业效率。

多技术融合拓宽应用边界。全站仪与GNSS接收机组合使用，形成优势互补。在开阔地带利用GNSS进行控制测量和采集，在遮挡严重的区域则使用全站仪，构成了灵活的混合测绘系统。三维激光扫描、无人机倾斜摄影等新型测绘技术，也与全站仪在特定场景下协同作业，共同构建起更加全面、立体的空间数据获取体系，持续推动着测绘行业向数字化、信息化、智能化纵深发展。
