在建筑工程、道路施工、土地测绘的宏大舞台上，全站仪如同一位沉默而精准的指挥家，将图纸上的坐标点逐一“召唤”至现实大地。对于许多初学者甚至是有一定经验的技术人员而言，如何熟练驾驭这台精密仪器，尤其是掌握其核心功能——放样，常常是一个令人望而生畏的挑战。网络上充斥着各种“全站仪放样教程最完整视频”和“全站仪放样实例视频教程”，它们如同散落的宝藏，等待被系统发掘。本文将为您深度梳理这些视频资源的核心精髓，从基础架设到实战应用，为您呈现一条清晰、高效的学习路径，助您不仅看懂，更能亲手实现精准放样。

一、 仪器准备与架设：一切精度的基石

任何精湛的放样操作，都始于完美无瑕的仪器架设。这是全站仪工作的物理基础，也是最容易被忽视却至关重要的第一步。完整的视频教程通常会花费大量篇幅，详细演示如何在测站点上实现快速且精准的对中与整平。

是对中的奥秘。教程会强调，要将仪器的光学对中器（或激光对中器）中心严格对准地面测站点的标志中心。这个过程需要耐心微调三脚架的位置和高度，确保在大致整平前，对中误差已降至最低。许多实例视频会展示一个小技巧：先通过移动三脚架架头进行粗对中，再通过调节基座脚螺旋进行精对中，从而大幅提升效率。

是整平的艺术。通过调节三个脚螺旋，使圆水准器和长水准器的气泡严格居中。视频会详细演示“先粗平、后精平”的步骤：转动照准部，使长水准管平行于任意两个脚螺旋的连线，调整这两个脚螺旋使气泡居中；然后旋转照准部90°，单独调整第三个脚螺旋，再次使气泡居中。这个过程可能需要反复一两次，直至仪器旋转到任何方向，气泡都稳定在中心。一个稳定、水平的仪器状态，是后续所有角度和距离测量精度的根本保证。

教程不会忘记开机与设置。包括电池检查、温度与气压改正数（ppm值）的输入，以及棱镜常数等关键参数的设定。这些前期准备工作看似繁琐，却直接决定了测量数据的可靠性。优秀的完整教程会将这些步骤一一拆解，让学习者明白每一个操作背后的原理，而非机械地模仿。

二、 坐标系统与数据输入：构建数字桥梁

当全站仪在物理世界稳稳站立后，下一步便是在其“大脑”中构建一个与设计图纸完全一致的坐标世界。这部分内容是连接虚拟设计与实地施工的关键数字桥梁。

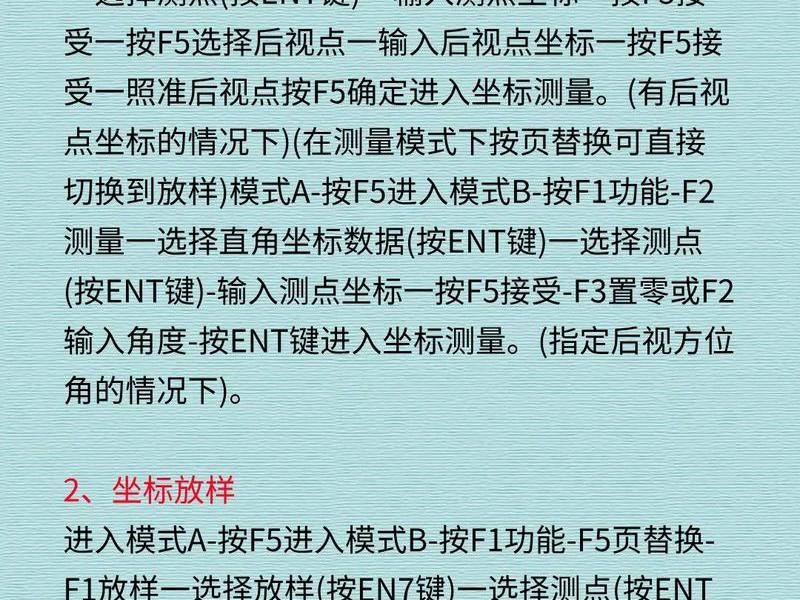

完整的视频教程会系统讲解坐标系统的基本概念，包括测量坐标系（如北京54、西安80、CGCS2000或地方独立坐标系）与建筑坐标系的区别与联系。实例视频则侧重于操作：如何进入仪器的“坐标放样”或“程序”菜单，如何新建或选择一个作业文件，以及如何准确输入测站点坐标、后视点坐标和待放样点坐标。

输入数据时，需要极度谨慎。教程会强调核对坐标值（Northing, Easting, Elevation）的单位、小数点位置以及正负号。一个常见的实例是，输入后视点坐标后，需要精确照准后视点上的棱镜，并进行“后视定向”。这个过程实质上是告诉全站仪：“此刻望远镜所指的方向，对应于数据库中的某个已知方位角。”定向的精度将直接传导给每一个待放样点。

高级教程还会涉及自由设站等灵活应用。当已知控制点不通视或不便架设时，通过测量多个已知点来反算测站点的坐标和方位。这些内容在复杂的施工现场视频中经常出现，展现了全站仪强大的适应能力和数据处理功能。

三、 核心放样操作流程：步步为营的实战

这是所有教程的核心高潮部分，详细展示了从仪器瞄准到地面打桩定点的全过程。流程通常分解为“角度放样”和“距离放样”两个阶段。

角度放样阶段，全站仪会计算并显示当前望远镜方向与目标方向之间的水平角差值（dHR）。操作者根据屏幕提示“向左转动”或“向右转动”照准部，直至水平角差值为零。望远镜的竖丝方向即为目标点的方向线。实例视频会特写屏幕显示和操作者转动微动螺旋的动作，让观众清晰理解如何将数字指令转化为机械动作。

锁定方向后，进入距离放样阶段。指挥司镜员沿着望远镜视线方向前后移动棱镜杆，全站仪会实时测量并显示当前棱镜位置与目标点的距离差值（dHD）。屏幕会提示“前进”或“后退”。当距离差值也趋近于零时，棱镜杆底部对中的点，就是所要放样的地面点位置。打桩、钉钉作标记，一个点便成功放样完毕。

完整的教程还会涵盖高程放样（z坐标）的环节，讲解如何结合棱镜高和目标设计高程，利用全站仪的高程测量功能，通过上下移动棱镜或标尺来确定设计标高位置。这个过程在基础开挖、楼层板浇筑等施工场景中至关重要。

四、 误差分析与校准精要：守护毫米级精度

“差之毫厘，谬以千里”在测量工作中是铁律。顶尖的教程绝不会只讲操作，必会深入探讨误差来源及仪器自身的校准。这是区分普通教程与“最完整教程”的关键。

视频会分析常见的误差源：仪器误差（如视准轴误差、横轴误差、竖盘指标差）、操作误差（对中误差、整平误差、目标照准误差）以及环境误差（大气折光、温度变化）。针对仪器误差，教程会详细演示如何进行“2C差校正”和“指标差校正”。例如，通过正镜和倒镜观测同一目标，计算误差值，并进入仪器校准程序进行修正，确保仪器处于最佳工作状态。

对于对中器校准和圆水准器校准，教程会提供清晰的步骤：在仪器下方设置十字标志，旋转仪器180度观察对中点偏移情况，并通过调整内部螺钉使其归中。这些校准工作定期进行，是保证长期测量精度的必要维护。

实例视频则通过对比校准前后的放样结果，直观展现校准的重要性。它让学习者明白，真正的专业不仅在于会使用工具，更在于懂得如何维护和验证工具的可靠性。

五、 复杂场景与高级应用：突破常规的智慧

掌握了基本点放样后，实战中会遇到更多复杂需求。优秀的实例视频教程会带领学习者挑战这些高阶课题，展现全站仪的真正威力。

道路放样是一个经典复杂场景。教程会讲解如何将道路设计的中桩坐标、边桩坐标、边坡坡率等参数输入全站仪或配套的手簿软件中。在放样时，仪器不仅能放样特定桩号的中线点，还能根据实测的棱镜点平面位置和高程，自动计算并提示该点相对于设计横断面的“偏距”和“填挖高差”，指导边坡修整和路基施工。视频会展示软件界面如何从简单的坐标导航，切换到直观的横断面视图。

悬高测量和对边测量等功能在桥梁、钢结构安装中极为有用。教程会演示如何测量无法直接放置棱镜的点位高度，或直接测量两个不通视点间的斜距、平距和高差。这些功能极大地拓展了全站仪的应用边界。

多测回测角、后方交会、导线测量等控制测量内容，也会在系统性的完整教程中出现。它们构成了施工测量控制网的基础，是保证大范围放样整体精度的前提。

六、 实战技巧与安全规范：经验淬炼的结晶

那些来自一线工程师的实例视频，往往充满了宝贵的实战技巧和安全提醒，这是单纯操作手册无法替代的。

技巧方面，例如：在强光下如何避免读数误差？可以使用遮阳伞。如何提高长距离放样时照准效率？先用粗瞄准器找到棱镜大致位置，再用望远镜精确照准。如何避免转点时误差累积？采用闭合路线或附合路线进行检核。棱镜杆气泡居中、对点杆尖稳固插入地面等细节，都关乎最终成果的质量。

安全规范更是重中之重。教程会反复强调：仪器架设应选择坚实地面，远离振动源和施工通道；搬运仪器时必须握住提手和基座，切勿提拿望远镜；雷雨天气应停止作业；测量时需佩戴安全帽，并安排专人监护仪器和过往车辆。这些内容体现了严谨的职业态度和对昂贵仪器设备的爱护。

通过系统学习“全站仪放样教程最完整视频”的理论框架，再结合多个“全站仪放样实例视频教程”的实战观摩，学习者能够建立起从原理到操作、从常规到特殊、从技术到安全的完整知识体系。这不仅让你能熟练操作仪器，更能理解每一步背后的意义，从而具备独立分析和解决现场复杂测量问题的能力。
