在测绘领域，数字化浪潮早已席卷一切。全站仪，作为连接现实世界与数字模型的“魔法之眼”，其数据采集是数字测图的核心环节。掌握一套清晰、规范、高效的全站仪数字测图采集步骤，意味着你掌握了将山川河流、楼宇道路精准“复制”到数字世界的密钥。这不仅关乎测绘成果的精度，更直接决定了项目效率与成本。本文将深入剖析全站仪数字测图采集的基本步骤，带你揭开从仪器架设到数据获取的全过程神秘面纱，助你在实践中游刃有余。

一、测前准备：奠定精准基石

任何伟大的工程都始于周密的准备，全站仪数字测图也不例外。这一步看似琐碎，却是整个流程能否顺畅进行的根基。

是控制测量的成果准备。这意味着在进入测区进行碎部点采集前，必须已经完成高等级的控制网布设与测量，并精确计算出所有控制点的三维坐标（X, Y, H）。这些控制点如同茫茫大海中的灯塔，是全站仪定位和定向的绝对依据。没有可靠的控制点，后续所有测量都将成为无本之木。

是仪器与人员的准备。作业小组通常由观测员、绘图员（或记录员）和立镜员组成。观测员负责操作全站仪，是技术核心；绘图员需现场绘制标注了点号与地物关系的草图，这是内业成图的关键；立镜员则负责携带棱镜跑点。出测前，必须对全站仪进行全面检查：电池电量是否充足，光学对中器、管水准器是否正常，存储空间是否足够，并设置好正确的棱镜常数、温度、气压等参数，以消除系统误差。

是测站规划与草图本准备。观测员和绘图员需提前研究测区地形图或进行现场踏勘，规划合理的测站位置，确保通视良好，覆盖范围最大。绘图员应准备好已标绘有主要控制点和地物轮廓的底图或空白草图本，为现场绘制详尽的点号-地物关系草图做好准备。充分的准备，是高效、精准数据采集的第一步。

二、测站设置：构建测量坐标系

当一切准备就绪，便可进入现场实战的第一步——测站设置。这个过程如同为全站仪在这个局部世界建立一个独一无二的坐标原点与方向基准。

第一步，是在选定的测站点上对中、整平安置全站仪。使用三脚架和光学对中器（或激光对中器），使仪器中心精确对准地面标志点，同时利用脚螺旋调整圆水准器和管水准器，使仪器严格水平。完成后，需量取并记录仪器高（从测站点标志量至仪器横轴中心的高度），精度通常要求至毫米。

第二步，是进行仪器的软件设置与建站。打开全站仪电源，进入主菜单，选择“数据采集”功能。首先需要创建或调用一个数据文件，用于存储本次作业采集的所有碎部点坐标。接着，进行测站点设置：输入测站点的点号、三维坐标以及量取的仪器高。坐标可以手动输入，也可以从仪器内存中调用已有的控制点坐标文件。

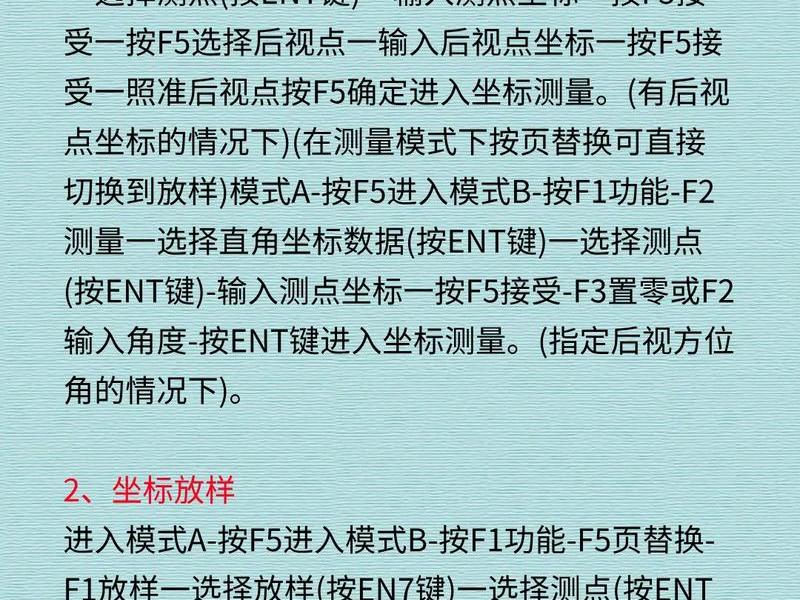

第三步，也是至关重要的一步——后视定向。输入后视点的点号、坐标（或直接输入已知方位角）以及棱镜高。然后，转动望远镜精确照准后视点上的棱镜中心。按下相应的测量键（如“测量”或“设置”），仪器便会根据测站点和后视点的坐标，自动计算出定向方位角并设置水平度盘。完成后，务必进行定向检查，即测量后视点的坐标，与已知坐标比对，确保误差在限差之内（如平面位置误差不超过1厘米）。这一步的准确性，直接决定了整个测站所有碎部点测量的整体精度。

三、数据采集：捕捉地形脉络

测站设置无误后，便进入了核心的数据采集阶段。这个过程如同一位画家在空白画布上描绘轮廓，每一个碎部点都是一笔。

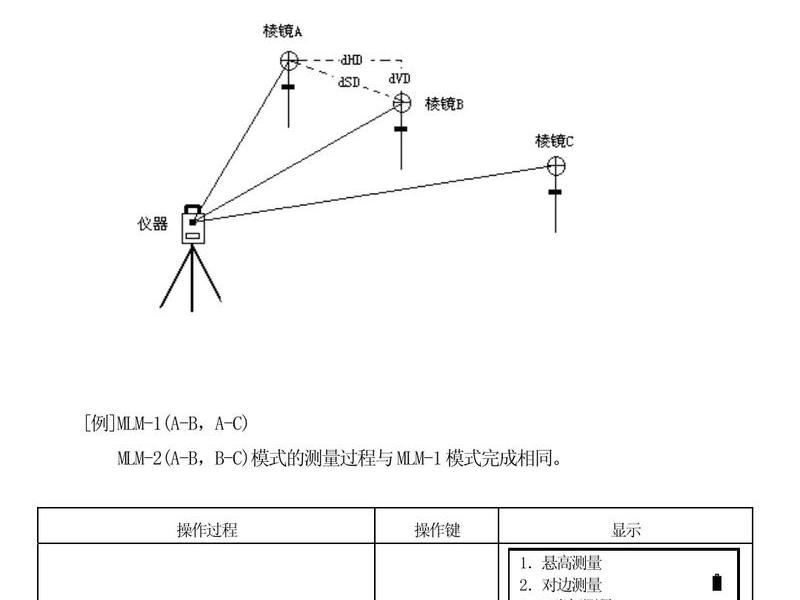

数据采集的基本操作是逐点测量。立镜员将棱镜立于待测的地物特征点（如房角、道路边缘、坡坎变坡点等）或地貌特征点（如山头、鞍部、坡度变化处）上。观测员在全站仪操作界面，进入数据采集测量模式，输入或确认当前点的点号（仪器通常支持自动累加）、特征编码（如果采用有码作业）以及当前的棱镜高。然后，精确照准棱镜中心，按下测量键（如“坐标”测量模式）。瞬间，仪器通过测量斜距、水平角和竖直角，自动计算并存储该点的三维坐标。一个点的数据就这样被“捕捉”进了数字世界。

为了提高效率，在实际作业中会采用一些技巧。对于连续的地物线（如道路边线、围墙），可以让立镜员按顺序立镜，观测员使用“同前”功能，在棱镜高和编码不变的情况下，快速连续测量。绘图员则需要同步在草图上清晰地标注每个点号对应的实际位置和地物连接关系，例如用线将房角的点号连起来形成房屋轮廓。草图的质量直接决定了内业成图时能否正确还原地形。

在采集过程中，必须遵循“从整体到局部，先控制后碎部”的原则，以及“看不清不测，跑镜不到位不测”的纪律。观测员要时刻关注仪器的状态和测量环境，避免强光直射物镜，在烈日或雨天需打伞保护仪器。一个测站测量完毕后，若需迁站，必须在新测站重复完整的建站与定向流程。

四、数据检核与存储：守护成果安全

数据采集并非简单的“测完即走”，实时的检核与安全的存储是保障劳动成果不付诸东流的关键防线。

现场实时检核至关重要。除了在设站时对后视点的定向检核外，在测量过程中也应定期检查。例如，测量一些已知坐标的明显点（如另一个控制点或已测过的明显特征点），将测量结果与已知值或之前测得的值进行比对。如果发现超限误差，必须立即停止测量，排查原因：是仪器碰动了？还是棱镜高输入错误？或是定向有误？问题排除后方可继续。这种“步步为营”的检核，能有效避免成批错误的发生。

数据存储管理需严谨。现代全站仪通常将数据自动存储在指定的数据文件中。观测员应养成良好习惯：定期在仪器上查看已存储的点数和数据，确认数据正在按预期记录。要特别注意文件命名规范、点号序列的连续性，避免数据覆盖或混淆。在每日工作结束后，或一个测区工作完成时，应及时将仪器内的数据文件导出备份。

数据导出是连接外业与内业的桥梁。通过数据线或存储卡，将全站仪中的数据文件传输到计算机上。常见的格式是包含点号、东坐标（E）、北坐标（N）、高程（H）的文本文件（如.dat、.txt格式）。导出后，应立即在电脑上打开文件进行初步检查，查看数据总量、格式是否正确，并与草图进行粗略对照，确保外业采集工作本身没有重大疏漏。只有经过检核并安全存储的数据，才能放心地交付给下一步的内业成图处理。

五、协同作业与草图绘制：连接数字与实景

在全站仪数字测图的“草图法”作业模式中，数据采集并非观测员的独角戏，而是需要与绘图员（草图员）紧密协同。草图，是赋予冰冷坐标点生命力和实际意义的灵魂图纸。

绘图员的作用无可替代。在立镜员立镜、观测员测量的绘图员必须同步在事先准备好的草图板上，根据现场地物地貌的实际形状和相对位置，按近似比例绘制出测站周围的平面示意图。他/她需要在图上准确标注每一个测量点号，并用简洁的线条和符号标明点与点之间的连接关系，以及地物属性（如“砼房”、“砖墙”、“沥青路”、“陡坎”等）。例如，测量一个矩形房屋的四个角点，草图上就需要明确地将点号1、2、3、4用线连成一个矩形，并标注“房屋”。

这张草图是内业计算机成图的唯一依据。内业人员将坐标数据导入成图软件（如CASS）后，屏幕上只会显示一系列带有数字的点。如果没有草图指明哪个点与哪个点相连、代表什么地物，这些点就只是一盘散沙，无法形成有意义的地形图。草图要求清晰、易读、比例大致准确、关系正确、注记完整。绘图员需要具备良好的空间判断力和地物概括能力。

高效的协同能极大提升作业效率。观测员、立镜员和绘图员之间应通过对讲机保持顺畅沟通。观测员在照准目标后，可以告知绘图员当前所测点的点号和大致位置；绘图员发现地物关系复杂或需要补测某些特征点时，也应及时反馈给观测员。这种“测、绘结合”的现场工作模式，确保了外业采集的信息完整无误，为最终生成高质量的数字地形图奠定了坚实基础。

六、技术要点与注意事项：规避常见陷阱

掌握步骤是基础，领会其中的技术要点与注意事项，则能让你从“会操作”提升到“精通”的层次，有效规避各种作业陷阱。

仪器操作要点方面，首先要确保对中、整平的精度，这是所有测量精度的基础。定向过程必须细致，后视距离不宜过短，照准必须精确，并进行有效的定向检查。在数据采集时，要确保棱镜气泡居中，特别是对于长距离或高精度测量。对于免棱镜模式，需注意激光束是否完全照射在目标特征点上，并了解其测程和精度限制。

针对不同地物的采集策略也不同。对于规则地物（如矩形房屋），理论上测量两个点即可通过直角推算出其他点，但通常建议测量三个角点以供检核。对于圆形地物，至少应均匀采集三个点。对于带状地物（如道路、河流），应沿其走向采集特征点，在转弯处适当加密。测量地形点时，必须选在真正的地形变化点上，如坡顶、坡脚、山脊线、山谷线上。

还有一些重要的注意事项。仪器和棱镜应避免阳光直射，防止气泡不稳定和仪器老化。搬站时务必检查仪器是否锁紧，防止碰撞。要定期检查并校准仪器。在数据采集过程中，养成“测一点，记一点，核一点”的习惯，及时发现粗差。牢记“没有检查的测量是不可信的”，任何测量环节都必须包含有效的检核手段。
