在工程测量与地理信息采集的精密世界里，确定一个未知点的位置，常常如同在迷雾中寻找灯塔。传统方法往往要求测量员奔波于多个已知控制点之间，过程繁琐且受地形限制。有一种方法能让你“稳坐中军帐”，仅在一个未知点上架设仪器，通过观测多个已知点，便能精准反推出自身坐标——这就是后方交会法。它不仅是测绘领域的“自由设站”神器，更是应对复杂地形、提高作业效率的关键技术。本文将深入解析后方交会测绘的使用精髓，带你揭开这项高效定位技术的神秘面纱。

一、核心原理：几何与数学的共舞

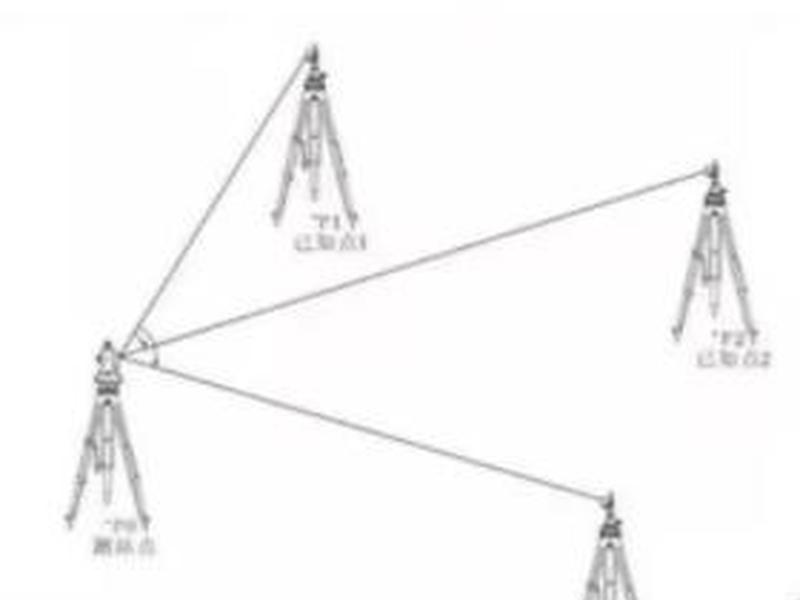

后方交会的核心思想，源于简单的平面几何与三角学原理。想象一下，你站在一个未知点P，能看到远处三个已知坐标点A、B、C。通过全站仪等精密仪器，你可以精确测量出从P点看向A、B、C三个方向之间的水平夹角，例如∠APB和∠BPC。

这些角度信息，如同为你绘制了一张无形的网。已知点A、B、C的坐标是这张网的三个固定锚点，而你测量出的角度则定义了网线的张角。通过特定的数学计算公式（如戎格公式或最小二乘法平差），系统便能唯一解算出P点在这张坐标网中的精确位置。这个过程本质上是空间 resection（反算）问题，即通过观测方向反向求解测站坐标。

值得注意的是，这种方法对已知点的图形结构有要求。最著名的限制便是“危险圆”现象：如果未知点P恰好位于三个已知点A、B、C所构成的外接圆上，那么无论P在圆上如何移动，观测到的角度值都将保持不变，导致方程出现多解或无解，精度急剧下降。在实际作业中，必须避免待定点与已知点共圆或接近共圆的情况，通常要求交会角在30°至120°之间为佳。

二、实战流程：步步为营的操作指南

掌握原理后，实战操作是成功的关键。以后方交会法进行自由设站，通常遵循一套标准化流程。需要勘察现场，选择一个能与至少两个（建议三个或以上）已知控制点通视良好的位置架设全站仪。这个位置应稳固、安全，且便于观测。

仪器架设并精平后，进入设备的后方交会程序模块。以常见流程为例：选择“新点”或“自由设站”功能，输入或调用第一个已知点A的坐标和棱镜高度，然后精确照准立在A点的棱镜，进行测距或测角测量。完成后，仪器自动保存该组观测数据。接着，以同样方式观测第二个已知点B，乃至第三个点C。当观测完所有已知点后，仪器内置程序会利用这些观测值自动进行平差计算。

计算完成后，屏幕会显示此次设站的残差或点位误差。通常要求平面误差在几毫米以内，符合精度要求方可确认并记录该测站坐标。至此，仪器所在的未知点坐标已被精确测定，可以以此为新测站，进行后续的坐标放样、地形点采集等所有测量工作。整个过程无需在已知点上架设仪器，极大提升了灵活性与效率。

三、精度掌控：误差分析与优化策略

任何测量都离不开对精度的追求。后方交会的精度受多重因素影响。首要因素是图形强度，即已知点与未知点构成的几何图形。理想情况下，已知点应环绕未知点分布，交会角接近90度时图形强度最佳，解算精度最高。反之，若已知点几乎与未知点共线，图形强度极弱，会放大观测误差。

观测值的质量和数量至关重要。使用高精度全站仪、规范操作以减少测角、测距误差是基础。增加观测的已知点数量（如观测4-5个点），利用多余观测进行最小二乘平差，可以有效发现粗差、提高结果的可靠性与精度。观测时，应确保棱镜严格对中，并考虑大气折光等环境因素的影响。

已知点本身的精度是天花板。如果作为基准的已知控制点坐标存在误差，那么无论后方交会过程多么完美，解算出的新点坐标也必然带有系统性偏差。在实施后方交会前，必须确保所用已知点成果可靠，并定期对控制网进行复测与维护。

四、优势凸显：破解复杂场景的利器

后方交会法之所以被广泛采用，源于其无可替代的优势。其最大的优点在于灵活性。测量员无需寻找既能看到未知点又能看到多个已知点的理想位置，只需在待定点上架站，并确保能通视足够多的已知点即可。这在地形复杂、通视条件差的山区、林区或城市建筑密集区尤其有用。

它还能有效保护控制点。在铁路、公路等线性工程中，控制点常布设在线路两侧，若用极坐标法向线路中心放样，往往需要频繁转站、设置支导线，容易破坏或扰动控制点。而后方交会允许测量员在线路中心或任何需要的位置直接设站，减少了对控制点区域的干扰和破坏风险。

该方法显著提升了作业效率。一次设站即可完成测站坐标的确定，并能立即开展大范围的测图或放样工作，减少了仪器搬站次数和设站时间，降低了劳动强度，尤其适用于大面积、高效率的施工测量任务。

五、应用拓展：从工程到安全的多领域渗透

后方交会法的应用早已超越传统工程测量。在高铁、桥梁建设中，它被用于高精度放样桥墩、轨道板，确保毫米级的施工精度。在变形监测领域，该方法大放异彩。例如，在煤矿采空区监测中，技术人员可以在稳定区域设站，通过定期后方交会观测采空区边缘的监测点，精准捕捉地表或岩层的微小位移与变形，如同为危险区域安装了一套灵敏的“地质雷达”，为安全生产提供关键数据。

在摄影测量中，发展出了“空间后方交会”，即利用航拍相片上至少三个已知地面控制点的像点坐标，反推出拍摄瞬间摄影机在空间的位置和姿态，是航空摄影测量空三加密的基础。甚至在地图阅读和野外生存中，也有利用指北针和地图进行后方交会确定自身位置的简易方法。其核心思想——通过多个已知参考确定未知——正不断融入数字化、智能化的新型测绘场景。

六、技术演进：智能化与集成的未来

随着科技发展，后方交会技术也在不断进化。现代智能全站仪和测量机器人已将后方交会流程高度集成化和自动化。仪器可以自动识别、照准并测量多个目标棱镜，实时进行平差计算并评估精度，甚至能够引导测量员选择最优的已知点组合以规避危险圆。

结合GNSS（全球导航卫星系统）技术，形成了超站仪系统。在已知点稀少或不通视的区域，可以先利用GNSS快速获取几个点的坐标作为已知点，然后立即使用全站仪的后方交会功能进行加密测量或精细放样，实现了GNSS的全局性与全站仪的高精度局部优势互补。

展望未来，后方交会原理将与人工智能、云计算更深融合。通过算法优化，自动选择最佳图形、实时诊断误差来源、预测点位精度将成为可能。这项古老而经典的几何定位方法，将在数字化测绘时代持续焕发新的生命力，为智慧城市、智能建造提供更坚实、更灵活的空间数据支撑基石。

后方交会测绘，是一门融合了几何智慧与工程实践的艺术。它从简单的角度观测出发，通过严谨的数学解算，最终精准地锚定空间中的未知。从手持地图的野外定位，到全站仪在重大工程中的精密放样，再到摄影测量对世界的数字化重建，其核心思想一脉相承。掌握后方交会，不仅是掌握了一种高效的测量方法，更是获得了一种在复杂环境中“以已知求未知”的思维钥匙。随着技术演进，它必将继续作为测绘人工具箱中的核心利器，在更广阔的天地间，描绘出愈加精准的时空坐标。
