在工程测绘与地形勘探的广袤世界里，确定一个未知点的精确坐标，犹如在迷雾中寻找灯塔。当传统的极坐标法因通视障碍而束手无策时，一种名为“后方交会法”的测量技术便闪耀登场。它颠覆了必须在已知点上架设仪器的常规思维，允许测量员在待定点上自由设站，仅通过观测远处两个或更多已知控制点的角度或距离，便能神奇地推算出自身所在的位置坐标。这张无形的“坐标测量图”，不仅是一套数学公式的演绎，更是人类智慧与精密仪器结合，在三维空间中编织定位网络的卓越体现。本文将带您深入这幅精妙的图景，从多个维度揭开后方交会法坐标测量的神秘面纱。

原理核心：三角关系的空间演绎

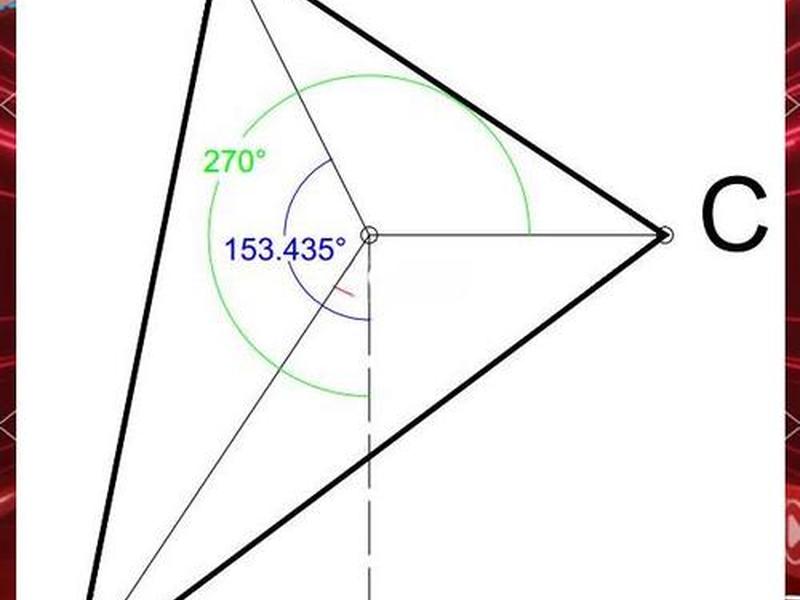

后方交会法的理论基石，深植于经典的平面三角学与空间几何之中。其本质是，在待定点P上，观测至至少两个已知坐标点A、B的方向线之间的水平夹角。这个夹角，结合已知点A、B的坐标，便构成了一个确定的三角形。通过解算这个三角形，P点的平面坐标便跃然纸上。

这种方法的美妙之处在于其“被动中的主动”。仪器无需跋涉至已知控制点，只需在通视条件良好的任意位置安营扎寨，将“目光”投向远方的已知标志。它如同一位稳坐中军的统帅，通过测量与多个已知前哨之间的角度关系，便能精确绘制出自己的坐标阵图。在摄影测量领域，这一原理升华为“空间后方交会”，通过像片上多个地面控制点的影像坐标，反推出摄影瞬间相机在空间中的精确位置和姿态，是航空摄影测量实现精准三维重建的关键一步。

操作流程：仪器的精密舞蹈

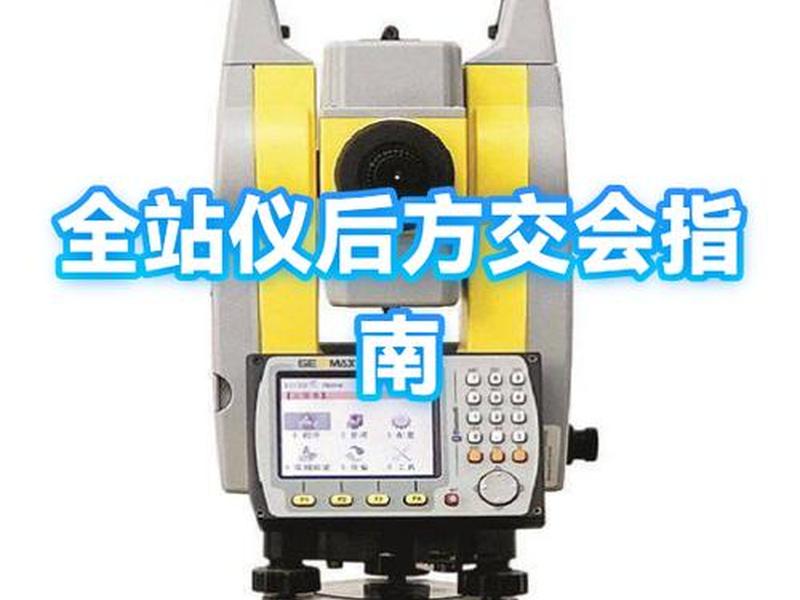

将理论付诸实践，离不开全站仪这一现代测绘利器的精准舞步。后方交会的现场操作，是一套严谨而有序的流程。测量员需在待定点P上稳妥架设并精密整平全站仪。开机后，进入程序菜单，选择“新点”或“后方交会”功能模式。

随后，进入数据输入与观测阶段。依次调用或手动输入第一个已知点A的坐标和棱镜高，精确照准A点上的棱镜，进行测距（对于距离后方交会）或精确照准（对于纯角度后方交会）并确认。接着，以同样方式对第二个已知点B进行操作。仪器内部处理器会实时依据观测的角度、距离值与已知坐标，进行快速解算。当使用多于两个已知点时，仪器会进行平差处理，以提高精度。屏幕会显示设站点的计算坐标以及代表精度的残差值。通常，要求平面残差在毫米级（如5mm以内）方可认为设站成功，至此，仪器便拥有了一个全新的、精确的测站坐标，可以此为基础进行后续的放样或测量工作。

优势凸显：灵活高效应对复杂场景

后方交会法之所以在施工测量、地形测图中备受青睐，源于其无可替代的显著优势。首要优势是极大的灵活性。它彻底解决了已知控制点之间不通视，或已知点不便于安置仪器的难题。在桥梁隧道、高楼林立的施工现场，或地形起伏的山区，测量员可以自由选择视线开阔、便于保护仪器的位置设站，大大提升了作业效率。

其次是控制点的保护性。传统的支导线法需要多次搬站，新设的临时点极易被施工破坏。而后方交会法直接利用远处稳固的已知点，减少了中间过渡点，降低了对控制点网的依赖和破坏风险。它具备一定的精度自检能力。当观测三个及以上已知点时，通过多余观测产生的闭合差，可以评估设站成果的质量，这是单一路径的极坐标法所不具备的。这种“自由设站”的能力，让它成为加密图根控制点和施工放样的利器。

精度之钥：规避危险圆与优化布设

后方交会并非万能，其精度深受图形条件制约。其中最著名的禁忌便是“危险圆”。如果待定点P恰好位于由已知点A、B、C等构成的外接圆圆周上，那么无论P在圆上何处，观测到的角度关系都将恒定不变，导致方程无解或解算结果极不稳定，精度急剧下降。在实际作业中，必须确保待定点远离已知点构成的外接圆。

为了获得高精度成果，需要精心优化已知点的布设方案。理想的图形是待定点P与已知点构成的交会角接近90度，避免出现过小（如小于30度）或过大（如大于150度）的锐角或钝角。尽可能使用三个或更多分布均匀的已知点进行交会，通过最小二乘平差可以有效削弱偶然误差的影响。已知点本身的坐标精度、仪器的测角测距精度、大气折光以及对中整平误差，共同构成了影响最终精度的复杂因素链。

实战应用：从铁路建设到地图定位

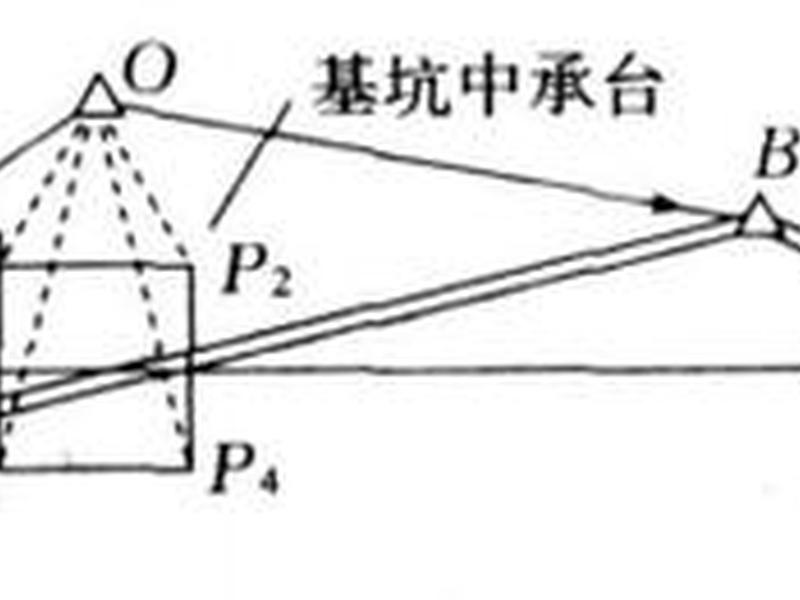

后方交会法的身影活跃于众多重大工程与日常应用之中。在高精度要求的领域，如高速铁路无砟轨道施工中，桥墩、支座垫石的精密放样常采用此法。因为线路控制点往往布设在远离桥墩的稳固地带，后方交会使测量员能在桥面直接设站，高效完成对桥下多个目标的放样工作。

在更广阔的层面，它甚至融入我们的日常生活。户外爱好者使用的地图定位技巧，就蕴含着后方交会的朴素思想：在地图上选择两个显著的地物点（如山峰、塔楼），用指北针分别测量其方位角，然后在地图上画出这两条方向线，其交点便是站立点的大致位置。这虽是简化版，却原理相通。从宏观的工程建设到微观的个人导航，后方交会思想无处不在，默默支撑着我们对空间的认知与改造。

技术演进：智能化与集成化未来

随着科技发展，后方交会技术正朝着更智能、更集成的方向演进。现代智能全站仪和测量机器人已将复杂的后方交会计算过程完全内嵌，实现了一键化、自动化操作。结合GNSS（全球导航卫星系统）技术，形成了超站仪系统，可在无已知控制点地区，通过GNSS实时获取测站概略坐标，再通过后方交会进行精密校准，实现了绝对坐标与相对测量的完美融合。

在三维激光扫描、无人机倾斜摄影等新兴领域，空间后方交会原理是实现多站扫描数据拼接、影像高精度空三加密的核心算法之一。它从传统的二维平面走向三维空间，从单一仪器操作融入多源数据融合处理，不断拓展其应用的边界与深度。未来，结合人工智能与物联网，自适应优化交会方案、实时精度预警的智能测量系统或将诞生，继续推动测绘学科向前迈进。
