在工程测量的世界里,你是否曾为寻找一个理想的测站点而苦恼?两个已知控制点近在咫尺,却因障碍物阻挡而无法通视,传统的设站方法瞬间失效。这时,一种名为“后方交会”的测量魔法便闪耀登场。它如同为全站仪赋予了自主定位的“天眼”,无需在已知点上架设仪器,只需在任意未知点安置,观测几个已知点,便能瞬间解算出自身的精确坐标。本文将为你层层揭开博飞全站仪施展这一“魔法”的完整秘辛,从核心原理到实操步骤,从关键技巧到避坑指南,带你彻底掌握这项提升测量效率与灵活性的关键技能。

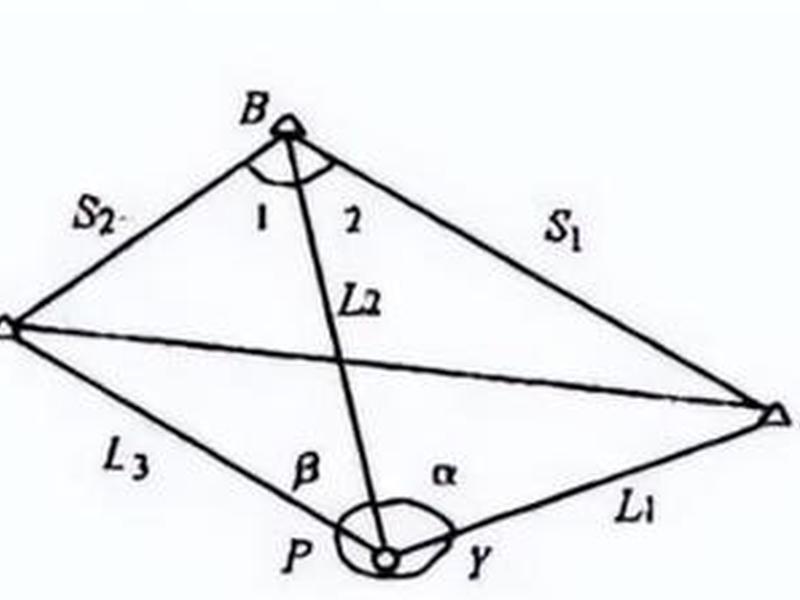

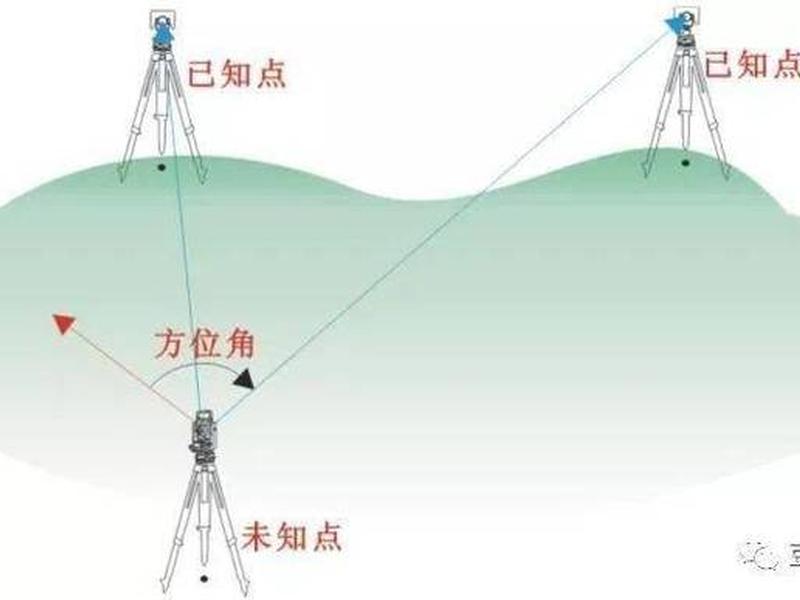

后方交会的本质,是一种“反推定位”的几何艺术。想象一下,你站在一个完全未知的P点,手持全站仪,视野中有三个已知坐标的控制点A、B、C。你不需要知道P点在哪里,只需精确测量出从P点看向A、B、C各点的水平夹角(如∠APB、∠BPC)和/或斜距。这些观测数据与已知点坐标构成了一个确定的几何图形,通过严密的解析公式计算,P点的坐标(X, Y, Z)便如同被“交会”出来一般,清晰呈现。
这种方法彻底解放了测站点的选择自由。在隧道洞口补点、桥墩中心定位、复杂地形控制网加密等场景中,它展现出无可比拟的优势。博飞全站仪将这套复杂的计算过程内置于仪器程序中,使得测量人员无需手动计算,只需按步骤操作,即可轻松获得结果。其原理基础坚实,无论是传统的纯角度后方交会,还是结合了测距的边角联合后方交会,都能在博飞仪器上高效实现,为测量工作提供了极大的灵活性与可靠性。
成功的后方交会,始于周全的准备工作。是已知控制点的遴选。这些点是整个计算的基石,必须确保其坐标成果可靠、精度满足要求。至少需要两个已知点,但强烈建议使用三个或以上,这样不仅能提高解算精度,还能提供宝贵的检核条件,防止因单个点数据错误导致整体失败。
是现场点位的布设规划。测站点P应选择在稳固、安全且通视条件良好的位置。更重要的是,P点与所选已知点构成的图形结构要强健。理想状态下,已知点应环绕在P点周围,且P点与各已知点连线之间的夹角最好介于30度至120度之间。必须极力避免所有已知点与P点近似共线,或P点位于已知点所构成的外接圆(危险圆)上,这两种情况会导致方程解算出现奇异,无法得出唯一或正确的坐标。

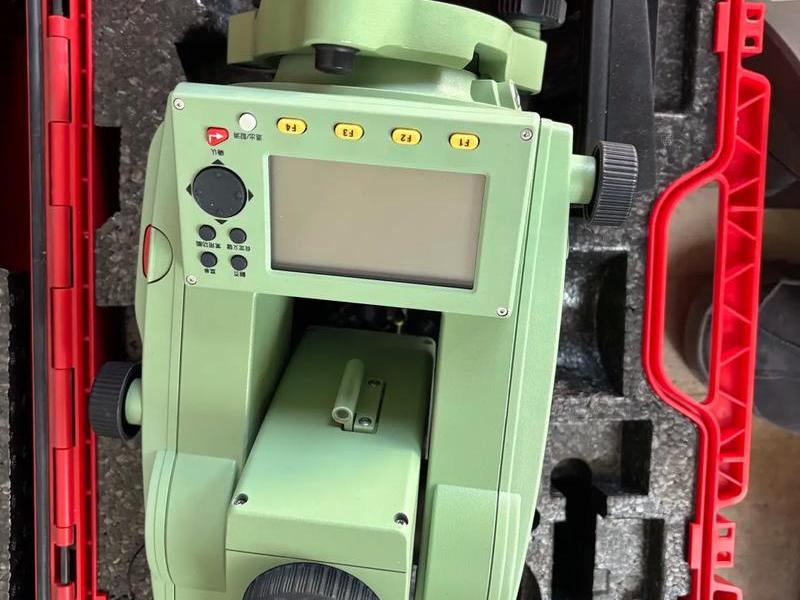

是仪器与设备的检查。将博飞全站仪在P点严格对中、整平。检查棱镜常数、大气改正数(温度、气压)是否设置正确。这些细节虽小,却直接影响最终的观测精度。准备就绪,方能进入激动人心的实战操作阶段。
不同型号的博飞全站仪菜单可能略有差异,但后方交会功能的核心操作逻辑基本一致。打开仪器电源,完成初始化后,进入主菜单或测量程序菜单。在其中寻找到“后方交会”或“自由设站”功能项,点击进入。程序通常会提示你创建一个新的测量文件或选择已有文件,用于存储本次交会的数据与结果。
接着,进入点位信息输入与测量阶段。第一步是输入测站点信息,虽然此时它的坐标未知,但需要赋予它一个点号(如“P1”)并输入实测的仪器高。随后,程序会引导你开始第一个已知点的观测。你需要手动输入或从坐标库中调用第一个已知点(如A点)的点号和坐标,并输入该点上棱镜的高度。然后,精确转动望远镜,用十字丝中心瞄准A点处的棱镜中心,确认照准后,选择“测量”功能。仪器会自动测量并记录到A点的斜距、水平角和竖直角。
完成A点测量后,按同样流程依次对B点、C点(及更多点)进行观测。每测量一个点,仪器都会实时保存数据。当测量完至少两个点后,仪器界面通常会显示“计算”选项。点击计算,博飞全站仪内部的处理器会飞速运转,基于最小二乘法等平差原理,解算出测站点P的最或是坐标,并同时给出点位精度评定参数(如残差、点位中误差)。
计算完成并非终点,智慧的测量员一定会进行严谨的验证。博飞全站仪在计算后,会显示本次后方交会的残差或点位中误差。这是一个重要的精度指标,通常要求其值小于测量规范或工程要求的限差(例如,平面位置误差小于3毫米)。如果残差过大,则警告你观测条件或数据可能存在问题。
若有观测了三个及以上已知点,可利用多余的观测进行内部检核。一种方法是,查看仪器是否提供了使用不同已知点子集计算坐标的功能,对比其结果是否一致。更直接的方法是,完成设站后,将仪器照准另一个未参与计算、但坐标已知的检核点,测量其坐标或距离、角度,与已知值进行比较。若差值在允许范围内,则证明此次后方交会成果可靠。
确认无误后,务必保存结果。选择“记录”或“设站”选项,将计算出的测站点坐标正式存入仪器,并作为后续所有放样或数据采集的基准坐标系。至此,后方交会设站圆满完成,你可以信心满满地开始接下来的测量任务了。

想要让你的后方交会结果如同瑞士钟表般精准,以下几个技巧至关重要。第一,是“多多益善”原则。在条件允许时,尽可能观测更多的已知点(如4-6个)。更多的观测值提供了更多的冗余信息,通过平差计算可以有效地抑制偶然误差,显著提升最终坐标的精度和可靠性。
第二,是优化图形结构。尽量使测站点P到各已知点的距离大致相当,避免距离悬殊过大。努力使已知点分布在P点的不同象限,形成良好的角度交会。强健的图形结构是抵抗误差、保证解算稳定性的几何基础。
第三,是规范操作与细心校核。每次照准棱镜都要力求精准,消除视差;输入点号和坐标时要反复核对,防止误输;在观测前后,检查仪器的对中、整平状态是否有变化。定期对博飞全站仪进行常规检校,确保其测角、测距系统处于最佳工作状态,是从源头上保障精度的根本。
即使准备充分,实践中也可能遇到一些棘手情况。最典型的问题是仪器提示“计算错误”或“残差超限”。这通常源于图形条件太差,如已知点与测站点近乎共线,或落在了危险圆附近。解决方法是在现场重新选择测站点P的位置,改善与已知点之间的夹角关系。
有时,计算出的坐标看似合理,但用检核点验证时发现偏差较大。这可能是因为某个已知点的坐标本身存在错误,或观测该点时照准了错误目标。应逐一复核已知点坐标的正确性,并检查每个点的观测记录。如果可能,更换或增加一个已知点重新进行交会计算。

在复杂环境下(如强光、雾气、震动),测量信号可能不稳定,导致观测值跳动大。这时应选择气象条件更稳定的时候进行观测,对同一目标进行多次测量取平均值,并确保棱镜镜面干净、对准仪器。理解这些问题的成因,并掌握相应的排查与解决方法,方能从容应对野外各种挑战。
博飞全站仪的后方交会功能,犹如一把打开测量空间任意门的神奇钥匙。它通过“以未知测未知,反求自身”的巧妙逻辑,将设站从已知点的束缚中彻底解放出来,极大地增强了测量作业的适应性与机动性。从理解其“反推定位”的几何原理,到做好点位遴选与图形评估的周密准备;从熟练操作仪器的输入、照准、测量流程,到严谨进行精度验证与结果确认;再从掌握增加观测数、优化图形、规范操作等提精技巧,到学会应对计算错误、数据异常等常见问题——掌握这一整套方法论,意味着你不仅能按步骤完成操作,更能洞悉其所以然,从而在各种复杂工程场景中游刃有余。
将后方交会法纳入你的测量技能库,意味着在面对控制点不通视、地形受限等传统难题时,你拥有了一个强大而优雅的解决方案。它不仅仅是一套操作步骤,更是一种灵活解决问题的测量思维。随着你对博飞全站仪后方交会使用方法与操作步骤的日益精熟,测量工作的效率与疆域,必将得到前所未有的拓展。
