在精密工程测量的世界里,如何快速、准确地在复杂环境中确立自己的“坐标原点”,是所有测量员面临的终极挑战。当视线被基坑阻隔,当已知控制点遥不可及,传统的极坐标法往往束手无策。一种名为“后方交会法”的测量技术,如同一位优雅的几何魔术师,仅需在未知点上架设仪器,观测两个已知点,便能神奇地解算出自身的精确位置,进而展开高效放样。这不仅是一种技术,更是一种在约束中寻找自由的艺术。本文将带您深入探索全站仪后方交会法放样的核心奥秘,从底层原理到实操细节,从优势局限到精度掌控,为您揭开这项技术在现代工程中不可替代的神秘面纱。

后交法全站仪放样;全站仪后方交会法放样

核心原理:几何交汇的智慧

后方交会法的数学灵魂,源于平面几何中简洁而强大的交汇原理。想象一下,你身处一个未知的荒野,手中有一张标有两个显著地物(如山峰、灯塔)的地图。如果你能测量出自己分别看向这两个地物的方向线之间的夹角,那么你在地图上的位置,理论上就是这两条方向线交汇的那个点。全站仪后方交会法正是这一思想的精密电子化实现。

后交法全站仪放样;全站仪后方交会法放样

其核心模型是:在待定点P(即仪器架设点)上,向两个已知坐标点A和B观测,测量出水平角∠APB。已知A、B两点的坐标(Xa, Ya)和(Xb, Yb),以及观测角γ,通过解算三角形,即可唯一确定P点的坐标。在实际应用中,为了提高精度和可靠性,通常会观测两个以上的已知点,利用最小二乘法进行平差计算,求得最或是值。

这种方法最精妙也最需警惕之处,在于“危险圆”的存在。如果待定点P恰好位于已知点A、B、C(观测了三个点时)构成的外接圆上,那么无论P在圆上如何移动,观测到的角度值都将保持不变,导致方程出现多解或无解,精度急剧恶化。实践中必须精心选择已知点,使待定点远离这个无形的“精度黑洞”,这是保证测量成功的首要几何法则。

操作流程:步步为营的实战

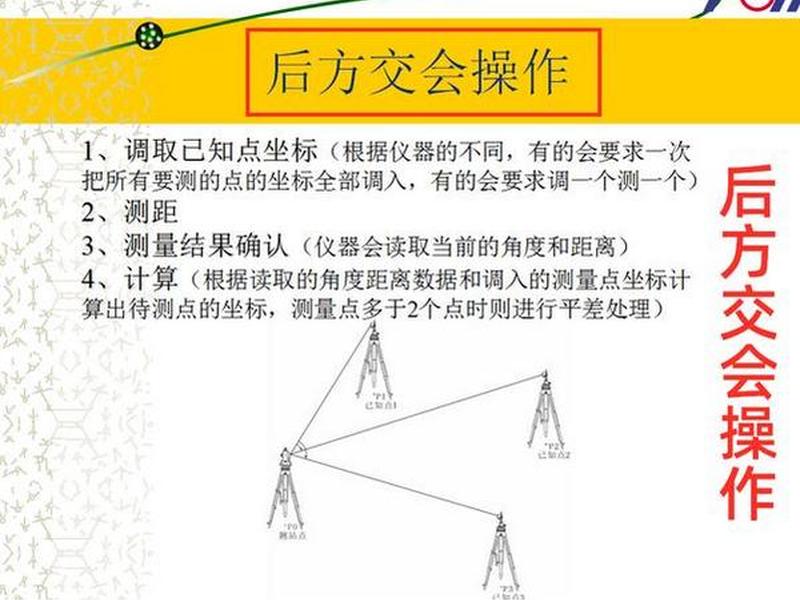

掌握了原理,让我们将其转化为全站仪上的一系列精准操作。不同品牌的全站仪菜单虽略有差异,但后方交会的基本流程一脉相承。在通视条件良好、便于后续放样的未知点P上架设并严格整平对中全站仪。开机后,进入程序测量菜单,选择“后方交会”或“自由设站”功能。

第一步是输入测站信息,通常包括一个临时点号,并精确量取并输入仪器高。随后,程序会引导你开始观测已知点。将望远镜照准第一个已知点A上的棱镜,精确瞄准后,输入该点的点名或直接输入其三维坐标(X, Y, H)以及当前棱镜的高度,然后启动测距。仪器会记录下从P点到A点的方向值和斜距。

完成第一个点的测量后,转动望远镜照准第二个已知点B,重复输入坐标、棱镜高和测量的过程。现代全站仪允许观测多于两个已知点,观测的点数越多,且点位分布越均匀(如构成近似的等边三角形),通过平差计算后得到的测站点P的坐标精度就越高。所有点观测完毕后,仪器会自动计算并显示后方交会的结果,包括测站点P的坐标以及本次设站的残差(或称误差)。通常,要求平面残差在几个毫米以内,符合要求后即可确认并保存该测站,至此,仪器自身的位置便被精确“锚定”在了大地坐标系中。

优势凸显:灵活高效的王者

相较于需要在已知点上架设仪器的极坐标法,后方交会法的优势在复杂施工环境中体现得淋漓尽致。其最大的魅力在于“自由设站”。测量员无需将仪器搬运至往往位于不易到达之处的已知控制点上,而是可以根据放样的需要,直接将仪器架设在通视条件最好、工作效率最高的任何位置,哪怕这个点本身坐标未知。

这带来了革命性的便利。在桥梁基坑深处、在建筑体密集区、在控制点被临时遮挡的施工现场,后方交会法都能大显身手。它避免了频繁迁站和设置转站支导线带来的累积误差,也减少了对已知控制点的依赖和可能造成的破坏。只需几个通视的已知点,就能在未知点快速建立测站,立即开展大范围的放样和测量工作,极大地提升了外业作业的灵活性和整体效率,堪称应对复杂地形和紧张工期的利器。

精度掌控:细节决定成败

尽管后方交会法如此强大,但其精度并非凭空而来,而是牢牢掌握在注重细节的测量员手中。精度控制贯穿于每一个环节。首先是已知点的选择,它们本身的精度必须可靠,点位应稳固。更关键的是图形强度:已知点与待定点构成的交会角应避免过小(如小于30度)或过大(如大于150度),理想角度在60度至120度之间,以形成强健的三角形。已知点到测站的距离不宜相差悬殊。

观测过程中的操作规范至关重要。仪器的对中、整平必须精细;棱镜的扶正、对中杆的气泡居中不容忽视;照准目标要精准,尽可能瞄准棱镜中心。多次测量取平均值可以减少偶然误差。必须重视仪器给出的残差报告。一个较大的残差往往提示已知点输入错误、观测目标错误或图形强度太弱,此时必须检查原因,重新测量,直至残差满足规范要求(例如5毫米以内),绝不能心存侥幸。

后交法全站仪放样;全站仪后方交会法放样

应用场景:纵横工程各领域

后方交会法凭借其独特的优势,在众多工程测量领域扎根生长。在高速铁路和公路的CPIII控制网复测与轨道板精调中,它是在线路沿线快速建立测站,进行高精度相对测量的标准方法。在大型工业厂房和市政工程的施工放样中,面对错综复杂的结构和设备基础,测量员可以自由选择最佳视角设站,一次性放出大片区域的点位。

在变形监测领域,为了长期监测大坝、桥梁、高耸建筑的位移,监测点(已知点)往往布设在稳固的基岩上,而测站则需要在稳定的基准点之间灵活选择,后方交会法完美契合了这一需求。在地籍测量、矿山测量乃至考古测绘中,只要条件允许,它都是快速建立控制、提高作业效率的首选方案之一。

局限与展望:技术的边界与未来

任何技术都有其适用范围。后方交会法并非万能。它对已知点的通视条件有刚性要求,在完全封闭或遮挡严重的环境中无法使用。图形强度带来的“危险圆”问题,是悬在其头顶的达摩克利斯之剑,要求使用者具备一定的几何判断能力。在需要绝对高精度(如亚毫米级)的首级控制网测量中,传统的强制对中观测网形依然是更可靠的选择。

展望未来,随着测量机器人与GNSS(全球导航卫星系统)技术的深度融合,后方交会正在进化。集成GNSS模块的全站仪,可以在信号良好的地方先通过卫星定位获得一个粗略的初始坐标,再通过后方交会进行精细校准,结合多传感器数据,进一步提升了设站的自动化程度、可靠性和在困难环境下的适用性。后方交会法的核心思想——利用冗余观测确定自身位置,将继续在智能测绘时代焕发新的生机。
