在微观世界的探索中，扫描电子显微镜（SEM）如同一位目光如炬的“侦探”，它不仅能捕捉样品表面的细微形貌，更能深入“肌肤之下”，揭示材料内部隐藏的秘密。这个探测极限——我们称之为SEM检测深度或SEM探测深度——是衡量这位“侦探”洞察力与能力边界的关键指标。它并非一个固定值，而是一个由电子束能量、样品性质、探测器类型等多重因素交织影响的动态范围。理解检测深度，意味着我们能更精准地操控这台强大的仪器，从纳米级的表层特征到次表面的成分分布，获取最符合研究目标的“证据”。本文将带您深入SEM的微观世界，从多个维度剖析检测深度的奥秘，掌握这把开启材料深层信息宝库的钥匙。

一、核心原理：电子与物质的深度对话

SEM检测深度的本质，源于高能电子束与样品原子之间一场复杂而深刻的“对话”。当电子束轰击样品表面时，会激发出多种信号，其中最主要的是二次电子（SE）和背散射电子（BSE）。二次电子能量较低，通常来自样品表面极浅的区域，深度大约在5到10纳米以内，因此它主要描绘出样品表面超精细的形貌起伏，如同绘制一幅细腻的“地形图”。

背散射电子则拥有更高的能量，它们源自样品更深的区域，其探测深度可达几十纳米甚至上百纳米。背散射电子的产额与样品区域的原子序数密切相关，原子序数越高的区域，产生背散射电子的概率越大，在图像中就越亮。BSE图像不仅能提供一定的形貌信息，更重要的是能反映样品近表面区域的成分差异和原子序数衬度，让我们得以“透视”表层以下的材料分布。

电子束与物质相互作用还会产生特征X射线、俄歇电子等信号，它们各自拥有不同的逸出深度，共同构成了SEM多层次、多信息的探测体系。探测深度正是这些信号能够有效逃逸出样品表面并被探测器捕获的最大深度，它决定了SEM能从样品中“读取”到多深的信息。

二、加速电压：调控探测深度的总开关

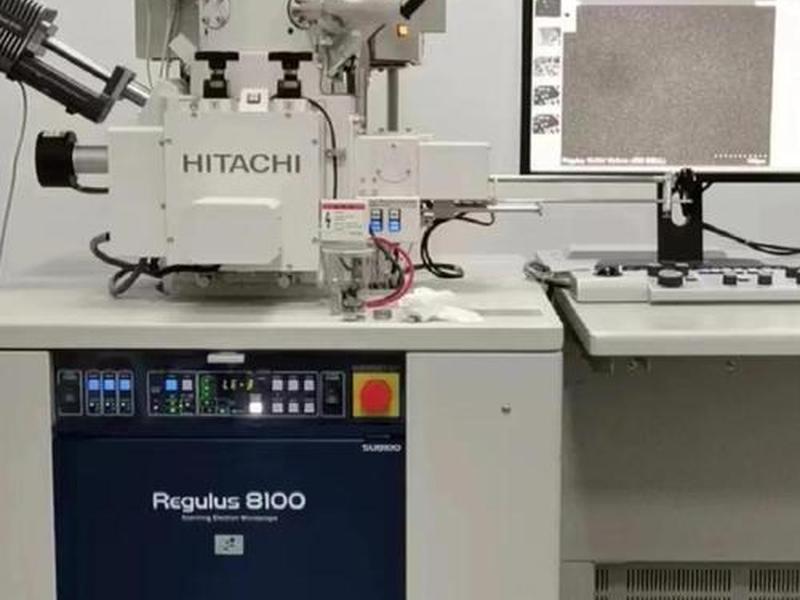

加速电压是操作SEM时最直接、最重要的参数之一，它如同调控探测深度的“总开关”。加速电压决定了入射电子束的能量，电压越高，电子束能量越大，穿透样品的能力就越强，与样品相互作用的区域体积（作用区）也越大、越深。

在高加速电压下（如20kV或30kV），电子束能够深入样品内部，激发出来自较深区域的背散射电子信号，从而获得更多关于样品内部结构和成分的信息。这并非总是有利的。过深的穿透可能导致表面精细细节被来自深层的、模糊的信号所淹没，图像反而失去清晰度。例如，观察一个具有纳米级粗糙度的表面，过高的电压可能使图像衬度下降，关键的表面形貌变得模糊。

相反，采用低加速电压（如1kV或2kV）工作时，电子束的能量较低，与样品的相互作用被限制在极靠近表面的薄层内。这使得二次电子信号占据主导，图像对表面形貌极度敏感，能够揭示出惊人的表面细节。但低电压下，电子束易受样品表面充电、污染等因素干扰，且背散射电子信号很弱，不利于成分分析。选择“正确的千伏电压”，是为了从感兴趣的样品深度收集信息，同时尽量减少来自不相关深度或表面污染的干扰，是SEM操作中一门精妙的艺术。

三、探测器选择：捕捉不同深度的“信使”

如果说加速电压决定了电子束的“勘探”能力，那么探测器就是负责接收和解读来自不同深度“信使”的“耳朵”。不同类型的探测器对信号的敏感度不同，直接决定了最终图像所反映的“深度视角”。

最常见的二次电子探测器，专为捕获低能的二次电子而优化。这些电子来自最表层，因此SE图像是表面形貌的忠实再现，探测深度最浅。即使是SE探测器，其生成的图像也并非纯粹的表面信息。一部分高能的背散射电子在逃逸出表面时，会激发出额外的二次电子（称为SE2信号）。这意味着，SE图像中总会不可避免地掺杂一些来自次表面的信息，电压越高，这种贡献越显著。

背散射电子探测器则是探测更深层信息的利器。根据设计原理和安装位置（如镜筒内探测器或极靴下探测器），BSD能够高效收集来自样品次表面以下、具有较高原子序数衬度的BSE信号。一些先进的半导体BSE探测器还具有可调节的能量阈值功能。降低能量阈值可以检测到能量更低的背散射电子，从而增强对轻元素或近表面信息的获取，但可能引入更多噪声；提高能量阈值则有助于获得更纯净的高原子序数材料信息，但可能损失部分浅层细节。探测器的选择与参数设置，实质上是实验者对信息深度和类型的一次主动筛选。

四、样品特性：决定穿透路径的内在因素

样品本身的特性，是决定电子束穿透行为和检测深度的内在决定性因素。平均原子序数是核心因素之一。原子序数高的材料，原子核更重，对入射电子的散射作用更强，电子更容易在较浅的深度内发生大角度偏转或能量损失，因此电子束的有效穿透深度较浅，相互作用区更靠近表面。而对于轻元素材料，电子束可以穿透得更深。

样品的密度同样扮演关键角色。高密度材料对电子的阻挡作用更强，电子束的穿透能力减弱，探测深度相应变浅。样品的导电性、表面粗糙度、是否存在涂层或污染层等，都会影响电子的发射、吸收和信号的收集效率，从而间接改变有效探测深度。例如，不导电样品表面的电荷积累会扭曲电子轨迹，影响信号采集；而表面的一层薄污染膜，可能会吸收或改变来自样品本体的信号。

在特殊分析技术如电子背散射衍射中，检测深度有更严格的定义。EBSD信号主要来自样品表层几十纳米厚的区域（例如，对于铜在20kV下，有效信号深度约40-60纳米）。当样品厚度低于某一临界值（如小于100纳米）时，来自样品背面的透射电子干扰会显著增加，导致衍射花样质量下降。针对EBSD等分析，需要精心制备具有合适厚度的样品，以确保信号主要来自被分析的晶体本身。

五、技术前沿：拓展探测深度的新视野

随着技术的不断进步，科学家们正致力于突破传统SEM探测深度的限制，或更精准地控制和利用不同深度信息。低电压SEM技术日益成熟，它通过优化电子光学系统和探测器设计，使得在极低加速电压下也能获得高分辨率、高表面敏感度的图像，极大拓展了对电子束敏感材料（如生物样品、高分子、某些半导体器件）的表面观测能力。

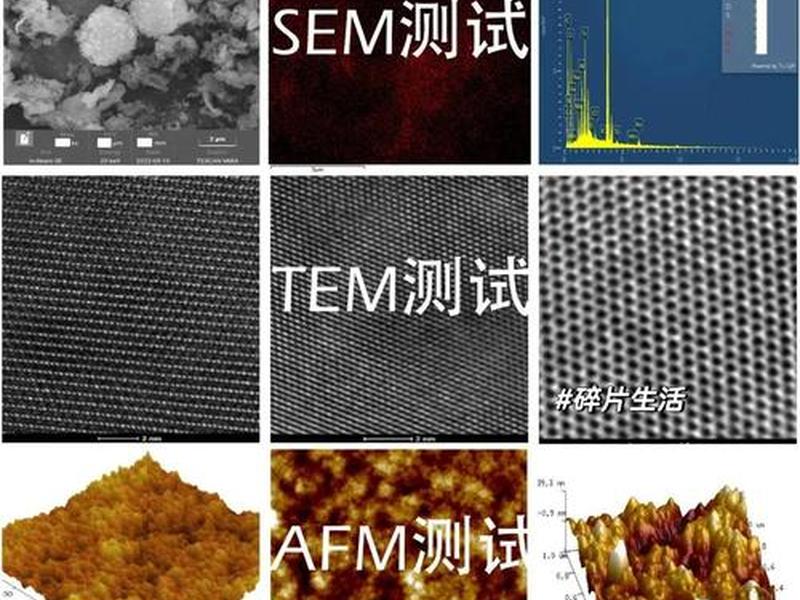

多维探测与关联分析成为趋势。例如，将不同探测器（SE、BSE、EDS）在同一区域获取的信号进行融合分析，可以同时获得同一微区从形貌、成分到晶体结构的全方位信息，构建出从表面到一定深度的立体化数据模型。4D-STEM技术在SEM平台上的实现更是一项突破。通过在扫描的每个像素点记录完整的二维衍射图案，这项以往主要局限于透射电镜的技术，如今能在SEM中实现对纳米区域晶体取向、应变场等深层结构信息的高通量、高精度映射，甚至在超低剂量条件下对束敏感材料进行观测，大大深化了SEM的分析维度。

这些前沿技术不仅拓展了“探测深度”的物理概念，更丰富了其内涵，使SEM从一个卓越的形貌观察工具，进化成为一个能进行多维度、多尺度、从表面到近表面深层信息解析的综合性微观分析平台。

六、应用实践：深度信息驱动的科研与工业洞察

对SEM检测深度的精准理解和操控，直接转化为在各个领域强大的应用能力。在材料科学中，研究人员通过调节电压和选择探测器，可以区分材料表面的氧化层与基体，分析涂层或薄膜的厚度与结合界面，或揭示金属断口下方疲劳裂纹的起源与扩展路径，这些都需要利用不同深度信号提供的独特信息。

在半导体工业的尖端制造与失效分析中，检测深度的控制至关重要。低电压SEM用于无损观察芯片最表层的电路图形和细微缺陷，避免电子束损伤；而通过BSE信号或特定分析技术，则可以探查晶体管内部不同材料层的结构、测量薄膜厚度，或定位隐藏在介质层下方的金属互连短路点。

在生物医学和地质学领域，理解检测深度有助于获得更真实的样本信息。例如，观察生物组织的表面超微结构时，需采用低电压以减少损伤和获得真实形貌；而在分析矿物包裹体或化石的内部成分分布时，则需要利用BSE信号来获得次表面的成分衬度。恰当运用检测深度这一工具，能让研究人员在最合适的“景深”下，看清研究对象的本质。

驾驭深度，洞见未来

SEM检测深度，远非一个枯燥的技术参数，它是连接微观表象与深层本质的桥梁，是实验者意志与仪器能力交汇的战场。从表面形貌的惊鸿一瞥，到成分分布的深度剖析，再到晶体结构的立体解析，对探测深度的 mastery（掌握），意味着我们能够根据具体的研究目标，像调节显微镜焦距一样，精准地聚焦于材料世界的特定层次。

它提醒我们，在微观探索中，所见并非所得的全部。真正的洞察力，来自于理解信号背后的物理，并智慧地运用电压、探测器、样品制备等多种手段，去“定制”我们所需的信息深度。随着原位技术、多维探测和人工智能数据分析的融合，未来SEM对材料从表面到内部、从静态到动态过程的探测能力将愈发强大和智能化。掌握SEM检测深度的奥秘，就如同握紧了开启材料微观宇宙更多维度之门的钥匙，让我们得以超越表面，洞见那深邃而精彩的内部世界。
