在纳米与微观尺度上,物质的世界呈现出令人惊叹的复杂与瑰丽。想象一下,能够将一根发丝放大万倍,清晰看见其表面的沟壑与纹理;或是在芯片的方寸之间,洞察纳米级的缺陷与结构。这一切,都离不开一项强大的微观分析技术——扫描电子显微镜(SEM)检测。它如同一只洞察秋毫的“超级眼睛”,将人类视觉的边界推向极致。而专业的SEM检测机构,则是驾驭这只“眼睛”的专家,为科研探索与工业创新提供至关重要的数据支持。本文将带您深入SEM检测的奥秘世界,并揭示如何选择与信赖专业的SEM检测机构,为您打开通往微观宇宙的大门。

扫描电子显微镜检测,绝非简单的放大观察。它利用聚焦的高能电子束作为“探针”,以光栅状扫描方式轰击样品表面,激发出二次电子、背散射电子、特征X射线等多种物理信号。通过收集并处理这些信号,SEM能够重建出样品表面纳米级分辨率的立体形貌图像,其景深远超光学显微镜,图像极具立体感和真实感。
这项技术的核心魅力在于其多功能集成。它不仅是“形貌摄影师”,更是“成分分析师”。通过与能谱仪(EDS)联用,SEM能在观察形貌的对样品微区进行元素定性与定量分析,实现“所见即所析”。无论是金属材料的晶界与相分布,还是高分子材料的断口形貌,亦或是生物细胞的表面超微结构,SEM都能提供直观而精确的视觉与成分证据。
自20世纪中期实用化以来,SEM技术不断革新。从早期的钨灯丝到如今的场发射电子枪,分辨率已从数十纳米提升至亚纳米级别。环境扫描电镜(ESEM)的出现,甚至允许对含水、含油的样品进行直接观察,极大拓展了其应用边界。它已成为材料科学、生命科学、半导体、地质考古乃至刑事侦查等领域不可或缺的“常规武器”。

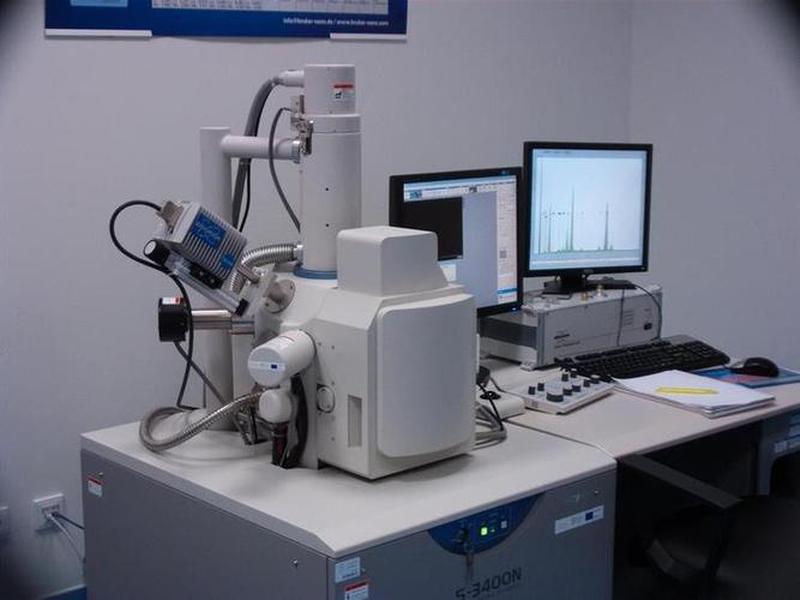

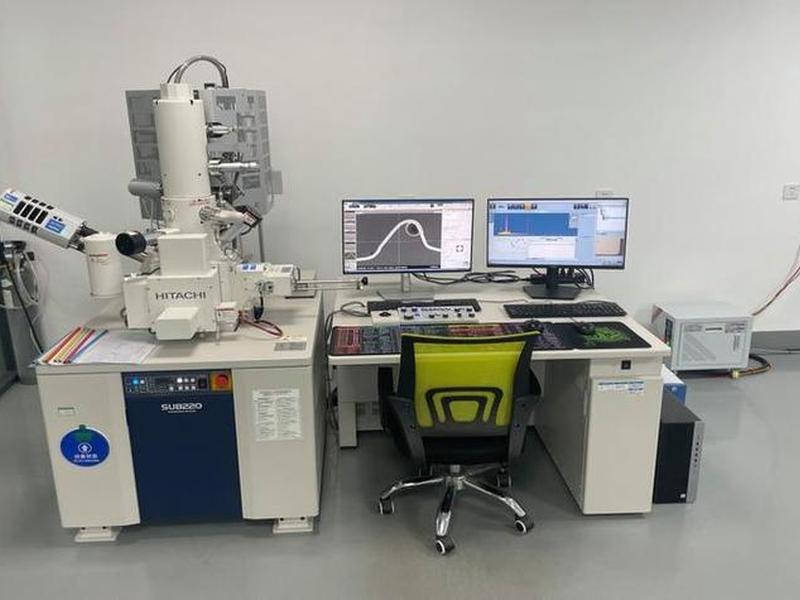

为何需要专业的SEM检测机构?因为高端SEM设备本身造价不菲,操作复杂,且对实验环境(如防震、电磁屏蔽、超高真空)要求极高。一家权威的检测机构,其专业壁垒首先体现在硬件配置的先进性与多样性。机构不仅拥有分辨率高达0.4-1.0纳米的高端场发射扫描电镜,还可能配备环境扫描、聚焦离子束(FIB)、电子背散射衍射(EBSD)等多种附件,以满足不同样品的特殊分析需求。
更深层的壁垒在于专业人才与经验积累。优秀的检测工程师不仅需要精通仪器操作,更要深刻理解不同行业样品的特性与制样要求。例如,生物样品需要特殊的干燥与导电处理,脆性材料需要防止荷电效应,金属断口分析需要保持原始形貌。丰富的经验能确保在复杂的信号中提取出最关键的信息,避免误判。
规范的质量管理体系与标准流程是数据可靠性的保障。从样品接收、登记、前处理,到仪器参数校准、数据采集、结果分析与报告出具,每一步都需有章可循。权威机构通常遵循ISO、ASTM、GB/T等一系列国内外标准,确保检测结果具有可比性和公信力,能够作为科研论文发表或工业质量仲裁的权威依据。

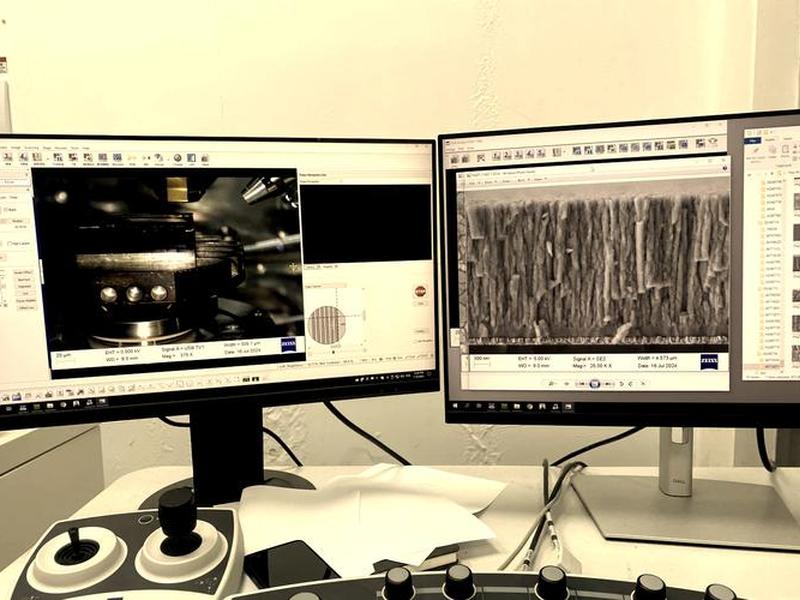

专业的SEM检测机构提供的服务远不止“拍张照片”那么简单,其核心服务构成一个多层次、立体化的分析体系。最基础也是应用最广的,是超高分辨率形貌观察与测量。无论是观察纳米颗粒的尺寸分布、涂层表面的均匀性,还是测量微电路线宽、纤维直径,SEM都能提供精准的二维乃至三维数据,为产品研发和质量控制提供直观依据。
更深一层的服务是微区成分与元素分布分析。通过能谱仪(EDS),机构可以定点分析样品某一点的元素组成,也可以进行线扫描或面扫描,直观展示特定元素(如氧、碳、金属元素)在材料中的分布情况。这对于分析材料失效原因(如异物夹杂、元素偏析)、鉴别产品真伪(如珠宝、文物)、研究涂层或界面的成分梯度至关重要。
对于一些特殊需求,高端机构还能提供高级分析功能。例如,利用背散射电子模式进行成分衬度成像,区分原子序数不同的相;利用EBSD分析晶体材料的晶粒取向、织构和应变;利用FIB-SEM进行三维重构,揭示材料内部的三维结构。这些深度解析能力,往往是前沿科学研究与高端产业突破的关键。
SEM检测的应用疆域极其辽阔,它像一座桥梁,连接起基础研究与产业应用的各个角落。在材料科学与工程领域,它是研究合金相变、复合材料界面、陶瓷烧结机理、高分子断裂行为的“眼睛”,助力开发更强、更轻、更耐用的新材料。
在半导体与微电子工业,SEM是工艺监控和失效分析的基石。它能精准定位芯片制造中的线宽偏差、刻蚀缺陷、金属互连短路等问题,是保障“中国芯”良率与可靠性的幕后功臣。在生命科学与医学领域,环境扫描电镜让研究者能在更自然的状态下观察细胞、细菌、组织的超微结构,为疾病机理研究和新药开发提供线索。
令人惊叹的是,SEM的视野也延伸至考古学与刑侦科学。它可以帮助鉴定文物的材质、工艺和腐蚀产物,为文物保护提供科学方案;也能对犯罪现场的微量物证(如射击残留物、纤维、油漆碎片)进行形貌与成分比对,成为寻找真相的“沉默证人”。甚至在环境科学中,用于分析大气颗粒物的来源与组成,为环境污染治理提供微观证据。
面对市场上众多的SEM检测服务机构,如何甄别与选择成为关键。首要考量是资质与认证。查看机构是否具备CMA(检验检测机构资质认定)、CNAS(中国合格评定国家认可委员会)等权威资质,这些是其实验室管理和技术能力达到国家或国际标准的基本证明。
要考察其技术实力与案例经验。直接了解其主力设备的型号、性能指标(如分辨率、加速电压范围),并索要相关行业或类似样品的检测报告案例进行参考。一个有丰富行业案例积累的机构,更能理解您的具体需求并提供针对性解决方案。

关注其服务流程与沟通效率。一个可靠的机构会提供清晰的服务流程、透明的报价体系、合理的检测周期,并配备专业的客服和技术对接人员,能够就样品前处理、检测方案、结果解读等与您进行高效、专业的沟通。良好的服务体验与可靠的数据质量同等重要。
展望未来,SEM检测技术正朝着更智能、更集成、更易用的方向发展。人工智能(AI)图像识别技术开始应用于SEM图像的自动分析,能快速统计颗粒尺寸、识别缺陷类型,大幅提升分析效率。原位SEM技术,使得在加热、冷却、拉伸等动态条件下观察材料微观结构的变化成为可能,实现了从静态观察到动态过程的跨越。
与此国产SEM设备的崛起正在改变市场格局。随着国内企业在电子光学、探测器等核心技术上的突破,高性能、高性价比的国产扫描电镜不断涌现,降低了检测机构的设备投入成本,也让更多中小企业能够享受到高质量的SEM检测服务。国产化与智能化双轮驱动,正让这只“微观之眼”变得更加锐利和普及。
