你是否曾好奇，一块金属的断裂面在放大十万倍后是何等景象？一粒花粉的表面究竟隐藏着怎样精妙的几何结构？答案，就藏在SEM检测——这项被誉为“微观世界高清摄影师”的强大技术之中。SEM检测，即扫描电子显微镜检测，绝非简单的“放大镜”，它是一种利用高能电子束作为探针，扫描样品表面，通过捕捉电子与物质相互作用产生的各种信号，来揭示材料表面形貌、成分乃至晶体结构的尖端分析手段。它让我们得以跨越肉眼极限，直击纳米尺度的真实，为材料科学、生命科学、地质考古乃至工业生产，打开了一扇洞察万物本质的窗口。

核心原理：电子束的微观探秘

SEM检测的魔力，始于那束看不见的电子。想象一下，在极高的真空环境中，电子枪发射出细如发丝的高能电子束，经过电磁透镜的精密聚焦，形成直径仅纳米级的“超级探针”。这束电子探针并非静止不动，而是在扫描线圈的控制下，如同一位耐心的画家，以光栅模式逐行逐点地扫过样品表面。

当这些高能电子撞击样品时，一场激烈的微观相互作用即刻上演。电子会从样品表层激发出能量较低的二次电子，它们对样品表面的起伏凹凸极为敏感，是塑造出那极具立体感形貌图的主力军。部分入射电子会被样品原子核反弹回来，形成背散射电子，其数量与原子核的重量（原子序数）息息相关，从而能勾勒出不同成分的分布地图。被激发的原子还会释放出具有指纹特征的特征X射线，成为我们进行元素定性与定量分析的金钥匙。

探测器便是这场微观戏剧的忠实记录者。它们分门别类地收集这些信号，将其转化为电信号，经过放大和处理，最终在屏幕上同步重建出令人惊叹的高分辨率图像。整个过程，就像在黑暗中用一支极其精细的光笔扫描物体，再将反馈的光点拼成一幅完整的画卷，只不过这一切都发生在远超人类视觉的尺度上。

卓越优势：洞察秋毫的科技之眼

SEM检测之所以成为科研与工业界的宠儿，源于其一系列无可比拟的优势。首当其冲的便是其极高的分辨率。顶级场发射SEM的分辨率可达0.4纳米，这意味着它能清晰呈现病毒、纳米颗粒、晶体缺陷等极其微小的结构细节，让我们真正“看见”曾经只能理论推测的微观世界。

SEM拥有巨大的景深。与传统光学显微镜相比，其成像立体感极强，对于凹凸不平的粗糙表面，也能获得整体清晰、层次分明的图像，仿佛在微观世界进行了一次3D全景扫描。这对于观察断口形貌、粉末颗粒、涂层截面等复杂结构至关重要。

它的多功能集成性令人称道。一台现代化的SEM不仅是显微镜，更是一个强大的综合分析平台。通过集成能谱仪（EDS），可以在观察形貌的瞬间对微区进行元素分析；搭配电子背散射衍射（EBSD）探测器，能解析材料的晶体取向和应力状态。这种“所见即所析”的能力，极大提升了研究效率与深度。

广泛应用：跨越学科的微观使者

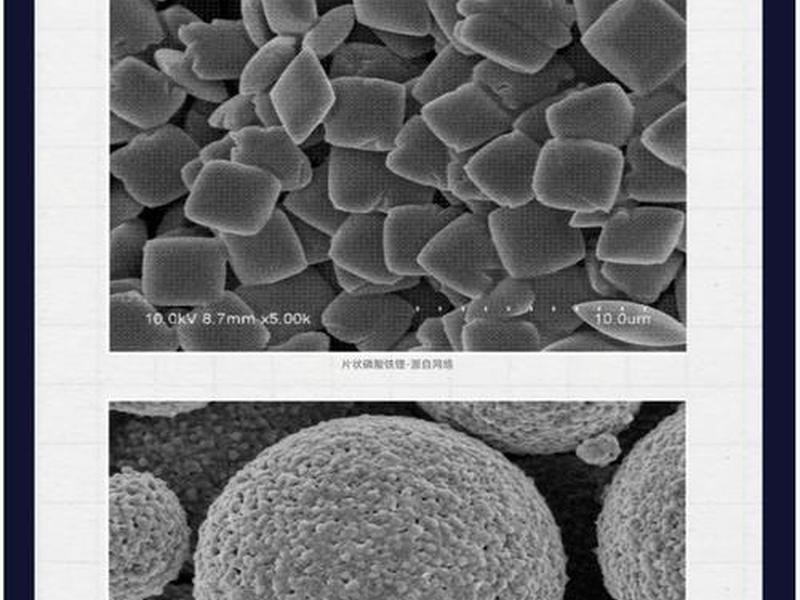

SEM检测的应用疆域极为广阔，几乎渗透到所有需要探究物质微观本质的领域。在材料科学与工程中，它是失效分析的“神探”，能精准定位金属疲劳断裂的起源；是新材料研发的“眼睛”，助力观察纳米复合材料的分散状态、陶瓷的晶界结构以及半导体芯片的线路缺陷。

在生命科学与医学领域，SEM为我们展示了生命构造的精妙。它能清晰呈现细胞表面的微绒毛、细菌的鞭毛、昆虫复眼的规整阵列以及生物矿化材料（如骨骼、牙齿）的细微结构，为病理研究、新药开发和生物仿生学提供关键信息。

在地质学与考古学中，SEM是解读地球史书和文明密码的工具。通过分析岩石矿物的微观形貌与成分，可以推断其形成环境和地质演变过程；对古陶瓷釉面、青铜器锈蚀产物乃至化石微观结构的观察，能为文物鉴定、保护和历史研究提供科学依据。

关键流程：从样品到图像的旅程

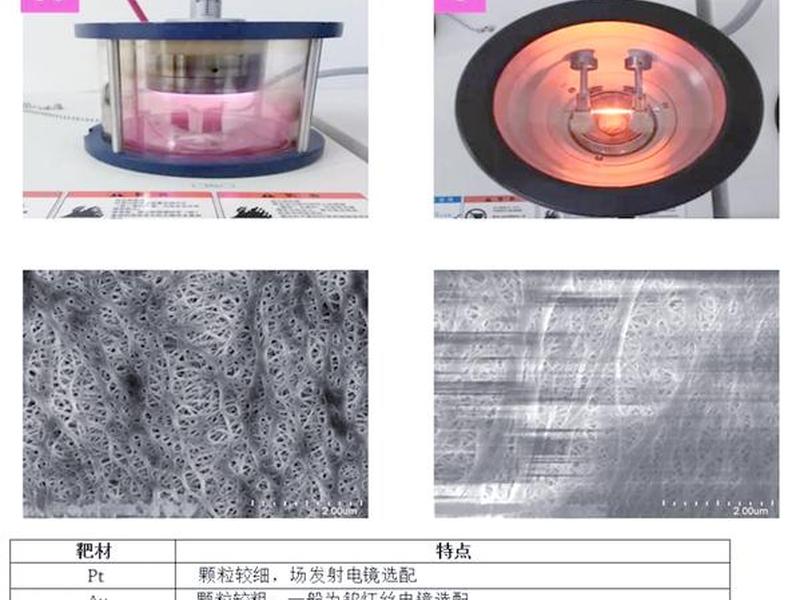

获得一张完美的SEM图像，并非一蹴而就，而是一场严谨的“样品制备之旅”。对于常见的金属、陶瓷等导电固体样品，通常需要经过切割、镶嵌、研磨、抛光等一系列工序，以获得平整光滑的观察面。对于不导电的样品，如塑料、生物组织，则必须进行导电处理，最常见的是在其表面喷镀一层极薄的金或铂金膜，以防止电荷积累（荷电效应）干扰成像。

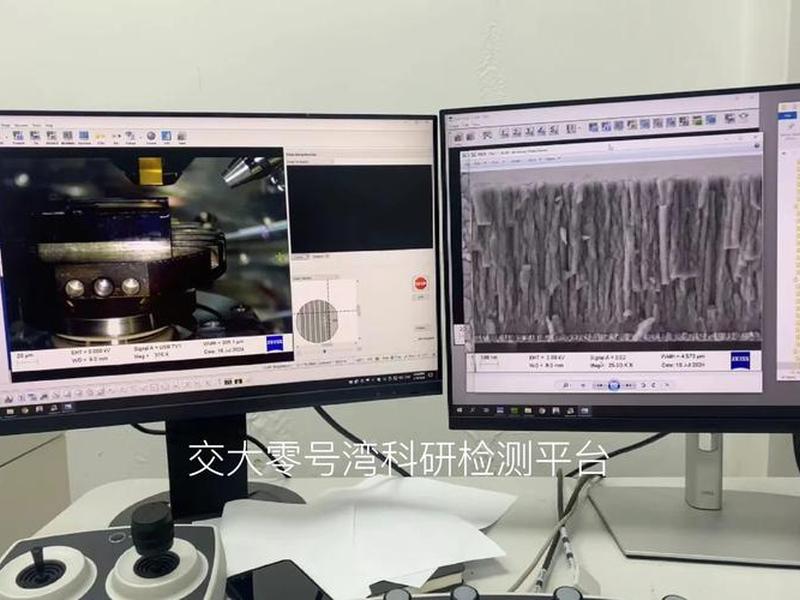

生物样品的制备更为精细复杂，需经过化学固定、脱水、干燥（常用临界点干燥法）等步骤，以最大限度地保持其原始形貌。样品制备完成后，被小心安置于样品台上，送入SEM的真空样品室。操作者通过精确调控加速电压、束流、工作距离等参数，并耐心进行聚焦和消像散调节，才能让那隐藏在微观深处的景象清晰呈现。

技术前沿：不断进化的微观视野

SEM技术本身也在不断进化，拓展其能力边界。环境扫描电镜（ESEM） 的出现打破了高真空的束缚，允许在一定的气体环境中直接观察含水的、活性的甚至带油的样品，使得观察植物叶片的气孔开闭、水泥的水化过程成为可能。

聚焦离子束-扫描电镜（FIB-SEM） 联用系统则赋予了SEM“雕刻刀”的功能。它不仅能高分辨率成像，还能利用聚焦离子束对样品进行纳米级的切割、沉积和加工，实现三维重构，让我们能一层层“剥开”样品，观察其内部结构。

更高亮度的电子枪、更灵敏的探测器、更智能的自动化与图像分析软件，持续推动着SEM向更高分辨率、更快速度、更智能化的方向发展，使其在未来的科学研究与产业创新中扮演愈加核心的角色。
