你是否曾好奇，科学家是如何看清比头发丝细千倍的材料结构？工程师又如何精准定位芯片上纳米级的缺陷？这一切，都离不开一项被称为SEM检测的神奇技术。SEM检测，即扫描电子显微镜检测，它就像一双能窥探微观世界的“超级眼睛”，利用聚焦的高能电子束扫描样品，通过捕捉电子与物质相互作用产生的信号，将肉眼无法企及的微观形貌、成分与结构，转化为清晰震撼的图像与数据。这不仅是材料科学、生物学、半导体工业等领域的“标配”工具，更是推动现代科技向微观深处进发的核心引擎。本文将为你层层揭开SEM检测的神秘面纱，从原理到应用，从操作到选型，带你全面理解“SEM检测是什么意思”。

一、核心原理：电子束下的微观“摄影”

SEM检测的核心，在于利用电子而非光线进行“成像”。传统光学显微镜受限于光的波长，分辨率存在极限。而SEM则另辟蹊径，它发射出经过加速和聚焦的极细电子束，如同一个纳米级的精密探针，在样品表面进行逐行逐点的光栅式扫描。

当这束高能电子轰击样品表面时，会与样品原子发生剧烈的“碰撞”，激发出多种物理信号。其中，二次电子是探测样品表面形貌的“主力军”，它们来自样品表层，对表面起伏极其敏感，能生成具有强烈立体感的三维图像。而背散射电子则像元素的“告密者”，其信号强度与样品区域的原子序数成正比，能直观反映出不同元素或物相的分布差异。

相互作用还会产生具有元素指纹特征的特征X射线。通过配套的能谱仪对其进行分析，就能实现微区元素的定性与定量分析，回答“这里是什么元素，含量多少”的关键问题。这种将形貌观察与成分分析融为一体的能力，正是SEM检测无可替代的优势所在。

二、强大优势：超越人眼的观察维度

SEM检测之所以能成为微观分析领域的霸主，源于其一系列令人惊叹的技术优势。首先是极高的分辨率，先进的场发射SEM分辨率可达亚纳米级别，足以看清病毒、碳纳米管等超微结构，将观察尺度从微米带入纳米时代。

其次是巨大的景深。与传统光学显微镜相比，SEM的景深可高出数百倍，这意味着即使对于表面起伏很大的粗糙样品，也能获得全视野清晰的图像，呈现出强烈的三维立体感，仿佛将微观景物“浮雕”在你眼前。

SEM拥有连续的放大倍数，可从低倍（如几十倍）的宏观定位，无缝切换到高倍（数十万甚至百万倍）的微观细节观察，且图像始终保持清晰。这种“无缝缩放”的能力，使得研究人员能够轻松地在不同尺度间建立联系，全面把握样品的结构特征。

三、关键流程：从样品到图像的精密旅程

一次成功的SEM检测，远非将样品放入仪器那么简单，它是一套严谨而精密的科学流程。旅程始于样品制备，这是决定成像质量的基础。对于导电性差的样品（如塑料、生物组织），通常需要在其表面镀上一层极薄的金或铂膜，以消除电荷积累（荷电效应）对图像的干扰。

制备好的样品被送入SEM的真空样品室。高真空环境确保了电子束在到达样品前不受空气分子干扰，也保护了精密的电子枪。随后，操作人员需要精细调整一系列参数：加速电压决定了电子束的能量，工作距离影响图像分辨率和景深，探针电流则关系到信号强度与信噪比。

当电子束开始扫描，探测器同步收集信号，并将电信号转换为图像信号，最终在显示屏上实时构建出微观世界的画面。现代先进的SEM往往具备高度的自动化与智能化功能，如自动对焦、拼图、成分面扫描等，大大提升了检测效率与数据的丰富性。

四、应用疆域：无处不在的微观侦探

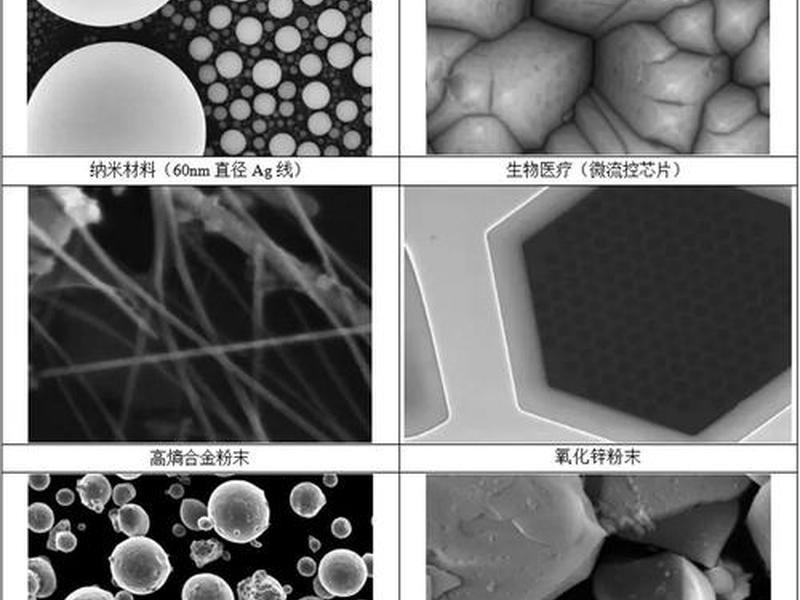

SEM检测的应用领域极为广泛，几乎渗透到所有需要微观洞察的科技前沿。在材料科学与工程中，它是研究合金相组成、复合材料界面、涂层形貌、断口失效分析的利器，直接关联着新材料的研发与产品质量控制。

在半导体与电子工业，SEM更是生产线上的“火眼金睛”。它用于检测芯片的电路图形、测量线宽、查找纳米级的缺陷与污染，是保障集成电路性能与良率的关键环节。没有SEM，现代微电子技术的进步将难以想象。

在生命科学与医学领域，经过特殊制样（如临界点干燥、冷冻固定）的SEM，能清晰揭示细胞、细菌、组织的超微结构，为疾病机理研究、新药开发提供直观证据。在地质学、考古学和刑侦科学中，SEM也能用于分析矿物成分、化石结构、痕迹物证，解开一个又一个自然与历史的谜题。

五、技术发展：持续进化的微观利器

自上世纪中叶第一台商用SEM问世以来，这项技术从未停止进化的脚步。电子枪从早期的钨灯丝，发展到亮度更高、寿命更长的六硼化镧灯丝，再到单色性好、亮度极高的场发射电子枪，不断推动着分辨率的极限。

环境扫描电镜的出现是一项革命性突破。它允许在低真空甚至一定的水汽环境下直接观察含水的、不导电的原始样品（如活体昆虫、新鲜植物叶片），极大拓展了SEM在生物、食品、高分子材料等领域的应用。

如今，SEM正朝着更高分辨率、更智能自动化、更多功能集成的方向发展。与聚焦离子束联用可实现三维重构与微纳加工；与电子背散射衍射联用可分析晶体取向；人工智能的引入则能实现图像的自动识别与缺陷分类。国产SEM品牌的迅速崛起，也为市场提供了更多高性价比的选择。

六、选型考量：如何选择你的“微观之眼”

面对市场上琳琅满目的SEM型号，如何选择一台适合的仪器？首要原则是明确核心需求。如果主要进行常规的材料形貌观察，一台高性能的钨灯丝SEM可能已足够，且经济实用。若需要研究纳米材料或进行高分辨率成分分析，则场发射SEM是必然之选。

必须重视样品兼容性。如果需要频繁检测不导电或含水样品，那么具备低真空/环境扫描模式的机型至关重要。样品室尺寸决定了能放入样品的最大尺寸，自动化程度影响操作效率与人员培训成本，而扩展分析能力（如EDS、EBSD）则关乎未来研究的深度。

切勿忽视售后服务与全生命周期成本。SEM是精密仪器，稳定的技术支持、及时的备件供应、合理的维护费用，是保障设备长期稳定运行的关键。在追求性能参数的综合评估品牌口碑、服务网络与长期使用成本，才能做出明智的决策。
