在工业机器人精准作业的宏大乐章中，有一个点如同乐谱上的基准音，决定了整场演奏的成败——它就是工具中心点（TCP）。对于每一位与ABB机器人并肩作战的工程师而言，掌握“ABB机器人怎么创建TCP”不仅是入门必修课，更是迈向高级应用、解锁机器人极限潜力的关键钥匙。无论是焊接时焊丝的精准落点，还是涂胶时胶枪的恒定轨迹，抑或是装配中吸盘的毫米级定位，所有精妙绝伦的自动化表演，都始于TCP的精确设定。本文将深入探讨ABB机器人TCP的创建方法、核心原理与实战技巧，带您从理解概念到亲手设定，全面掌握这一核心技能。

一、 TCP的基石：概念与核心价值

TCP，全称Tool Center Point，即工具中心点。它并非一个物理实体，而是定义在机器人末端工具上的一个虚拟功能点，是工具坐标系的原点。想象一下，机器人的法兰盘如同人的手腕，而安装其上的焊枪、夹爪或喷枪则是手中的工具。TCP，就是这支“笔”的笔尖。机器人所有基于工具坐标系的运动指令，其目标位置都是针对这个点来规划和计算的。

为什么TCP如此至关重要？因为机器人的绝对重复定位精度再高，如果TCP定义存在偏差，整个工具在空间中的实际作业位置就会产生系统性误差。这好比神拥有百步穿杨的稳定性，但却发生了偏移，结果必然失之千里。精确的TCP能够确保，无论机器人关节如何运动，工具的作业点（如焊丝尖端、吸盘中心）都能严格按照预定路径移动，这是保证焊接质量、喷涂均匀性、装配成功率的基础。在ABB机器人系统中，TCP是工具数据（Tooldata）的核心参数，与其重量、重心等信息共同构成了工具的身份档案。

二、 常规TCP创建：四点法与六点法详解

ABB机器人提供了多种TCP标定方法，其中最常用的是四点法和六点法。四点法用于确定TCP的空间位置（X, Y, Z坐标），而六点法则能同时确定TCP的位置和工具坐标系的姿态方向（即围绕X、Y、Z轴的旋转方向）。

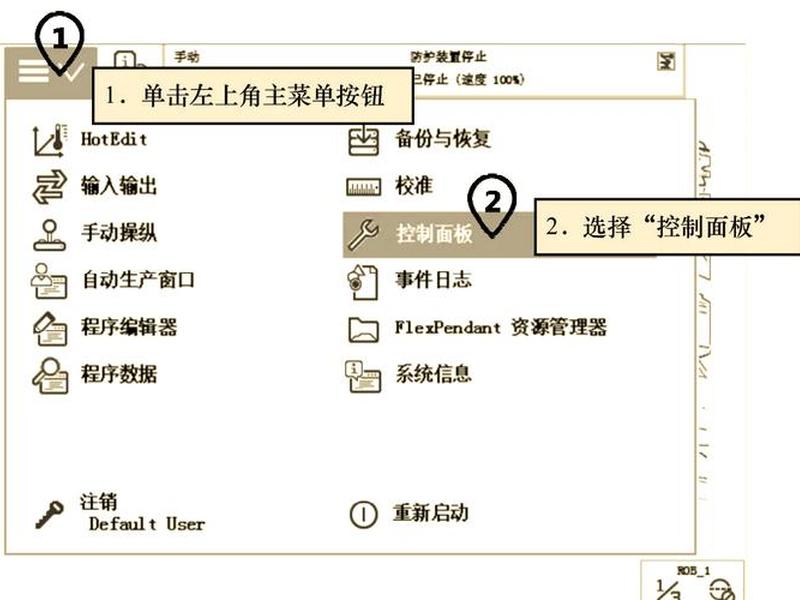

四点法操作精要：在机器人工作范围内选取一个固定且尖锐的参考点（如固定在基座上的尖端）。然后，在示教器上新建一个工具数据，如`tool1`。手动操纵机器人，以至少四种差异显著的姿态，让工具上预定的TCP点（如焊枪尖）去触碰同一个固定参考点。每触碰一次，在示教器上记录一个位置。系统会根据这四点数据，通过空间几何计算，自动解算出TCP相对于机器人第六轴法兰盘中心的精确位置坐标。这种方法简单高效，适用于对工具姿态要求不严格或工具方向明确的场景。

六点法操作进阶：六点法在四点法的基础上增加了对工具坐标系方向的标定。前四个点的操作与四点法完全相同，用于确定位置。第五个点，是操纵工具以大致垂直于固定点的方式接近，此点用于确定工具坐标系的Z轴正方向（通常是工具的主指向方向，如焊枪喷出方向）。第六个点，则是将工具绕刚刚确定的Z轴旋转一定角度（通常大于10度）后，再次触碰固定点，此点用于确定X轴的方向。系统综合这六点信息，便能完整定义工具坐标系的位置和姿态。对于焊接、涂胶等对工具角度有严格要求的工艺，必须使用六点法。

三、 外部TCP设定：角色互换的智慧

在某些特殊应用场景，例如固定焊枪作业（焊枪固定，机器人夹持工件移动），常规的TCP定义逻辑需要被颠覆，这就引入了外部TCP的概念。“工具”安装在机器人本体之外的地面或支架上，而“工件”则被夹持在机器人的法兰盘上。常规TCP是定义“机器人手持工具”的作业点，而外部TCP则是定义“固定工具”相对于机器人基座的作业点。

创建外部TCP的关键在于坐标系角色的巧妙置换。操作步骤也颇具哲学意味：像常规方法一样，为实际被夹持的“工件”创建一个工具坐标系（例如`tool_grip`），但这个坐标系的“机器人握住工件”选项需设为`FALSE`。接着，为外部固定的“工具”创建一个工件坐标系（例如`wobj_gun`）。然后，通过程序或参数设置，将机器人的运动基准从默认的`tool0`（法兰中心）切换到这个新建的`tool_grip`上。这样，当机器人移动时，系统会认为被夹持的“工件”是它的新“工具”，其运动将围绕外部固定工具的尖端（即外部TCP）进行计算，从而实现固定工具下的精准轨迹运动。这种方法极大地拓展了机器人的应用灵活性。

四、 软件辅助：RobotStudio中的高效设定

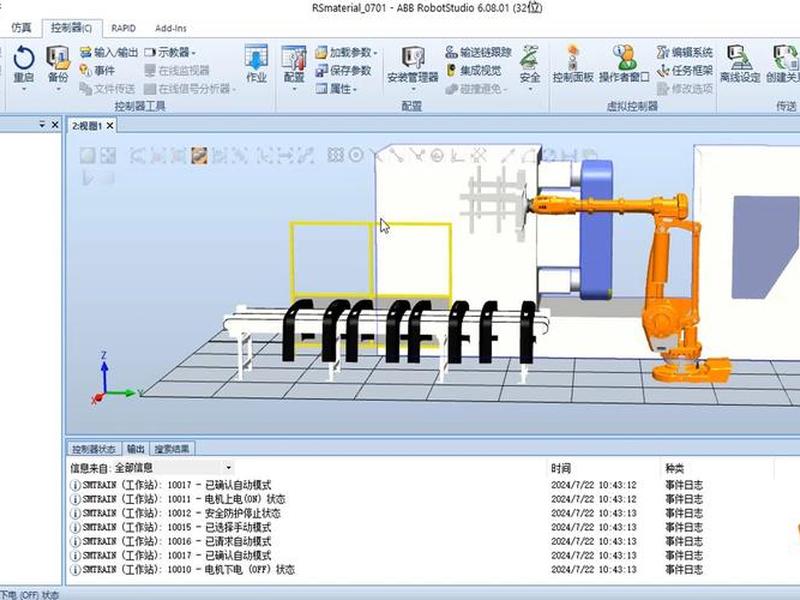

除了在示教器上进行手动示教，利用ABB官方仿真软件RobotStudio进行TCP设定，已成为提高效率、降低风险的主流选择。在虚拟环境中，可以安全、便捷地完成复杂工具的TCP标定。

在RobotStudio中，首先导入精确的机器人模型和三维工具模型。软件允许直接输入工具的设计尺寸（从CAD模型中获取）来定义TCP，这是最精确的方法，无需手动示教。对于需要手动标定的情况，软件提供了虚拟的“点动”和“记录”功能，模拟真实示教过程。其最大优势在于可视化：可以实时观察TCP点相对于机器人模型的位置，检查定义是否合理。RobotStudio还能进行TCP的模拟验证，通过运行一段测试路径，直观检查工具轨迹是否符合预期，提前发现干涉或奇异点问题，将错误杜绝在离线阶段，节省现场调试时间。

五、 精度保障：测量技巧与误差控制

“差之毫厘，谬以千里”，TCP的标定精度直接决定最终作业质量。提升手动示教精度的核心在于减少人为操作误差。选择固定参考点时，应确保其尖锐、稳固，视觉上易于精确对准。操作机器人进行点位记录时，应使用较低的速度微动模式，耐心使工具参考点与固定点完全重合。尤为重要的是，在四点法或六点法中，机器人姿态应尽可能差异化，充分激发各关节的运动，避免所有点都在相似姿态下获取，这能极大提高系统解算的准确性。

对于高精度应用，环境因素也需考虑。温度变化可能导致机器人结构产生微小的热膨胀，进而影响TCP的实际位置。在恒温车间进行标定，或对精度要求极高的场合进行温度补偿是必要的。定期重新校验TCP，尤其是在工具发生碰撞、更换磨损部件后，是维持长期作业精度的良好习惯。

六、 TCP的实战应用与程序调用

TCP一旦定义完成，便深深融入机器人的每一次运动指令中。在ABB的RAPID编程语言中，运动指令如`MoveL`（线性运动）、`MoveJ`（关节运动）等都包含一个`Tool`参数。例如，指令`MoveL p10, v500, fine, tool1`；即表示工具`tool1`的TCP点以直线运动方式精确到达目标点`p10`。

在实际工作站中，一台机器人往往需要配备多个工具以完成不同任务。通过编程，可以在不同工具坐标系（`tool1`， `tool2`等）间灵活切换。例如，一个搬运单元可能先用`tool_gripper`（夹爪）抓取工件，移动到加工位后，切换为`tool_welder`（焊枪）进行焊接。精确的TCP定义确保了换工具后，作业点依然能准确无误地对准目标。这种能力是构建复杂、柔性自动化产线的基石。
