在智能制造浪潮席卷全球的今天，工业机器人已成为生产线上的核心力量。作为全球工业机器人领域的领军者，ABB机器人以其卓越的性能和强大的编程灵活性，赋能了无数自动化场景。对于许多初入此道的工程师而言，如何为这些钢铁臂膀“注入灵魂”——即创建新的控制程序并构建高效的功能模块，依然是一个充满神秘感与挑战性的课题。这不仅关乎机器能否动起来，更决定了其工作的智能程度与效率上限。本文将为您层层剥茧，深入探索ABB机器人从创建基础新程序到开发高级功能程序的完整路径，带您领略自动化编程背后的精密逻辑与无限可能。

从零开始：创建新程序的核心步骤

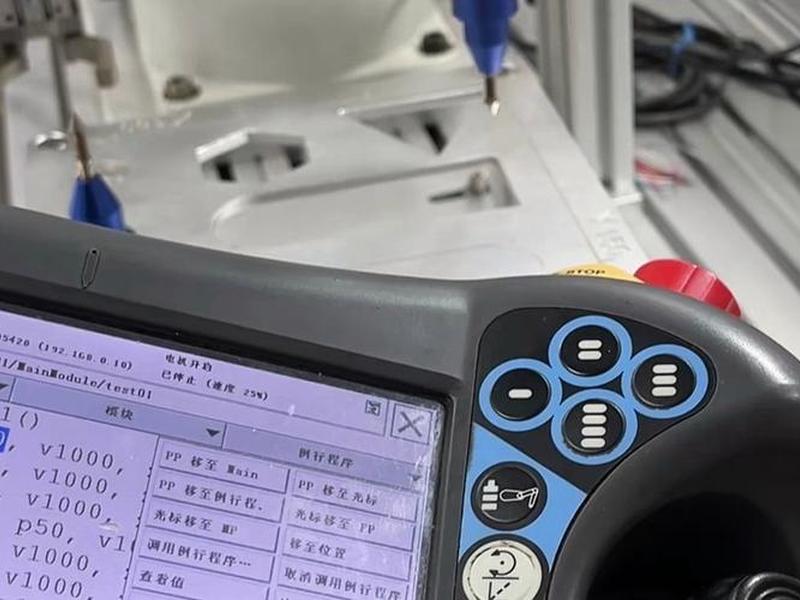

万事开头难，创建一个全新的ABB机器人程序是开启所有自动化任务的第一步。这个过程如同为机器人搭建一个专属的“任务清单”框架。操作始于示教器的主菜单，进入“程序编辑器”界面，这是所有编程活动的指挥中枢。在这里，点击“任务与程序”后，选择“文件”菜单下的“新建程序”选项，一个全新的编程世界便由此展开。

如果系统中已有程序正在运行，示教器会弹出警告对话框，这是一个重要的安全机制。您需要做出选择：保存当前加载的程序、不保存直接关闭，或取消新建操作以保持现有状态。这一设计确保了程序管理的严谨性，防止误操作导致的工作丢失。确认新建后，使用屏幕软键盘为程序赋予一个清晰、易辨识的名称，例如“Welding_Line1”或“Pick_and_Place”。

完成命名并点击确定后，一个空白的程序模块便创建成功。系统会默认将其保存在控制器的HOME目录下，程序文件以特定格式（如.pgf）存储在以程序名命名的文件夹中。至此，一个可供编写的“画布”已经准备就绪，接下来便可以添加具体的运动指令、逻辑控制，从而一步步定义机器人的行为轨迹。

功能基石：运动轨迹的示教与定义

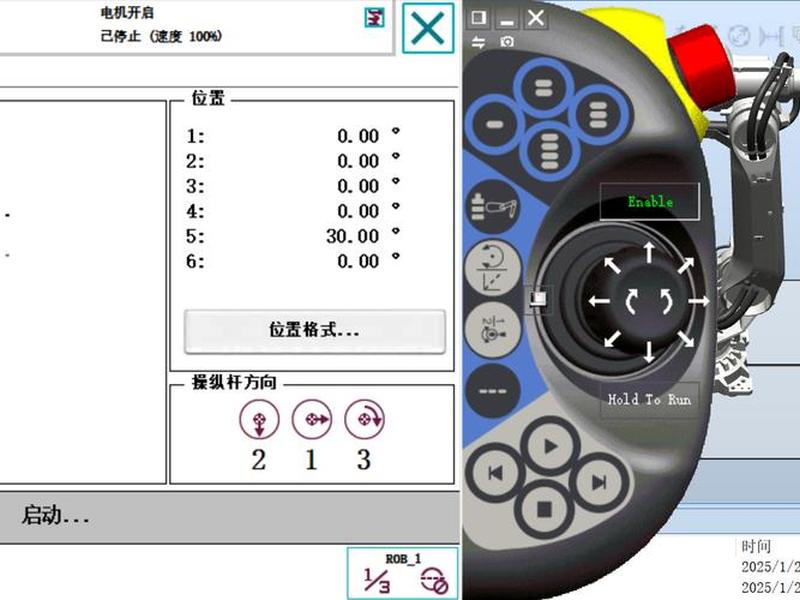

程序创建完成后，赋予机器人具体的运动能力是核心。这主要通过示教点位和添加运动指令来实现。需将机器人切换到手动模式，通过操纵杆小心地引导机械臂末端工具到达目标位置。为了精确控制，通常需要将坐标系切换为直角坐标系，以便沿X、Y、Z轴方向线性移动机器人。

当机器人到达一个关键位置后，便可通过“添加指令”功能，将该点记录为一个程序点。ABB机器人常用的运动指令包括MoveL（线性运动）和MoveJ（关节运动）。MoveL指令使工具中心点沿直线路径运动，适用于精确的轨迹作业，如焊接或涂胶；而MoveJ指令则让各关节以最快捷的方式运动到目标点，常用于点与点之间的快速移动，作为过渡指令。

每一个记录的点位都可以被命名和存储，例如P10、P20等。在定义点位时，还可以精细调整运动参数，如速度（v）、转弯区（z）和停止点类型（fine）。例如，将转弯半径设置为z1（小范围圆滑过渡）或fine（精确停止），会直接影响机器人的运动流畅度与节拍。通过连续示教多个关键点并串联相应的运动指令，一条完整的作业轨迹便初步形成。

程序灵魂：逻辑控制与流程构建

仅有运动轨迹的机器人是呆板的，逻辑控制语句的引入才能赋予程序“思考”和“决策”的能力。这是将简单重复动作升级为智能功能程序的关键。ABB的RAPID编程语言提供了丰富的逻辑控制指令，如IF...THEN条件判断、WHILE循环、FOR循环以及TEST...CASE多分支选择。

例如，通过IF语句，可以让机器人根据传感器信号（如Di输入）判断工作台上是否有工件，从而决定是执行抓取动作还是等待。WHILE循环可用于让机器人持续执行某道工序，直到满足特定条件（如计数器达到设定值）才跳出。这些逻辑结构将离散的运动点有机地串联成具有判断力和适应性的工作流程。

更高级的应用涉及子程序调用和中断管理。可以将一些通用的功能，如工具更换、错误复位等，编写成独立的例行程序（Routine），在主程序中通过调用指令反复使用，极大提高了代码的复用性和可维护性。中断功能则允许机器人在执行主程序的实时响应外部紧急信号或高优先级任务，体现了工业系统对可靠性与安全性的高要求。

效率飞跃：参数化与模块化编程

面对小批量、多品种的柔性生产需求，为每一个相似但略有不同的任务单独编写程序是低效的。参数化与模块化编程技术便展现出巨大威力。其核心思想是创建一个“通用模板”程序，将其中可变的因素（如加工尺寸、产品型号）定义为参数。

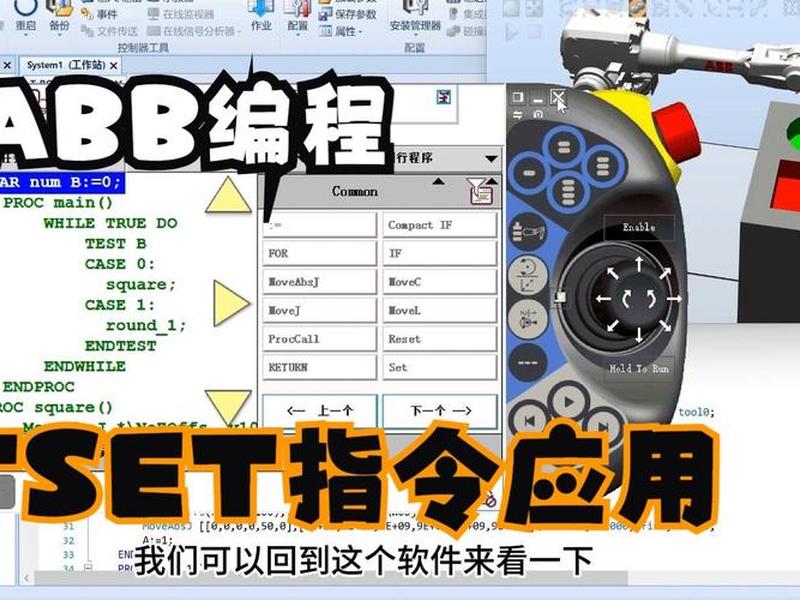

具体实现时，可以在创建新的例行程序时，选择添加“可选参数”。例如，创建一个名为“Grinding”的打磨程序，并定义一个数字型参数“Shape_Type”。在程序内部，使用TEST Shape_Type语句，根据传入参数的不同值（CASE 1, CASE 2...），执行对应的方形、圆形或三角形打磨路径。这样一来，同一个程序就能处理多种几何形状的工件。

在主程序中，只需声明一个局部变量（如LOCAL num current_shape;），并在调用该打磨模块时，将变量值作为实参传递过去。通过在线修改current_shape的值，就能轻松切换机器人的加工作业类型，无需停止生产线或重新加载程序。这种“以不变应万变”的编程哲学，显著提升了程序的通用性、可维护性和生产线的换产效率。

虚拟验证：RobotStudio离线编程与仿真

在实际机器人上逐点示教固然经典，但在数字化时代，利用ABB RobotStudio软件进行离线编程与仿真正成为更高效、更安全的主流方法。它允许工程师在电脑上搭建完整的虚拟工作站，包括机器人模型、工具、工件及周边设备，并在虚拟环境中完成全部编程与调试。

在RobotStudio中创建运动轨迹更加直观便捷。工程师可以在“路径与目标点”视图中，通过拖拽机器人模型或使用捕捉功能，精确设定目标点位置，然后一键“示教指令”生成MoveL或MoveJ代码。软件能自动计算可达性并避免奇异点。更强大的是，可以轻松创建复杂的路径，如圆弧、整圆，甚至通过“自动路径”功能快速生成一系列连续点。

完成离线编程后，最重要的步骤是仿真运行。软件可以模拟机器人以设定速度运行整个程序，提前检测出可能发生的碰撞、超限或轨迹干涉等问题。确认无误后，可将整个程序包直接同步（上传）至物理机器人控制器中，极大缩短现场调试时间，实现生产准备周期的大幅压缩，真正体现了“数字孪生”的价值。

实战精粹：高级功能与实用技巧

掌握基础编程后，一些高级功能和实用技巧能让您的程序更加精炼、强大。例如，利用“偏移编程”（PDisp）功能。当需要加工一系列位置不同但轨迹相同的工件时，无需对每个工件重新示教全部路径。只需完整示教一个“模板轨迹”，然后通过PDispOn指令，结合一个参考点偏移量，即可让机器人自动计算出其他工件上的加工轨迹，特别适用于多工位或阵列式布局。

另一个重要技巧是程序数据的灵活运用。除了点位数据（robtarget），还有速度数据（speeddata）、区域数据（zonedata）和工具数据（tooldata）等。合理设置这些数据能优化机器人的运动性能。例如，在路径的非关键段设置较大的转弯区（zone），机器人会以圆滑轨迹高速掠过，提升节拍；而在精确定位点则使用fine，确保停止精度。

善于使用数组和程序模块的动态加载也能提升系统智能度。可以将一系列点位坐标存储在数组中，通过循环索引来访问，使程序能够处理数量可变的工作。对于大型复杂系统，可以将不同功能（如上下料、检测、装配）编写为独立模块，主程序根据生产订单动态加载所需的模块，实现资源优化和柔性生产。

从在示教器上点击“新建程序”那一刻的空白画布，到构建出能够感知、判断、高效执行复杂任务的智能功能程序，ABB机器人编程之旅是一个将人类意图逐步转化为精密机械动作的创造过程。它不仅是指令的堆砌，更是逻辑的艺术与工程智慧的结晶。无论是基础的运动示教、严谨的逻辑控制，还是高效的参数化设计、超前的离线仿真，每一层技术的掌握都让机器人更贴近“智能伙伴”的角色。在工业4.0的智造蓝图中，深入理解并熟练运用这些编程理念与技巧，无疑是驾驭未来自动化浪潮、释放生产力潜能的关键钥匙。这条从零到一的创造之路，始终向每一位勇于探索的工程师敞开。
