在工业自动化领域，ABB机器人以其卓越的性能和可靠性占据着核心地位。无论是新手工程师还是经验丰富的专家，掌握ABB机器人系统的创建，就如同握住了开启自动化大门的金钥匙。本教程将为你揭开ABB机器人系统创建的神秘面纱，从零开始，一步步带你走过从构思、布局到系统构建、配置的完整旅程。你将发现，这不仅仅是一系列操作步骤，更是一场与智能机械的深度对话，一次将虚拟构想变为实体运行的奇妙创造。

一、规划与布局：构建虚拟工作站的基石

一切伟大的创造都始于精心的规划。在ABB RobotStudio中创建系统，第一步并非急于动手操作，而是在心中描绘出整个工作站的蓝图。你需要思考：机器人将执行何种任务？是焊接、搬运还是装配？工作站需要哪些周边设备？机器人本体的最佳摆放位置在哪里？工具的型号和安装方式是什么？这些问题的答案构成了虚拟工作站的灵魂。

布局是规划的实体化呈现。在RobotStudio中新建一个空工作站后，便进入了模型导入阶段。从丰富的ABB模型库中，你可以选择适合的机器人型号，例如经典的IRB 1410或灵活的IRB 120，将其导入工作站。紧接着，需要为机器人加载“手臂”——即工具。无论是焊枪、夹爪还是涂胶头，都需要从设备库中精准导入，并通过拖拽操作将其牢固安装到机器人的法兰盘上。一个机器人的雏形便已诞生。

机器人无法在真空中工作。周边设备的导入与摆放同样至关重要。导入工作台、传送带、安全围栏等模型，并使用软件中的“移动”和“旋转”工具，将它们调整到合适的位置。一个实用的技巧是：右键点击机器人，选择“显示机器人工作区域”，那一片白色的可到达范围便是你的舞台核心。务必确保工作对象被放置在机器人的最佳工作范围内，这直接关系到后续轨迹规划的流畅性与效率。

二、系统创建与配置：赋予机器人生命

当虚拟工作站的骨骼与肌肉搭建完毕，下一步便是为其注入“神经系统”——创建机器人系统。这是从静态模型迈向动态仿真的关键一跃。在RobotStudio的“基本”选项卡中，找到“机器人系统”并选择“从布局创建系统”。这一操作将引导你进入系统创建的向导流程。

你需要为这个新生的系统命名，并选择保存路径。接下来，至关重要的步骤是选择RobotWare系统版本。务必确保所选版本与你的项目需求及控制器硬件兼容。在随后的系统选项配置页面，一个影响深远的决定等待着你：语言设置。强烈建议将默认语言从英文更改为中文，这将为后续的编程、调试和故障排查带来极大的便利，尤其是在中文操作环境下。

确认所有选项后，点击“完成”。软件将开始自动解压系统文件并构建虚拟控制器。请耐心等待，直到界面右下角的控制器状态指示灯由红色变为稳定的绿色。这抹绿色，象征着系统已成功创建并准备就绪，一个虚拟的“机器人大脑”已经在线。你可以点击控制器，调出虚拟示教器（FlexPendant），准备进行更深度的交互。

三、示教器操作与模式切换

虚拟示教器是人与机器人沟通的桥梁。调出示教器后，首要任务是将机器人的运行模式切换为“手动”模式。这是进行安全操作和编程的前提。在手动模式下，你需要按下虚拟的使能按键（通常需要持续按住），当按键变为绿色时，表示电机已上电，机器人进入了可被手动操控的状态。

在此状态下，你可以通过示教器上的摇杆或软件界面中的手动操纵界面，以“关节运动”或“线性运动”的方式，小心翼翼地移动机器人。这个过程如同教导一个婴儿学步，你需要引导机器人的每一个关节，熟悉它的运动范围和姿态。务必在空旷无碰撞的区域进行首次运动测试，感受其运动的特性与极限。

模式切换的意义不仅在于安全，更在于为后续的编程和仿真奠定基础。只有在手动模式下，你才能安全地示教目标点、测试单步程序。而当你需要让机器人自动运行完整的程序时，则需要切换回“自动”模式。理解并熟练切换这两种模式，是安全、高效操作ABB机器人的基本功。

四、运动程序与轨迹创建

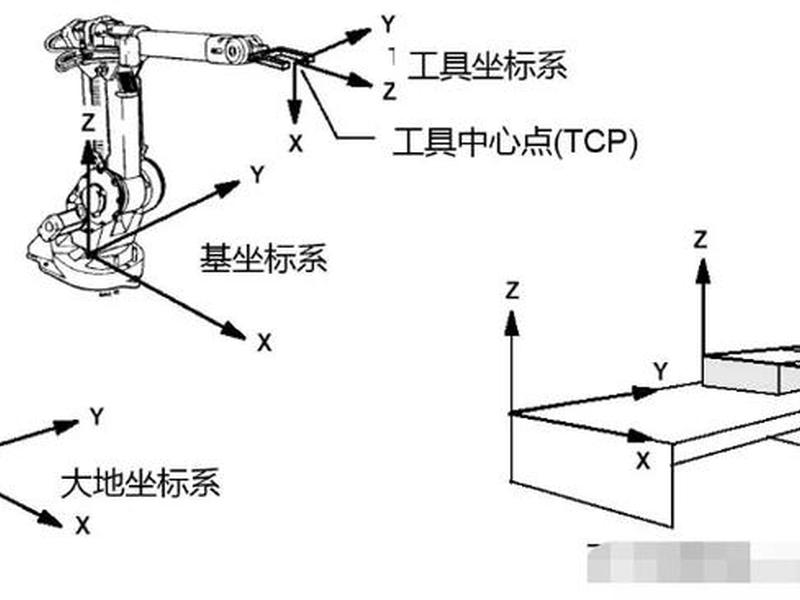

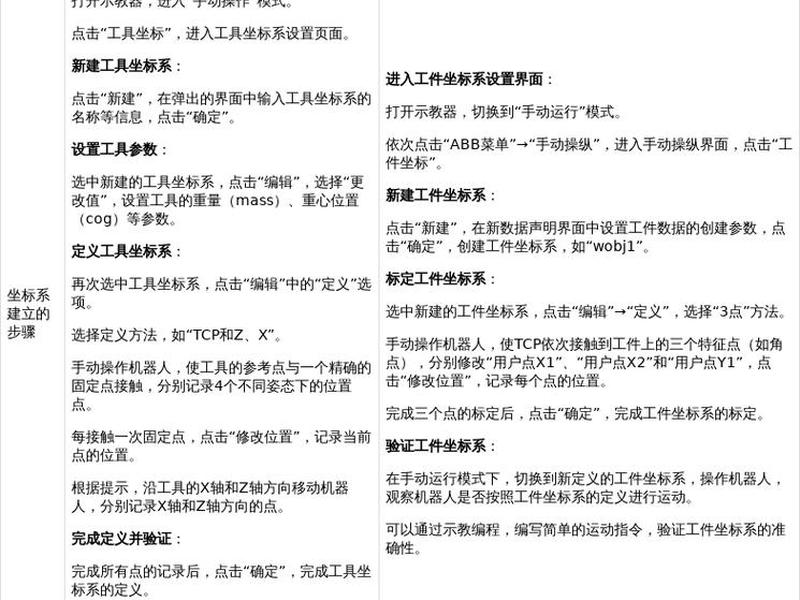

机器人系统的终极使命是执行任务，而任务则由一行行RAPID程序指令来定义。在RobotStudio中，你可以直观地进行离线编程。在“路径”菜单中创建一个“空路径”，这将是你的程序容器。接下来，需要为运动设置正确的“工具坐标系”和“工件坐标系”。将默认的tool0切换为你实际安装的工具坐标系（如Pen_TCP），确保机器人所有的移动都以工具的尖端为基准进行计算，这是精准作业的灵魂。

现在，可以开始规划运动轨迹了。使用手动操纵功能，将机器人移动到作业的起始点，点击“示教目标点”，记录下第一个位置。然后，依次移动到路径的关键中间点和终点，逐一记录。软件会自动将这些点连接起来，并生成相应的MoveL（线性移动）或MoveJ（关节移动）指令。你可以在指令属性中精细调整运动速度、转弯半径等参数，以适应焊接、涂胶等不同工艺的苛刻要求。

轨迹创建完成后，别忘了在仿真环境中全速运行一次。观察机器人的运动是否流畅，工具与工件、周边设备之间是否存在潜在的碰撞风险。RobotStudio强大的碰撞检测功能可以帮你提前发现并规避这些问题。通过反复的仿真与调整，你最终将得到一条高效、安全、完美的运动轨迹，为后续下载到实体机器人运行提供可靠保障。

五、常见问题排查与优化

即便是最严谨的流程，也可能遇到挑战。系统创建失败是新手常遇的“拦路虎”。其中，一个被反复验证的“头号杀手”是：中文路径或中文系统用户名。RobotStudio在解压系统文件时，对非ASCII字符路径的支持可能不足，导致创建过程异常终止。解决方案清晰而有效：确保软件安装路径、项目保存路径以及Windows系统用户名均为纯英文。

还需检查是否以管理员权限运行软件，磁盘空间是否充足，以及杀毒软件是否误拦截了安装进程。如果问题依旧，尝试从官方渠道重新下载完整的RobotWare系统安装包，以排除文件损坏的可能性。记住，耐心查看软件生成的日志文件，往往能从中找到问题的精确线索。

除了创建问题，系统运行时的性能优化也至关重要。对于复杂的多任务应用，可以考虑在创建系统时，选配“623-1 Multitasking”等多任务选项包。合理规划后台任务，避免程序过于冗长，可以有效提升系统响应速度和稳定性。一个优化良好的系统，是机器人长期稳定、高效运行的坚实基础。
