在工业机器人的世界里，精准是灵魂，而精准的起点，往往源于一个看似基础却至关重要的设定——工具坐标系。想象一下，ABB机器人如同一名技艺高超的外科医生，而工具坐标系就是医生手中手术刀的“触觉”与“方向感”。没有精准定义的“刀尖”，任何复杂的动作都将失去意义。本文将带您深入探索ABB机器人创建工具与定义工具坐标系的核心奥秘，从原理到实操，为您揭开高精度自动化背后的第一层密码。

一、 理解核心：为何工具坐标系是灵魂

工具坐标系，简言之，就是以机器人末端所安装工具（如焊枪、夹具、喷枪）的尖端为原点建立的一个专属坐标系。其核心是TCP（Tool Center Point，工具中心点）。ABB机器人出厂时自带一个默认工具坐标系Tool0，其TCP位于第六轴法兰盘的中心。当机器人装配上真实的焊枪、抓手或涂胶头时，真正的作业点并非法兰中心，而是工具的末端。这就好比人的手腕固定，但真正写字的是笔尖。

创建并精确定义工具坐标系，首要价值在于实现“程序与工具的分离”。当更换不同的末端执行器后，工程师无需修改庞大的运动程序，只需重新标定一次新工具的TCP，所有轨迹将自动以新的工具尖点为基准进行计算。这极大提升了生产线的柔性与换产效率。在手动操纵时，激活正确的工具坐标系后，机器人的“重定位”运动将围绕TCP点旋转，而“线性运动”将严格沿工具坐标系的方向移动，使得调试直观且安全。可以说，工具坐标系的准确与否，直接决定了机器人能否“指哪打哪”，是后续所有复杂编程与工艺应用的基石。

二、 原理揭秘：四点法标定的智慧

工具坐标系的标定，其原理充满了空间几何的智慧。最常用且可靠的方法是“四点法”。这种方法犹如为机器人的“手”进行一次高精度的“触觉校准”。操作者需要在机器人工作空间内寻找一个固定的、尖锐的参照点（如一个固定的尖端）。然后，手动操纵机器人，让工具上选定的参考点（即预期的TCP点）以至少四种差异显著的姿态去触碰这个固定点。

每一次触碰，机器人的控制器都会默默记录下当前各关节的角度，从而换算出在机器人基坐标系下，法兰中心点的位置。通过四个（或更多）不同姿态下采集的位置数据，系统便能运用数学算法，反向推算出工具末端点（TCP）相对于法兰中心的精确位置（X, Y, Z偏移量）。如果采用更高级的“TCP和Z, X”方法，还能进一步确定工具坐标系的姿态方向。这个过程，本质上是让机器人自己“感知”并“计算”出工具的真实形态，是将物理工具转化为控制器可识别数字模型的关键一步。

三、 方法详解：三种定义方式的选择

ABB机器人提供了三种定义工具坐标系的方法，以适应不同复杂度的工具。“TCP（默认方向）”是最简单的一种，它只定义工具中心点相对于法兰中心的位置偏移，而工具坐标系的三个轴方向则完全继承默认Tool0的方向。这种方法适用于形状规则、方向与法兰一致的简单工具。

“TCP和Z”方法则在定义原点位置的基础上，允许用户自定义工具坐标系的Z轴正方向。这对于像焊枪、胶枪这类有明确指向性的工具非常实用，可以确保Z轴沿着工具的工作方向。“TCP和Z, X”是最完整、最灵活的方法。用户需要分别定义TCP原点、Z轴正方向和X轴正方向，系统会自动根据右手定则确定Y轴。这种方法能完全定义工具在空间中的任意姿态，适用于结构复杂、方向性要求极高的末端执行器。选择哪种方法，取决于工具的几何特性与工艺要求。

四、 实操指南：步步为营的创建流程

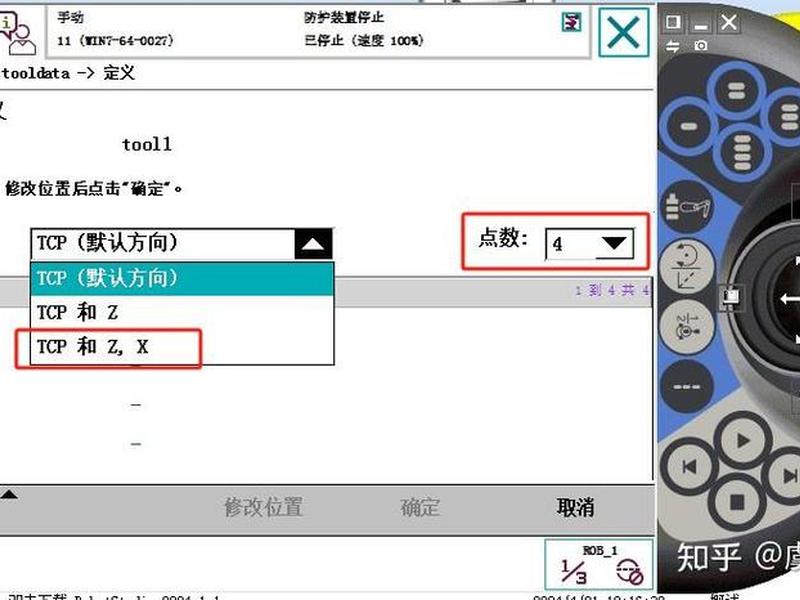

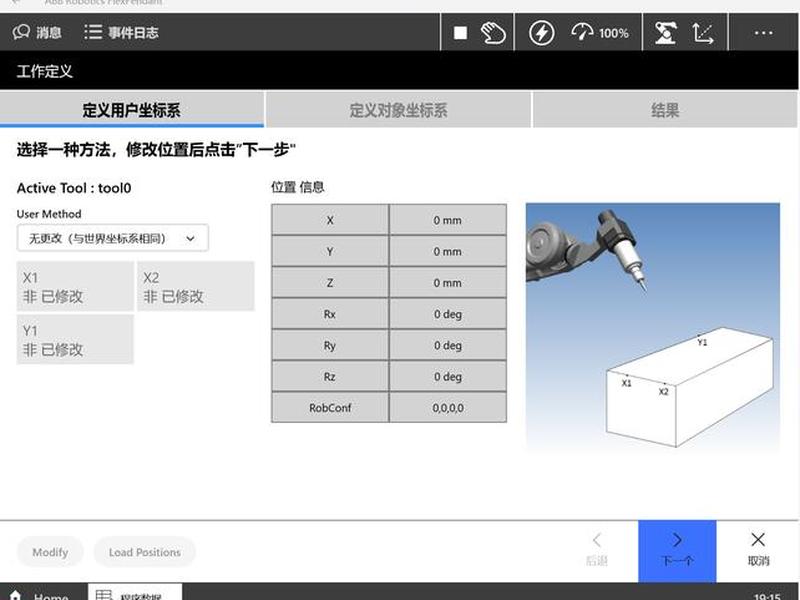

理论明晰后，让我们进入激动人心的实操环节。在示教器上创建工具坐标系，是一个严谨而有序的过程。通过ABB菜单进入“手动操纵”界面，选择“工具坐标”，点击“新建”并命名（如tool_gripper）。接着，关键的一步是选择定义方法，例如最常用的“TCP和Z, X (N=4)”。

随后，机器人进入“手动限速模式”以确保安全。操作者需手持示教器，小心翼翼地操纵机器人，使工具尖端以四种截然不同的姿态（例如，工具直立、倾斜、水平旋转等）去触碰同一个固定点，每成功触碰一次，就点击“修改位置”记录一个点。四个点记录完毕后，再操纵工具分别向预期的+X和+Z方向移动一段距离并记录，以确定坐标系的方向。系统会即时计算并显示平均误差，此值通常要求小于1毫米，越小越好。别忘了在“编辑”菜单中定义工具的重量和重心，这对于机器人动力学控制和运动精度至关重要。

五、 验证与优化：确保万无一失

标定完成并非终点，严谨的验证是保证后续工作流畅无误的保险栓。最直接的验证方法是使用“重定位”运动模式。在手动操纵界面，将动作模式切换到“重定位”，坐标系选择为刚创建的新工具坐标系（如tool1）。摇动示教器摇杆，机器人将围绕新定义的TCP点旋转。观察工具尖端是否与固定参照点保持相对静止，如果尖端几乎不动，说明TCP位置标定准确；如果出现明显画圈或偏移，则需要重新标定。

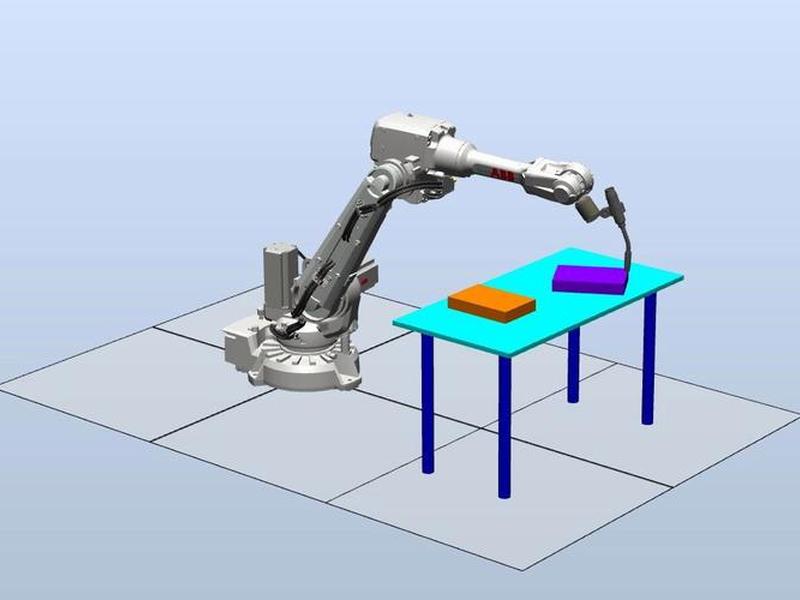

还可以让机器人以新工具坐标系进行简单的直线运动，观察轨迹是否符合预期。在RobotStudio仿真软件中，这一验证过程可以更安全、更直观地进行。通过虚拟环境中的碰撞检测和路径预览，可以提前发现潜在问题。定期对常用工具坐标系进行复检，尤其是在发生碰撞或经过长时间运行后，是维持机器人系统长期稳定、高精度运行的良好习惯。

六、 进阶应用：从仿真到虚拟调试

在数字化浪潮下，工具坐标系的创建与验证早已不局限于实体机器人。ABB强大的RobotStudio离线编程与仿真软件，为此提供了完美的数字舞台。在RobotStudio中，用户可以在三维虚拟环境中，基于导入的CAD模型精确创建工具坐标系。软件可以自动计算工具的几何属性和质量参数，大大简化了设置流程。

更强大的是虚拟调试功能。工程师可以在电脑上完成包括工具坐标系定义、路径规划、工艺模拟在内的全部编程与调试工作，并将生成的无误程序直接下载到实体机器人。这实现了“所见即所得”，将可能的停机调试时间从数天压缩到数小时。通过RobotStudio的“数字孪生”技术，工具坐标系的任何改动都可以在虚拟世界先行验证，确保万无一失后再同步到物理世界，真正实现了生产效率与安全性的双重飞跃。
