在工业机器人精准作业的宏大舞台上，每一个微米级的动作都离不开一套隐形的“导航系统”——坐标系。对于占据行业重要地位的ABB机器人而言，能否精准、高效地建立工具坐标系与工件坐标系，直接决定了其能否从一台冰冷的机械臂，蜕变为拥有“触觉”与“视觉”的智能执行者。这不仅是编程调试的基础，更是实现柔性生产、保障工艺质量的生命线。本文将深入解析ABB机器人这两大核心坐标系的建立方法，揭开精准运动控制背后的神秘面纱。

工具坐标系：赋予机器人“触觉”的灵魂

工具坐标系，堪称机器人末端的“感官延伸”。它的原点，即工具中心点（TCP），是机器人感知外部世界的“指尖”。想象一下，焊接时真正的作业点是焊枪的钨极尖端，搬运时是吸盘的中心接触面。如果机器人仍以默认的法兰盘中心为基准运动，所有轨迹都将产生固定偏差，如同蒙眼操作。建立工具坐标系，本质上是告诉机器人：“你的‘手’在这里，请以此为准进行思考和行动。”

ABB机器人提供了多种定义工具坐标系的方法，以适应不同复杂度与精度要求。最经典和常用的是四点法（TCP & Z, X）。操作者需手动操纵机器人，使工具上设定的TCP点以至少四种差异显著的姿态去触碰一个固定的物理尖点（如校验针尖）。系统通过这四组不同的位置数据，逆向解算出TCP相对于机器人第六轴法兰盘中心的精确三维偏移量。对于方向要求更高的应用，如焊枪倾斜角需严格保证，则会采用五点法或六点法，额外定义工具坐标系的Z轴乃至X轴方向，确保工具姿态的完全可控。

建立过程的严谨性直接关乎后续所有程序的精度。每一个记录点都应确保工具与固定点精确对准，且各姿态间应尽可能让机器人多个关节轴产生较大幅度的转动，以提供充足的计算样本。完成点记录后，系统会给出一个综合误差值，此值通常要求小于1毫米，高精度场合则要求更严。完成定义后，必须在“重定位”运动模式下进行验证：让机器人绕新定义的TCP点旋转，观察该点是否与固定参考点保持相对静止，这是检验工具坐标系是否精准建立的“试金石”。

工件坐标系：为机器人世界绘制“地图”

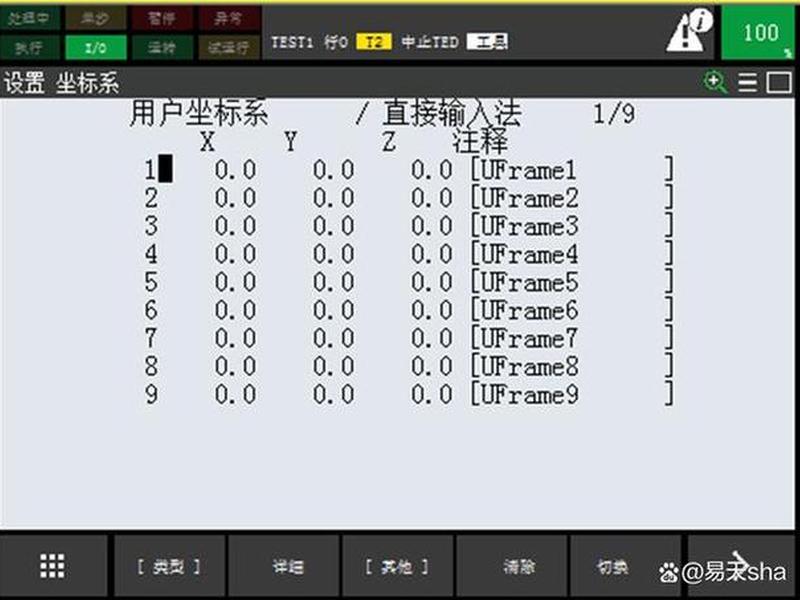

如果说工具坐标系定义了机器人的“手”，那么工件坐标系就是为机器人的工作对象绘制了一张精准的“地图”。它建立于工件本身或工件所在的台面上，将杂乱的大地坐标系（机器人基座坐标系）转化为以工件为原点的、直观的局部坐标系。它的引入，实现了机器人程序与物理布局的“解耦”，是智能制造柔性化的关键。

建立工件坐标系主要采用直观的三点法。操作者需手动操纵机器人，将工具移动至工件上预先设定的原点位置，记录为X1点，此点将成为新坐标系的“零位”。接着，操纵机器人沿工件预期的X轴正方向移动至另一个点，记录为X2点，这两点连线便定义了坐标系的X轴方向。在XY平面内，再选择一个点记录为Y1点，与原点共同确定Y轴的正方向。根据右手定则，Z轴方向将自动确定。这三点如同在地图上标定了原点、正北方向和正东方向，一幅清晰的“作战地图”便跃然于机器人的“脑海”中。

一旦工件坐标系建立成功，其威力便显现出来。所有针对该工件的运动编程（如拾取点、焊接路径）都将基于此坐标系。当生产线上的工件因换型、重新装夹而发生位置或角度变化时，工程师无需修改成千上万个程序点，只需重新标定或微调一下工件坐标系的原点和方向，所有程序便能自动适应新的位置，极大地提升了生产线的适应性和换产效率。这使得机器人能够轻松应对“小批量、多品种”的现代生产挑战。

坐标系协同：从单点精准到全局智能

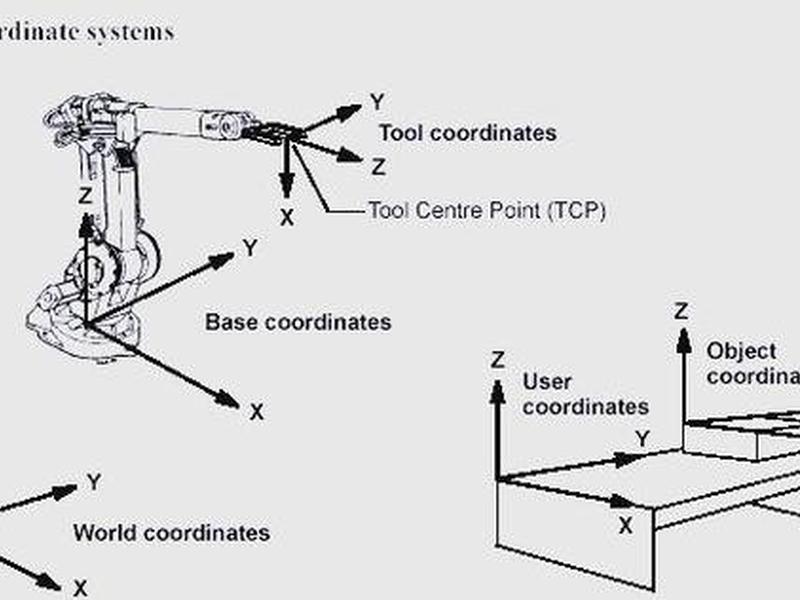

工具坐标系与工件坐标系的真正力量，在于它们的协同工作。在机器人程序中，一个目标点的位置通常同时参照这两个坐标系。例如，一条指令可能是“使用Tool_Gripper工具，移动到Wobj_Pallet工件坐标系下的某个位置”。机器人控制系统会进行一连串复杂的坐标变换：先将工具坐标系下的TCP点转换到机器人基坐标系，再结合工件坐标系相对于基坐标系的变换关系，最终计算出各个关节轴需要转动的角度，从而驱动机械臂精确到位。

这种协同使得机器人作业具备了极高的灵活性和可移植性。一套优秀的搬运或焊接程序，可以像“模板”一样被复制。当应用于另一个完全相同的工作站时，只需按照新站位的实际布局，重新标定一次工具坐标系（如果工具相同甚至可跳过）和工件坐标系，程序即可无缝运行。这为标准化编程和快速部署提供了可能，是构建数字化孪生、实现虚拟调试与物理世界高效映射的基础。

理解这种协同关系，也能帮助快速排查问题。当机器人轨迹出现系统性偏移时，可以清晰地判断是工具TCP标定不准（表现为绕某点旋转时偏移），还是工件坐标系定义错误（表现为整个作业轨迹整体平移或旋转）。这种分层次的思考方式，能将复杂的调试问题化繁为简，直击要害。

进阶应用与精度保障策略

在追求极致精度与稳定性的高端应用中，坐标系的建立与维护还有更深的学问。例如，对于大型或异形工具，其重量和重心参数必须准确输入到工具数据中，否则机器人的动力学模型将不准确，导致高速运动时抖动、轨迹偏差甚至过载报警。ABB机器人提供了LoadIdentify等自动载荷辨识功能，能通过机器人自身的运动来测算工具的重量、重心和转动惯量，远比手动测量计算更为精准高效。

对于工件坐标系，在大型工件或复杂曲面作业时，三点法可能不足以表征整个工作空间。此时可以采用“用户坐标系”与“工件坐标系”嵌套的方式，或者利用ABB机器人先进的“软伺服”和“传感器引导”功能。例如，通过与视觉系统结合，让相机先识别工件上的特征点，然后自动计算并更新工件坐标系参数，实现真正的自适应抓取与加工，将机器人从“盲人摸象”提升到“眼手合一”的境界。

定期的校验与维护也至关重要。工具TCP会因工具磨损、碰撞而发生微小变化；工件夹具也可能因震动产生位移。建立周期性的坐标系复检流程，利用标准校验工具进行快速比对和补偿，是保障长期生产精度的不二法门。这如同为机器人的“感官”进行定期校准，确保其始终处于最佳状态。

虚拟仿真：坐标系建立的沙场预演

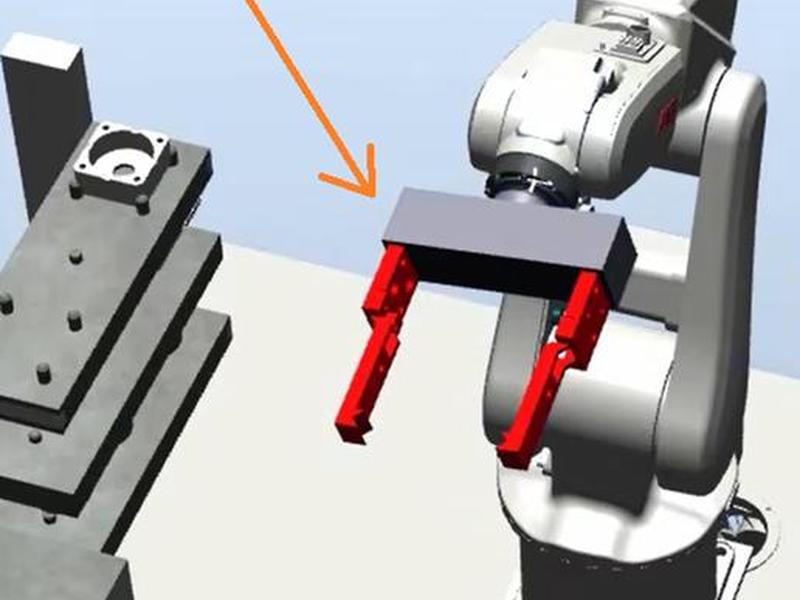

在实际硬件上“示教”坐标系存在安全风险与效率瓶颈。而借助ABB RobotStudio等虚拟仿真软件，可以在电脑中完成所有坐标系建立和程序验证的“预演”。在虚拟环境中，可以自由地创建工具模型、定义其TCP，并利用软件提供的功能快速建立工件坐标系。所有过程零风险、高效率，且能提前发现可能存在的干涉问题。

仿真环境中的坐标系建立逻辑与实操完全一致，这为操作人员提供了绝佳的练习平台。熟练之后，再将已验证的方案一键同步至实体机器人，可大幅缩短现场调试时间，实现“所见即所得”的工程落地。特别是在生产线布局规划阶段，提前在虚拟世界中精准定义好所有坐标系，能为后续的安装、调试扫清大量障碍，是现代机器人工程应用的先进方法论。
