你是否曾目睹过大型电机启动时，灯光为之暗淡，电网为之颤抖？你是否为水泵、风机等设备因瞬间冲击电流而频频损坏感到头疼不已？在工业动力系统的世界里，每一次粗暴的启动，都是一次对设备寿命的隐秘透支，也是对电网稳定性的无声挑战。今天，我们将深入探索工业控制领域的“温柔守护者”——软启动模块。它不仅是一套设备，更是一种颠覆性的启动哲学。本文将为你揭开软启动模块的神秘面纱，从核心原理的深度剖析，到步步为营的安装实战指南，助你彻底掌握这门让电机“优雅启停”的艺术，告别冲击，拥抱平稳。

软启动模块的核心原理：揭秘“温柔起步”的魔法

软启动模块并非简单的开关，其核心是一套精密的电子控制系统。它的魔法在于“可控的妥协”。传统直接启动如同让电机全力冲刺，瞬间电流可达额定值的6到8倍，对电网和设备造成剧烈冲击。而软启动模块则像一位经验丰富的教练，通过其核心功率元件——三相反并联晶闸管（SCR），巧妙地控制施加在电机定子上的电压。

其工作原理，本质上是“斩波调压”。模块内部的微处理器发出精确的触发信号，控制晶闸管的导通角。在启动初始阶段，导通角很小，电机端电压仅为额定电压的30%-70%，电流被有效限制。随后，控制信号使导通角平滑增大，输出电压按预设的斜坡线性或曲线上升，电机转矩随之平稳增加，转速柔和攀升，直至达到额定转速。这个过程，将启动电流完美限制在额定电流的2到4倍以内，实现了无冲击的“软着陆”。

更精妙之处在于其“软停车”功能。对于水泵、传送带等惯性负载，瞬间断电停机会产生破坏性的水锤效应或机械应力。软启动模块在停机时，反向调节导通角，使电压平滑下降，电机转速缓缓降低，最终平稳停止，彻底消除了停机冲击，犹如为设备铺上了一层柔软的缓冲垫。

安装前的精心准备：安全与规划的基石

安装软启动模块，绝非简单的接线操作，而是一项始于周密规划的系统工程。首要任务是“知己知彼”。你必须仔细核对软启动模块的铭牌参数，确保其额定电压、电流容量完全匹配甚至略大于待控电机的需求。要彻底了解安装环境，确保其干燥、通风良好、远离腐蚀性气体和粉尘，为模块的长久稳定运行提供一个“宜居”的家。

工欲善其事，必先利其器。除了准备齐全的螺丝刀、扳手、万用表、压线钳等工具外，安全永远是第一要务。务必确认整个配电系统已完全断电，并用验电笔进行验证，挂上“禁止合闸”的警示牌。根据电气原理图和柜体布局图，规划好主回路电缆、控制线、接地线的走线路径，做到整齐、清晰、避免交叉干扰。准备好规格匹配的快速熔断器、旁路接触器、隔离断路器等外围保护器件，它们将是模块可靠运行的坚强后盾。

主回路与控制回路接线：构建动力与信号的桥梁

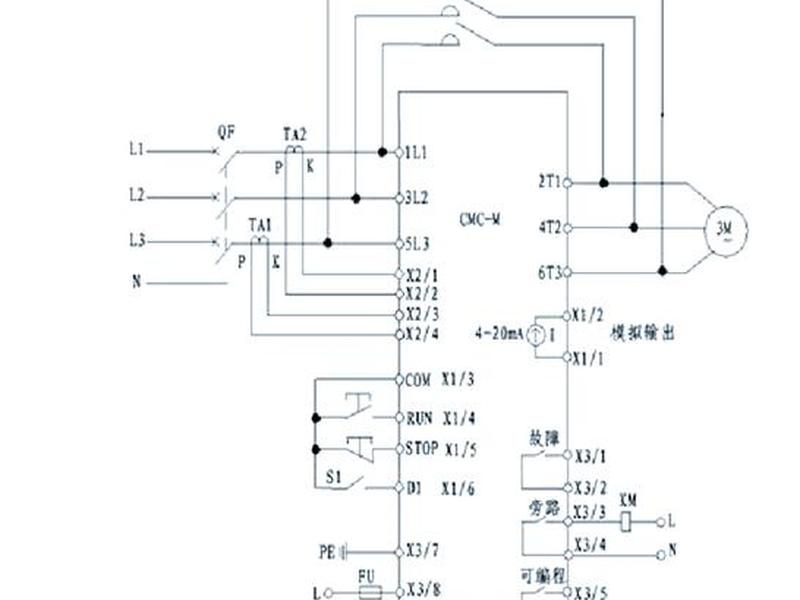

接线是安装的核心环节，分为主回路和控制回路两部分，如同人体的动脉与神经网络。主回路负责输送强大电能。通常，电源进线端（标识为R、S、T或L1、L2、L3）应连接来自上级断路器的三相电源。电机出线端（标识为U、V、W或T1、T2、T3）则连接至电机绕组。务必确保相序正确，连接牢固，并使用合适的铜鼻子和扭矩紧固。别忘了，保护接地端（PE）必须用黄绿双色线可靠连接到系统的接地母排上，这是生命安全的保障。

控制回路则是模块的“大脑”指令通道。虽然不同品牌型号端子定义略有差异，但基本原理相通。你需要根据需求连接启动、停止信号。最常见的方式是将外部启动按钮的触点接入模块的“启动”端子与“公共端”之间。旁路控制端子则在电机启动完成后，用于驱动外置的旁路接触器吸合，让电机转入工频电网直接供电，使晶闸管退出工作，减少发热和能耗。故障输出端子可用于连接报警指示灯或上位机系统，实现远程监控。每一根细小的控制线，都承载着精准的控制逻辑。

参数设置与调试：赋予模块灵魂的精准调校

接线完毕，通电前的参数设置是画龙点睛之笔。通过模块自带的操作面板或通讯接口，你需要进入参数菜单进行“个性化定制”。关键参数包括：启动模式（如电压斜坡启动、限流启动）、初始启动电压（通常设为电机额定电压的40%-60%）、启动上升时间（根据负载惯性设定，风机水泵一般10-20秒，重载机械可能更长）、软停时间（如需软停车功能）以及过载保护系数。

首次调试建议在空载或轻载下进行。点动测试，观察电机转向是否正确。然后进行正式启动测试，用钳形电流表实时监测启动电流，确保其平滑上升且峰值在设定范围内。同时观察电机启动是否平稳，有无异常振动或噪音。调整启动时间与初始电压，直到找到最平滑、最快速的平衡点。对于水泵类负载，务必测试软停车功能，观察管道压力是否平稳下降，验证水锤效应是否被有效抑制。这个反复微调的过程，正是将通用模块与特定负载完美融合的艺术。

外围保护与系统集成：构建坚不可摧的防御体系

一个可靠的软启动系统，模块本身只是核心，强大的外围保护网不可或缺。快速熔断器是模块的“贴身保镖”，必须串联在主回路进线侧。当发生严重的短路故障时，它能以毫秒级的速度熔断，切断短路电流，保护内部脆弱的晶闸管免受毁灭性冲击，这是普通断路器无法替代的。

旁路接触器则是系统的“节能管家”。在电机启动完成并达到额定转速后，由模块发出指令使其吸合，电流转而通过接触器流向电机。这样，晶闸管就不再承担持续导通的任务，极大降低了模块自身的功耗与温升，提高了系统长期运行的效率和可靠性。确保主回路中的隔离断路器或负荷开关在操作顺序上，先于软启动模块接通，晚于模块断开，也是避免误操作冲击的重要细节。

常见故障排查与维护：守护长期稳定的运行

即使是最优秀的系统，也需日常呵护与及时诊断。软启动模块常见的“报警语言”需要你能读懂。若上电即报警，可能是电源缺相、控制电压异常或模块内部故障。启动过程中报警，多因过载、过流或电机堵转。启动完成后报警，则可能是旁路接触器未正常吸合。

日常维护重在“望闻问切”。定期用干燥压缩空气清洁模块散热器表面的灰尘，确保风道畅通。检查所有电气连接点有无松动、发热、氧化迹象。在常年潮湿或腐蚀性环境中，可考虑在柜内加装防潮加热器或空调，并对模块电路板喷涂专用的“三防漆”（防潮、防霉、防腐蚀），形成保护膜。记录每次的启动电流、时间以及故障代码，这些数据是预判设备健康状态、进行预防性维护的宝贵依据。

原理与安装的深度交融：从认知到实践的升华

纵观全文，软启动模块的原理与安装教程并非彼此孤立，而是理论与实践深度交织的统一体。理解其“平滑调压”的原理，你才能明白为何接线必须牢靠——任何接触电阻都会影响电压调控精度；才知道为何要设置启动时间——那是为了匹配机械系统的惯性；才懂得外围保护如此重要——因为晶闸管在过流面前无比脆弱。

反过来，安装调试的每一个步骤，都是对原理的生动验证。当你设置初始电压并看到电机轻柔转动时，你便亲眼见证了“电压斜坡”的魔力。当你测试软停车功能并感受到管道震动的消失，你便切身理解了“消除水锤”的价值。从晶闸管触发角的微观控制，到庞大电机平稳启动的宏观效果，软启动技术完美诠释了“四两拨千斤”的工程智慧。
