在现代工业电气控制的精密舞台上，软启动模块犹如一位技艺高超的指挥家，它驾驭着电动机启动时的澎湃电流，化刚猛为柔和。无论是面对庞大的风机水泵，还是精密的传送设备，一次规范、精准的安装，都是确保这位“电流指挥家”稳定演出的基石。本文将围绕软启动器安装步骤，特别是其核心安装接线图，为您展开一幅从理论到实践的清晰画卷，让您不仅看懂图纸，更能掌握每一步操作背后的智慧与门道。

一、安装前的精密筹划

在拿起螺丝刀之前，成功的安装始于周密的筹划。这绝非简单的开箱即用，而是一场对设备与环境的深度“体检”。首要任务是研读产品手册，确认软启动器的额定电压、电流与待驱动的电机参数完美匹配，如同为心脏搭配合适的起搏器，任何参数错配都可能导致启动无力或保护失效。

接着，审视安装环境。软启动器应安置在通风良好、干燥清洁、无剧烈震动和腐蚀性气体的控制柜内。必须确保其上下左右留有足够的散热空间，通常要求不小于100毫米。一个过热的环境是晶闸管模块的“隐形杀手”，会严重缩短设备寿命。准备好规格合适的铜芯电缆、压线端子、紧固工具以及兆欧表、万用表等检测仪器，做到“工欲善其事，必先利其器”。

安全规程必须牢记于心。所有操作务必在完全断电并验明无误后进行。可靠的接地是生命线，必须使用专用接地端子，以最短路径连接至系统的保护接地排，将可能出现的漏电风险彻底导入大地。

二、主回路接线的艺术

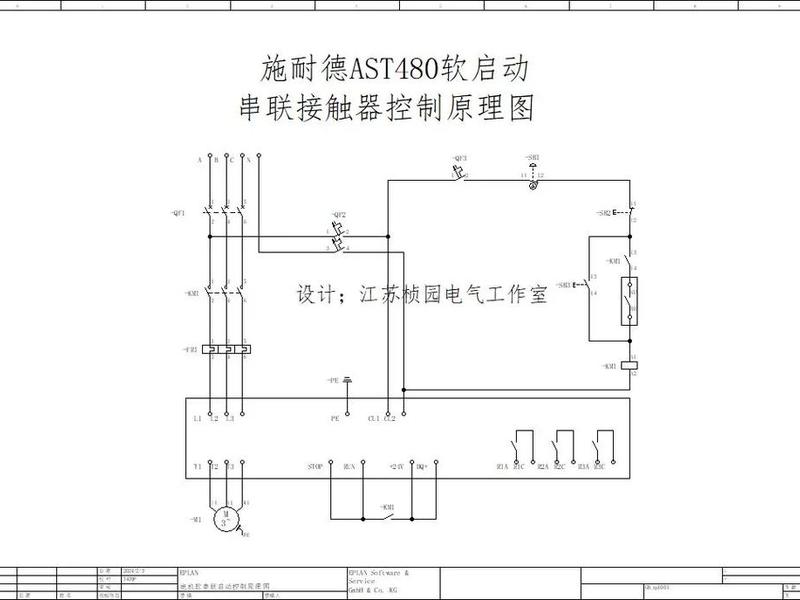

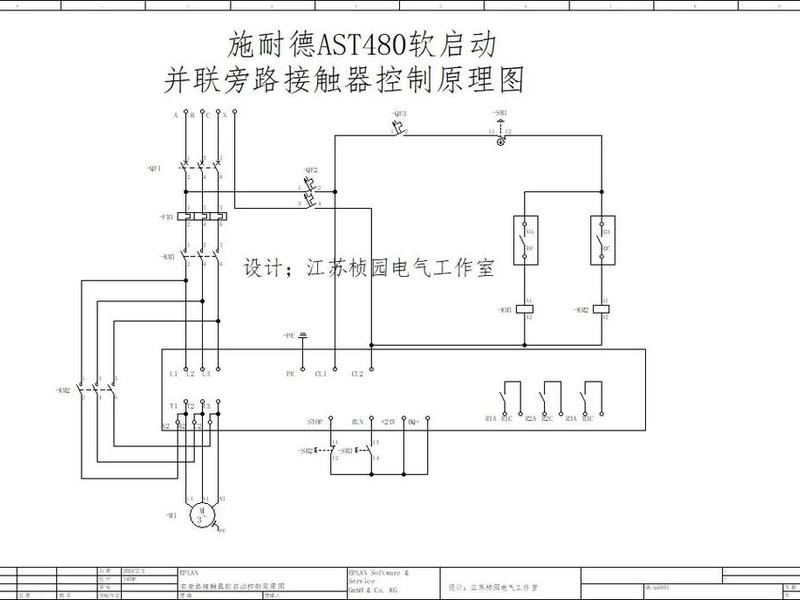

主回路接线是软启动器安装的“大动脉”，直接关系到电能能否安全、高效地传递至电机。根据常见的软启动器安装图，主回路主要有三种典型接法：在线型、旁路型和内旁路型。在线型接法中，电源依次经断路器、软启动器后直达电机，启动与运行全程经由可控硅，结构简单但器件持续发热。旁路型则在软启动器输出端并接旁路接触器，启动完成后接触器吸合，将电流旁路，有效降低软启动器长期运行损耗，是多数中大功率场景的首选。

接线时，需严格对照端子标识。通常，输入端标记为L1/R、L2/S、L3/T（或1L1、3L2、5L3），连接三相电源；输出端标记为T1/U、T2/V、T3/W（或2T1、4T2、6T3），连接电动机绕组。电缆截面积须满足载流量要求，压接牢固，避免虚接发热。一个常被忽视却至关重要的细节是：若软启动器内置电流检测，还需正确穿接电流互感器，并确保其方向（P进K出）准确无误，这是实现精准电流控制和保护的前提。

三、控制回路的逻辑构建

如果说主回路是强健的躯体，那么控制回路便是支配行动的神经中枢。这部分接线决定了软启动器的启动、停止、旁路切换及状态反馈。根据安装图，控制回路通常包括启动/停止信号、旁路继电器输出、故障报警输出以及可能需要的通讯接口。最基本的二线控制模式，只需将一个无源常开触点（如按钮或PLC输出点）接入软启动器的启动/停止端子，闭合即启动，断开即停止。

对于旁路控制，需将软启动器内置的旁路继电器输出触点（常开）串联入旁路接触器的线圈回路。当电机达到额定转速，软启动器内部发出指令，该触点闭合，吸合旁路接触器，完成切换。故障继电器输出触点（常闭或常开）应接入上位报警系统，以便在发生过流、缺相、过热等故障时及时通知运维人员。所有控制线建议使用屏蔽电缆，并单端接地，以抵御现场电磁干扰，确保信号稳定。

四、参数设置的智慧调校

硬件连接就绪后，让软启动器“活”起来的关键在于参数设置。这如同为智能设备注入灵魂。首要参数是电机额定电流，必须准确设定，这是所有保护功能的基准。其次是启动模式与参数：电压斜坡启动需设置初始电压（通常为电机额定电压的30%-50%）和斜坡上升时间（根据负载惯性在数秒至数十秒间调整）；电流限幅启动则需设定最大启动电流倍数（常见为2-4倍额定电流）。

针对水泵类负载，应启用软停车功能，设定合适的斜坡下降时间，以消除水锤效应对管道的冲击。对于风机类惯性较大的负载，可适当延长启动时间。还需根据实际需求，仔细配置各项保护阈值，如过载保护、缺相保护、欠载保护等。初始调试建议从保守值开始，观察电机启动是否平稳、无异常噪音和振动，再逐步微调优化，找到效率与保护的完美平衡点。

五、上电调试与验证

这是检验安装成果的“临门一脚”。在再次确认所有接线无误后，可先进行主回路绝缘测试，确保相间及对地绝缘电阻符合要求。首次上电时，先不接电机，观察软启动器面板显示是否正常，有无异常报警。然后接入电机，进行点动测试，确认电机转向正确。

进行正式启动调试。观察启动过程中，电流是否平稳上升并在设定范围内，电机是否平滑加速至全速，旁路接触器是否在设定时间或电流下正确吸合。使用钳形表测量三相电流的平衡度。软停车功能也需验证，观察停机是否平稳。记录下各项关键数据，如启动时间、最大启动电流等，作为日后维护的基准。整个过程需保持警惕，一旦发现异常，立即停机排查。

六、运维要点与故障前瞻

安装完成并非终点，而是长期可靠运行的起点。定期维护至关重要：每季度应清理散热器风道的灰尘，检查所有电源和控制端子有无松动、过热迹象。每年需检查冷却风扇运转是否正常，必要时更换。建立设备档案，记录每次的参数修改与故障处理。

常见的安装相关故障包括：启动失败（检查启动信号、参数设置及机械负载）、启动中过流跳闸（检查负载是否卡死、启动时间是否过短、电机是否故障）、旁路不切换（检查旁路继电器输出及接触器线圈回路）。掌握这些故障的快速排查思路，能将停机时间降至最低。高质量的安装，本身就是最有效的预防性维护。
