在数字化浪潮席卷测绘领域的今天，那些机身厚重、按键分明、闪烁着红色数字显示的老版全站仪，依然在许多施工现场、教学课堂与历史测绘档案中，扮演着不可替代的角色。它们不像现代触屏仪器那般花哨，却以惊人的可靠性与独特的操作逻辑，守护着一代测量人的记忆与精度。本文将带您深入时光隧道，系统解密老版全站仪的核心使用方法，从安置调校到实战测量，为您还原这台经典仪器的完整操作图谱，让您不仅能驾驭它，更能理解其设计哲学。

一、开箱与初始安置：奠定精度的基石

老版全站仪的旅程始于一次严谨的“安家”。与新型仪器的激光对中不同，老款设备更依赖操作者的手感与眼力。需要在测站点稳妥安置三脚架，架头大致水平，若在泥土地面，务必踩实脚架尖端以防滑动。从仪器箱中取出全站仪时，需先松开制动螺旋，双手稳托基座或支架，轻缓置于架头上，随后拧紧中心连接螺旋。这个过程要求平稳轻柔，任何磕碰都可能影响内部光机系统的稳定性。

仪器安置后，紧接着是经典的对中与整平。通过光学对点器，眼睛需上下移动观察，使地面测站点标志与对点器分划板中心严格重合。随后，旋转脚螺旋使圆水准器气泡居中，完成粗平。精平则依靠管水准器：转动照准部使水准管与任意两个脚螺旋方向平行，相对旋转这两个脚螺旋使气泡居中；再将照准部旋转90°，调节第三个脚螺旋使气泡再次居中。此过程往往需要一两次反复，直至任何方向气泡均居中。此刻，仪器与大地建立了精确的空间关系，为所有测量数据提供了可信的坐标原点。

许多老版全站仪在开机后，需要手动进行度盘初始化。转动照准部和望远镜各一周，让水平度盘和竖直度盘完成自检与归零。这个步骤看似简单，却是避免后续角度测量出现粗差的关键。安置完成后，务必有人值守仪器，防止意外碰撞。阳光强烈时需撑伞遮阳，雨天则应停止作业，保护好这些精密的电子光学部件。

二、参数设置与按键迷宫：与仪器对话的密码

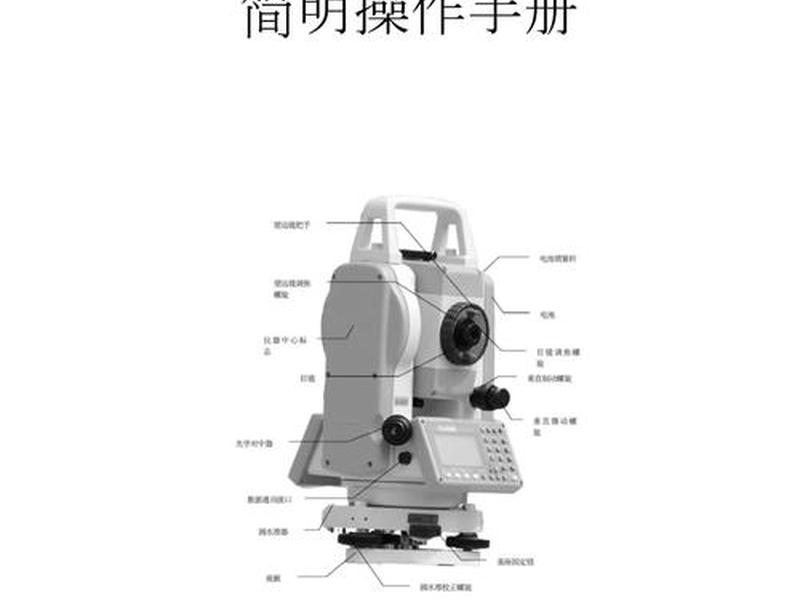

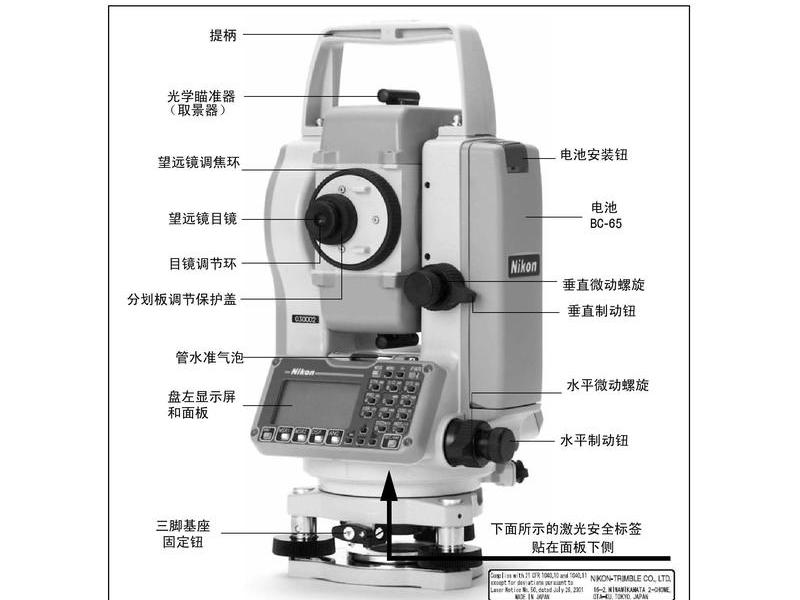

老版全站仪的键盘布局紧凑，按键功能分明，犹如一个专属的控制台。常见的按键包括电源键（POWER）、测量键（MEAS）、角度键（ANG）、距离键（DIST）、坐标键（COORD）、菜单键（MENU）以及数字键和方向键。开机后，显示器通常会显示棱镜常数、电池电量等信息。首先需要检查并设置棱镜常数。这个常数由棱镜制造商给定，常见的有-30mm、0mm、+17.5mm等，必须正确输入，仪器才会在测距时自动进行修正，否则所有距离数据都会存在系统误差。

紧接着是气象改正参数的输入。光在空气中的传播速度受温度与气压影响。老版全站仪通常允许直接输入现场实测的温度和气压值，仪器内部程序会根据公式自动计算大气改正数（PPM），并对测距结果进行实时修正。如果仪器没有自动改正功能，则需查阅仪器手册附带的改正表，手动计算后加入结果。这一步是保证长距离测量精度的灵魂，尤其在温差大的山区或季节交替时，忽略它可能导致毫米级甚至厘米级的误差。

还需输入仪器高和棱镜高。仪器高是指测站点标志中心到全站仪横轴中心的垂直距离，棱镜高是目标点标志中心到棱镜中心的垂直距离。准确量取并输入这两个值，是获得正确高差和坐标的前提。老版仪器的数据输入通常通过方向键和数字键组合完成，需要耐心和仔细，避免输错。熟悉这套“密码”，是让这台沉默机器准确吐露数据的唯一途径。

三、角度与距离测量：获取空间信息的双翼

角度测量是老版全站仪最基本的功能。按角度测量键（ANG）进入角度模式。照准第一个目标A后，可以通过“置零”功能将该方向水平度盘读数设置为0°00′00″，然后照准第二个目标B，此时显示的水平读数即为两方向间的水平夹角。也可以直接读取两个目标的方位值后相减。竖直角测量同样重要，用于计算高差或斜距改平。老版仪器在测量时，务必先旋紧制动螺旋，再使用微动螺旋精确照准，且微动螺旋不宜旋到顶端，应使用中间行程，以保证调节灵敏度和使用寿命。

距离测量是另一核心。在准确照准棱镜中心后，按下测量键（MEAS）。老版全站仪通常提供多种测距模式：精测模式是最常用的，测量时间约2.5秒，最小显示1毫米，精度最高；跟踪模式用于跟踪移动目标或快速放样，测距快但精度一般为厘米级；粗测模式速度介于两者之间。测距结果会显示斜距（SD）、平距（HD）和高差（VD）。需要注意的是，有些老型号仪器在距离测量时，显示的高差仅仅是仪器横轴中心与棱镜中心的高差，而非地面点之间的高差，必须结合输入的仪器高和棱镜高进行换算。

测量过程中，十字丝对准的准确性至关重要。角度测量应对准标杆或觇牌的几何中心，距离测量则必须瞄准棱镜的反射中心。老版仪器的望远镜视场可能不如现代仪器明亮，更需要操作者细心调焦，消除视差。一个常见的误区是，认为仪器显示的距离与钢尺量距不一致就是仪器问题。实际上，全站仪的测距精度极高（如2+2ppm），百米测量误差仅约2.2毫米，远高于普通尺量精度。差异往往源于对中误差、棱镜常数设置错误或气象改正未做。

四、坐标测量与数据记录：从观测值到坐标点

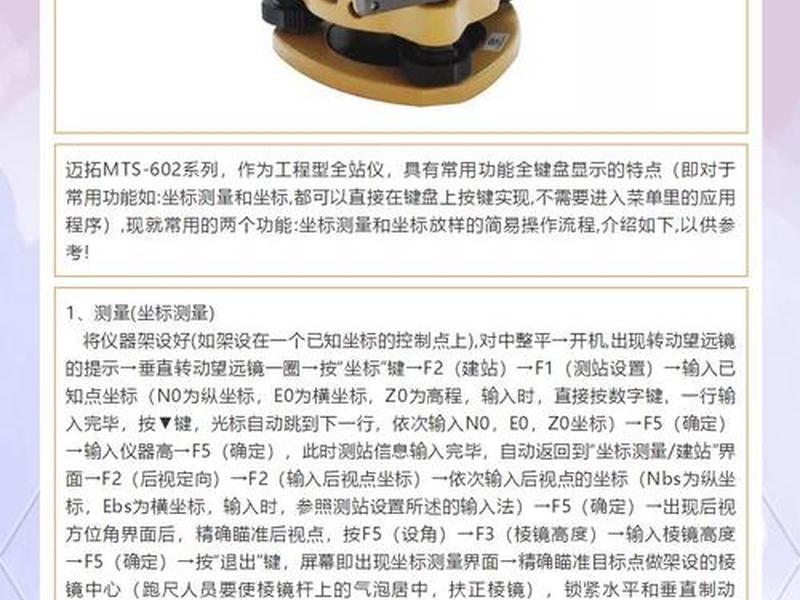

坐标测量功能将角度和距离观测值综合，直接得到点的三维坐标（N, E, Z）。进行坐标测量前，必须完成两项关键设置：设定测站点坐标和设定后视方位。在坐标测量模式下，输入测站点的已知平面坐标（N0, E0）和高程（Z0），以及量取的仪器高。然后，需要定向。有两种常用方法：一是输入后视点的已知坐标，仪器会自动计算方位角；二是将望远镜照准后视点后，直接将该方向的水平度盘读数设置为其已知的方位角值。定向完成后，仪器就建立起了完整的施工坐标系。

当照准未知点上的棱镜并启动坐标测量后，仪器会利用测站的坐标、方位基准以及实测的角度和距离，实时解算出目标点的坐标和高程，并显示在屏幕上。这个过程融合了三角函数与坐标正算，在老版仪器中由内置处理器完成，展现了其当年的技术先进性。测量得到的数据，需要及时记录。老版全站仪通常内置有限的内存，可以存储一定数量的点数据。操作者需按照仪器提示进行点号命名和数据存储。更常见的做法是外接手簿或直接人工记录在观测手簿上，记录时必须复诵核对，避免记错点号或数据。

坐标测量广泛应用于地形图测绘、点位放样和工程验收。它的魅力在于将抽象的观测值瞬间转化为具有实际意义的空间位置。其精度根基依然在于前面的每一步：准确的安置、正确的参数设置、精确的照准。任何一个环节的疏忽，都会导致最终坐标出现错误，所谓“失之毫厘，谬以千里”。

五、维护保养与常见故障排解：延长经典寿命的智慧

老版全站仪作为精密光学电子仪器，悉心维护是保障其长期稳定工作的关键。每日作业后，应用软毛刷拂去镜头和机身上的灰尘，镜头若有污渍，需用专用的镜头纸轻轻擦拭，严禁用手或普通布料，以免划伤镀膜。仪器箱内应保持干燥，可放置防潮硅胶。电池充电务必使用原装或指定充电器，在关机状态下进行，避免过充。长期不用时，应定期取出通电检查。

在操作中，严禁随意更改仪器内部未知的系统参数设置。若仪器出现照准误差过大或测量值异常，可能是轴系关系发生了变化。老版仪器的i角（视准轴误差） 和指标差需要定期检验与校正。校正工作本身需要专业知识和环境，一般用户若发现异常，不应擅自拆卸或调整十字丝，而应送专业机构检修。因为盲目校正可能导致发射轴、接收轴与视准轴的“三轴共轴”关系被破坏，引发更严重的故障，如“照准棱镜中心却不测距”。

野外作业时，若遇到仪器显示异常、按键失灵或测量值跳变，首先应检查电池电量是否充足，连接电缆是否松动。简单的重启有时能解决临时性的软件死机。运输仪器必须装箱，远距离迁站务必拆卸装箱，防止颠簸对轴系和电子元件造成损害。遵守这些维护守则，不仅是对设备的爱护，更是对测量成果质量的负责。一台保养得当的老版全站仪，其稳定性和可靠性往往能经受住时间的考验。

六、经典价值的当代回响：为何仍需掌握老版技术

在自动化、智能化全站仪乃至扫描仪普及的今天，深入学习老版全站仪的使用，绝非怀旧那么简单。它代表着测绘基本功的源头。每一步手动操作——对中、整平、读数、记录——都深化着操作者对测量原理、误差来源的理解。现代仪器的许多自动化功能，实质是将这些步骤封装起来，而原理并未改变。精通老版仪器，等于掌握了测绘的“底层代码”，在面对任何新型设备时都能更快地上手，并能理解其自动处理背后的逻辑。

老版仪器结构相对简单，故障现象与原因之间的关系更为直接。通过学习其维护和简单排错，能够培养技术人员分析问题、解决硬件基本故障的能力。这种能力在野外突发状况、缺乏即时技术支持时显得尤为宝贵。大量历史测绘资料是由这些老版仪器获取的，了解其工作特性，有助于正确解读和利用这些珍贵数据，甚至对某些数据进行精度评估与修正。

更重要的是，它 embody 了一种精益求精、亲手掌控的工匠精神。在数字屏幕背后，是光学、机械、电子的精密协同。掌握它，意味着你不仅仅是在按按钮，而是在与一个时代的工程智慧对话。这种掌控感与深刻理解，是任何全自动设备都无法给予的。老版全站仪的使用技艺，应当作为测绘教育与技术传承中的重要一环，被铭记与传承。
