在工程建设与测绘的浩瀚世界里，全站仪无疑是测量员的“眼睛”与“手臂”。即便面对如今层出不穷的智能新款，那些结构扎实、性能稳定的老款全站仪，依然是许多施工现场和教学培训中的中流砥柱。你是否对柜子里那台略显陈旧却依然精密的全站仪感到无从下手？是否在寻找一套清晰、系统、能即学即用的老款全站仪使用教程，特别是渴望通过直观的视频教程掌握测量与放线的核心秘诀？本文将为你拨开迷雾，深入解析老款全站仪从基础架设到实战放样的全流程，并结合高效的视频学习方法，带你彻底征服这台经典的测量利器。

一、 仪器架设：精准测量的基石

任何精密的测量都始于稳固而准确的起点。对于老款全站仪而言，仪器的架设是第一步，也是最关键的一步，它直接决定了后续所有数据的可靠性。

是三角架的架设与粗平。选择坚实、平整的地面展开三脚架，高度适中，架头大致水平。将仪器稳妥地安置在架头上并旋紧中心连接螺旋。接着，通过调整三脚架的三个架腿长度，使圆水准器的气泡大致居中，完成粗平。这个过程在许多视频教程中会被重点演示，因为快速且稳定的粗平能极大提升后续工作效率。

然后，进入精平环节。转动照准部，使长水准管与任意两个脚螺旋的连线平行。相对旋转这两个脚螺旋，使水准管气泡严格居中。再将照准部旋转90°，调整第三个脚螺旋，再次使气泡居中。反复调整，直至仪器旋转到任意方向，长水准管气泡均居中。这一系列细腻的操作，通过视频的慢放与特写，能让人清晰看到气泡移动的微妙变化与手部调节的力度技巧。

进行光学对中。通过对中器目镜观察，调整对中螺旋，使地面测站点的标志中心与对中器分划板中心重合。此时需注意，对中与整平会相互影响，需反复交替进行，直至两者同时满足要求。一个优质的视频教程会反复强调这个“对中-整平-再对中”的迭代过程，直至达到毫米级的对中精度，为后续测量打下无可动摇的基础。

二、 基本操作与界面熟悉

老款全站仪的按键布局与显示界面可能不如现代触屏仪器直观，但一旦掌握其逻辑，便能高效操控。熟悉仪器是将其潜能发挥到极致的前提。

仪器的操作面板通常包括电源键、功能键、数字键盘、方向键和测量键。开机后，显示屏会呈现角度测量模式，这是最基本的界面。通过功能键（如MENU、F1-F4）可以进入各种测量程序，如坐标测量、放样、对边测量等。视频教程的优势在于，它能动态展示按下某个键后屏幕菜单的跳转逻辑，让学习者形成连贯的操作记忆。

角度测量是基础中的基础。学会用水平制动、微动螺旋精确照准目标，读取水平角与竖直角。距离测量则需注意，老款仪器多需配合棱镜。照准棱镜中心后，选择测距模式（如精测、跟踪），按下测量键，屏幕便会显示斜距、平距、高差等数据。许多教程会特别提醒，测距时应反复微调十字丝精确照准，直到返回信号最强，这样才能获得最准确的距离值。

数据输入与管理也至关重要。学会手动输入测站点坐标、后视点坐标以及放样点坐标，或者调用仪器内存中预先存储的数据。了解如何新建、删除文件和查看测量记录，是完成复杂测量任务的数据保障。通过视频，可以直观看到数据输入的全流程，避免因操作顺序错误导致的任务失败。

三、 坐标测量实战流程

掌握了基本操作后，坐标测量是将地面点位置数字化的核心技能。这是进行后续施工放样的数据来源，流程严谨与否决定成果质量。

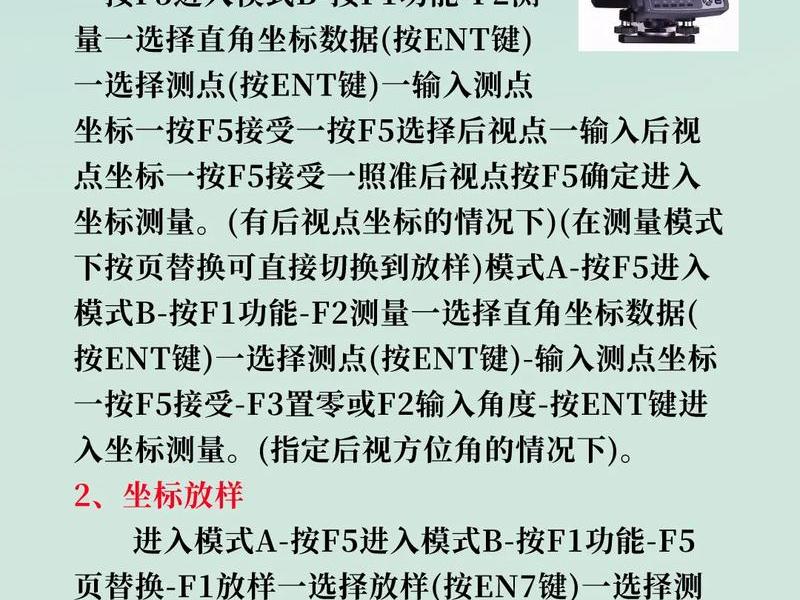

第一步，设置测站。在已经对中整平的仪器上，进入坐标测量程序。输入测站点号、坐标和仪器高。仪器高需用钢尺从地面点量至仪器侧面的标示位置，务必精确。这个过程在视频中常被强调，因为仪器高的误差会直接传递给所有待测点的高程。

第二步，定向。输入后视点坐标或直接输入后视方位角。然后精确照准后视点上的棱镜，并选择“是”或按下相应键位完成定向。定向完成后，务必进行检核：测量一下后视点的坐标，与已知值对比，确保误差在允许范围内。这是控制测量错误的关键闸门，任何严谨的教程都会反复演示这一检核步骤。

第三步，测量未知点。完成定向后，仪器便建立起了完整的测量坐标系。将棱镜立于待测点，照准后直接进行坐标测量，仪器便会实时显示该点的三维坐标（N, E, Z或X, Y, H）并自动存储。视频教学通常会展示从碎部点到地形点的连续测量过程，让学习者理解外业数据采集的连贯性。

四、 施工放样核心技法

施工放样是将设计图纸上的点精准“搬”到实地上的过程，是老款全站仪在工程中最高频的应用。其核心在于“找”的过程。

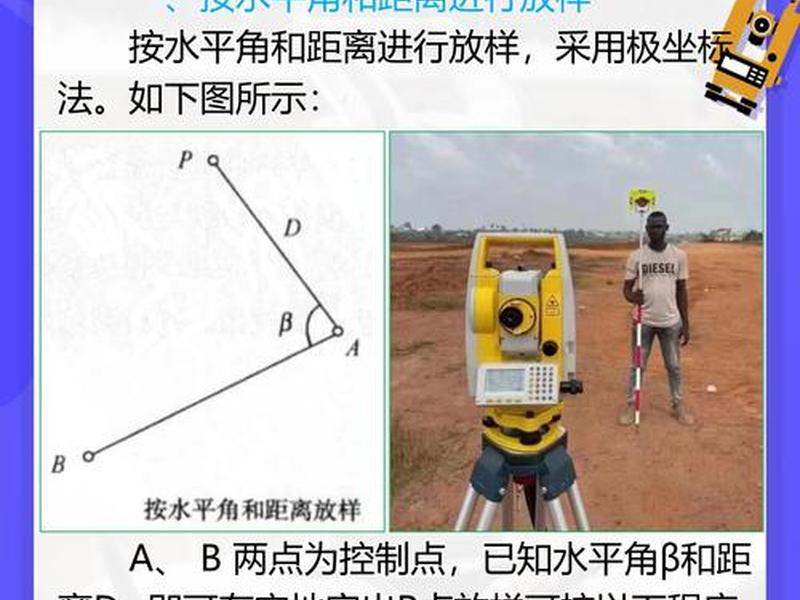

进入放样程序后，首先输入或调用待放样点的设计坐标。仪器会立即计算出该点相对于测站点的水平角差和距离差。操作者需根据屏幕提示（通常以箭头或数字形式显示），指挥持棱镜的司镜员在大致方向上移动。视频镜头会跟随司镜员的脚步，生动展示如何根据“向左/向右”“前进/后退”的指令进行调整。

当棱镜接近目标位置时，需要进行精细定位。通过水平微动螺旋精确调整方向，使水平角差归零；再指挥司镜员沿视线方向前后移动，直至距离差也接近零。棱镜下方的点位即为设计放样点。在精度要求极高的场合，如桩位中心，需钉下木桩后，将棱镜立于桩顶进行最终微调并标定。

一个完整的放样工作，绝不能只放一个点就结束。必须形成闭合检核。例如放样一个矩形基坑的四个角点后，需实地测量其对角线长度，与设计值进行比对。或者，重新测量已放样点的坐标进行复核。视频教程的结尾部分，往往会展示这一至关重要的“闭环检查”环节，强调“测量是测给自己的，放样是放给别人的，但检核是放给自己的安心”。

五、 仪器检校与日常维护

工欲善其事，必先利其器。老款全站仪作为精密光学电子仪器，其精度状态需要定期检校，良好的维护更能延长其使用寿命。

常见的检校项目包括圆水准器、长水准管（i角）、光学对点器以及2C差（视准轴误差）和指标差。例如，长水准管的检校：将仪器整平后，旋转180°，若气泡偏离中心，则用校针调整水准管校正螺丝，改正偏移量的一半，再整平仪器重复检查，直至气泡在任何方向都居中。这些细致的调整步骤，通过视频的特写镜头，能让学习者看清螺丝刀的使用角度和调整的微妙尺度。

日常维护同样重要。仪器转运时应放入专用箱内，并扣紧锁扣。野外作业时，避免阳光直射镜头，防止雨淋。清洁镜头应使用专用的软毛刷和镜头纸，切勿用手触摸。电池应在完全放电后再充满，以消除“记忆效应”。这些保养细节，是保证老款仪器在关键时刻不掉链子的秘诀，许多经验丰富的测量员会在视频中分享他们多年总结的“爱机心得”。

六、 结合视频教程的高效学习路径

面对厚厚的说明书和复杂的操作面板，系统化的视频教程是学习老款全站仪的最快途径。它能将抽象的文字描述转化为可视化的动态过程。

寻找教程时，应选择那些步骤清晰、讲解详实、画面稳定的系列视频。最佳的学习路径是“先整体，后局部”。先观看一个完整的“从架设到放样”的全流程演示视频，建立宏观印象。然后，针对薄弱环节，如“精平技巧”、“坐标输入”、“放样找点”，寻找专门的分解教学视频进行反复观摩和模仿。

最重要的环节是“同步实操”。将视频投射到平板或手机上，带到仪器旁边，按下暂停键，跟着视频的演示一步一步地操作。从开机、架设、到完成一个简单的角度测量，再尝试坐标测量和放样。这种“手眼同步”的学习方式，能将视频中的知识迅速转化为肌肉记忆和操作直觉。许多学习者反馈，跟着优质视频练上两三遍，其效果远胜独自摸索数日。
