在数字化测绘技术日新月异的今天，那些经典的老款全站仪依然在许多工程现场、教学课堂和野外测绘中发挥着不可替代的作用。它们或许没有触控大屏，没有智能连接，但其稳定的性能、扎实的测量逻辑和经久耐用的品质，构成了一个时代测绘人的集体记忆。掌握老式全站仪的使用方法，不仅是学习一种工具的操作，更是理解现代精密测量原理的基石。本文将带你深入探索老款全站仪的核心使用秘籍，揭开其高效精准工作的神秘面纱，无论你是刚入行的新手，还是希望重温经典的老手，都能在这里找到宝贵的实操指南。

仪器安置与初始设置：测量精度的第一道生命线

老款全站仪的测量之旅，始于一个稳固的起点。仪器的安置绝非简单的摆放，而是一场关乎后续所有数据命运的精密仪式。

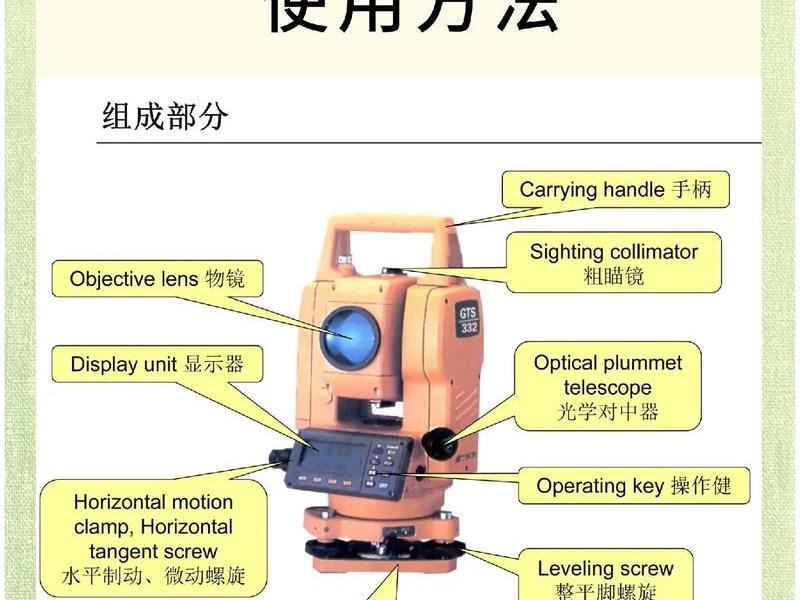

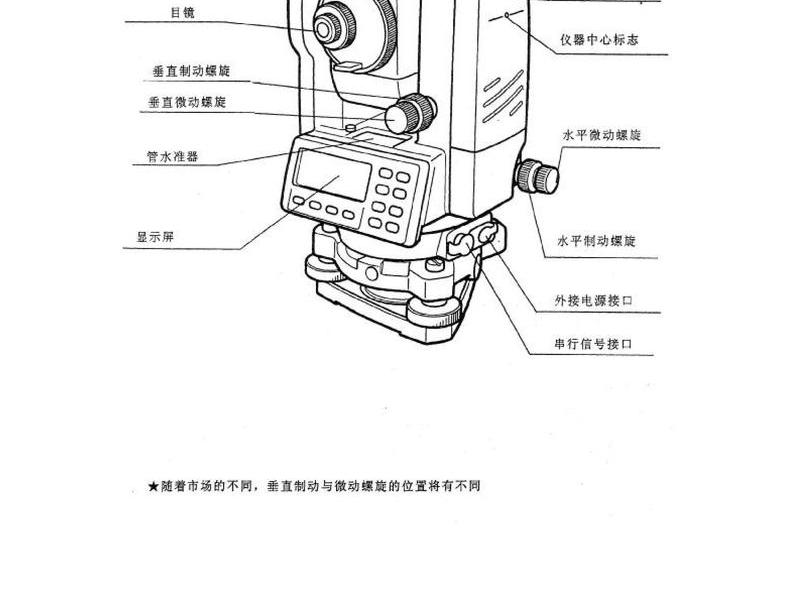

选择坚实、平稳且视野开阔的测站点至关重要。展开三脚架，调整架腿长度使其高度适宜，并确保架头大致水平。将仪器从箱中取出，轻柔地安置于架头，通过中心连接螺旋初步固定。老式仪器的光学对点器便登场了——透过目镜，你会看到地面测站点的标志。缓慢移动仪器底座，让对点器分划板中心与地面点精确重合，这个过程需要耐心与微调的艺术。对中完成后，便是整平。观察圆水准器气泡，同时旋转三个脚螺旋，使其移至中心区域。接着，转动照准部，使管水准器与任意两个脚螺旋的连线平行，相对旋转这两个脚螺旋，让气泡精确居中。再将照准部旋转90°，调节第三个脚螺旋，再次使气泡居中。反复此过程，直至仪器旋转至任意方向，管水准气泡均居中不动。这个“对中-整平”的循环，是老式全站仪测量的根基，一丝一毫的偏差，都将在远距离测量中被成倍放大。

完成机械安置后，进入电子初始化。按下电源键开机，仪器通常会进行自检。部分老型号需要手动转动照准部和望远镜一周，以初始化水平度盘和垂直度盘。开机后，显示屏会显示棱镜常数、气象改正数等基本信息。务必核对仪器预设的棱镜常数是否与你实际使用的棱镜匹配，常见的为-30mm或0。这是老式仪器容易忽略却影响距离精度的关键参数。接着，根据现场的温度和气压，手动输入或从仪器附带的改正表中查取气象改正值并输入。这些看似繁琐的步骤，正是老式仪器将环境变量纳入计算，确保数据精准的科学体现。

角度测量操作精要：捕捉空间的几何密码

角度测量是全站仪的核心功能，也是理解测量坐标系的关键。老款全站仪的角度测量，更像是一种与空间对话的艺术。

进行水平角测量时，首先通过功能键切换到角度测量模式。精确照准第一个目标点A，通常需要先通过粗瞄器大致对准，再使用水平与垂直微动螺旋进行精细调节，直到十字丝中心稳稳压住目标标志中心。对于老式仪器，精确照准需要更熟练的眼手配合。照准A点后，可以通过“置零”键将该方向的水平度盘读数设置为0°00′00″，以此为起始方向。然后，松开水平制动螺旋，平稳转动照准部，精确照准第二个目标点B。显示屏上显示的水平度盘读数，便是OA与OB两方向之间的水平夹角。为了消除仪器误差，高级的测量要求进行“测回法”观测，即进行盘左、盘右两个镜位的观测并取平均值，老式仪器虽无自动补偿，但通过规范操作同样能获得高精度成果。

竖直角测量则揭示了空间的高度信息。在测站点安置好仪器后，精确照准目标点。老式全站仪的竖直度盘读数，直接反映了视线与水平线之间的夹角。读取竖盘读数后，需要根据仪器的竖盘注记方式（如盘左时为90°-L）进行换算，才能得到真正的竖直角。这个过程要求操作者熟知自己仪器的度盘构造。测量时，要确保十字丝的横丝精确切准目标特定位置（如棱镜中心或觇牌标志），任何上下偏移都会导致竖直角的误差。在山区或高差较大的地区，竖直角测量的精度直接影响高程计算的准确性。

老款全站仪的角度测量功能往往与特定的按键布局紧密相关。除了基本的照准、读数，还有“复测”功能用于提高测角精度，“锁定”功能用于将当前角度值固定以便放样。理解并熟练运用这些按键，是提升老式仪器操作效率的不二法门。每一次精确的照准与读数，都是在三维空间中刻画下一个精确的坐标点。

距离与坐标测量实战：将数据转化为空间坐标

距离测量是全站仪从“测角仪”进化而来的标志性功能，而坐标测量则是其综合能力的终极体现。

进行距离测量前，有几项关键设置不容有失。除了之前提到的棱镜常数和气象改正，还需准确量取并输入仪器高和棱镜高。仪器高是指测站点标志中心到全站仪横轴中心的高度，棱镜高则是目标点标志中心到棱镜中心的高度。这两个数据是计算高差和坐标的必备要素。老式仪器通常要求用卷尺手动量取，务必保证垂直、读数准确。准备就绪后，精确照准棱镜中心，按下测距键。仪器会发射红外光或激光，经棱镜反射后接收，计算并显示斜距。屏幕通常会同时显示斜距、平距和高差。老款全站仪的测距模式可能有“精测”、“跟踪”、“粗测”之分。“精测”模式耗时稍长但精度最高，是大多数情况下的选择；“跟踪”模式用于放样或移动目标测量，数据刷新快但精度稍低。

坐标测量则是将角度和距离信息融合的魔法。必须进行“设站”和“定向”。在坐标测量模式下，输入测站点的已知三维坐标（X, Y, H）以及仪器高。然后进行后视定向：输入后视点的已知坐标，或者直接输入后视方向的已知方位角。照准后视点棱镜，仪器会根据输入的后视点坐标自动反算出方位角并设置，或直接确认输入的方位角。这个过程建立了仪器所在的局部测量坐标系与全局大地坐标系的联系，是坐标测量的灵魂。定向完成后，仪器便“知道”了自己在空间中的位置和方向。

此后，测量任何未知点就变得简单了。只需照准待测点上的棱镜，按下测量键，仪器便会自动采集水平角、竖直角和斜距，并利用内置程序实时解算出该点的三维坐标（X, Y, H）并显示在屏幕上。这一气呵成的过程，将复杂的空间几何计算化为瞬间可得的结果。值得注意的是，老式仪器在坐标测量时，通常以盘左单镜位观测为主，其高程结果包含竖盘指标差的影响。在进行高精度高程测量前，对仪器进行竖盘指标差的检验与校正是非常必要的。每一次成功的坐标采集，都是将现实世界中的一个点，精准地映射到数字坐标系的伟大翻译。

仪器维护与常见故障排解：守护精密的伙伴

老款全站仪作为精密光电仪器，其长久稳定的服役离不开日常的精心呵护与对常见问题的敏锐洞察。

日常维护是延长仪器寿命的基石。防潮、防尘、防震是必须遵守的“三防”铁律。仪器在运输中应始终置于专用箱内，避免颠簸。使用时应避免在烈日下长时间暴晒，也要防止雨淋， sudden的温差可能导致内部凝结水汽，损害电子元件和光学部件。每次使用完毕，应用柔软的毛刷和镜头纸清洁镜头和机身，确保对中器、目镜、物镜的透光清晰。电池管理尤为重要，老式镍镉或镍氢电池有记忆效应，应尽量在电量耗尽后再进行充电，充电时间不宜过长。长期不用时，应每月进行一次充放电保养，并将电池取出单独存放。

在使用中，难免会遇到一些典型问题。例如，测量距离突然变短或不稳定，可能意味着测距头光路偏移或棱镜常数设置有误，需要重新检查设置并校准。如果仪器无法开机，首先检查电池触点是否清洁、电量是否充足，若排除电源问题，则可能是主板故障。显示屏显示“信号弱”或测距时间异常延长，可能是光学镜片脏污或测距头内部元件老化。按键失灵或窜键，往往是内部进入灰尘或导电橡胶老化，需要专业清洁或更换。

更为隐蔽的是系统误差。例如，仪器对中整平后，旋转至不同方向，长水准气泡却无法始终居中，这可能是水准器本身故障或仪器轴系关系发生了变化。又如，盘左、盘右观测同一目标，其水平角读数之差与180°存在较大偏差（2C超限），表明仪器的视准轴与横轴不垂直，需要进行专业的“2C校正”。当竖直角显示异常或出现负数时，很可能是竖盘指标差（i角）设置错误，需按照说明书进行重置。面对这些问题，操作者首先应冷静排查操作流程和参数设置，对于硬件或轴系问题，切忌自行拆卸，应送交专业机构进行检定和维修。定期的专业校准，是保证老款全站仪测量精度的最终防线。

高级功能与特殊测量技巧：挖掘经典仪器的潜能

不要低估老款全站仪的智慧，它们往往内置了一些实用的高级功能，掌握这些技巧能极大拓展其应用场景。

对边测量功能在道路横断面测量中极为高效。它允许仪器在不已知测站点坐标的情况下，直接测量两个未知点之间的斜距、平距和高差。操作时，先将仪器安置在通视良好的任意点，精确照准第一个目标点A并测量，再照准第二个目标点B并测量，仪器便会自动计算并显示A、B两点间的空间关系数据。这个功能省去了繁琐的设站计算，特别适用于线状工程的快速勘测。

悬高测量则用于测量无法放置棱镜的目标点高度，如电线、桥梁底面等。测量时，将棱镜安置在目标点正下方（或上方）已知高度的基点上，照准棱镜测量得到平距，然后转动望远镜照准目标点，仪器便能利用几何关系计算出目标点相对于基点的高度。这展现了全站仪利用几何原理解决实际难题的巧妙构思。

对于更复杂的场景，如后方交会法，它解决了在未知点上设站，通过观测多个已知点来反算自身坐标的问题。这对于控制点不通视或测站点无法安置的情况是救星。操作时，在未知点安置仪器，精确测量至少两个（通常三个以上更可靠）已知控制点的角度和距离，仪器或后期软件便能解算出测站点的精确坐标。这些高级功能，将老式全站仪从简单的数据采集工具，提升为能够灵活解决复杂空间几何问题的智能伙伴。深入挖掘说明书，练习这些特殊测量方法，能让这台经典设备在现代工程中持续焕发活力。
