在精密工程测量领域，每一次精准的定位都关乎着工程的成败。徕卡全站仪，尤其是TS60与TS02系列，以其卓越的精度和可靠性，成为测量工程师手中的“空间画笔”。坐标放样，作为将图纸上的设计点位精准“复刻”到现实地面的核心技术，其操作流程的熟练程度直接决定了工作效率与成果质量。本文将深入剖析徕卡TS60与TS02全站仪进行坐标放样的详细步骤，无论您是面对高精度要求的TS60，还是进行常规作业的TS02，都能在这里找到清晰、可操作的行动指南，助您掌控空间的精确坐标。

一、放样前的精密准备

工欲善其事，必先利其器。在启动全站仪进行坐标放样之前，一系列周密的前期准备是确保后续流程顺畅无误的基石。这不仅仅是打开仪器那么简单，而是一个系统性检查与设定的过程。

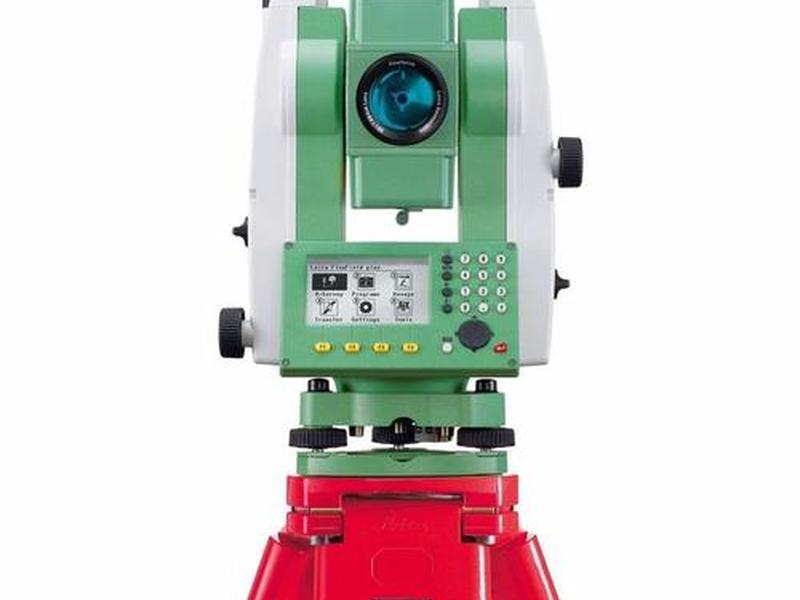

确保仪器状态完好。检查徕卡全站仪（无论是高精度的TS60还是经典的TS02）的电池电量是否充足，光学镜头与激光发射器是否清洁无污渍。接着，进行仪器的安置与对中整平。将三脚架稳固地架设在已知坐标的测站点上方，粗略整平。然后，小心地将全站仪安装到三脚基座上并锁紧。开启仪器电源，利用激光对点器或光学对中器，精细调整三脚架腿和基座脚螺旋，使仪器中心精确对准地面测站标志点，同时通过电子水准器或圆水准器将仪器精确整平。这个过程要求耐心与细致，因为初始安置的精度将直接影响所有后续测量的基准。

准备工作还包括数据的预先处理。将设计好的待放样点坐标文件，通过数据线或存储卡导入到全站仪的内存或当前作业（Job）中。对于复杂的道路或工程放样，徕卡仪器配套的机载软件（如Captivate或FlexField）支持直接导入线路设计数据，实现中桩、边桩坐标的自动计算，这能极大提升批量放样的效率。确认数据准确无误，是避免现场返工的关键一步。

二、测站设置与坐标输入

测站设置是建立测量坐标系的第一步，其核心是告诉仪器“我在哪里”以及“方向基准是什么”。这是将抽象坐标系与现实世界连接起来的桥梁。

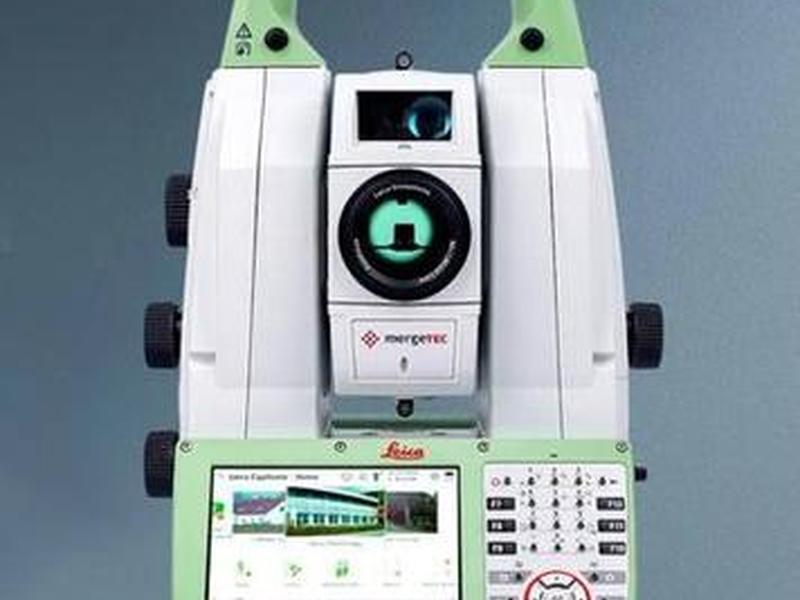

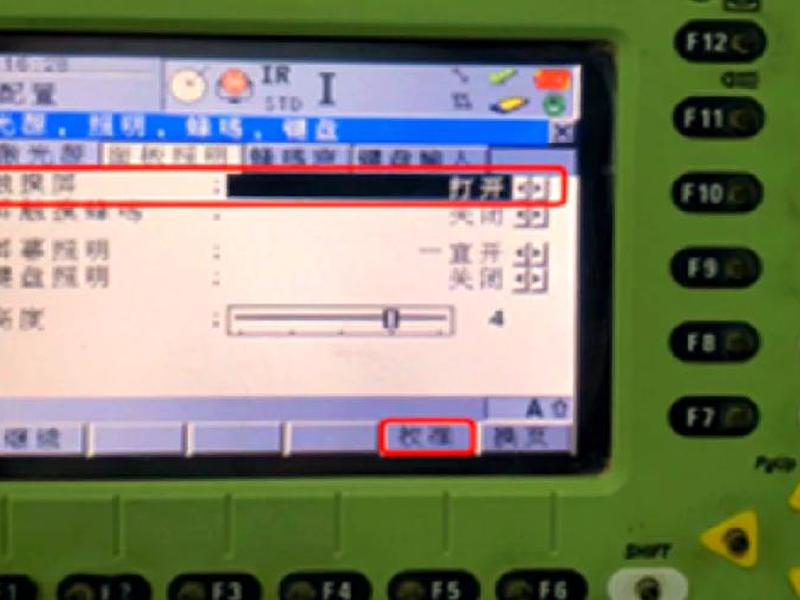

进入仪器的测量程序菜单，选择“设站”或“设置测站”功能。首先输入测站点信息：按提示依次输入测站点的点名、北坐标（N或X）、东坐标（E或Y）以及高程（Z）。输入时务必仔细核对，一个数字的错误都可能导致所有放样点位的整体偏移。对于TS60等新型号，其直观的触屏界面和Captivate软件使得这一过程如同操作智能手机一样流畅。

测站点坐标输入完毕后，仪器会提示输入仪器高。使用卷尺精确量取从测站点标志到仪器横轴中心（或指定的测量基准点）的垂直距离，并准确输入。这个数值用于将仪器中心的测量值归算到地面点，对于高程放样尤为重要。完成这些步骤，仪器就知道了自身的精确三维位置。

三、后视定向与方位基准确立

仅有位置还不够，仪器还需要知道方向的“零点”。后视定向就是通过瞄准另一个已知坐标点，来确定仪器望远镜的零方向，从而建立起完整的平面坐标系。

选择“后视”或“设置后视”功能。这里有多种方法，最常用的是“坐标法”。输入后视点的点名和坐标（N, E）。然后，将望远镜精确照准架设在后视点上的棱镜。对于具备自动目标识别（ATR）功能的TS60，这一过程可以半自动甚至全自动完成，仪器能自动搜索并锁定棱镜，大大提升了效率和可靠性。

照准后，仪器会显示计算出的后视方位角。需要核对显示的后视方位角或计算出的坐标与已知值是否在允许误差范围内。确认无误后，选择“是”或“设置”完成定向。至此，全站仪已经建立了一个以测站点为原点、以测站-后视方向为基准方向的完整、正确的局部测量坐标系，随时可以开始坐标放样工作。

四、坐标放样操作全流程

核心的放样操作正式开始。进入“放样”或“坐标放样”程序。你可以从已导入的点列表中选取待放样点，也可以现场手动输入一个点的坐标。

选择或输入待放样点B的坐标（Nb, Eb, Hb）后，仪器会立即计算出从测站到B点的水平角（方向）和水平距离。首先进行方向引导：旋转仪器照准部，使显示屏上的水平角差值（dHR）变为0°0’0”。望远镜所指的方向就是测站到目标点B的正确方向。指挥持棱镜的助手沿此方向前后移动。

接着进行距离引导：瞄准棱镜后，按测量键（如F1精测），仪器会显示实测水平距离（HD）与理论距离的差值（dHD）。根据dHD的正负（通常正为向仪器方向移动，负为远离仪器方向移动）和大小，指挥助手调整位置。关注高程差值（dZ），以控制填挖高度。通过“方向归零”和“距离趋近”的反复调整，直到dHR、dHD和dZ三个差值都接近于零，此时棱镜杆底部所对应的地面点，就是设计坐标点B的精确实地位置。打桩标记，一点放样即告完成。

五、复杂情况与高级功能应用

在实际工程中，经常会遇到通视条件差、需放样点众多等复杂情况。徕卡全站仪的强大功能在此得以彰显。例如，当测站点与后视点不通视时，可以使用“后方交会”法设站。通过在多个已知点上测量角度和距离，仪器能自动解算出测站点的坐标并进行设站，灵活性极强。

对于道路、管线等线性工程，强烈建议使用仪器的专用道路放样软件。你只需提前输入线路的平曲线、竖曲线设计参数，放样时，只需输入桩号和偏距，仪器便能自动计算出该点的三维坐标并引导放样，还能自动识别曲线主点（ZH, HY, QZ, YH, HZ），效率是传统逐点输入坐标方式的数倍。

TS60的Dynamic Lock（动态锁定）功能堪称“黑科技”。在跟踪移动目标（如机械施工）时，它能自动锁定在运动的棱镜上，即使视线短暂遮挡，恢复后也能瞬间重新锁定，彻底告别手动搜索的烦恼，让放样和监测工作流畅如行云流水。

六、操作精要与实践心得

掌握步骤是基础，领悟精要方能升华。始终牢记“检核”二字：在设站和后视定向后，务必测量一个额外的已知点坐标进行复核，确认坐标系设置正确无误，这是杜绝错误的最重要防线。在环境恶劣时，如强光、热浪颤动，TS60凭借其优异的自我学习与适应能力，仍能保持亚毫米级的测距精度，但测量员应有意识地增加测回数，取平均值以提高可靠性。

数据管理是高效作业的另一关键。为每个项目创建独立的作业文件，清晰命名测站点、后视点和放样点。放样过程中，及时将已放样的点进行“测存”或标记，避免重复或遗漏。养成及时备份测量数据的习惯，无论是仪器内存还是外部存储。这些细节，正是专业与业余的分水岭。
