在现代精密工程测量领域，效率与精度是决定项目成败的“双翼”。传统放样方法依赖人工计算与现场比对，不仅耗时费力，更在复杂环境中埋下误差隐患。徕卡TS60全站仪CAD放样技术，作为连接数字化设计与实体建造的“空间桥梁”，正以其革命性的工作流，重塑着从蓝图到实地的转化过程。这项技术同样适用于徕卡TS06等专业型全站仪的坐标放样作业，将内业设计的CAD坐标数据无缝传递至外业现场，实现“所见即所建”的精准操控。本文将深入剖析这一技术的核心优势与应用精髓，为您揭开高精度、智能化施工测量的神秘面纱。

一、 技术内核：从CAD到实地的无缝衔接

徕卡TS60全站仪CAD放样的核心，在于打破了传统测量中内业与外业的壁垒。它并非简单的工具替代，而是一套完整的数字化解决方案。其工作流程始于设计阶段的CAD模型或坐标数据文件，通过配套的数据处理软件或机载系统，将这些设计信息直接导入全站仪或与之联动的智能手簿中。

这一过程彻底告别了手动输入成千上万个坐标的繁琐与易错。无论是复杂的道路曲线、异形建筑构件，还是精密的设备基础预埋件，设计坐标都能被完整、准确地承载。仪器内置的Captivate等智能软件平台，能够直接识别和调用这些数据，将其转化为仪器可执行的放样指令。这意味着，测量员在现场面对的，不再是一串串冰冷的数字，而是与设计模型直接关联的可视化图形界面。

这种无缝衔接带来的直接效益是“零转换误差”。设计坐标原汁原味地用于指导放样，避免了人工抄录、计算和输入环节可能产生的任何偏差。对于精度要求控制在毫米级的关键工程，如国家重点实验室的振动台安装、大型桥梁的预制件定位，这种数据流的纯净性至关重要，它是实现超高精度施工的基石。

二、 硬件基石：TS60的卓越性能保障

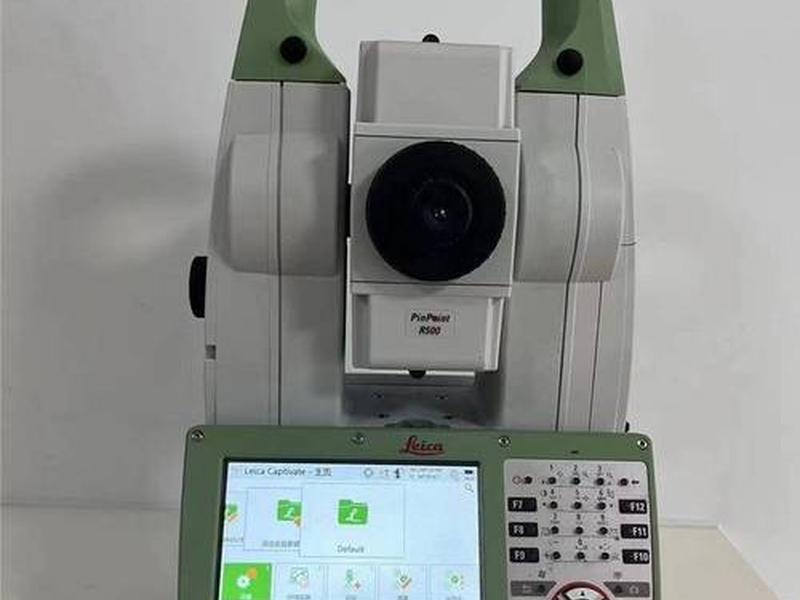

卓越的放样效果，离不开顶尖硬件的支撑。徕卡TS60被誉为“第五代测量机器人”，其硬件配置为CAD放样提供了近乎完美的物理基础。最引人注目的是其0.5秒的超高测角精度与ATRplus自动目标识别照准技术。这项技术让全站仪具备了“学习”能力，能在远距离自动识别并锁定目标棱镜，有效排除环境光线、水汽等干扰，实现稳定、快速的自动照准。

在放样作业中，时间就是成本。TS60配备的压力陶瓷驱动马达，使其转动速度最高可达每秒180度，能够快速指向下一个待放样点。其独特的双相机系统——500万像素的广角相机与望远镜相机——革新了瞄准流程。测量员无需始终紧贴目镜，通过在触摸屏上点击广角相机图像中的目标位置，仪器即可自动转向并粗略照准，再切换至望远镜相机进行精细对准与测量，极大降低了操作强度，提升了效率。

其坚固的IP65防护等级确保了在尘土飞扬的工地或细雨环境中依然稳定工作。大尺寸触摸屏与直观的图形化界面，使得调用CAD放样程序、查看模型与点位关系变得异常轻松。这些硬件特性共同构成了一个可靠、高效、人性化的工作终端，让复杂的CAD放样变得流畅而简单。

三、 操作流程：图形化引导的智能放样

徕卡TS60的CAD放样操作，是一场由图形引导的智能空间寻址之旅。作业开始前，测量员在合适位置架设仪器，通过后方交会等经典方法完成设站与定向，建立仪器坐标系与施工坐标系之间的精确转换关系。

进入放样应用程序后，导入的CAD设计图或点线数据会以二维或三维图形的形式显示在屏幕上。测量员可以直观地在图形上选择需要放样的点、线或构件。选定目标后，软件会实时计算并显示当前棱镜位置与设计位置的偏差，包括水平方向偏差（dHR）、距离偏差（dHD）和高程偏差（dZ）。

持镜员只需根据手簿或仪器屏幕上的图形化箭头指引和数值提示移动棱镜。屏幕上的指示箭头会动态指向目标方向，偏差数值则实时更新，并随着棱镜接近目标而趋近于零。这种“导航式”的放样过程，极大地降低了对持镜员传统经验的要求，即使是非专业辅助人员也能在清晰指引下快速找到目标点。

当所有偏差值归零或达到容许范围时，该点放样即告完成。软件可自动记录放样点位的实测坐标，用于后续检核。整个过程如同在现实世界中玩一场精准的“找点游戏”，图形界面消除了抽象数字的距离感，使得放样作业直观、准确且富有成效。

四、 效能飞跃：效率与精度的双重革命

采用徕卡TS60进行CAD放样，带来的是一场效率与精度的双重革命。在效率层面，它实现了从“批处理”到“实时交互”的跨越。传统方法需要提前打印坐标表，现场反复翻阅、比对、计算。而现在，所有信息集成于一体，放样点切换仅需在屏幕上轻点，仪器自动转向，省去了大量查找和准备时间。

对于线状工程（如道路、管廊）的放样，其优势更为显著。软件支持道路中线、边桩、边坡等元素的批量计算与序列放样。测量员只需定义好道路参数，仪器便能沿设计线路自动计算并指引下一桩号的位置，轻松处理加桩、变坡等特殊情况，将外业人员从繁重的计算中彻底解放。

在精度层面，除了前述的“零转换误差”，仪器本身的超高性能确保了每一次测量的可靠性。ATRplus技术保障了照准精度，尤其在长距离或恶劣天气下，其稳定性远超人工照准。自动化的流程减少了人为干预环节，自然也降低了因疲劳、疏忽带来的出错概率。最终成果是：更短的工期、更少的人员投入、更高的放样一次成功率，以及无可争议的毫米级施工精度。

五、 应用延伸：BIM融合与复杂场景征服

徕卡TS60的CAD放样能力，其高级形态是与建筑信息模型（BIM）的深度融合。通过专用插件，可直接从Revit等BIM软件中提取构件特征点坐标，甚至将简化后的三维模型（如DXF格式）导入到手簿中。这使得放样不再局限于孤立的点，而是在完整的BIM模型背景下进行。

在桥梁、异形钢结构、复杂机电管线安装等场景中，施工人员可以在现场直接查看待放样构件在整体模型中的位置关系，进行可视化核对。例如，在桥梁BIM施工中，可用于桥墩轮廓、预应力孔道、支座垫石等精细部位的放样；在实验室精密设备安装中，用于预埋件与振动台基座的精准定位。

对于像桥梁转体施工这样的动态监测任务，多台TS60可以组成监测网络，实时跟踪粘贴在梁体上的棱镜，将“姿态”数据反馈给控制中心，与BIM设计模型进行对比，确保转体精度。这标志着放样技术从静态的“点定位”发展到动态的“过程控制”，极大地拓展了其在高端、复杂工程建设中的应用边界。

六、 实战精要：从TS60到TS06的通用法则

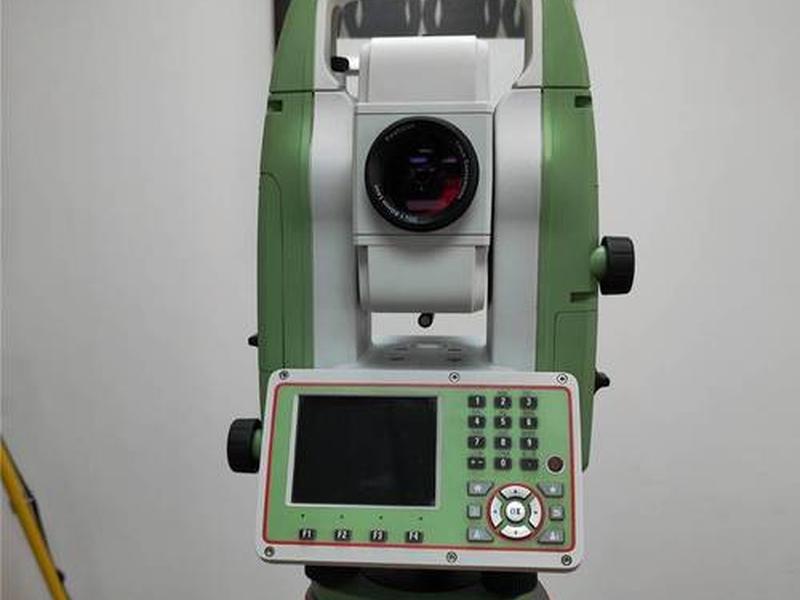

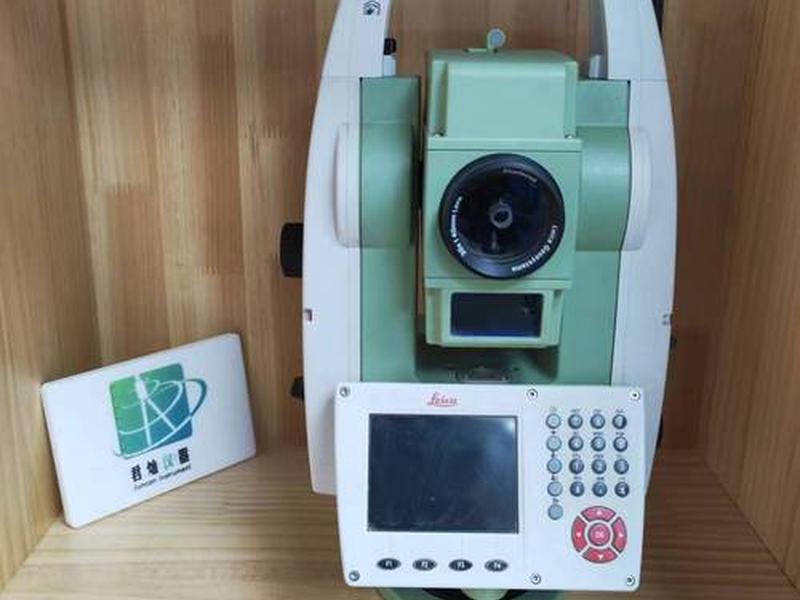

虽然徕卡TS60代表了顶级性能，但文中关联的徕卡TS06全站仪坐标放样，其核心逻辑与操作哲学是相通的。对于TS06这类专业型全站仪，虽不具备TS60的全面自动化与BIM深度集成能力，但通过手动或半自动方式，同样能高效完成基于CAD数据的坐标放样。

关键在于准备工作：将CAD设计坐标整理成仪器可识别的标准格式文件，通过USB或蓝牙传输至仪器内存。在设站完成后，进入放样程序，选择对应的坐标文件，即可按点号调用坐标进行放样。TS06同样具备图形化偏差引导功能，帮助持镜员快速定位。

无论是使用TS60还是TS06，成功的CAD放样都离不开几个通用法则：严谨的仪器检校与设站是精度基础；清晰、规范的数据预处理是效率前提；对软件流程的熟悉与理解是流畅操作的保障；而最终，测量员的专业判断与现场复核，仍是确保工程质量的最后一道关键防线。

徕卡TS60全站仪CAD放样技术，连同其广泛适用的坐标放样方法论，不仅仅是一项工具升级，更是一场施工测量范式的进化。它将测量员从繁复的劳动中解放出来，专注于更高价值的决策与复核；它将数字化设计的价值毫无损耗地注入实体工程，让“精准”二字贯穿建造始终。从宏伟的跨江大桥到精密的科学装置，这项技术正默默支撑着现代工程的脊梁。掌握它，便掌握了通往未来智能建造时代的钥匙，在空间数字化的浪潮中，立于精度与效率的制高点。
